Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim o powierzchni ok 160m2.

Zx155

Nowoczesny dom piętrowy z dachem płaskim o powierzchni ok 160m2.
murowany
murowany
dostępność projektu: 3 dni robocze
4 770
4 293
Oszczędzasz 477

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim o powierzchni ok 160m2.

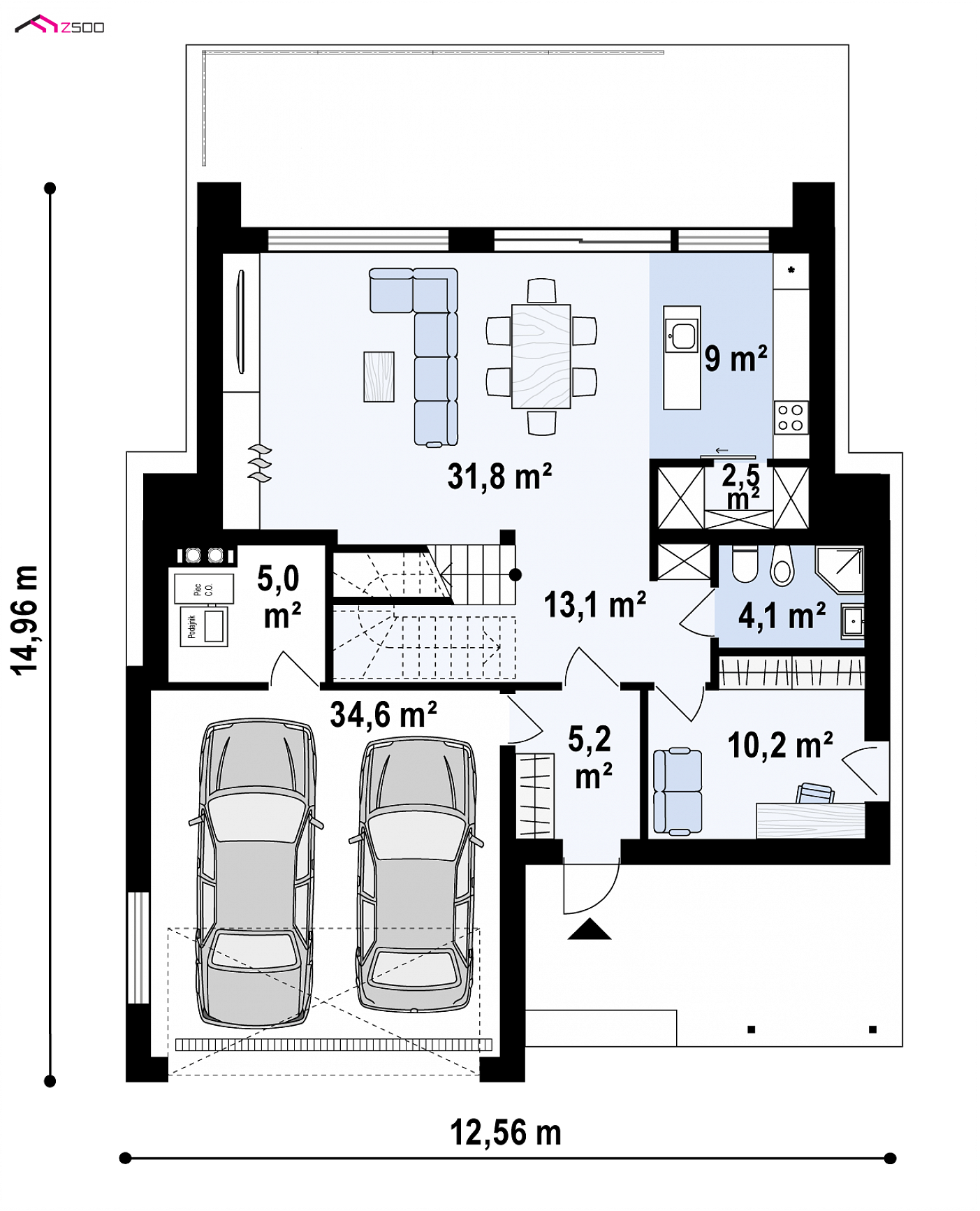

Parter 75,9 / 115,5

Sień
5,2 m²
Hol+schody
13,1 m²
Gabinet
10,2 m²
Łazienka
4,1 m²
Spiżarka
2,5 m²
Kuchnia
9,0 m²
Salon+jadalnia
31,8 m²
Garaż
34,6 m²
Pomieszczenie gospodarcze
5,0 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim o powierzchni ok 160m2.

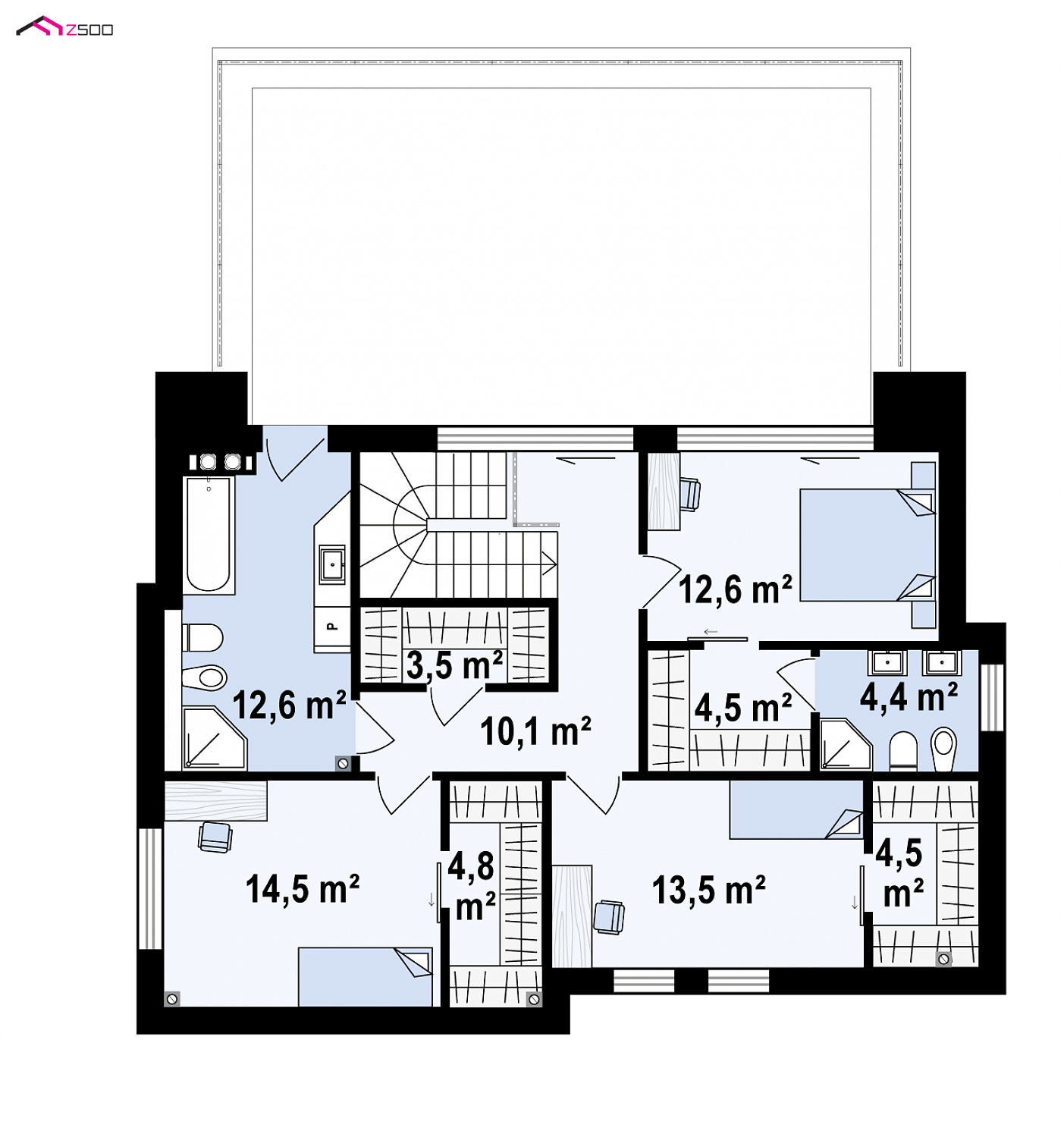

Piętro 85,1

Hol
10,1 m²
Schowek
3,5 m²
Łazienka
12,6 m²
Pokój
14,5 m²
Garderoba
4,8 m²
Pokój
13,5 m²
Garderoba
4,5 m²
Pokój
12,6 m²
Garderoba
4,5 m²
Łazienka
4,4 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem płaskim o powierzchni ok 160m2.

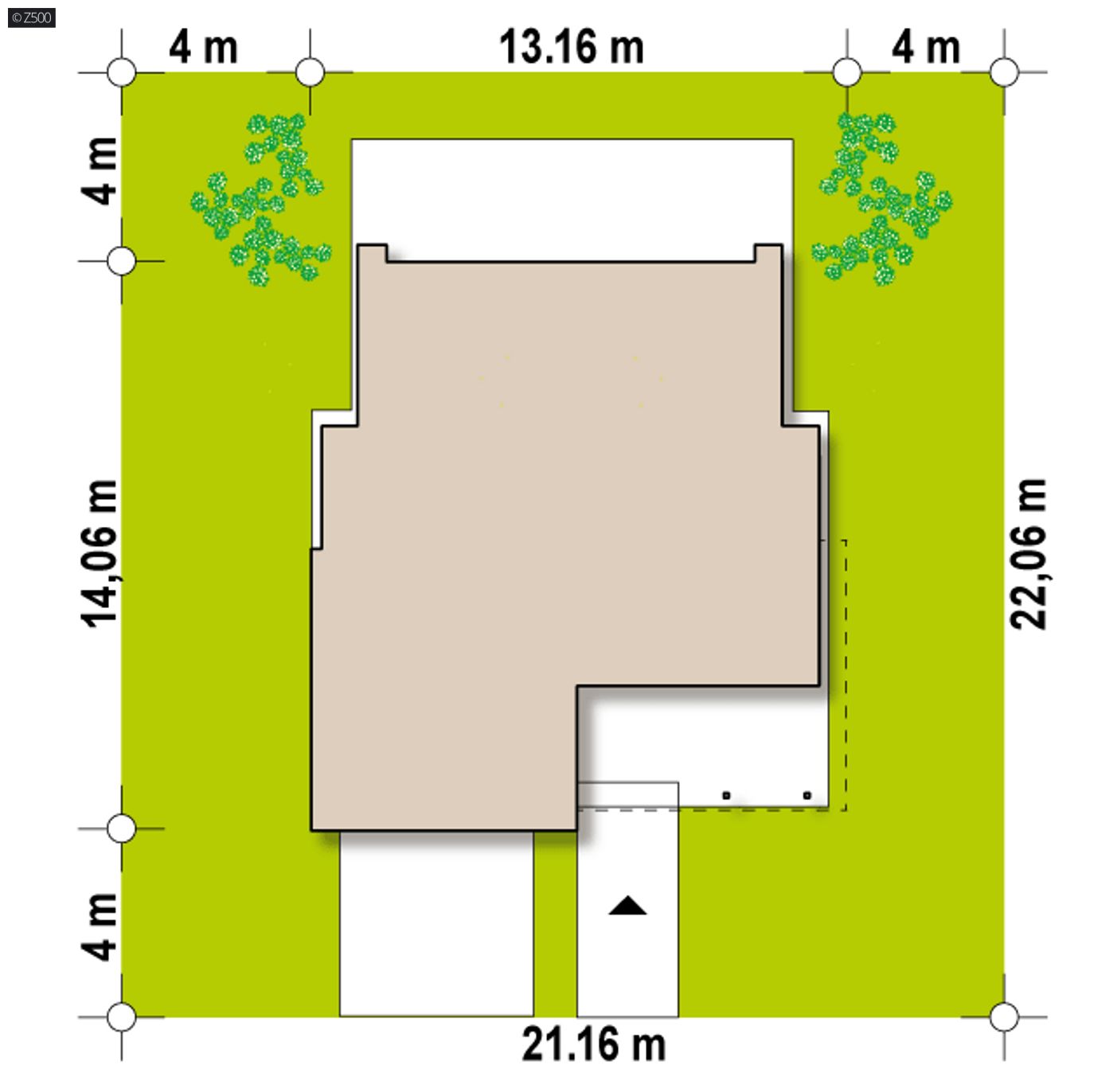

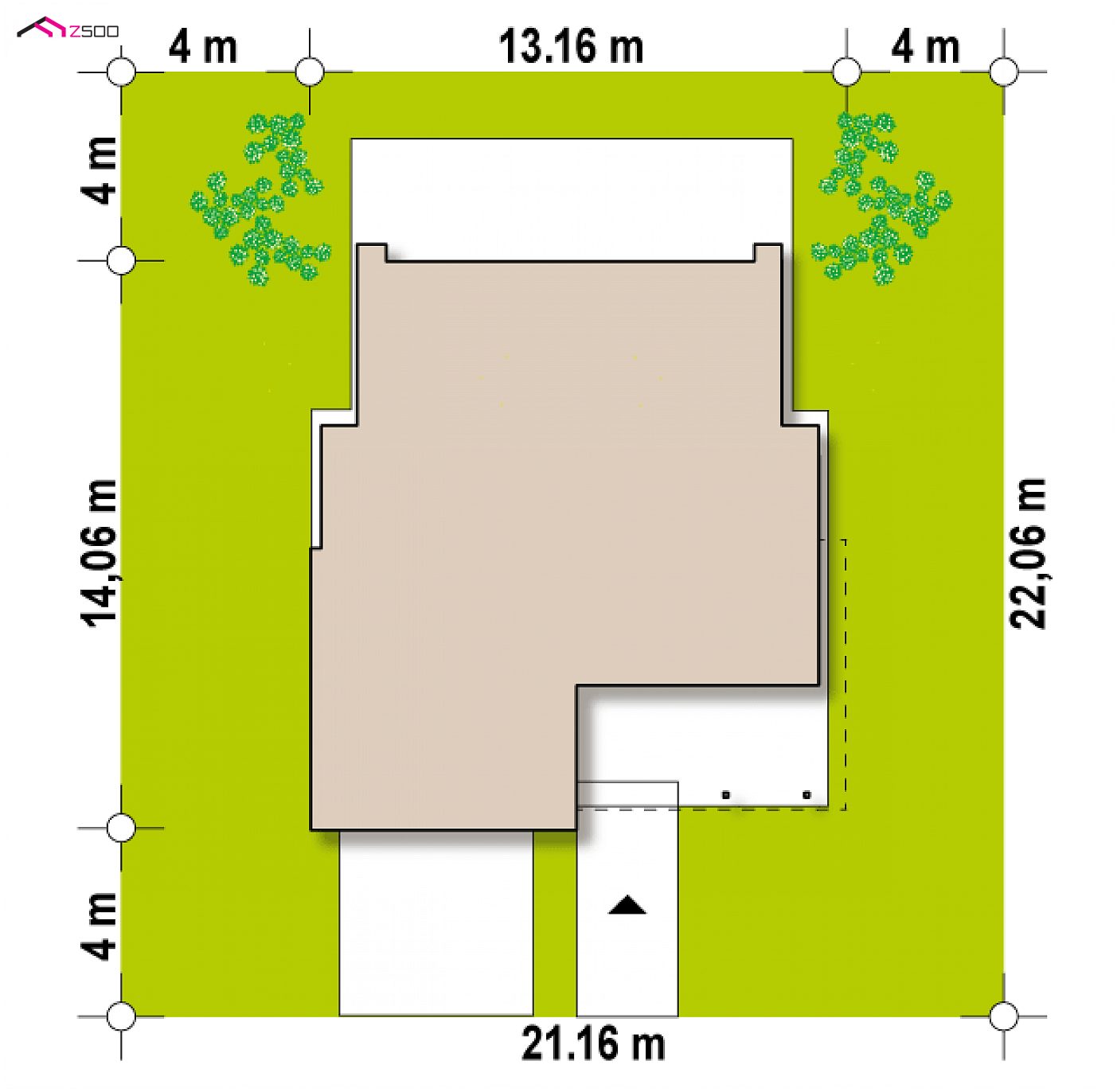

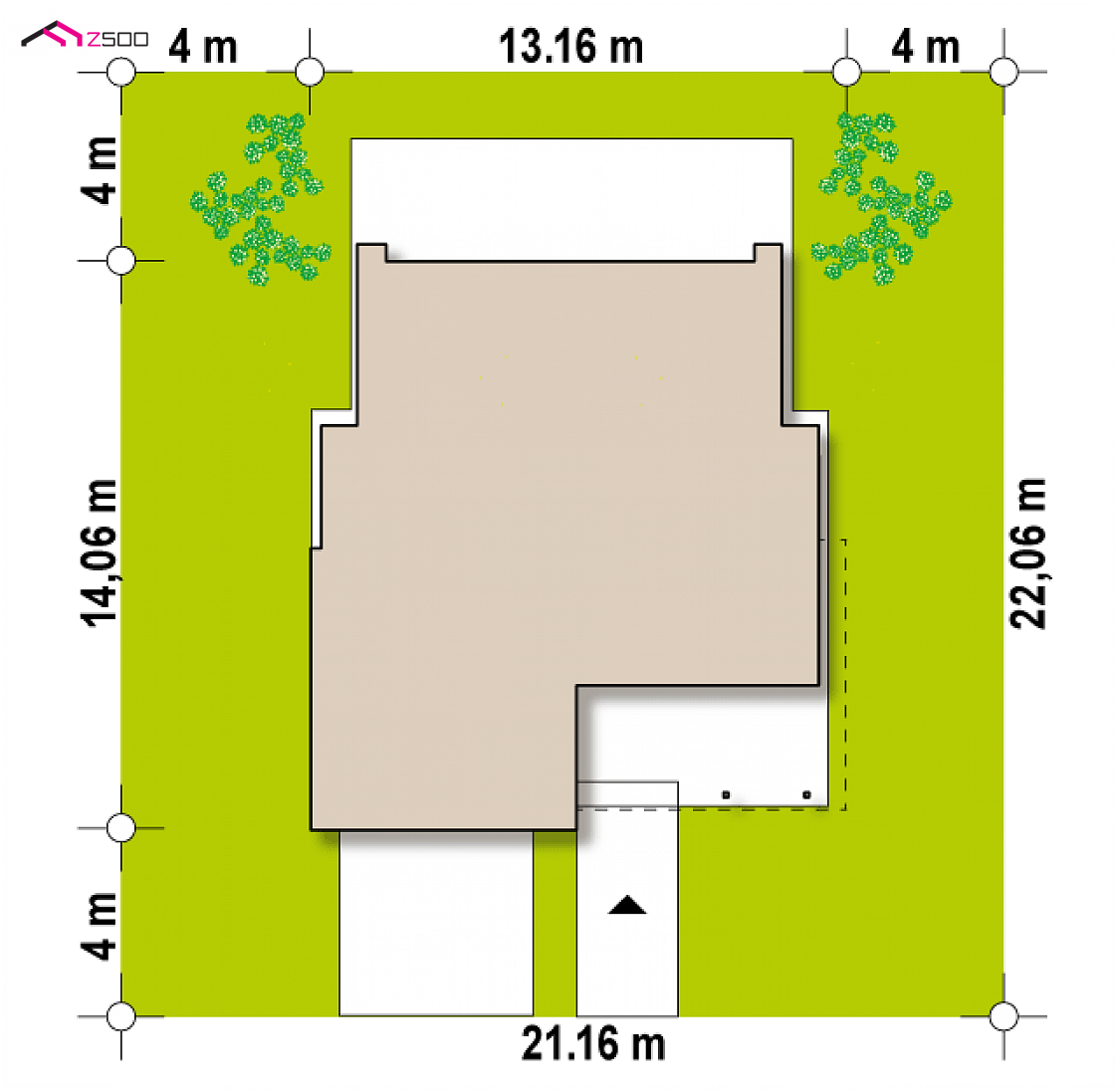

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,56 m
długość
22,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
161,0 / 200,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
168,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,6 m²
Kubatura
593,09 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,7 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
88,77 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
20,56 x 22,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
żelbetowy
Dach
papa bitumiczna, folia PVC
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
93 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
68,95 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx155

wg cennika sekocenbud 2018/05
Ceny średnieCeny minimalne
Stan surowy zamknięty208 185 177 186
Instalacje66 711 56 778
Prace wykończeniowe119 446 101 660
Razem:394 342 335 624
Ten dom możesz postawić metodą gospodarczą za:
276 473,02 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
4 770
4 293
Oszczędzasz 477

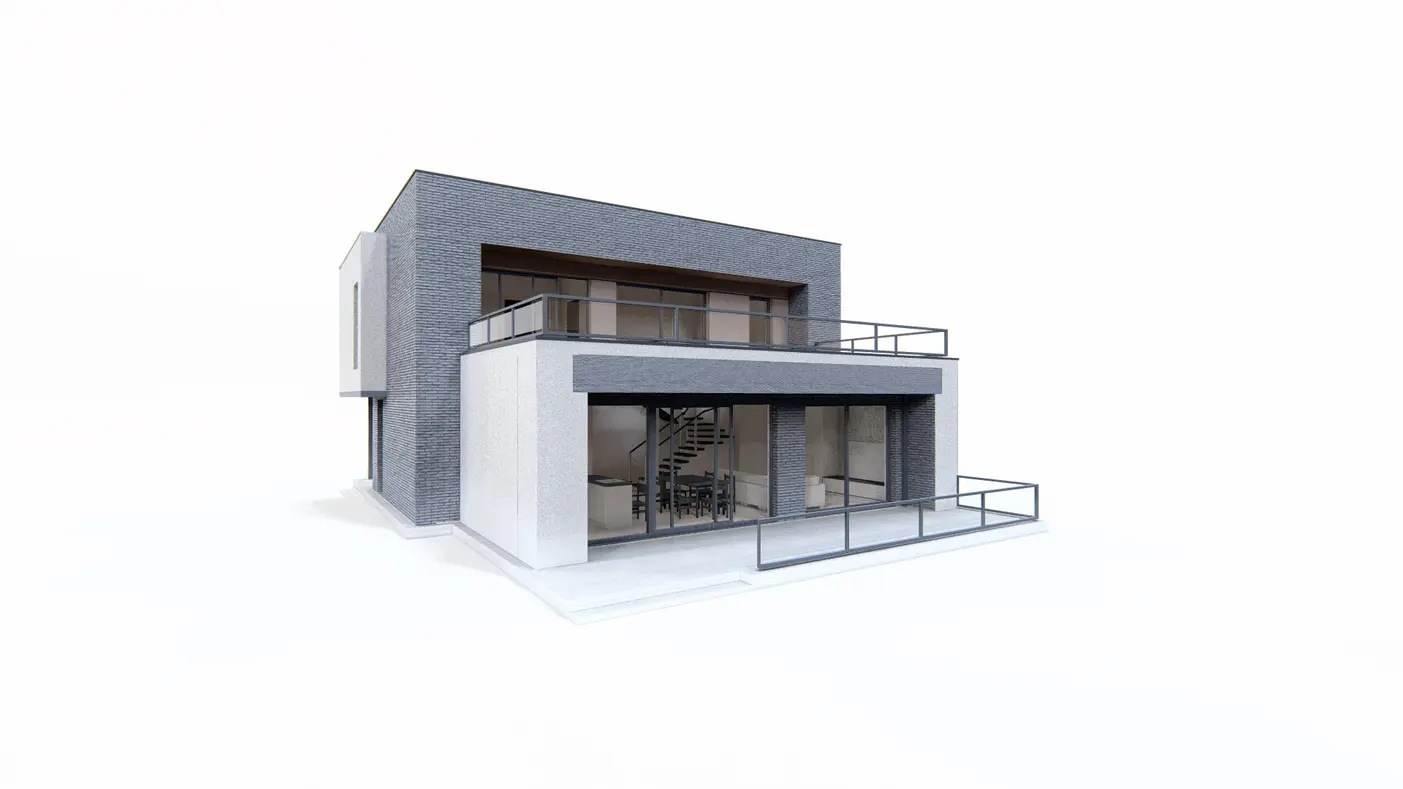

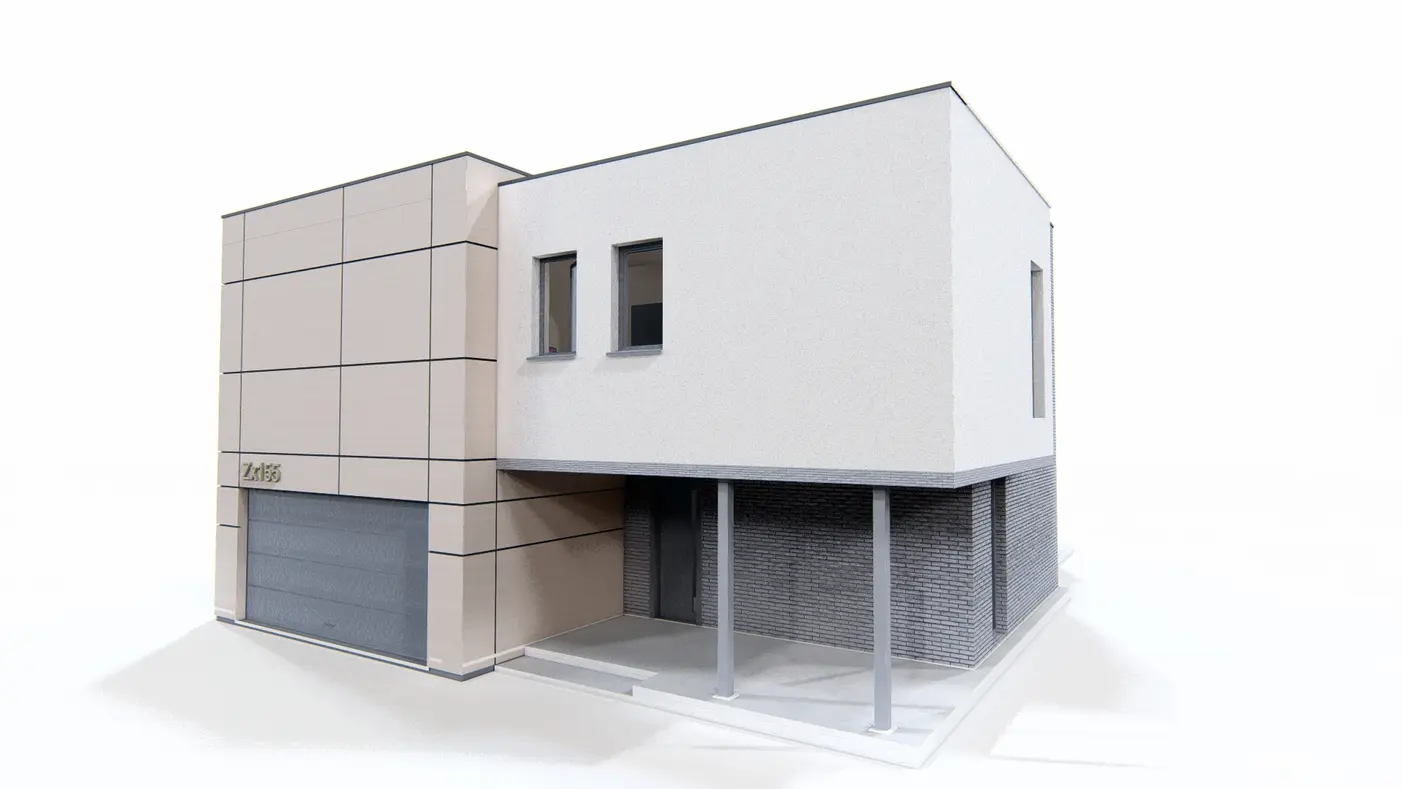

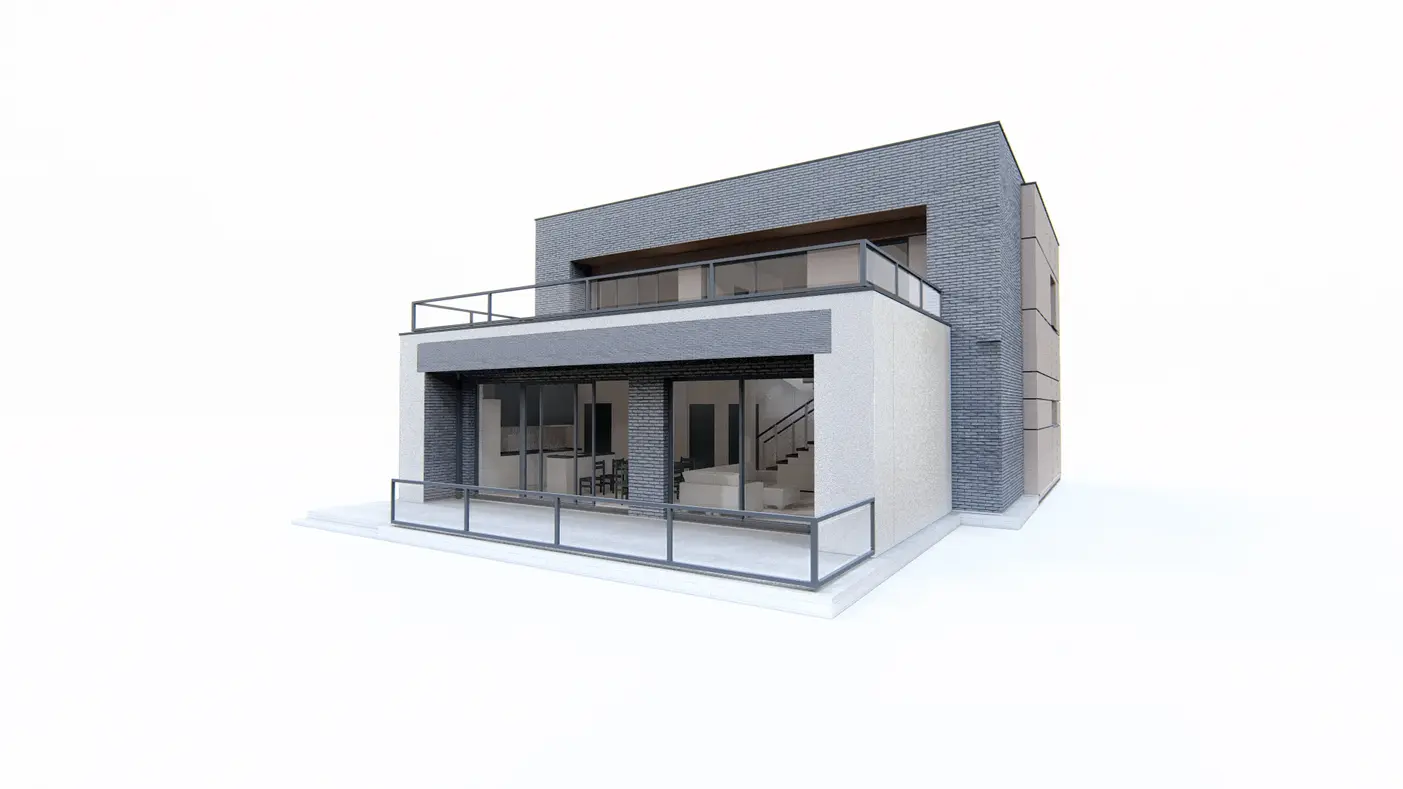

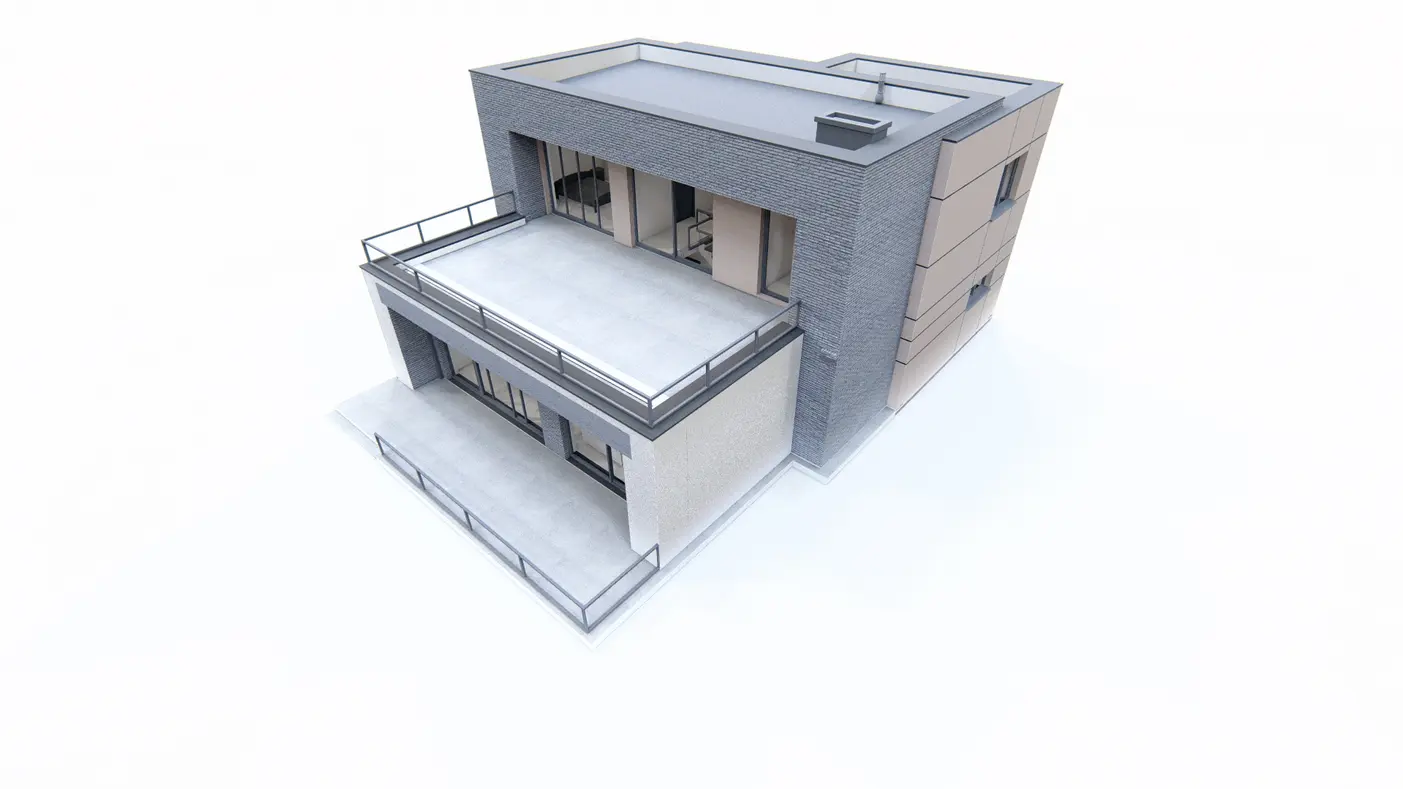

Zx155 jest projektem nowoczesnego, piętrowego domu, wywierający ogromne wrażenie na każdym, kto gustuje w stylu modern.

Proste, nakładające się na siebie geometryczne bryły, tworzą dom kaskadowy. Odcienie bieli i grafitu ocieplono drewnianymi panelami elewacyjnymi.

Wejście do domu zadaszono podcieniem, który chroni przed wiatrem, deszczem i śniegiem. W sieni po lewej stronie mamy dużo miejsca przeznaczonego na szafę wnękową, która pomieści przysłowiowe morze damskich butów i płaszczy. Z sieni bezpośrednio dostaniemy się do garażu oraz pomieszczenia gospodarczego.

Parter przeznaczono na dzienną strefę mieszkalną. Obszerny salon połączono z jadalnią i aneksem kuchennym, z którym sąsiaduje spiżarka. Całość od salonu oddziela wyspa barowa. Strefa dzienna została w całości ulokowana od strony ogrodu tak, aby domownicy mogli w pełni zrelaksować się po ciężkim dniu pracy. Prawie w całości przeszklona ściana z przesuwanymi oknami pozwoli na połączenie salonu z ogrodem w piękne słoneczne dni.

Prawa cześć domu zlokalizowana od frontu to gabinet do pracy lub pokój gościnny oraz łazienka i miejsce na szafę do zabudowy, która pomieści świeże ręczniki, chemię czy pościel.

Piętro domu to prywatna i nocna strefa naszej fortecy oraz kraina wypoczynku zarazem. Duży taras, trzy sypialnie, z czego każda posiada własną garderobę a jedna również własną łazienkę. Rozplanowane duże przestrzenie, przemienią nasz dom w prawdziwe królestwo upragnionego wytchnienia.

Dom ten dedykowany jest dla osób ceniących sobie duże przestrzenie jak i proste, surowe formy.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
