    Gotowy projekt domu Z387 - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym

    Z387 odbicie lustrzane

    Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 210
    3 578,50
    Oszczędzasz 631,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 210
    3 578,50
    Oszczędzasz 631,50
    Gotowy projekt domu Z387 - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    Gotowy projekt domu Z387 - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    Gotowy projekt domu Z387 - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    Gotowy projekt domu Z387 - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    możliwość wydzielenia kuchni
    garderoba
    gabinet
    wydzielona strefa prywatna

    Parter 133,8 / 168,0

    Sień
    5,0 m²
    Hol
    6,7 m²
    Kuchnia
    8,9 m²
    Spiżarka
    4,0 m²
    Salon+jadalnia
    36,0 m²
    Gabinet
    10,7 m²
    Łazienka
    3,9 m²
    Hol
    6,6 m²
    Pokój
    12,2 m²
    Garderoba
    4,0 m²
    Łazienka
    5,7 m²
    Pokój
    13,0 m²
    Pokój
    12,6 m²
    Garderoba
    4,6 m²
    Garaż
    23,3 m²
    Pomieszczenie gospodarcze
    10,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    26,26 m
    długość
    19,96 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    18,26 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    133,8 / 168,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    206,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    23,3 m²
    Kubatura
    480,64 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,53 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    283,3 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,18 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    26,26 x 19,96 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    91,5 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    75,5 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,23
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS2podsufitka≤ 0,18
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z387

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 245 400  163 600

    53%35%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +500 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021

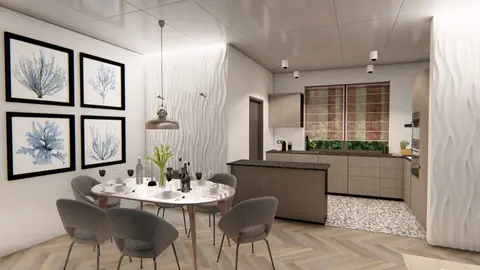

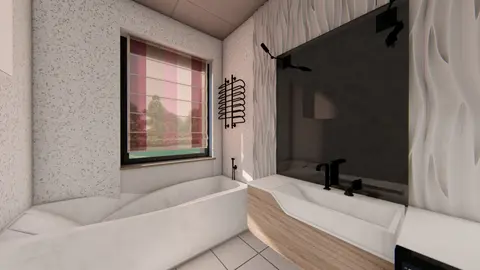

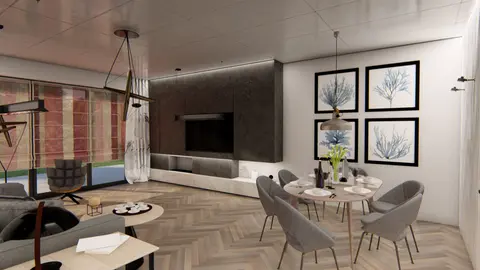

    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    gotowy projekt domu Z387 – aranżacja wnętrz, Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 210
    3 578,50
    Oszczędzasz 631,50

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym

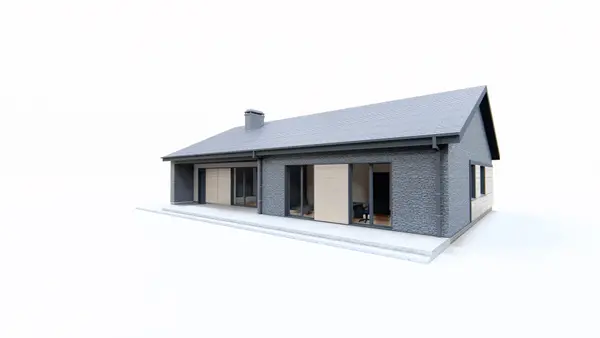

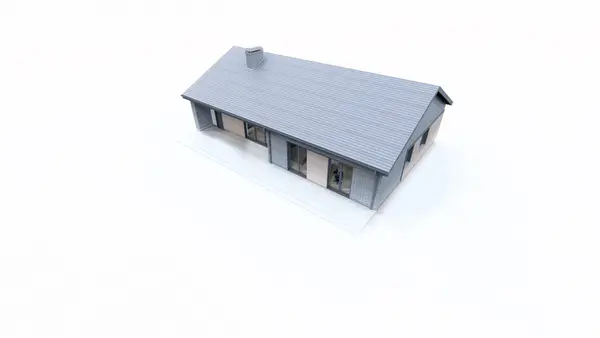

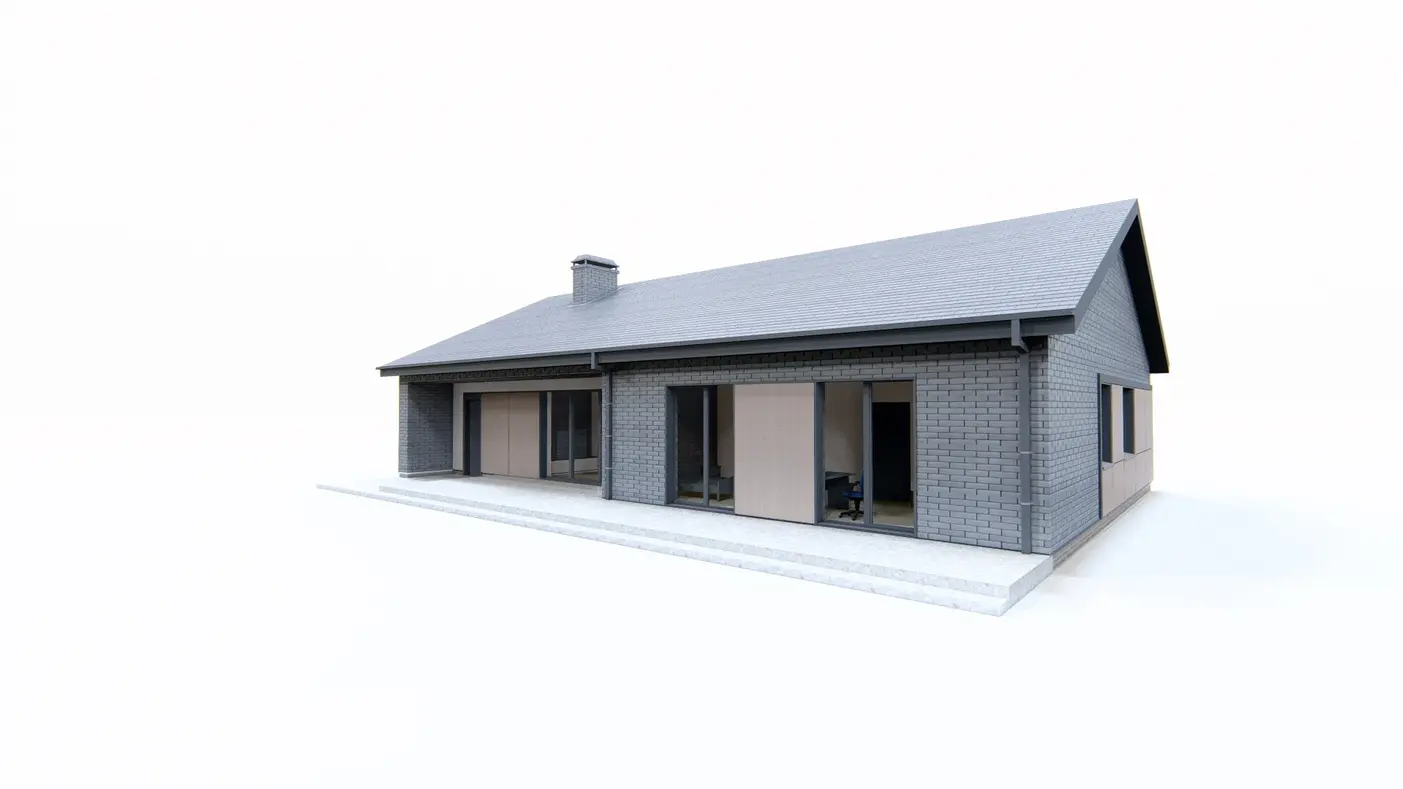

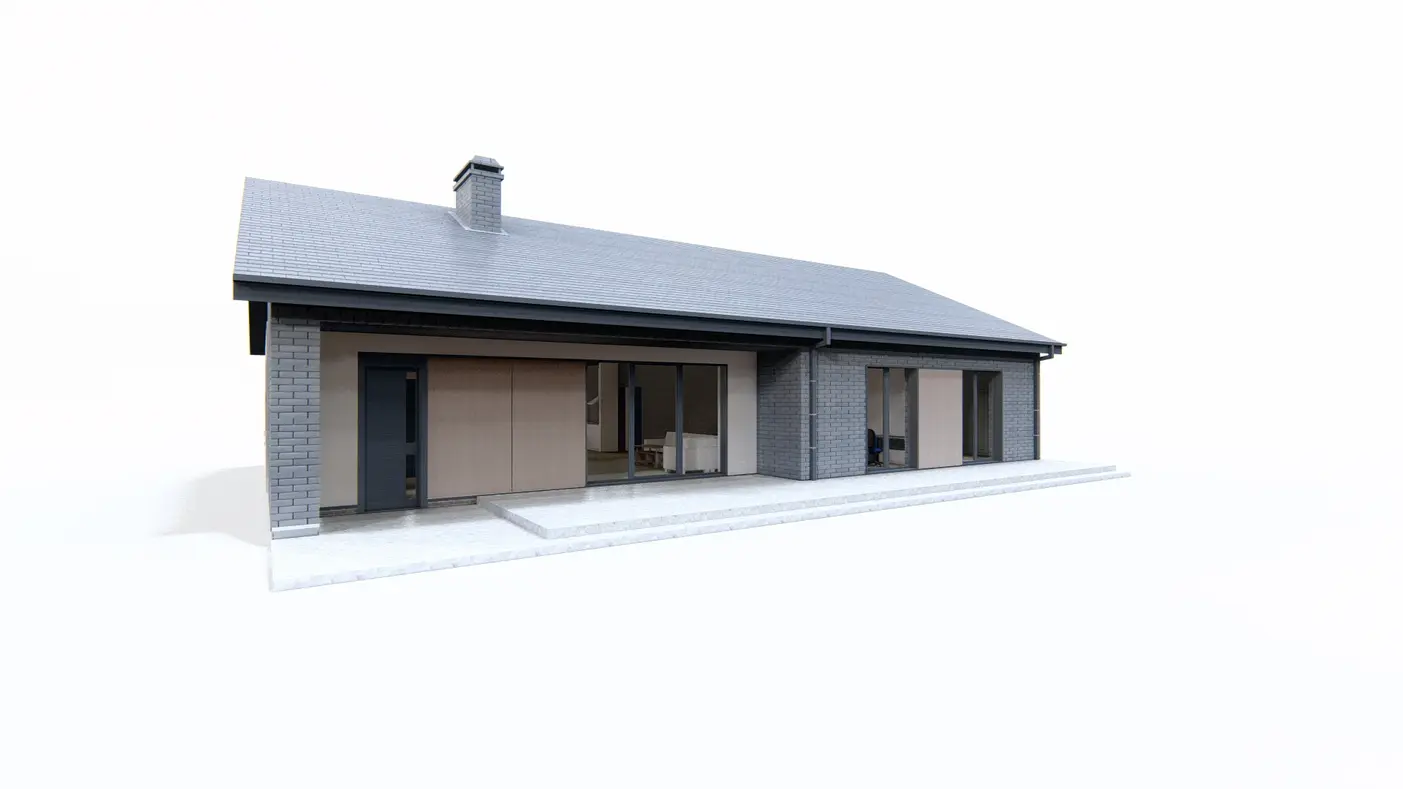

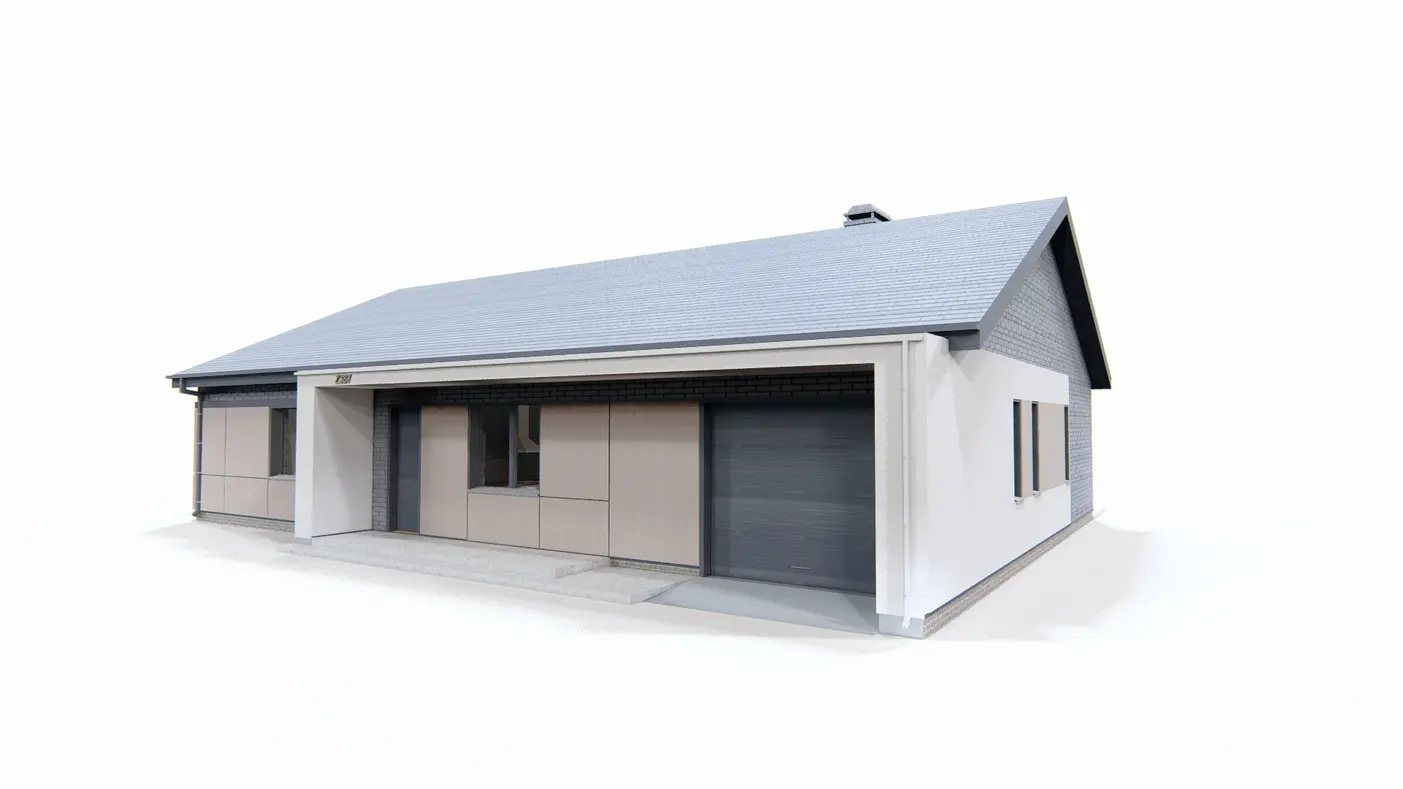

    Z387 to parterowy dom z dachem dwuspadowym, podcieniem zadaszającym wejście oraz taras. Utrzymany jest w stonowanej, neutralnej kolorystyce, najbardziej uniwersalnej i modnej w ostatnim okresie czasu. Dominują: szara płytka klinkierowa ocieplona drewnianymi panelami. Od strony ogrodu wstawiono okna do samej podłogi, które jednocześnie stanowią wyjście na taras.

    Powierzchnia użytkowa prezentowanego Państwu projektu to ok. 130m2.

    Wnętrza zostały podzielone na dwie strefy.

    Prawa strona to dzienna część domu. Jest jasna, widna, przestronna, dodatkowo optycznie powiększona dzięki otwartemu aneksowi kuchennemu. Blaty wyprofilowane w barowym stylu oddzielają strefę kuchmistrzów od ustawnego salonu i pięknej jadalni. Przeszklenia do samej podłogi po otwarciu na oścież powiększą salon o powierzchnię tarasu, dając możliwość urządzenia wystawnego przyjęcia. Z spiżarki przylegającej do kuchni, bezpośrednio można dostać się do garażu, z którym sąsiaduje przestronne pomieszczenie gospodarcze. Może ono pełnić również funkcję schowka na kosiarkę czy meble ogrodowe.

    W domu wydzielono miejsce na 2 łazienki – jedną główną, drugą zaś – mniejszą, zamiast samego wc. Dzięki temu długa kolejka do kąpieli nie będzie grozić domownikom.

    Lewa część to nocna strefa domu. Dwie sypialnie umieszczono od strony ogrodu, jedną od boku a gabinet od frontu. Te w tylnej części domu posiadają duże przeszklenia, będące jednocześnie wyjściem na taras. Nie zaszkodzi zainwestować w grube zasłony, bądź rolety, bowiem pokoje te będą bardzo dobrze doświetlone. Jeden z nich może być sypialnią rodziców, ponieważ posiada prywatną garderobę.

    4 sypialnie w parterowym domu z dachem dwuspadowym o niewielkiej powierzchni to rzadkość. tu dodatkowym plusem jest garaż oraz duże pomieszczenie gospodarcze. Budynek jest jednocześnie niedrogi w budowie. Dedykowany dla osób, które na niewielkiej powierzchni pragną mieć 4 niezależne pokoje.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym
    Gotowy projekt domu  - Parterowy dom o powierzchni ok 130m2 z 4 sypialniami, garażem i dachem 2spadowym

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
