    Gotowy projekt domu Z24 - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

    Z24 odbicie lustrzane

    Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 881,50
    Oszczędzasz 508,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 390
    2 881,50
    Oszczędzasz 508,50
    LATO PEŁNE PROMOCJI W Z500!
    Gotowy projekt domu Z24 - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

    Parter 105,9 / 109,5

    Sień
    3,4 m²
    Hol
    10,1 m²
    Spiżarka
    4,3 m²
    Kuchnia
    9,3 m²
    Salon+jadalnia
    29,2 m²
    Pomieszczenie gospodarcze
    3,6 m²
    WC
    2,2 m²
    Pokój
    12,9 m²
    Łazienka
    6,2 m²
    Pokój
    16,1 m²
    Pokój
    12,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

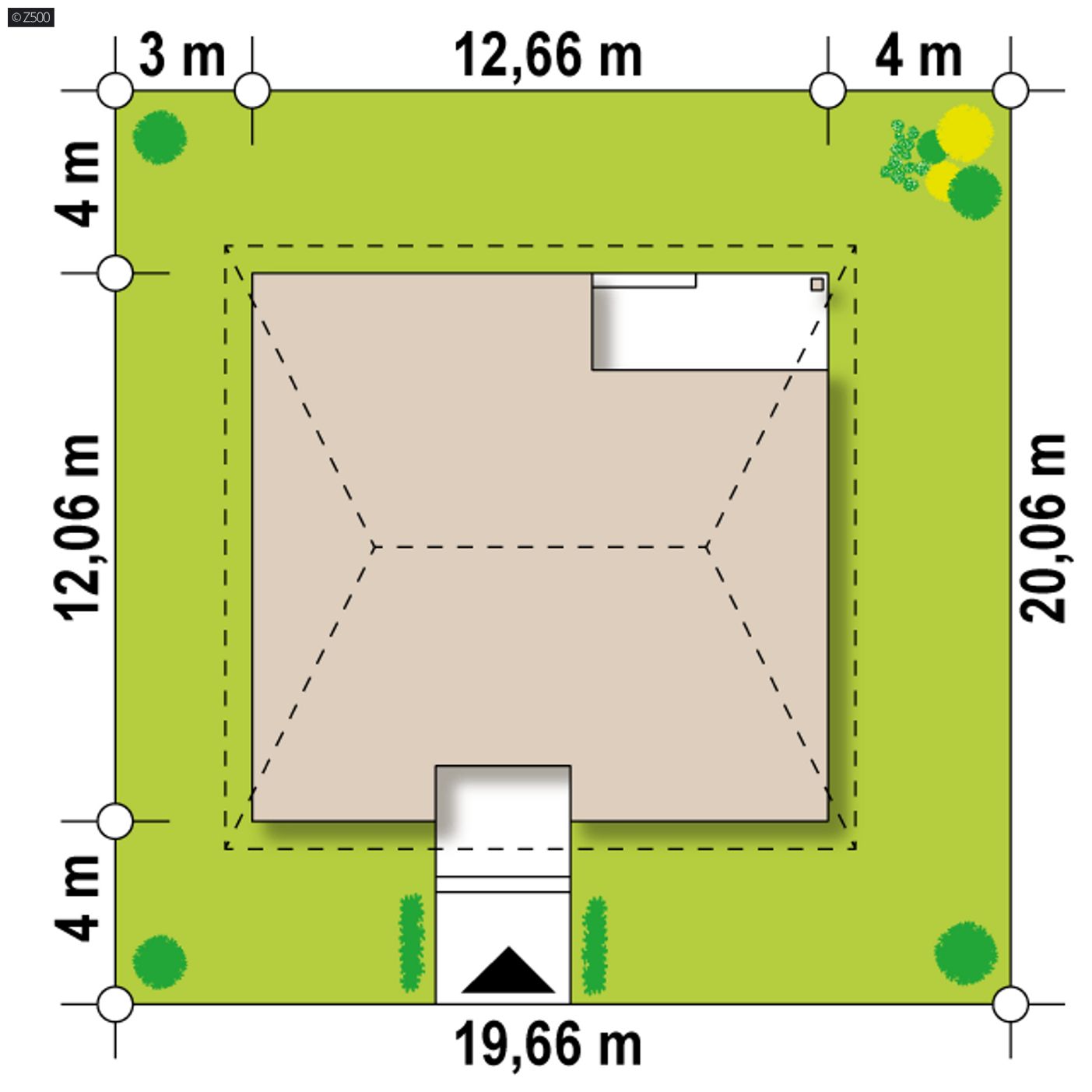

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,66 m
    długość
    20,06 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    12,66 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    105,9 / 109,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    138,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    319,7 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,68 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25° / 35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    209,66 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    19,66 x 20,06 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III Strefa wiatrowa dla H=300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III Strefa śniegowa dla H=300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • Głębokość przemarzania gruntu hz= 1,2m.
    • Przyjęto proste warunki gruntowe - bez wody!
    • Budynek zaliczono do I-ej kategorii geotechnicznej.
    • Obliczeniowy graniczny opór podłoża gruntowego założono: mxQf=150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    65,83 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    67,48 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS2Podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z24

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 226 200  150 800

    48%35%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    gotowy projekt domu Z24 – aranżacja wnętrz, Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 881,50
    Oszczędzasz 508,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 390
    2 881,50
    Oszczędzasz 508,50

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

    Z24 to dom idealny dla cztero/pięcio-osobowej rodziny. Tania i prosta w realizacji, a zarazem atrakcyjna bryła budynku przekryta jest kopertowym dachem.Elewację frontową urozmaica ciekawe okno narożne zapewniające widok z kuchni na ulicę i na ogród.

    Funkcjonalnyukład pomieszczeń sprawia, że budynek jest niezwykle wygodny w użytkowaniu. W wiatrołapie wygospodarowano miejsce na szafę oraz zaprojektowano dodatkowe przejście bezpośrednio do kuchni przez spiżarnię umożliwiające np. rozładowanie zakupów. W części dziennej jadalnia i kuchnia łączą się z jasnym pokojem dziennym. Centralna lokalizacja komina i obszernego pomieszczenia gospodarczego jest dodatkowym atutem tego domu (np. możliwość prostego wykonania instalacji energooszczędnych). Dom jest parterowy, co ułatwi rozprowadzenie kanałów wentylacji mechanicznej z rekuperacją w przestrzeni nadsufitowej.

    Strefę nocną tworzą trzy sypialnie i łazienka. W całym domu wygospodarowano sporo miejsca na szafy wnękowe. Optymalny rozkład pomieszczeń powoduje, że dom może funkcjonować bez okien w ścianach bocznych, dzięki czemu zmieści się na stosunkowo wąską działkę.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1020
    • - TNC-969
    • - SZ5 Z24 CE (DOM OZ1-08)
    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.
    Gotowy projekt domu  - Funkcjonalny dom parterowy z kopertowym dachem i narożnym oknem w kuchni.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 881,50
    Oszczędzasz 508,50

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Adam K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    ktoś ma ten projekt w woj. Śląskim lub najlepiej w okolicy Częstochowy?

    Konrad K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam wybudował ktoś ten dom w malopolsce lub śląsku.Ale chidzi mi ze strop był monolityczny tzw deka.

    Agnieszka
    Witam,dopiero zaczynamy budowę domu Z24 czy jest ktoś z okolic Katowic kto ma już wybudowany dom.Jeżeli byłaby taka możliwość to chętnie zobaczyłabym wnętrze :) ciągle myślę o oknie kuchennym czy zostawić rogowe zgodnie z projektem czy przerobić ,będę wdzięczna za wszelkie sugestie.

    Obsługa klienta

    • Usuń ze znajomych

    Do Jaro963 : Instalacja gazowa poprowadzona jest poprzez kuchnie, spiżarkę i część holu do pomieszczenia P.G.

    Zuza K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, Spodobał nam się projekt Z24, jednak preferowalibyśmy strop żelbetowy albo gęstożebrowy np. akermana, teriva. Na rysunkach szczegółowych układ konstrukcyjny rozwiązany jest w ten sposób że w pokoju i kilku pomieszczeniach widoczne są podciągi (belki) na suficie. Jak zrobić aby nie było widać tych podciągów? Wydaje mi się ze najrozsądniejszym sposobem było by zmienienie układu konstrukcyjnego z „poprzecznego” w „podłużny „? (Ściany nośne wzdłuż) Może macie państwo zaprojektowany projekt z takim układem ścian nośnych? Proszę o radę

    Pozdrawiamy Zuza i Piotr z woj. Świętokrzyskiego

    Mariusz
    Witam, dla przyszłych właścicieli oraz tych, którzy nie są zdecydowani. Z24 wybudowaliśmy w okolicy Tarnowa (małopolska). Po rocznym użytkowaniu naszego domku, zużycie gazu wyniosło 976m3 co dało 2423 zł. Temperatura zimą noc 20, dzień 22 stopnie. Piec kondensat De Dietrich MCA15. Najwyższy rachunek styczeń 2015 - 430 zł brutto. Do rocznego rachunku należy doliczyć 2 m3 drzewa do kominka, czyli 340zł. Jeżeli chodzi o wykonanie domu to oprócz pokoi sypialnych wszędzie podłogówka i jeżeli miałbym drugi raz budować to nigdy więcej nie dałbym przekonać się do kaloryferów w pokojach, bo niby zdrowiej :/ (to taka rada również dla innych). Różnica po wejściu gołą stopą z korytarza na którym grzeje podłogówka (w korytarzu i salonie panele) do sypialni, gdzie grzeją kaloryfery, za każdym razem będzie przypominała mi o jedynym błędzie w wykonaniu naszego domu :). Na zewnątrz 15 styropian Termoorganika Platinum, strop wełna ursa gold 15cm+10 na przekładkę + 10 w skosach przy krokwiach. Podłoga 10cm Termoorganika Gold dach-podłoga. Kominek z nadmuchami. Dla osób pytających o koszt budowy u nas wyszło 310k z kompletnym umeblowaniem i wyposażeniem AGD/RTV. Kwota ta zawiera również ogrodzenie (działka 11ar) oraz kostkę brukową 140m2. nie mamy jeszcze pucu na elewacji więc to należy ewentualnie doliczyć do kosztów. Działka była nasza. Jeżeli ktoś ma jakieś pytania od strony użytkowej, chętnie pomogę.
    Mariusz

    Lukasz O.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Mariusz : Jak rozwiązał Pan sprawę przechowywania np kosiarki lub rowerów itp:) bo z tego co widzę jest to wersja bez garażu. Dom został usytuowany na ławach czy płycie? Jeszcze jedno pytanie, czy wszystkie prace zostały zlecone firmie,czy może cześć prac została wykonana przez Pana? Jaki był koszt stanu deweloperskiego? W jakim województwie powstała Pana nieruchomość?
    Pozdrawiam
    Łukasz

    ANna K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Mariusz : Witam, proszę o kontakt, jestem z okolic Tarnowa:) i bardzo podoba mi się ten projekt...

    Łukasz W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    witam serdecznie.Pomóżcie proszę i powiedzcie ile Was wyniósł ten dom na gotowo?

    Lukasz O.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do JA86 : Łącznie z kostką i ogrodzeniem? Ile pracy zostało wykonane własnymi siłami a ile przez firmę? Jaki był koszt stanu deweloperskiego i w jakim województwie powstała dom?

    Małgosia K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, czy ktoś buduje lub wybudował Z24 lub Z24 z garażem po lewej stronie w okolicach Szczecina, woj zachodniopomorskie? Bardzo zależy mi na obejrzeniu na "żywo" pomieszczeń. Jeżeli to niemożliwe, to będę bardzo wdzięczna nawet za zdjęcia, zwłaszcza z wnętrza domu oraz za informację o poniesionych kosztach.
    Mój e-mail mesame@wp.pl. Z góry dziękuję za wszelką pomoc.

    Grzegorz M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    czy buduje lub wybudował ktoś Z24 okolicach Kamienia Pomorskiego woj.zachodniopomorskie proszę o kontakt grzespom1976@interia.pl Dziękuje...

    Carolina C.

    buduje Z24
    Witam

    Rozpoczęlismy w czerwcu budowę domu Dolnośląskie ,zmienilismy troszkę projekt ,teraz jesteśmy na etapie stropu i ścian .

    porotherm hard

    zapraszam na naszą realizacje Carolina i Rafal

    Zibii73
    Do Carolina C. : Będę rozpoczynał budowę Z24-mam już wykonawcę i wycenę za poszczególne etapy.Czy może podać pani ile kosztował stan zero. Ogólny koszt chcę tylko porównać

    Renata J.

    • Usuń ze znajomych
    • Dodaj do znajomych

    witam,
    gdzie sie podzialy zdjecia z aranzacji tego domku???
    zmiany zmianami, ale czemu z500 usuwa to, co bylo dobre i wazne???
    rzut domku nie obrazuje dokladnie ukladu pomieszczen i tego,
    co i gdzie mozna ustawic; prosze o naprawienie tego bledu

    Grzegorz K.

    buduje Z24
    Witam
    W otrzymanym projekcie jest informacja o materiałach:
    - bloczki fundamentowe 20 MPa
    - beton komórkowy klasy 700.
    Wykonawca bardzo się zdziwił i stwierdził, że to jakiś błąd, bo to wysokie parametry wytrzymałościowe.
    Czy ktoś z Was już przerabiał ten temat ???
    Z czego wynika taki dobór materiału ???
