Gotowy projekt domu Zr5 - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.

Zr5 odbicie lustrzane

Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
murowany
murowany
dostępność projektu: 3 dni robocze
6 970
5 924,50
Oszczędzasz 1 045,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 970
5 924,50
Oszczędzasz 1 045,50
Gotowy projekt domu Zr5 - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
Gotowy projekt domu Zr5 - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.

Parter 239,4 / 287,1

Sień
4,8 m²
Gabinet
9,9 m²
Garderoba
6,4 m²
Pomieszczenie gospodarcze
11,4 m²
Garaż
36,2 m²
Pralnia
13,0 m²
Hol
23,6 m²
Hol+schody
31,9 m²
Łazienka
5,8 m²
Pokój
22,6 m²
Garderoba
3,8 m²
Łazienka
6,7 m²
Pokój
22,7 m²
Kuchnia
14,8 m²
Spiżarka
3,3 m²
Salon+jadalnia
53,7 m²
Pokój
16,5 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.

Poddasze 105,3 / 174,1

Hol
82,0 m²
Taras
50,4 m²
Łazienka
6,4 m²
Strych
16,8 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.

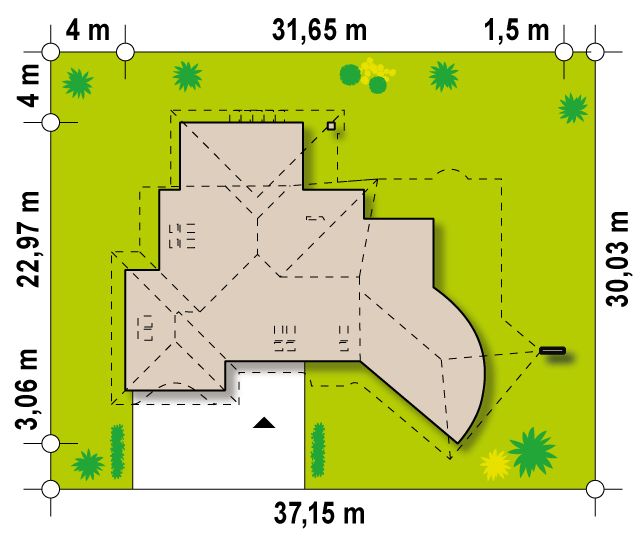

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
37,15 m
długość
30,03 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
27,39 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
344,7 / 461,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
345,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,2 m²
Kubatura
1 174,58 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,72 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
32°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
511 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,39 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
37,15 x 30,03 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
88,3 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
72,2 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zr5

wg cennika sekocenbud 2017/05
Ceny średnieCeny minimalne
Stan surowy zamknięty450 189 383 156
Instalacje179 814 153 040
Prace wykończeniowe140 840 119 869
Razem:770 843 656 064
Ten dom możesz postawić metodą gospodarczą za:
540 437,89 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
gotowy projekt domu Zr5 – aranżacja wnętrz, Rezydencja z poddaszem, antresolą oraz garażem, dwustanowiskowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
6 970
5 924,50
Oszczędzasz 1 045,50

Zr5 to rozłożysta i wyjątkowa rezydencja z komfortowym podziałem funkcjonalnym i miejscem na dwa samochody. Z zewnątrz przypomina projekt Zr2, który był bazą, jednak jego wnętrze jest całkowicie inne. Rezydencja doskonale nadaje się zarówno do celów komercyjnych jak i całorocznego zamieszkania.

Tutaj architekturą jest oryginalna bryła i niesamowicie proporcjonalny, płynący dach, z wieloma liniami falistymi, dającymi wrażenie lekkości i zwinności domowi. Do tego duże okna tarasowe do samej ziemi, elementy drewna, oraz podpora dachu w miejscu otwarcia wnętrza na ogród, dopełniają całkowicie styl tej robiącej wrażenie rezydencji. Ażurowe fragmenty dachu pozwalają wpłynąć większej ilości światła dziennego do wewnątrz! Wszystkie dodatki są dobrane przez architekta z idealną precyzją.

Przestrzeń jaką oferuje wnętrze tego domu jest ogromna. Duże przeszklenia pozwalają naswobodne wpadanie promieni słońca inaturalne jego doświetlanie.  Salon ma oryginalny kształt łuku, rzadko spotykany w domach jednorodzinnych. Jest to wyjątkowy element. Będąc w jego wnętrzu można mieć poczucie obcowania z otaczającą przyrodą dzięki dużym oknom zlokalizowanym na każdej ze ścian tego pomieszczenia. Sąsiadująca kuchnia posiada narożny barek oraz własną, podręczną spiżarkę. Na parterze znajdują się równieżtrzy przestronne pokoje gościnne oraz gabinet do pracy, z dużym oknem od frontu (można zamienić na drzwi przeszklone). Dwie łazienki, spora pralnia oraz duży hol to dodatkowe zalety tego projektu. Dwustanowiskowy garaż zawiera własne pomieszczenie gospodarcze, z odrębnym wyjściem na ogród. Wygodnie jest przechowywać tam wszelkie sprzęty ogrodowe oraz wstawić piec do ogrzania domu chłodną porą. Piętro to przestrzeń do wolnego zagospodarowania tzw. open space. Jest to świetne miejsce na stół do billarda, pokój gier czy prawdziwe kino domowe. Od strony ogrodu, na taras na piętrze, prowadzą zewnętrzne kręcone schody, które są jednocześnie istotnym elementem architektury tego domu.

Zr5 to niezwykle przestronna rezydencjadla indywidualistów i koneserów. Szczególnie dobrze prezentuje się na większym terenie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1259
  • - TCH-381
  • - SZ5 Zr5 CE (DOM OZ4-41)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
