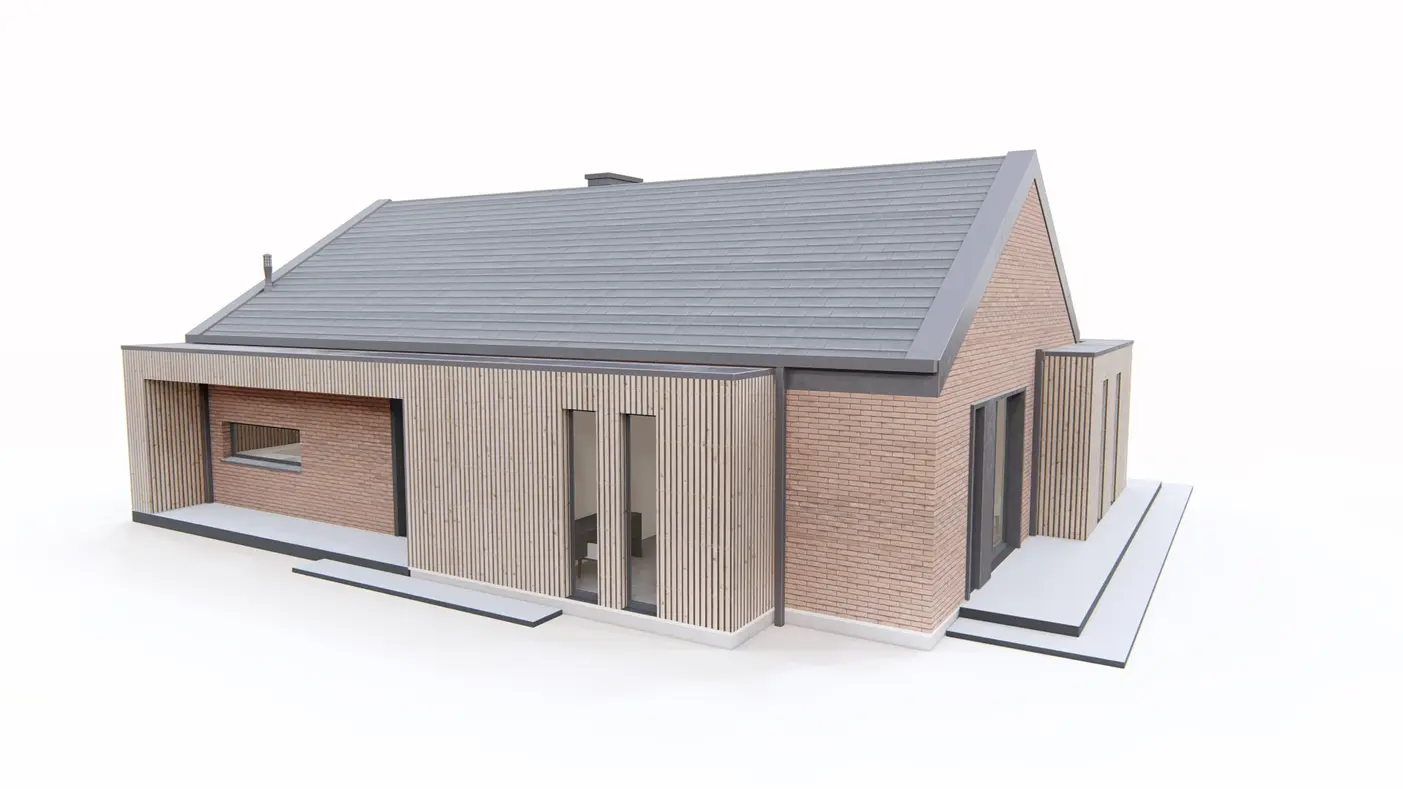

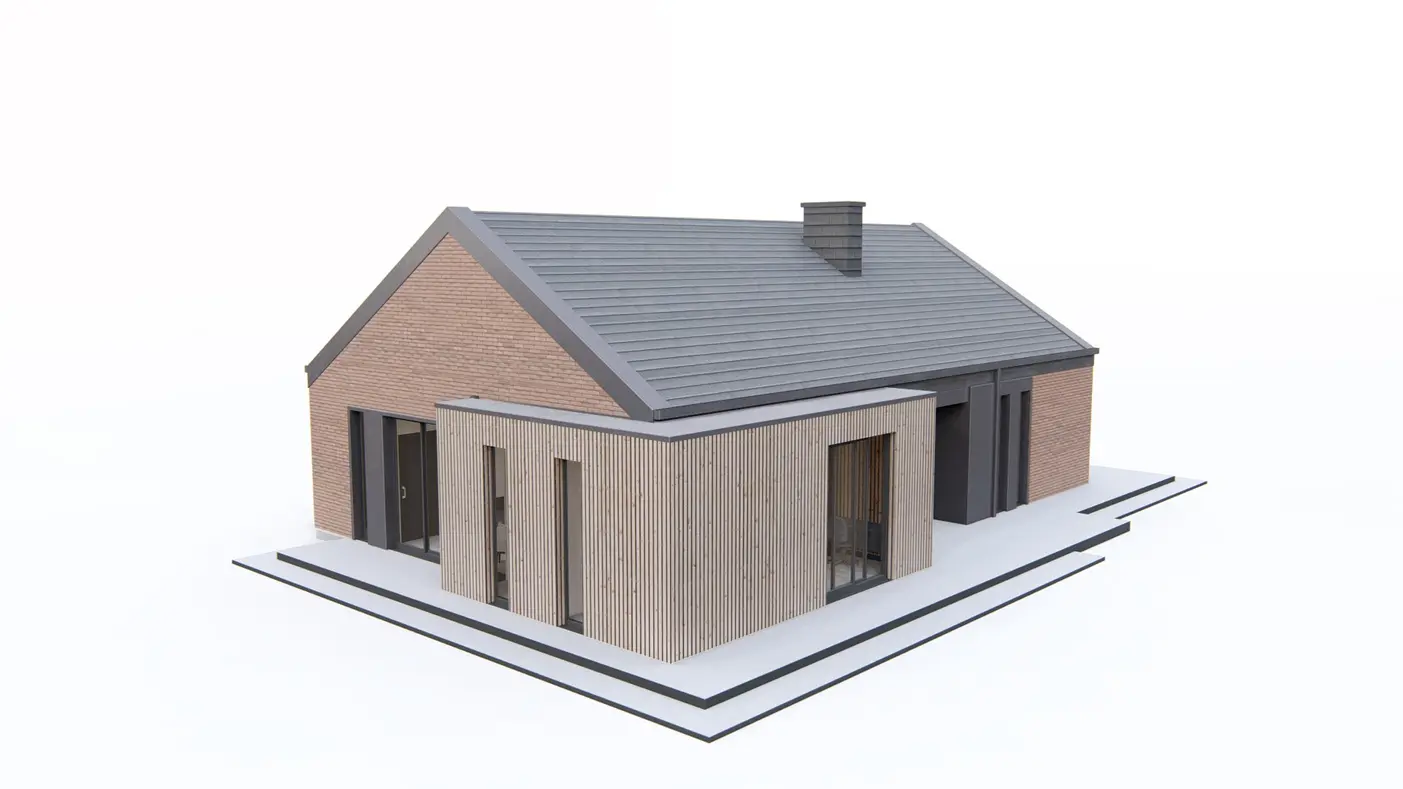

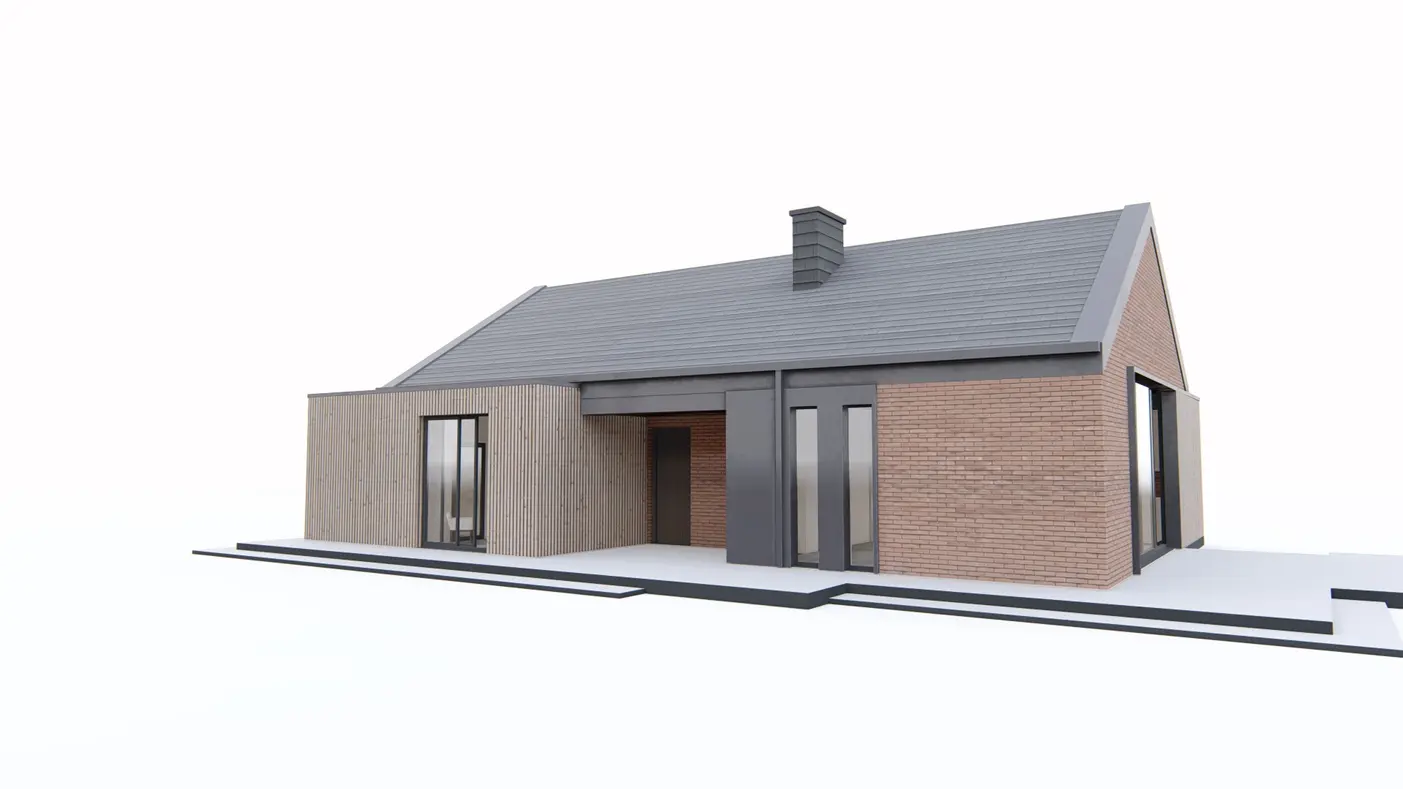

Gotowy projekt domu Z386 - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.

Z386 odbicie lustrzane

Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
murowany
murowany
dostępność projektu: 3 dni robocze
3 070
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 070
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
zamknięta cześć nocna
możliwość zamknięcia kuchni
możliwość zamknięcia kuchni
duże przeszklenia
zadaszone wejście
zadaszony taras
prywatne łazienki
duże PG z możliwością schowka
wysoki salon

Parter 116,8 / 125,8

Sień
3,9 m²
Hol
8,0 m²
Spiżarka
2,4 m²
Kuchnia
9,8 m²
Salon+jadalnia
32,2 m²
Łazienka
4,9 m²
Gabinet
9,7 m²
Hol
2,5 m²
Pokój
13,0 m²
Garderoba
3,9 m²
Łazienka
6,0 m²
Pomieszczenie gospodarcze
9,0 m²
Pokój
14,4 m²
Łazienka
6,0 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
pokój rekreacyjny
przydatne schowki
antresola

Poddasze 30,3 / 48,5

Hol
4,9 m²
Hol
8,1 m²
Schowek
2,8 m²
Pokój kinowy
11,8 m²
Schowek
2,8 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.

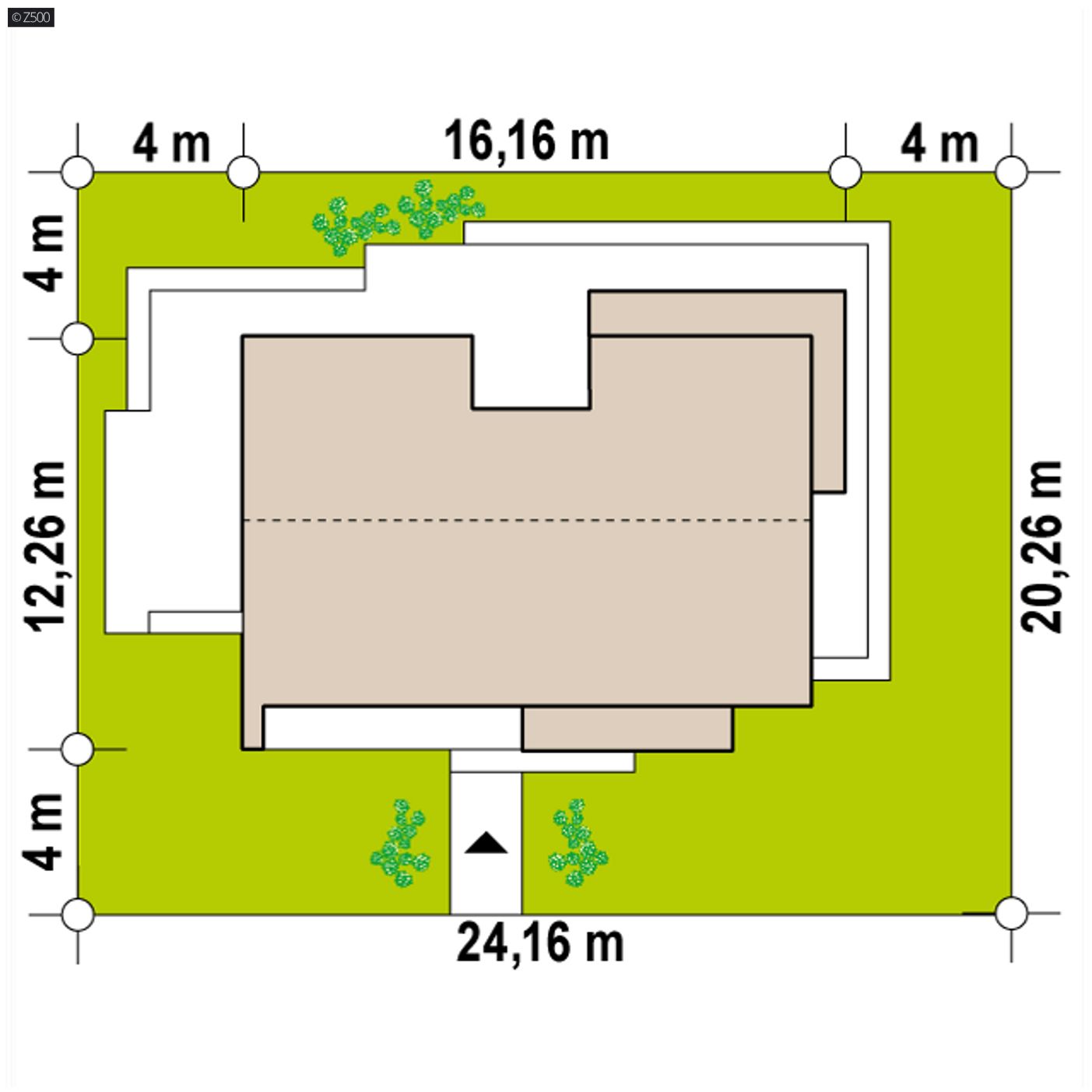

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,16 m
długość
20,26 m

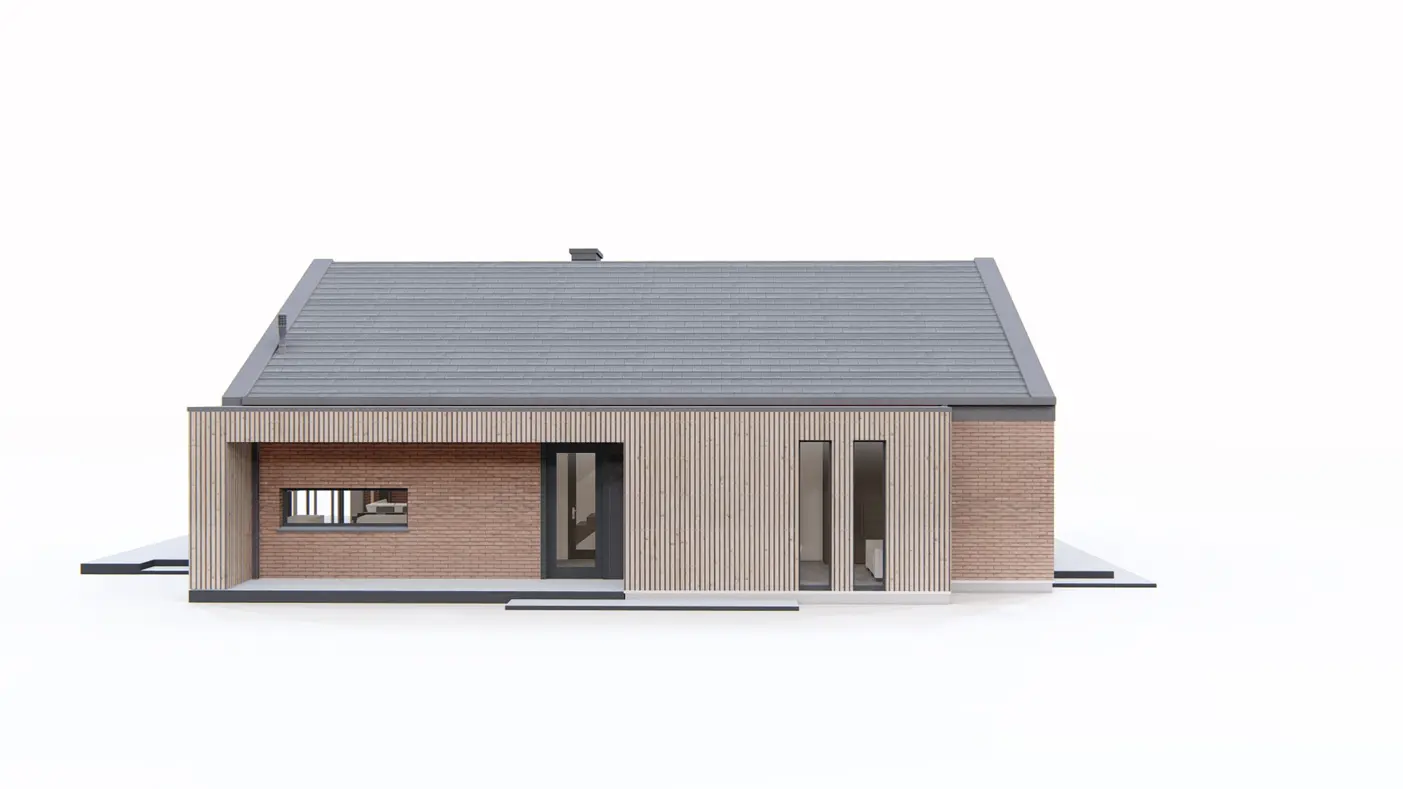

Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
147,2 / 174,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
162,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
514,83 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,73 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
32°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
177,42 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,07 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
24,16 x 20,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Dach
dachówka, blachodachówka, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,25 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
76,95 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z386

wg cennika sekocenbud 2018/01
Ceny średnieCeny minimalne
Stan surowy zamknięty172 224 146 580
Instalacje58 449 49 746
Prace wykończeniowe107 447 91 448
Razem:338 120 287 774
Ten dom możesz postawić metodą gospodarczą za:
237 056,20 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
gotowy projekt domu Z386 – aranżacja wnętrz, Podłużna bryła z nowoczesnymi elementami oraz niewielkim poddaszem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 070

Z386 to parterowy dom z dodatkową powierzchnią na poddaszu. Tradycyjny dom w nowoczesnym wydaniu z prostymi wykuszami został obłożony płytką klinkierową oraz drewnem elewacyjnym. W budynku zaprojektowano duże przeszklenia , dzięki czemu do wnętrza wpada dużo światła dziennego.

Centralnie umieszczone wejście zadaszono tak, aby właściciele spokojnie mogli dostać się do domu w każdych warunkach atmosferycznych. Od strony ogrodu taras została częściowo zadaszony dzięki wnęce w budynku. Znajdują się tam bezpośrednie wejście do PG gdzie możemy przechowywać np. meble tarasowe.

Lewa część domu to jedna duża przestrzeń w której znajdziemy kuchnie ze spiżarką oraz salon z jadalnią. Centralnie umieszczony kominek ociepli chłodne zimowe wieczory. Przestrzeń została otwarta również w górę. Nie ogranicza jej strop, przez co można było zastosować większe okno na elewacji bocznej.

Prawa strona to część tzw. nocna gdzie znajdziemy dwie sypialnie z czego każda posiada własną łazienkę a jedna dodatkowo również garderobę.

Od frontu znalazło się miejsce na łazienkę dla gości jak i niewielki gabinet który może pełnić rolę pokoju gościnnego lub dodatkowej sypialni.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 070

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
