Z239

146 + 20
486  tys. zł
Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.
Warianty: 0
Komentarze: 16
Realizacje: 24
5 000
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 18:00 lub napisz
1 realizacja
inni już budują ten dom
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu

Realizacje

Powierzchnia użytkowa / netto
145,9 / 203,4 m²
Powierzchnia zabudowy
139,2 m²
Powierzchnia garażu
20,4 m²
Kubatura
528,15 m³
Wysokość domu
8,57 m
Kąt nachylenia dachu
40°
Powierzchnia dachu
197,75 m²
Wysokość ścianki kolankowej
1 m
Minimalne wymiary działki
22,46 x 19,26 m
Strop (parter)
gęstożebrowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
61,05 kWh/m²/rok
Energia końcowa (Ek)
56,21 kWh/m²/rok

Z239 to wygodny dom z garażem jednostanowiskowym oraz poddaszem użytkowym. Na ponad 140m2 zaprojektowano niezwykle funkcjonalne wnętrze.

Strefa dzienna w prawej części domu to przestronny salon z jadalnią w wykuszu oraz ustawną kuchnią. Jest tu także dodatkowy pokój z wyjściem na zadaszony taras oraz  łazienka z prysznicem. Pod schodami znajduje się mały schowek, który może również pełnić rolę spiżarni. Duże pomieszczenie gospodarcze dostępne jest także z ogrodu, co podnosi komfort jego użytkowania. Strefa nocna na poddaszu to 4 obszerne sypialnie, garderoba oraz ogólnodostępna łazienka. Dwa pokoje posiadają wyjście na mały taras nad wykuszem jadalni, a główna sypialnia została dodatkowo wyposażona we własną łazienkę.

Prostą bryłę domu urozmaica podcień wejściowy oraz wykusz. Wykończenia elewacji z naturalnego drewna dodaje subtelnego uroku. Dom harmonijnie wkomponuje się w każdy krajobraz i typ działki.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1248
  • - TNW-126
  • - SZ5 Z239 CE (DOM OZ5-52)

KALKULACJA SZACUNKOWA Z239

wg cennika sekocenbud 4 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 88 339 78 874
Stan surowy otwarty 316 548 282 632
Stan surowy zamknięty 80 977 72 301
Instalacje 103 062 92 020
Prace wykończeniowe 147 232 131 457
Razem736 158 657 284
Ten dom możesz postawić metodą gospodarczą już za:
613 465
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 70,7 / 101,6

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.
Sień
6,1 m²
Hol
3,0 m²
Łazienka
4,0 m²
Spiżarnia
2,3 m²
Kuchnia
8,2 m²
Salon+jadalnia
32,5 m²
Pokój
14,6 m²
Pomieszczenie gospodarcze
0,0 m² / 10,5 m²
Garaż
0,0 m² / 20,4 m²

Poddasze 75,2 / 101,9

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.
Hol
6,1 m²
Pokój
14,1 m² / 18,3 m²
Pokój
9,8 m² / 12,7 m²
Łazienka
4,7 m² / 7,1 m²
Pokój
15,0 m² / 19,5 m²
Pokój
19,0 m² / 24,5 m²
Łazienka
3,2 m² / 5,2 m²
Garderoba
3,4 m²
Schody
0,0 m² / 5,2 m²

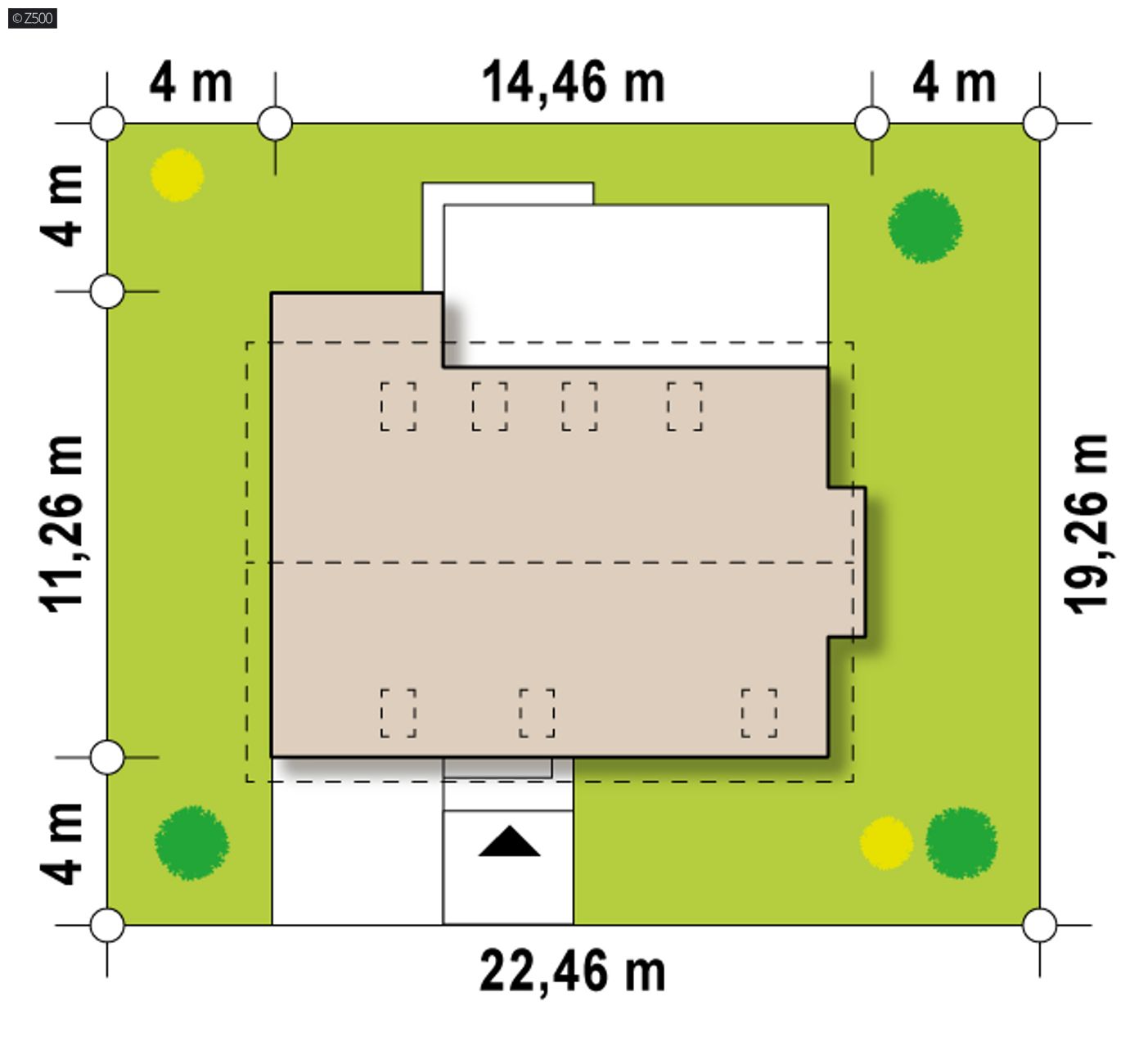

Działka

Gotowy projekt domu  - Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.
Minimalne wymiary działki
szerokość
22,46 m
długość
19,26 m
Wymiary elewacji frontowej
14,46 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 18:00

zapytaj o projekt

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z239 - Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.

Z239

146 + 20
Wygodny dom (5 pokoi) z dużym pomieszczeniem gospodarczym.
murowany
5 000

animacja 360 stopni

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Komentarze

Administratorem danych jest Z500, NIP 5252496983.
^

Zuza
W jaki sposób rozwiązane jest odprowadzanie deszczu/topniejącego śniegu z płaskiego dachu kotłowni? Na zdjęciach nigdzie nie widać jakichkolwiek rynien.
Dach ten narażony jest również na przyjmowanie części spadającego śniegu z głównego dachu.
(przyjmując, że będą jeszcze śniegowe zimy ;) ).
Czy konieczne jest odśnieżanie tego dachu?
Dziękuję za odpowiedź.

Obsługa klienta

Do Zuza : Witam, na rysunku szczegółowym poddasza pokazano rynnę i rurę spustową. Proszę się nie sugerować wizualizacjami w sprawach praktycznych. Dachy są odwodnione i nie trzeba będzie dodatkowo niczego odśnieżać, chyba, że chodnik przed domem :)

B.Rad
Projekt Ciekawy jednak chciał bym się zorientować czy możliwe są następujące zmiany:

1) Czy można powiększyć garaż tak aby zrobić z niego dwustanowiskowy a wraz z tą zmianą powiększyć pomieszczenie gospodarcze?

2) Jaka jest możliwość instalacji pompy Ciepła?

3) Czy istnieje możliwość modyfikacji dachu tak aby utworzyć podcień na całym tarasie

Obsługa klienta
Do B.Rad : 1. Tak można ale trzeba pamiętać, że powiększy się też poddasze i będzie trzeba rozplanować na nowa układ pomieszczeń
2. Tak można zastosować pompę ciepłe, proszę zobaczyć zakładkę dodatki
3. Czyli wydłużyć dach aby zrobić zadaszenie nad tarasem? można tak zrobić w wielu projektach tak mamy.

Jan B.
Bardzo ciekawy, ładny i funkcjonalny projekt.

1) Czy możliwe jest zainstalowanie w "spiżarni" przy kuchni kotła gazowego? Czy da się go podłączyć do komina głównego? Zależałoby mi na zamianie tej "spiżarni" na kotłownię gazową, żeby kocioł był bliżej punktów czerpania wody i żeby uwolnić pomieszczenie gospodarcze z kotła.

2) Czy jest możliwość cofnięcia pom. gospodarczego, tak, żeby wyrównać tylną fasadę?

Obsługa klienta
Do Jan B. : 1)Polecam to skonsultować ze specjalistą od kotłów. Przestrzeń schowka koło kuchni może nie być wystarczająca - wąsko i niezbyt wysoko na części pod schodami.
2) Oczywiście, na etapie adaptacji.

Jarek L.

  • Dodaj do znajomych

Zastanawiam się czy możliwe jes wydłużenie z jednoczesnym zmniejszeniem kąta nachylenia dachu od strony tarasu. Chciałbym zadaszyć taras i część pomieszczenia gospodarczego, które jest niezadaszone (odśnieżanie i zacieki są dość niepraktyczne...). Świetne rozmieszczenie pomieszczeń na poddaszu.

Jarek L.

  • Dodaj do znajomych

a czy możliwe jest podniesienie ściany kolankowej z jednej strony budynku?

Obsługa klienta
Do Jarek L. : Tak, na etapie adaptacji można zmienić wszystko w projekcie: materiały. wymiary, kąt dachu, stolarkę, wentylację, konstrukcję...itd. My na to wystawiamy bezpłatną zgodę.

Radek
czy możliwe jest połączenie gabinetu i salonu i jak to wygladaloby - czy koniecznym byloby zastosowanie slupow, a jezeli tak to gdzie bylyby one umiejscowione?

Obsługa klienta
Do Radek : Oczywiście można połączyć gabinet z salonem. Kwestia słupów do rozwiązania na etapie adaptacji, wymaga przeliczenia przez konstruktora Jest możliwość, aby ścianę konstrukcyjną zastąpił tylko jeden słup tuż przy kominie.

Jasmina K.

  • Dodaj do znajomych

Witamy,

projekt bardzo nam sie podoba.

Mam prosbe. Czy Pracownia Zetki moze przedstawic wersje projektu Z239, ktora bedzie miala dwie zmiany. Pierwsze ulepszenie to wygodnie otwierane okno w lazience na parterze. Druga zmiana to zadaszone tarasy na poddaszu, w sypialniach od strony ogrodu. Co do drugiej zmiany to nie jestem pewna czy to by nie zepsulo bryly budynku dlatego nie musi byc ewentualnie zadaszenia tarasow.

Co Pracownia moglaby zaproponowac?



Na pewno cos funkcjonalnego i estetycznego:)



serdecznie pozdrawiamy,

Jasmina i Piotr
