Gotowy projekt domu Z238 - Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i  garażem na 2 auta.

Z238 odbicie lustrzane

Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i garażem na 2 auta.
murowany
murowany
dostępność projektu: 20 dni roboczych
3 690
murowany
murowany
dostępność projektu: 20 dni roboczych
lustrzane odbicie
3 690
Gotowy projekt domu Z238 - Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i  garażem na 2 auta.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i  garażem na 2 auta.

Parter 73,0 / 108,0

Sień
6,4 m²
Hol
7,5 m²
Spiżarka
4,2 m²
Kuchnia
10,0 m²
Salon+jadalnia
26,5 m²
Łazienka
2,6 m²
Pom. gosp.
4,0 m²
Pokój
11,8 m²
Garaż
34,9 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i  garażem na 2 auta.

Poddasze 87,4 / 115,6

Hol
11,0 m²
Pokój
14,7 m²
Pokój
14,3 m²
Łazienka
6,1 m²
Garderoba
2,5 m²
Łazienka
3,3 m²
Pokój
18,3 m²
Pokój
14,0 m²
Garderoba
3,4 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom z obszerną częścią dzienną, pokojem gościnnnym i  garażem na 2 auta.

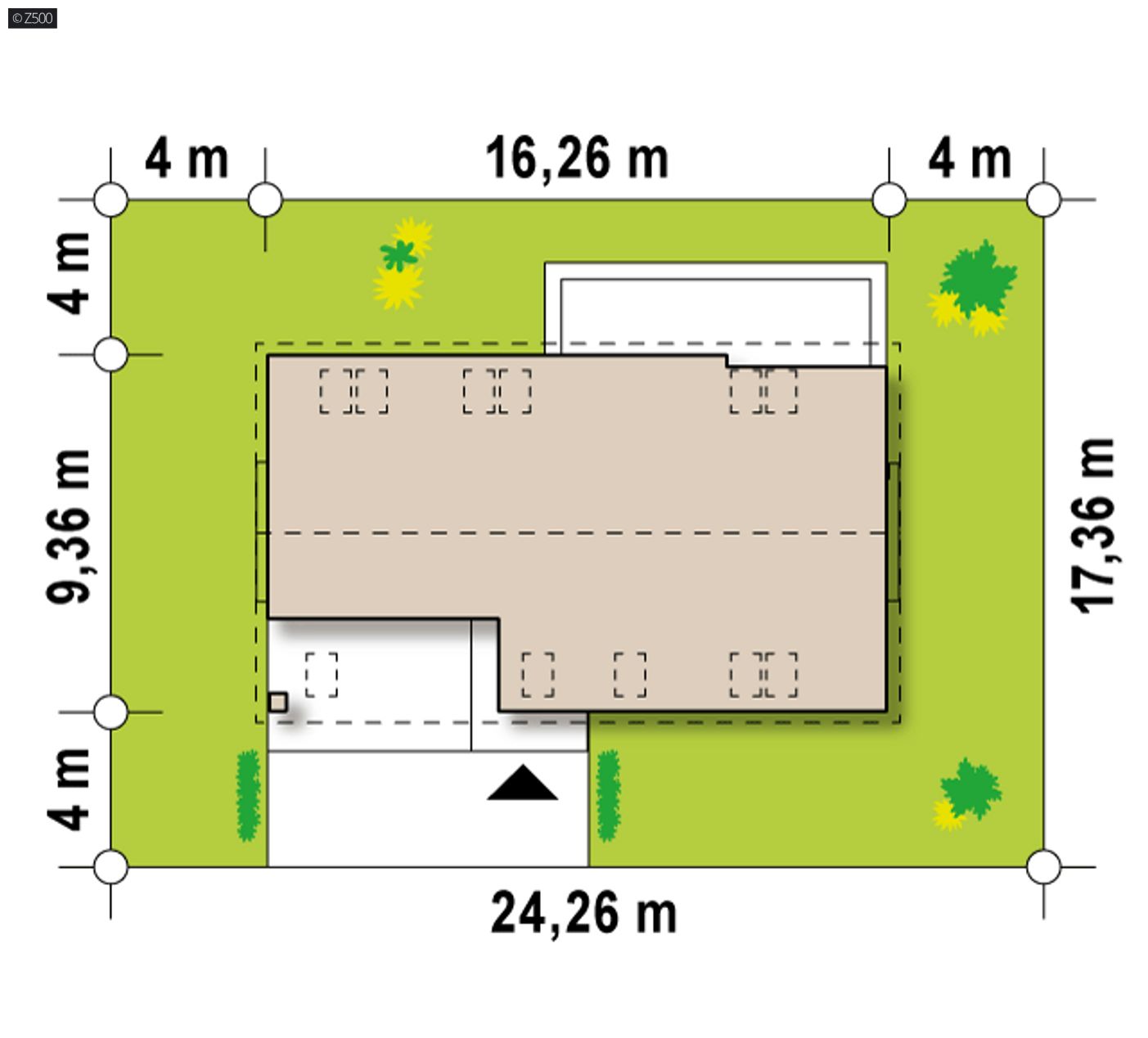

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,14 m
długość
17,24 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,14 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
160,5 / 223,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
149,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,9 m²
Kubatura
549,59 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,99 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
38°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
197 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,14 x 17,24 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,35 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
79,33 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z238

wg cennika sekocenbud 2017/09
Ceny średnieCeny minimalne
Stan surowy zamknięty231 734 197 229
Instalacje59 619 50 742
Prace wykończeniowe101 801 86 643
Razem:393 154 334 613
Ten dom możesz postawić metodą gospodarczą za:
275 640,16 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 20 dni roboczych
3 690

Projekt Z238 to dom z dwuspadowym dachem i garażem dwustanowiskowym. Zwarta bryła oraz przemyślany i sprawdzony układ pomieszczeń powodują, że dom jest wygodny i funkcjonalny.

Z podcienia wejściowego przechodzimy do sieni, w której wydzielono miejsce na szafy. Z centralnie zlokalizowanego holu jest dostęp do strefy dziennej, którą tworzy przestronny salon połączony jednoprzestrzennie z kuchnią i jadalnią. Na parterze znajduje się również gabinet, łazienka z pomieszczeniem gospodarczym i dwustanowiskowy garaż. Na piętrze umieszczono cztery sypialnie, w tym jedną z prywatną łazienką i garderobą. Duża, wspólna łazienka pomieści prysznic i wannę, dodatkowo posiada ona wydzielone miejsce na pralnię. W każdym z pokoi znajdzie się miejsce na szafy.

Z238 to propozycja dla osób szukających domu o funkcjonalnym wnętrzu. Pełna gama pomieszczeń sprawia, że znajdzie się tu miejsce dla każdego z domowników.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1247
  • - TSW-442
  • - SZ5 Z238 CE (DOM OZ5-68)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.
