    Gotowy projekt domu Z211 - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Z211 odbicie lustrzane

    Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    2 700
    Gotowy projekt domu Z211 - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Parter 49,1

    Sień
    3,0 m²
    Łazienka
    2,9 m²
    Pom. gosp.
    2,6 m²
    Hol+schody
    4,4 m²
    Salon+kuchnia
    26,2 m²
    Pokój
    9,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Poddasze 30,1 / 45,7

    Hol
    4,7 m²
    Pokój
    6,4 m² / 10,5 m²
    Pokój
    7,7 m² / 11,5 m²
    Pokój
    7,7 m² / 11,6 m²
    Łazienka
    3,7 m² / 7,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

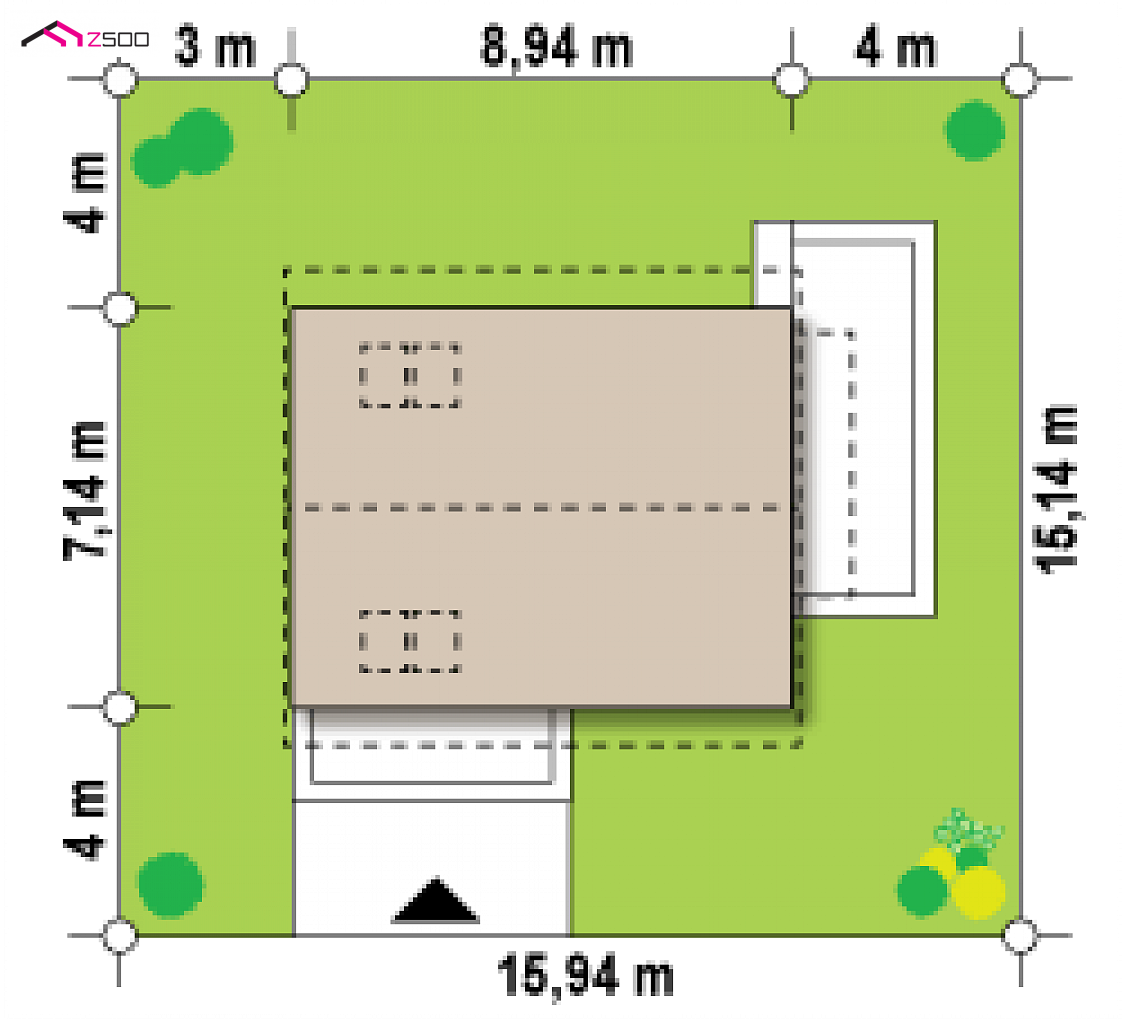

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,94 m
    długość
    15,14 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,94 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    79,1 / 94,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    63,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    222,3 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,35 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    97,25 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,92 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    15,94 x 15,14 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    86,9 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    73,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z211

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 168 300  112 200

    47%36%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Projekt domu Z211 to prosta bryła z miejscowymi okładzinami ceramicznymi i wyrafinowanym detalu.

    Nad wejściem do domu mamy lekki daszek w konstrukcji stalowej. Z sieni dostajemy się do holu z którego prowadzą schody na piętro, oraz wejście do pokoju dziennego który jest przestrzennie powiązany z kuchnią i holem.


    W części parterowej znajduje się również łazienka z prysznicem i pokój gościnny. Parter jako część dzienna domu został zaprojektowany z dużymi przeszkleniami które optycznie powiększają przestrzeń oraz wpuszczają do domu dużo światła.


    Poddasze to część nocna domu z trzema pokojami, oraz z dużą łazienką.

    Z211 to idealny dom dla ludzi ceniących praktyczność. Pełna gama pomieszczeń, sprawia, że znajdzie się tam miejsce dla każdego.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1229
    • - TDV-276
    • - SZ5 Z211 CE (DOM OZ5-51)
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Papileh
    Witam,
    Czy w tym projekcie jest możliwe podpiwniczenie?
    Nasza działka to niestety typowa skarpa i musimy "pod domem" umiescic piwnice z garażem..

    Mietas252
    Witam .My dobudowaliśmy garaz a nad garażem mamy mały stryszek.Kotłownie połaczylismy z aneksem ,a aneks zrobiliśmy w pokoju obok salony.Pod schodami mamy małe pomieszczenie gospodarcze.Na gorze połaczylismy dwa pokoje w jeden.

    Mietas252

    Witam .My dobudowaliśmy garaz ,a nad garażem mamy mały stryszek.Projekt z zewnątrz zmieniony .W srodku połaczylismy kotłownie z aneksem kuchennym a aneks zrobiliśmy w pokoju obok salonu.Na gorze połaczylismy dwa pokoje w jeden.Pod schodami zrobiliśmy małe pomieszczenie gospodarcze .

    Ewelina
    Witam, wybudowaliśmy z211 pod Krakowem, jeśli ktoś chciałby obejrzeć przed kupnem projektu już stojący dom to zapraszam, my z takiej okazji skorzystaliśmy i bardzo nam to pomogło. mój email-ewelka1c@interia.pl

    Renata
    Do Ewelina : Dobry Wieczór Pani Ewelino
    Jesteśmy zainteresowani zakupem tego projektu. Bardzo chętnie skorzystalibyśmy z propozycji oglądnięcia na żywo domu pod Krakowem i poznania zalet i wad.
    Pozdrawiam
    Renata
    tel: 669898609

    Paweł B.
    Proszę o podanie wymiarów tarasu bo w moim projekcje nie ma takich danych nie wiem czy to błąd? Ewentualnie osoby które już wybudowały taras niech napiszą jaka była długość i szerokość bo te wymiary mnie interesują.

    Arek
    Witam serdecznie.Chciałbym zapytać biuro Z500 czy na etapie adaptacji jest możliwość zwężenia budynku do 6,20.Niestety tylko taki szeroki mogę postawić.Jeżeli tak to czy musi to wykonać Z500 czy projektant robiący adaptację. Pewnie z opcją zmiany umiejscowienia okiem i zlikwidowania -pokoju na dole nie ma problemu.Pozdrawiam

    Nick
    Do Arek : Nie znam sytuacji, ale może dałoby się tylko zmniejszyć okapy dachu i nie trzeba byłoby zwężać ścian.

    Arek
    Do Nick : No niestety ale chyba innego wyjścia nie ma jak zmiana konstrukcji dachu.Mam niewielką działkę obok drogi powiatowej i muszę zachować 20 m odstępu co w połączeniu z niewielką działką i zachowaniem 3 metrów odstępu od granicy daje budynek około 6.20-6,21.Innego wyjścia chyba nie widzę. Nie jestem budowlańcem ani architektem ale zwężenie musi nieść za sobą ponowne przeliczenie dachu.Może się mylę.Boję się ,że po zwężeniu budynku do 6,20 pokoje na górze będą mikroskopijne.Podoba mi się projekt ale coraz bardziej rozważam zmianę z211 na z297 tylko wiąże się to ze zmianą WZ.

    Nick
    Do Arek : Jeżeli działka przypadkiem ma szerokość mniejszą niż 16 m to można budynek posadowić 1,5 metra od granicy

    Kamila
    Po obejrzeniu domku Michała C. jestem pod wrażeniem... w związku z powyższym proszę o kontakt e'mailowy. Mój adres: polo346@wp.pl

    Mietas252
    Witam.My budujemy w kujawsko-pomorskim .Dobudowalismy garaz i zrobiliśmy stryszek nad garażem.Powiekszylismy kotłownie kosztem aneksu kuchennego a kuchnie zrobiliśmy w pokoju obok salonu.

    Justyna
    Witam wszystkich budujących ten domek .Zaczynam budowę już za kilka dni chciała bym już mieć etap Pana Michała C pozdrawiam

    Obsługa klienta
    Do Jowita W. : Tak, można zrobić taką zmianę ale trzeba pamiętać, że wtedy zmieni się też poddasze.

    Patrynia
    Witam,czy jest możliwość poszerzenia domu od strony frontowej o metr,i o ile zwiększy się koszt ,bardzo proszę tak mniej więcej.z góry dziękuje
