    Gotowy projekt domu Z209 - Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.

    Z209 odbicie lustrzane

    Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 460
    3 902,50
    Oszczędzasz 557,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 460
    3 902,50
    Oszczędzasz 557,50
    Gotowy projekt domu Z209 - Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.

    Parter 122,7 / 172,0

    Sień
    5,1 m²
    Hol
    6,8 m²
    Garaż
    36,2 m²
    Pomieszczenie gospodarcze
    13,1 m²
    Pokój
    13,7 m²
    Pokój
    19,3 m²
    Pokój
    14,8 m²
    Łazienka
    6,0 m²
    Hol
    5,0 m²
    Łazienka
    4,0 m²
    Kuchnia
    10,5 m²
    Spiżarka
    3,1 m²
    Salon+jadalnia
    34,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.

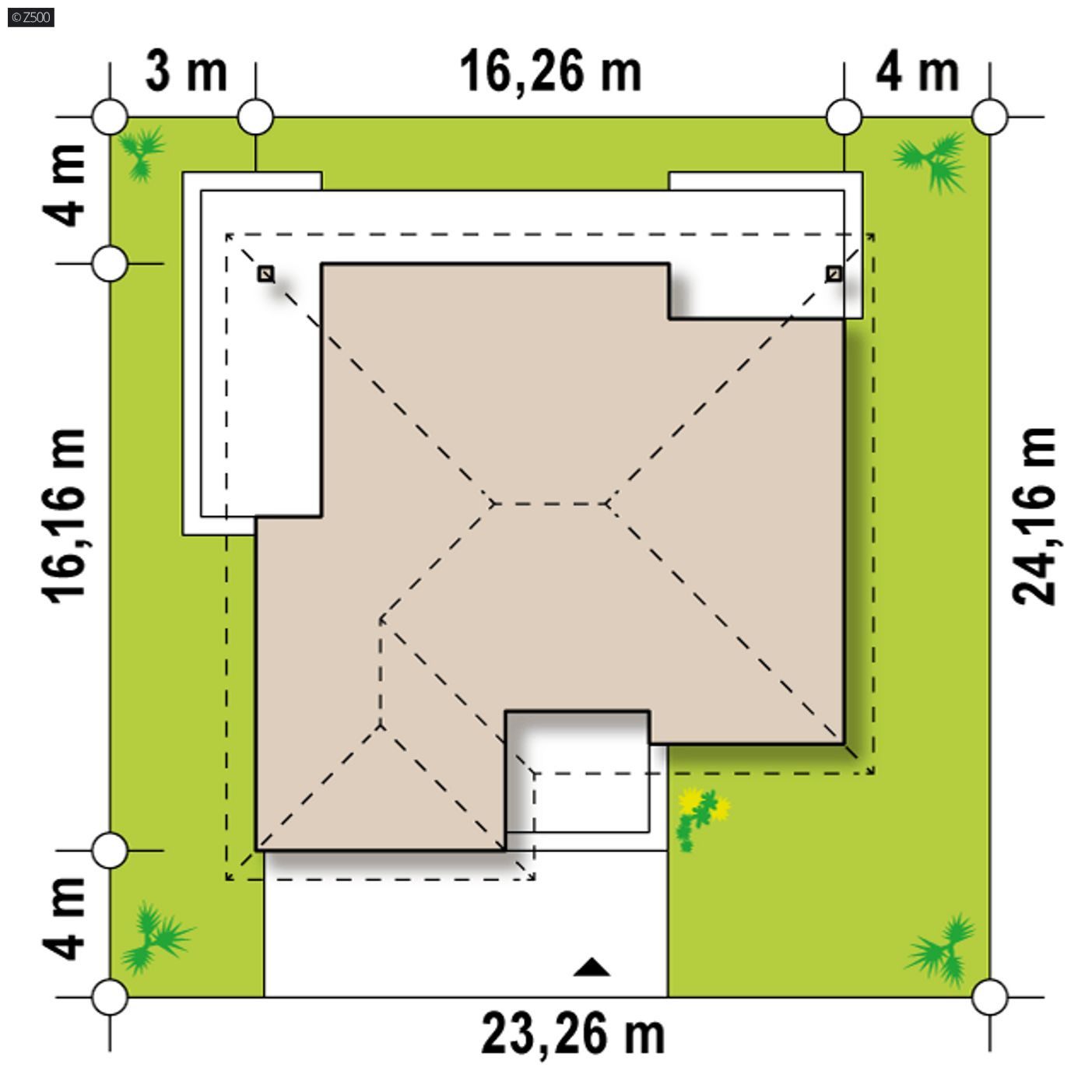

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    23,26 m
    długość
    24,16 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    16,26 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    122,7 / 172,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    212,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    36,2 m²
    Kubatura
    489,14 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,96 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    320,23 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    23,26 x 24,16 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    gont, blacha, blachodachówka, dachówka
    technologia
    murowany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    68,5 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    43,18 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z209

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 332 152  221 435

    46%42%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    gotowy projekt domu Z209 – aranżacja wnętrz, Parterowy dom z obszernym salonem i dużym pom.gospodarczym dostępnym z ogrodu.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 460
    3 902,50
    Oszczędzasz 557,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 460
    3 902,50
    Oszczędzasz 557,50

    Z209 to funkcjonalny dom parterowy z trzema sypialniami. Prostą, zgrabną bryłę urozmaica dwustanowiskowy garaż wysunięty przed front oraz podcięcia od strony salonu i sypialni. Okładziny z drewna i kamienia na elewacjach nadają mu świeży, nowoczesny charakter.

    Głównym atutem Z209 są dwa zadaszone tarasy  oraz obszerne pomieszczenie gospodarcze dostępne także z ogrodu. Strefy reprezentacyjna oraz nocna są wyraźnie wydzielone, co zapewnia domownikom wygodę i komfort użytkowania.

    Strefa wejściowa została zlokalizowana w podcieniu. W sieni i holu zaprojektowano miejsce na pojemne szafy. Z holu dostępna jest łazienka gościnna z prysznicem i małym oknem. Strefa dzienna to przestronny salon o powierzchni 36m2 z kominkiem i wyjściem na taras, połączony z jadalnią oraz kuchnią z widokiem na podjazd. Jest tu także miejsce na sporą podręczną spiżarkę. W części nocnej zaprojektowano łazienkę z wanną oraz trzy wygodne sypialnie, każda posiada własne wyjście na taras.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1227
    • - TAY-575
    • - SZ5 Z209 CE (DOM OZ5-36)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 460
    3 902,50
    Oszczędzasz 557,50

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Basia
    Projekt super, rewelacja. Bardzo nam się podoba mamy tylko jedno pytanko czy jest możliwość zmniejszenia garażu o metr, chcemy go po prostu troszkę skrócić....

    Asia K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy można skrócić garaż dosłownie o 20 cm, tak aby cały dom miał max. długość 15,8 m? Czy firma Z500 może zrobić taką zmianę w projekcie i jaki to byłby koszt?

    Grzegorz K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Poda ktoś przybliżony koszt budowy domu z instalacją etc. aby można było się już umeblować ?

    Piotrek
    Witam
    Mam pytanie do tych co już wybudowali już lub są w trakcie budowy, jaki jest koszt stanu surowego zamkniętego?
    Jeśli ma ktoś jakiś kosztorys bądź jakieś wskazówki dotyczące budowy tego domu to bardzo proszę na e-mail m.piotrek88@tlen.pl
    Pozdrawiam i życzę sukcesów na budowie :)

    Piotr W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam , odświeżę temat.
    Może ktoś jest w trakcie budowy Z 209 ?
    Ja jestem po zakupie projektu teraz na etapie załatwiania papierologi , a na wiosnę planuję ruszyć z budową.
    Pozdrawiam.
    Piotr.

    Daniel
    Witam chciałbym otrzymać od państwa rzut parteru projektu z 209 po następujących zmianach lewa ściana za garażem przesunięta w lewo równo ze ścianą garażu co powiększa dwa pokoje w środku troszkę szerszy korytarz kosztem pokoju a w tym największym pokoju wykrojona łazienka z osobna pralnia, łazienka i pralnia muszą mieć okna w miejsce dużej łazienki garderoba wielkość pomieszczeń według państwa uznania ten pokój może mieć wtedy ok 13 m2 reszta na łazienkę i pralnie dziękuję pozdrawiam

    Paulina
    Do Dardzik : Witam. Bardzo proszę o dokładny adres tej budowy koło Wrześni. Chcielibyśmy go zobaczyć w rzeczywistości. Pozdrawiam. Mój adres to paulina.stasiak@buziaczek.pl

    Grzegorz
    Do Dardzik : Dzień dobry
    Czy byłaby możliwość odwiedzenia Państwa budowy, jeżeli tak to proszę o kontakt balagrzegorz@wp.pl.

    Paulina
    Do Szymon : Witam. Czy mógłbyś podać dokładny adres budowy? Ja zaczynam w tym roku i chciałabym zobaczyć ten domek w realu. Mój adres to paulina.stasiak@buziaczek.pl . Z góry dziękuję i pozdrawiam.

    Ania
    Witam, poszukuje kogoś z woj. pomorskiego lub okolic, kto buduje z209, chciałabym zobaczyć dom na żywo, my jesteśmy na etapie zalatwiania pozwolenia na budowę.

    Mateusz
    Do Ania : Czy mogłaby się Pani do mnie odezwać ? Planujemy budowę tego domu również i miałym do Pani kilka pytań. Pozdrawiam.

    Zbych
    Zbych
    Mam pytanie do osób które już mieszkają w tym budynku . Jaki typ stropu został wybrany i co za tym przemawiało? Cz ktoś wybrał strop drewniany a jeżeli tak to jak on się sprawuje?

    Basia
    Projekt super, rewelacja. Bardzo nam się podoba mamy tylko jedno pytanko czy jest możliwość zmniejszenia garażu o metr, chcemy go po prostu troszkę skrócić....

    Asia A.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,

    Ile wynosiła by powierzchnia użytkowa poddasza, jeżeli byłby przerobiony plan na poddasze użytkowe?

    Czy w przyszłości mają Państwo plany na dodanie wariantu z użytkowym poddaszem?

    Na pewno dużo osób byłoby zainteresowanych takim właśnie rozwiązaniem.

    z209 jest super projektem.

    Wiola N.
    Witam! Czy dałoby się w holu umieścić schody na strych? Przesunąć łazienkę kosztem sypialni, a tam gdzie teraz szafa wnękowa (na wprost wejścia) utworzyć schody, tak by w przyszłości mieć możliwość zrobienia użytkowego poddasza. Projekt super tylko własnie mi na tych schodach zależy i dla mnie zbędny ten "tylny" taras z sypialni. Poza tym chciałabym podnieść kąt nachylenia dachu na 30st by w przyszłości poddasze można zrobić :)

    Damian
    Witam, czy istnieje możliwość dostosowania tego projektu do działki o szerokości 21.5 m? np. kosztem zmniejszenia garażu na pojedynczy? Pozdrawiam

    Obsługa klienta
    Do Damian : Niestety, trzeba zmniejszyć szerokość i powierzchnię całego domu. Przy 21,5m szer. działki Pana projekt powinien mieć 13,5m szer.. Po 4m odsuwamy od granicy, jeśli warunki zabudowy nie nakazują inaczej. Gdy w ścianie nie ma okien lub drzwi, można zbliżyć do granicy na 3m.

    Damian
    Właśnie chodzi mi o zmniejszenie powierzchni i szerokości całego domu. Czy da się to zrobić i jakie będą koszty adaptacji
