Projekty domów
Adaptacja i zmiany
Dla deweloperów
Plac budowy

Załóż konto Z500
Zyskaj pełne wsparcie

Co zyskujesz?

  • rysunki szczegółowe do projektu
  • kontakt z innymi użytkownikami
  • informację o budowach w okolicy
  • specjalne promocje
  • obserwację innych budujących
  • dodawanie do ulubionych
Podziel się

    Skopiuj Link


    UWAGA! Aby więcej nie wyświetlać tego okna, wyłącz w ustawieniach bloga proponowanie publikacji wpisów w mediach społecznościowych.
    WT2017wybierz
    WT2021wybierz
    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.
    Gotowy projekt domu Z199 - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

    Z199 odbicie lustrzane

    Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 330
    3 464
    Oszczędzasz 866
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 330
    3 464
    Oszczędzasz 866
    Gotowy projekt domu Z199 - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

    Parter 167,3 / 203,7

    Sień
    4,7 m²
    Schowek
    3,1 m²
    Hol
    6,4 m²
    Łazienka
    7,4 m²
    Kuchnia
    11,7 m²
    Spiżarka
    2,0 m²
    Salon
    40,4 m²
    Hol
    6,3 m²
    WC
    3,5 m²
    Pralnia
    3,1 m²
    Łazienka
    2,7 m²
    Pokój
    17,3 m²
    Pokój
    16,8 m²
    Pokój
    14,8 m²
    Pokój
    15,8 m²
    Pom. gosp.
    9,0 m²
    Garaż
    36,4 m²
    Garderoba
    2,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

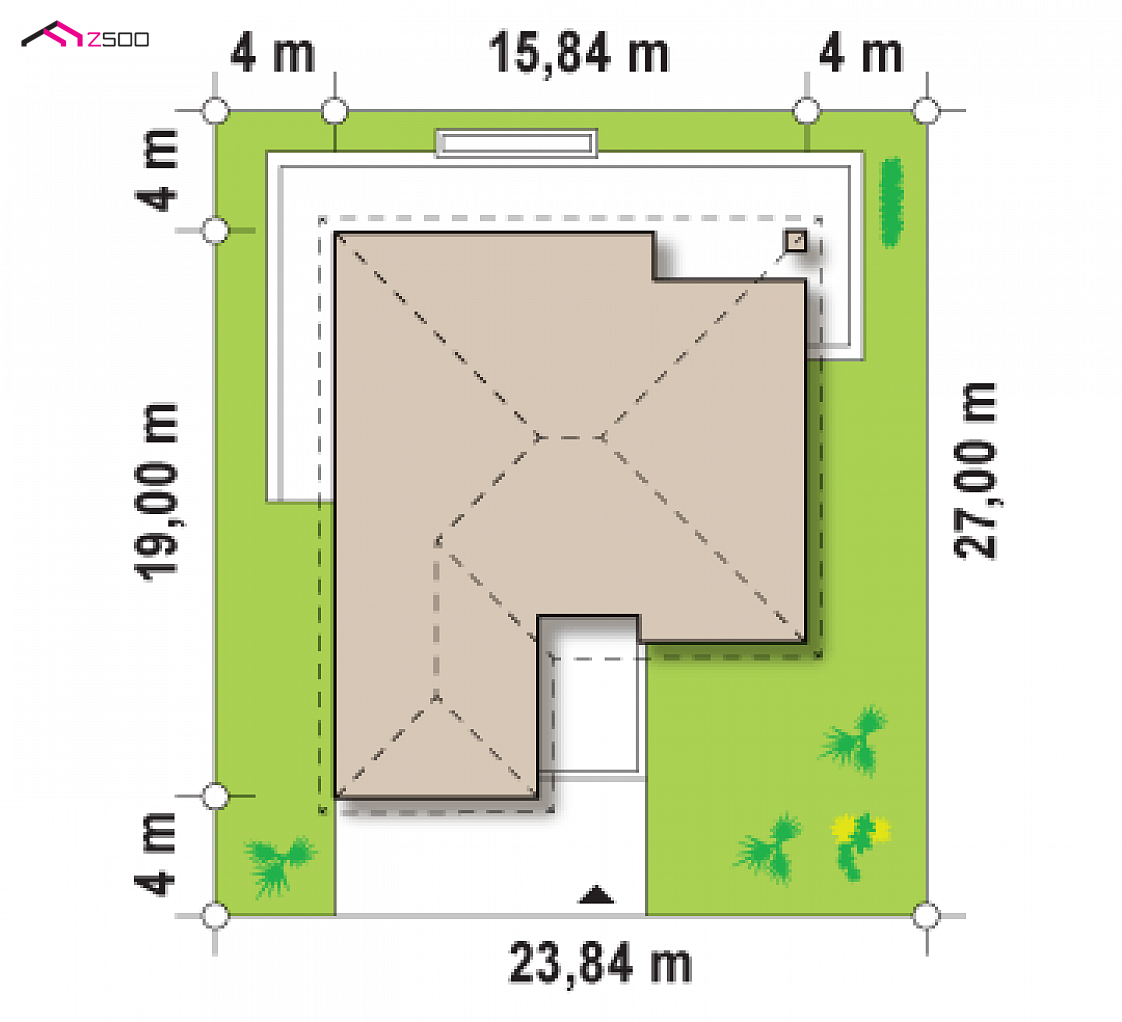

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    23,84 m
    długość
    27 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    15,84 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    167,3 / 203,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    242,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    36,4 m²
    Kubatura
    539,7 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,66 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    319,87 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    23,84 x 27 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    82,7 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    69,9 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z199

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 428 280  285 520

    49%36%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    gotowy projekt domu Z199 – aranżacja wnętrz, Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 330
    3 464
    Oszczędzasz 866
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

    Projekt Z199 to atrakcyjny parterowy dom z kolekcji VELA.

    Przestronny salon o powierzchni 40mkw oraz cztery duże sypialnie to jego główne atuty. Wnętrze posiada bogaty i przemyślany program funkcjonalny. Strefy dzienną oraz nocną wyraźnie wydzielono, co podnosi komfort użytkowania. Obszerna strefa dzienna została podzielona na aneksy. Daje to możliwość swobodnej aranżacji. W części "zamkniętej" dla gości zaplanowano cztery sypialnie z dużymi oknami balkonowymi, wygodną łazienkę oraz pralnię. Sypialnia gospodarzy to azyl z oddzielną garderobą i prywatną łazienką oraz wyjściem na zadaszony taras. Dodatkowe zalety projektu to spora sień z miejscem na pojemne szafy i przejściem do garażu, podręczny schowek, duże pomieszczenie gospodarcze, wc z prysznicem w strefie dziennej oraz pojemna spiżarka przy kuchni.

    Z199 to dom dla ludzi ceniących wygodę i komfort. Subtelny detal wykończenia elewacji oraz ciepły kolor drewna nadają mu wdzięku i elegancji.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1218
    • - TGM-941
    • - SZ5 Z199 CE (DOM OZ5-54)
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu
    Gotowy projekt domu  - Dom parterowy z przestronnym salonem i 4 pokojami oraz z garażem od frontu

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 330
    3 464
    Oszczędzasz 866

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Marcin
    Dzień dobry :)

    Czy nie planują Państwo jakiegoś odświeżenia tego domu w postaci albo aktualizacji, albo nowego projektu na bazie Z199 ?
    Uważam, że to bardzo dobry projekt, z dużym potencjałem, ale być może zasługuje na lekką mordernizację - czy to od strony projektowej, czy chociażby bardziej aktualnych wizualizacji :)

    Paweł
    Bardzo proszę o info od kogoś kto wybudował taki domek w Lublinie lub okolicach, chciałbym go zobaczyć na żywo, przynajmniej z zewnątrz, z góry bardzo dziękuję. pawelpalak@op.pl

    Bożena
    Dzień dobry, czy ktoś może wybudował taki domek a małopolsce? zależałoby nam go zobaczyć proszę o informację , z góry dziękuję

    Drodzy Panie i Panowi, Pragnę zwrócić się z uprzejmą prośbą. Czy są szanse aby udzielił ktoś z Panstwa kilku odpowiedzi w sprawie projektu Z-199. Konkretnie chodzi mi jakie mam przyjąć koszty budowy - stan surowy zamknięty, bo od tych ślepych kosztorysów to oszaleć można,tylko CI którzy ten dom sami zrealizowali są w stanie naprawdę tylko pomóc, nie oczekuję o nikogo udzielenia żadnych danych poufnych, sam mam jak większość ograniczony budżet i nie chce utkną pod więźbą bo jak czytam ten internet to zawrót głowy nic nie wiadomo. W jednym 160 tys w drugim 220 tyś w trzecim kompletnie bzdury i tak kazdy inny. Będę wdzięczny za każdą odpowiedz, Pozdrawiam tel 730070087 mrowinskiartur@gmail.com

    Jakub
    Waham się w wyborze pomiędzy trzema projektami z pracowni z500. Są to 311, 207 i 199. Zależy nam z żoną aby pokoje były ustawne, Koło 14m., sypialnia rodziców ma mieć garderobę i łazienkę, nadto w domu ma znaleźć się sauna a dodatkowym plusem byłoby osobne pomieszczenie z pralnia. Wszystko to przy uzyskaniu jak najmniejszej kubatury. Z chęcią zapoznam się z panstawa przemyśleniami. Mile widziane komentarze.

    Rafał
    Witam, chciałbym zapytać czy byłaby możliwość wykonania wizualizacji projektu Z199 z dachem o kącie nachylenia 30?

    Rafał
    Oto dom ukończony w 99% i już zamieszkały :). W przyszłym roku malowanie jeszcze elewacji i wykończenie tarasu.

    Rafał
    Wg świadectwa moj dom (powiększony o prawie 20 m2) ma Ep = 50 i Ek=33 więc chyba niezle w porównaniu do pierwowzoru - osiągnięte naprawdę nieznacznym kosztem ( praktycznie jedynie grubsze izolacje + rekuperacja + okna 3 szybowe, wg, mnie gra warta świeczki.

    Paweł
    Do Rafał : Witam, czy jest możliwość obejrzenia państwa domku, jestem z Lublina, ciekaw jestem jak wygląda" na żywo" bo jestem bardzo zainteresowany tym projektem? pls o info, pawelpalak@op.pl

    Rafał
    Budowa zakonczona we wrześniu.
    Zamieszkaliśmy od połowy października.
    Wg swiadectwa energetycznego moj dom ma Ep=50,4 wiec chyba jest niezle, a osiagnieto to zostalo niewielkim kosztem glownie po przez zwiekszenie grubosci warstw ocieplenia.
    Koszt.... stan tzw developerski wliczajac w to wykonanie podjazdu plus oplotowanie dzialki i wykonanie ogrodzenia wrontowego z klinkieru wraz z pbrama przesówną i automatyczną wyszedl ok 380 tys wiec chyba calkiem przyzwoicie biorą pod uwage ze nasz dom jest wiekszy ( dluzszy garaż o 2,5 m ).
    Jesli ktos bylby zainteresowany w poprowadzeniu podobnej budowy ( inwestorstwo zastępcze) w okolicach Poznania to jestem do dyspozycji.
    Co bym zmnienil na dzis? Sciane pomiedzy kotlownia a pokojem na zdecydowanie grubszą - ja mam 12 i niestety delikatnie slychac prace kotla ( tylko podczas jego pracy na wysokich paramatrach)
    Oglonie dom jest bardzo przyjemny w uzytkowaniu i polecam ten projekt.
    Kontakt do mnie 531 660 610 ( rady, porady itd :) )

    Eliza
    Już dokładnie nie pamiętam wszystkich nazw firm. Dachówka chyba premion creaton, koszty: chyba 150 stan surowy a wykończenie to już uuuuuuuuuuuuuu ze 300 na pewno

    Paweł
    Do Eliza : Witam, czy jest możliwość obejrzenia państawa domku, jestem z Lublina, ciekaw jestem jak wygląda" na żywo" bo jestem bardzo zainteresowany tym projektem? pls o info, pawelpalak@op.pl

    Jakub Ozdowski
    Witamy, również zastanawiamy się nad projektem domu z199 i bardzo chętnie obejrzelibyśmy taki domek na żywo, wysłuchali cennych rad i wskazówek... Czy ktoś buduje taki domek i umożliwi obejrzenie go? Kontakt na Emila: emilia.szarecka@gmail.com

    Ewelina
    Do Eliza : Witam czy mogę prosić o zdjęcia pomieszczeń oraz informacje dotyczące kosztów budowy poszczególnych etapów i użytych materiałów. Z góry dziękuję ewelina.bar@op.pl

    Mary
    Do Eliza : witam:) jestesmy z mężem napaleni na ten projekt;) będę bardzo wdzięczna za przesłanie mailaem kosztow i więcej zdjęć:) wygląda super! (maria@pyczak.com)

    Do Eliza : wow cudo !! własnie tego szukałam :) przepiękny, kolorystycznie przepiękny, czy można bliższe info o kosztach, zmianach i foto dostać na priv czy macie rolety zewnętrzne?, rekuperację, jakie to drzwi, okna i brama garażowa ??
    Tez jestem z Lublina możecie jakieś firmy polecić??
    Pozdrawiam bardzo serdecznie i z góry dziękuję za wszelkie informacje

    wow cudo !! własnie tego szukałam :) przepiękny, kolorystycznie przepiękny, czy można bliższe info o kosztach, zmianach i foto dostać na priv czy macie rolety zewnętrzne?, rekuperację, jakie to drzwi, okna i brama garażowa ??
    Tez jestem z Lublina możecie jakieś firmy polecić??
    Pozdrawiam bardzo serdecznie i z góry dziękuję za wszelkie informacje
