Gotowy projekt domu Z196 - Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.

Z196 odbicie lustrzane
Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.

murowany
murowany
dostępność projektu: 3 dni robocze
5 550
4 995
Oszczędzasz 555
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 550
4 995
Oszczędzasz 555
Gotowy projekt domu Z196 - Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.

Parter 136,7 / 178,9

Sień
3,7 m²
Hol
11,7 m²
Salon+jadalnia
29,0 m²
Kuchnia
9,0 m²
Spiżarka
2,3 m²
Łazienka
3,4 m²
Gabinet
14,4 m²
Hol
7,5 m²
Pokój
14,0 m²
Pokój
14,3 m²
Łazienka
8,4 m²
Pokój
16,5 m²
Garderoba
2,5 m²
Pomieszczenie gospodarcze
5,8 m²
Garaż
36,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.

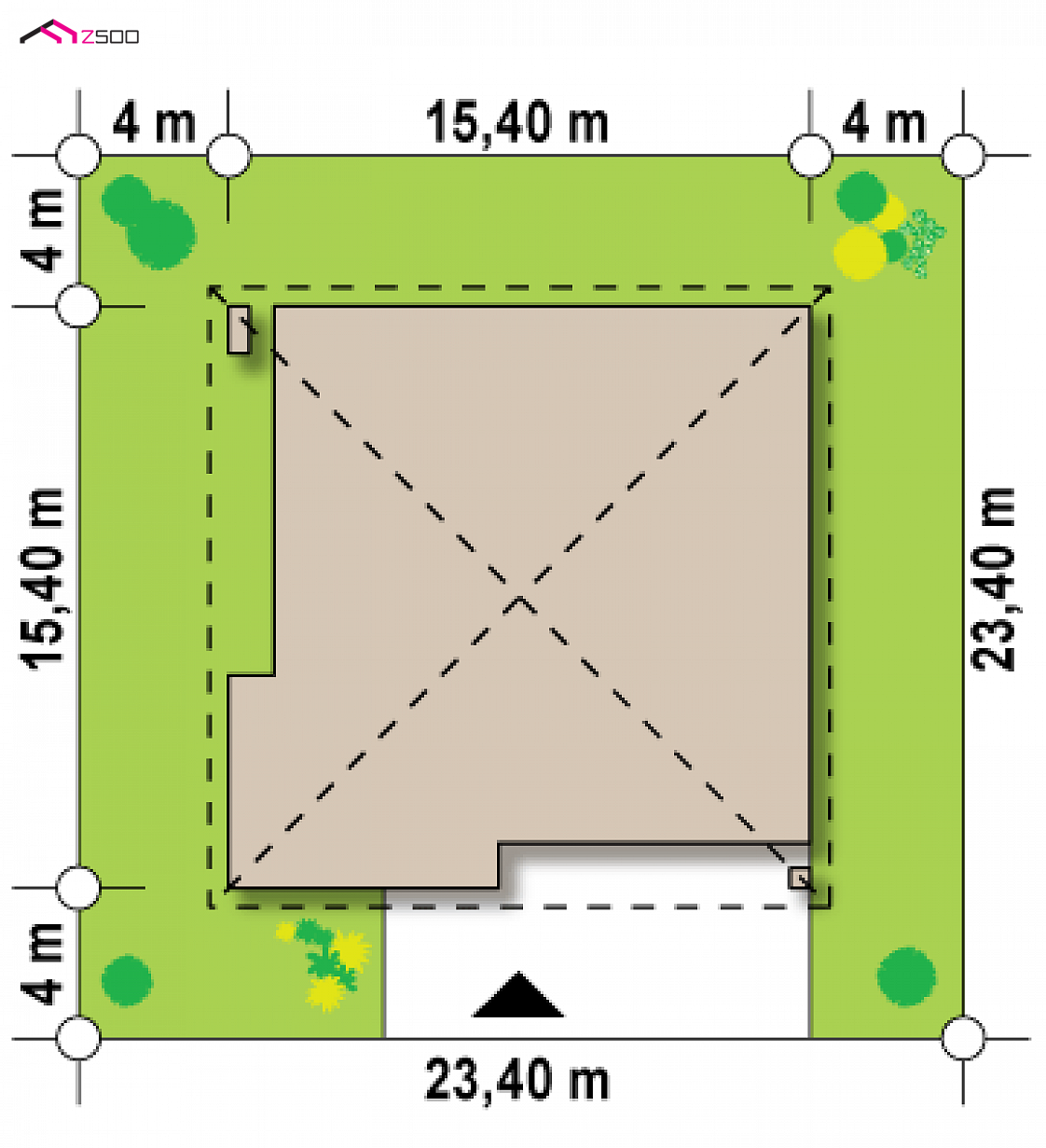

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,36 m
długość
23,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,36 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
136,7 / 178,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
219,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,5 m²
Kubatura
506,48 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,42 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
20°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
290,06 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,36 x 23,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
wiązary
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
66,5 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
41,36 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z196

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
gotowy projekt domu Z196 – aranżacja wnętrz, Komfortowy dom parterowy z garażem dwustanowiskowym i dachem kopertowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 550
4 995
Oszczędzasz 555
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 550
4 995
Oszczędzasz 555

Z196 to elegancki dom parterowy z garażem dwustanowiskowym, przekryty dachem kopertowym. Prostą bryłę zdobią subtelne elementy wykończenia elewacji, które nadają mu nowoczesnego charakteru.

Strefa dzienna to przestronny salon z częściowo otwartą kuchnią i wyjściem na zadaszony taras. W holu przewidziano miejsce na pojemne szafy, podręczną spiżarkę, wygodną łazienkę oraz gabinet, który może również pełnić rolę pokoju gościnnego. W wydzielonej strefie nocnej znajdują się trzy obszerne sypialnie oraz komfortowa łazienka z wnęką na pralkę. Sypialnia rodziców posiada własna garderobę. W niemal wszystkich pomieszczeniach zaprojektowano duże okna balkonowe, dzięki czemu dom będzie otwarty na otaczający ogród. Dla miłośników dużych przestrzeni istnieje możliwość powiększenia salonu i zaaranżowania kuchni w miejscu gabinetu.

Z196 to funkcjonalny i urokliwy projekt domu. Harmonijnie wkomponuje się w każdy krajobraz i typ działki.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1215
  • - TXK-469
  • - SZ5 Z196 CE (DOM OZ5-64)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 550
4 995
Oszczędzasz 555

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Stan K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
Czy jest już dostępny ten projekt w wersji z sufitem żelbetowym i kątem nachylenia dachu 30 stopni?

Obsługa klienta

  • Usuń ze znajomych

Do Stan K. : Dzień dobry,
obecnie posiadamy wersję murowaną jedynie z wiązarami.
Można wprowadzić taką zmianę, w przypadku zainteresowania prosimy o kontakt na studioadaptacji@z500.pl - przygotujemy bezpłatną wycenę i ustalimy z konstruktorem możliwości zmiany.

Przemek
Witam,
I co z tą wersją ze stropem żelbetowym?
W realizacjach widzę że buduje się ze stropem żelbetowym, a projekt jest na wiązary?

Obsługa klienta

  • Usuń ze znajomych

Do Przemek : Dzień dobry,
w projekcie tego domku typowego strop jest drewniany, natomiast zmianę stropu na żelbetowy można wprowadzić na etapie adaptacji projektu.
Pozdrawiamy serdecznie.

Przemek
DoObsługa klienta: Ta adaptacja jest robiona przez Państwa czy przez lokalnego architekta?
I czy po zmianie stropu na żelbetowy, dużo się zmienia w samym oryginalnym projekcie (np. grubsze ściany, dodatkowe podpory, mocniejsze fundamenty,...?)

Obsługa klienta

  • Usuń ze znajomych

Do Przemek : Taka zmiana jest wprowadzana przez lokalnego architekta. Oczywiście będzie ona wymagała sprawdzenia konstrukcji. Na pewno zmieni się grubość stropu oraz wysokość wieńca, dlatego całość wymagałaby analizy. Jeżeli jest Pan zainteresowany bezpłatna wyceną zmian, zachęcam do uzupełnienia formularza na stronie https://z500.pl/blog/1765,studio-adaptacji-oferta.html
Pozdrawiamy serdecznie.

Mateusz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Projekt wnętrz przestarzały, ale to kwestia gustu. Projekt domu za to piękny, brakuje tylko pomieszczenia na pralnie :( szkoda, ze nie ma np. wariantu, który byłby np. dłuższy o 1,5 metra. Aktualizacja kosztorysu 2017r to bardzo cenię, ale trochę mało wzrosła cena budowy bo według kosztorysu z 2014r, a aktualnego z 2017r - sierpień; to różnica tylko 23 tys - coś bardzo mało.

Mateusz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Przydałaby się również wizualizacja dookoła domu tak jak to jest w innych projektach (video na vimeo) świetna sprawa, a przy tym projekcie tego brakuje, ale mam nadzieje, że wkrótce się ukaże.

Joanna
Witam! Od dłuższego czasu poszukuję domu choć trochę podobnego do z196, ale niestety takowego nie znalazłam. Projekt jest piękny, wizualnie i wielkościowo stanowi niemalże ideał dla mnie. Lecz w naszym przypadku wejście do domu jest od strony północnej, więc ten projekt nie może być odpowiednio usytuowany na naszej działce. Zastanawiam się czy dało by się tak przerobić projekt by salon znajdował się od strony południa?

Leszek
Do Joanna : Czy zawsze salon musi być od południa?? Mam kilku znajomych co z tego zresygnowalo pomysłu i to był strzał w 10-tke...kyo się lubi smażyć po 50-tce...??:)

Obsługa klienta

Do Joanna : Dzień dobry, można przerobić dom w taki sposób, aby z salonu powstały 2 sypialnie a nad kuchnią utworzyć salon, kosztem 2 pokoi.

Tomek
Czy posiada ktoś zestawienie materiałów dla tego projektu i by mógł odstąpić? Pozdrawiam budowadomuosiek@wp.pl

Marta W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam czy jest możliwość zmiany kąta nachylenia dachu na 30 stopni?? Niech żyje plan zagospodarowania przestrzennego ;(.

Obsługa klienta

  • Usuń ze znajomych

Do Marta W. : Oczywiście jest taka możliwość. W tym celu proszę o kontakt ze Studio Adaptacji Z500 studioadaptacji@z500.pl

Krzysiek C.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy w kosztorysie ujęta jest dachówka- Tegalit? Jako założyliscie koszt wiązarów? Czy ze względu na zastosowanie wiązarów zrezygnowaliście z części ławy fundamentowej oraz ścian nośnych?

Krzysiek C.

  • Usuń ze znajomych
  • Dodaj do znajomych

DoObsługa klienta: W kosztorysie nie ma odpowiedzi na żadne z moich pytań

Monika
Witam!
Czy ktoś może buduje Z196 w Warszawie, Piasecznie lub okolicach. Jesteśmy z mężem na etapie fundamentów, ale jeszcze rozważamy pewne zmiany do projektu (zwłaszcza do projektu dachu). Jeśli ktoś chciałby się podzielić swoimi doświadczeniami i umożliwił obejrzenie swojego domu bardzo proszę o kontakt: monika_kiepas@o2.pl.

Piotr W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy ktoś buduje z196 w warmińsko-mazurskim lub w okolicach? Kupiliśmy z mężem projekt, ale przed podjęciem konkretnych decyzji chcielibyśmy go zobaczyć "na żywo". A może chociaż moglibyśmy zobaczyć zdjęcia ewentualnych realizacji. Z góry dziękujemy!
Nasz adres lysy.o.pw@gmail.com

Przemek
Witam poszukuję osoby z dolnego śląska lub wielkopolski która buduje ten dom. Nie ukrywam że bardzo mi się podoba projekt ale wolałbym zobaczyć jak to faktycznie na żywo wygląda. Pozdrawiam

KAMIL
Do Agnieszka : POWIEDZMY ŻE TAK 320 TYS POWINNO WYSTARCZYĆ ALE JA POŚWIĘCIŁEM DUŻO CZASU NA NEGOCJACJE CEN BO I 400 TYS NIE STARCZY

Jarek
Do KAMIL : zapomniałem o emailu: korzeniowski@mail.com
nie mieszkam daleko tylko 100km od Radomia więc chętnie podjadę (nawet najbliższy weekend)

Krzysiek
Do KAMIL : Jestem z Lublina. Czy ja również mogę podjechać i zobaczyć jak wygląda dom "na żywo"? kbos@poczta.fm

Aga S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do KAMIL : Witam, Nie wiem czy Pan jeszcze tu zagląda ale jesteśmy mocno zainteresowani budową tego domu Z196. Mieszkamy niedaleko Radomia ( 40 km) i było by super jakbyśmy chociaz z zewnątrz mogli obejrzeć ten domek. Email : tosidor@gmail.com

Arkadiusz
Do KAMIL : Witam byłbym zainteresowany obejrzeniem pana domu ponieważ również myślimy o tym projekcie a jesteśmy ze świętokrzyskiego.
Prosiłbym o kontakt na email ap744739@onet,pl

Talcia F.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do KAMIL : Witam. Ja również chętnie zobaczyłabym jak dom wygląda w realu a mieszkam 15 km od radomia. Jeśli jest taka możliwość proszę o informację na maila talcia6@gmail.com

Krzysiek
Czy ktoś buduje/wybudował dom Z196 lub Z51 w woj. lubelskim? Jestem na etapie wyboru projektu i bardzo zależy mi na obejrzeniu takiego domu "na żywo". Może w sąsiednich województwach ktoś buduje? kbos (at) poczta.fm

Grzegorz
Witam
Czy ktoś z południowo-wschodniej (lubelskie, podkarpackie, małopolskie, południe mazowieckiego) Polski buduje lub wybudował ten dom? Proszę o kontakt sunshine600@gazeta.pl

Jarek .B

Witam !!!
Mam pytanie czy jest już opracowany projekt Z196 z betonowym stropem i kontem nachylenia dachu 30% czy tez takie zmiany będę musiał nanieść we własnym zakresie ?

Obsługa klienta

  • Usuń ze znajomych

Do Jarek .B : Nie mamy w ofercie dostępnego tego projektu ze stropem żelbetowym, taką zmianę może dla Pana wykonać architekt adaptujący projekt do działki w porozumieniu z konstruktorem. To samo dotyczy zmiany kąta nachylenia dachu. Zmiany możemy również dokonać w naszym Studiu Adaptacji - info@studioadaptacji.pl
