    Gotowy projekt domu Z188 - Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.

    Z188 odbicie lustrzane

    Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z188 - Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.

    Parter 70,2 / 99,1

    Sień
    5,4 m²
    Hol
    7,8 m²
    Salon+jadalnia
    29,7 m²
    Kuchnia+spiżarka
    11,4 m²
    Gabinet
    10,2 m²
    Hol
    2,0 m²
    WC
    3,8 m²
    Garaż+pom. gosp.
    28,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.

    Poddasze 74,3 / 102,0

    Hol
    6,9 m²
    Pokój
    17,0 m² / 23,2 m²
    Pokój
    15,0 m² / 21,2 m²
    Pokój
    16,3 m² / 22,7 m²
    Łazienka
    4,9 m² / 8,4 m²
    Łazienka
    7,1 m² / 12,4 m²
    Garderoba
    3,2 m²
    Garderoba
    4,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Jednorodzinny dom z garażem w bryle oraz użytkowym poddaszem.

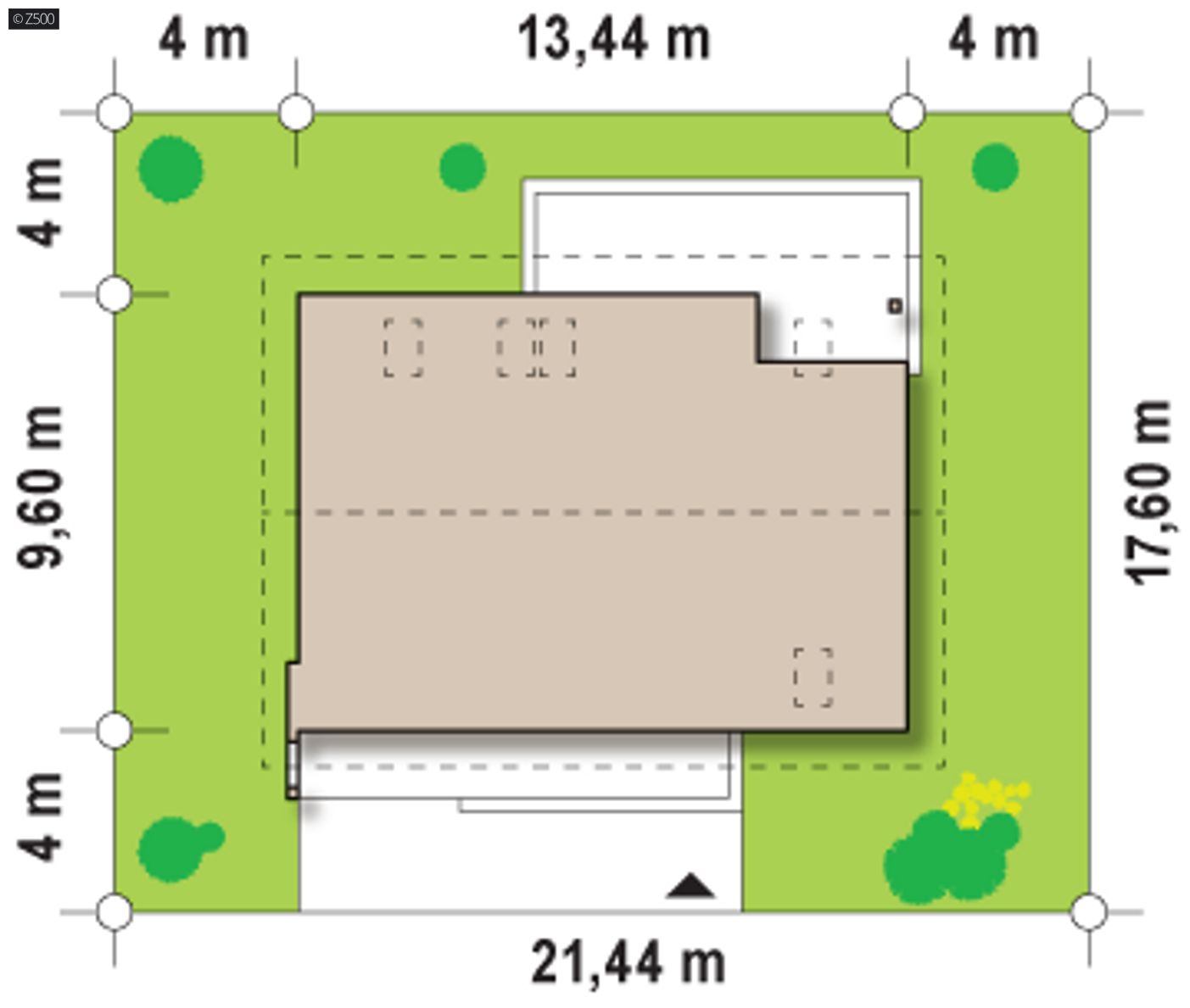

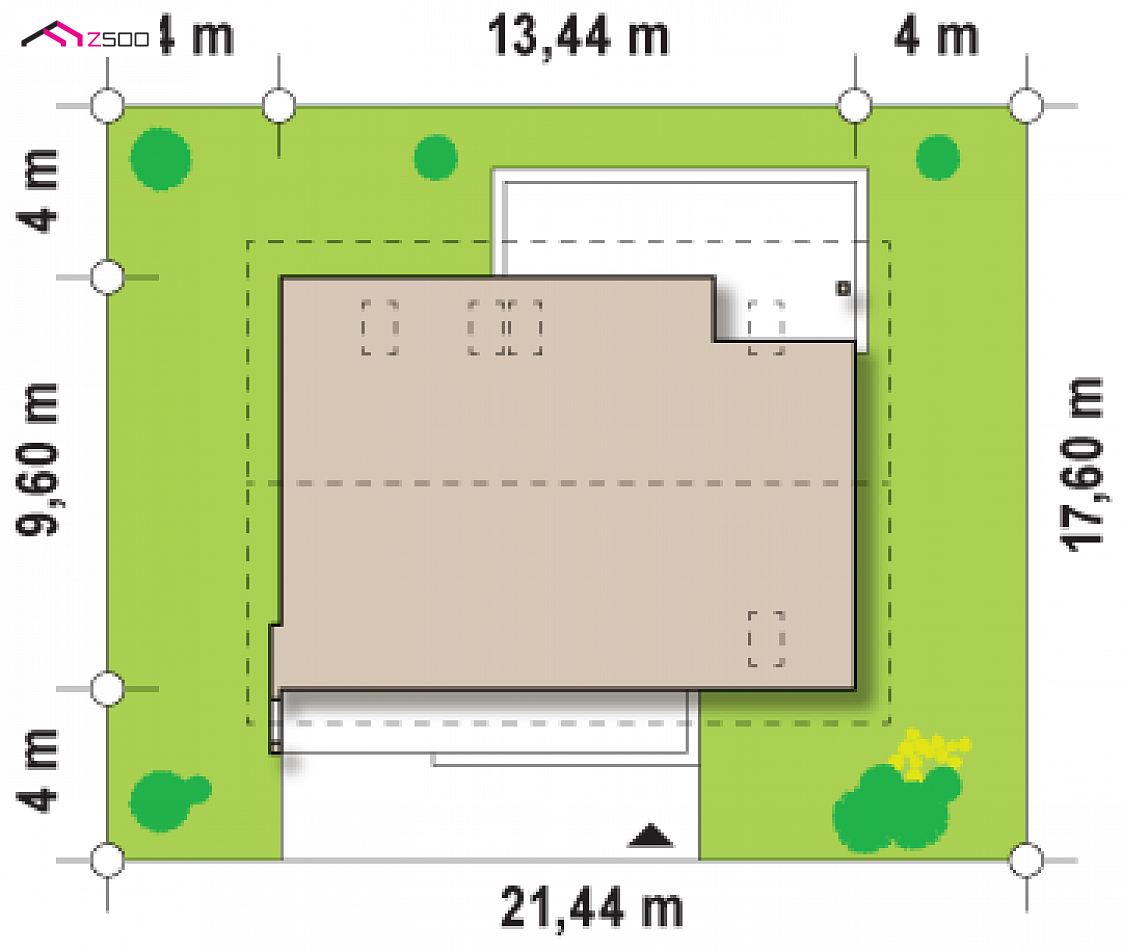

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,44 m
    długość
    17,6 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    13,44 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    144,5 / 201,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    129,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    28,9 m²
    Kubatura
    484,4 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,29 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    186,9 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,1 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,44 x 17,6 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z188

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 294 030  196 020

    52%30%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany

    Z188 to niewielki ale funkcjonalny dom z garażem i użytkowym poddaszem. Prostą bryłę urozmaicają ciekawe podziały elewacji uzyskane przez zastosowanie szarego tynku oraz drewna. Nad wejściem zaproponowano nowoczesną formę zadaszenia z pergolą.

    Na parterze zaprojektowano obszerny, atrakcyjny salon. Przewidziano tu wszystkie elementy wygodnej strefy dziennej: kominek, duży rodzinny stół, kącik wypoczynkowy z miejscem na telewizor. Kuchnia nie jest całkowicie otwarta na salon, co zapewnia komfort jej użytkowania. Przylega do niej spora spiżarnia.

    Okna z salonu i kuchni zaprojektowano od strony ogrodu. Na parterze znajduje się dodatkowy pokój na np. gabinet. W holu jest miejsce na dużą szafę oraz schowek pod schodami. Z garażu połączonego z pomieszczeniem gospodarczym można dostać się do domu przez niewielki korytarz. Strefa nocna na piętrze to 3 sypialnie, duża łazienka oraz ogólnodostępna garderoba. Główna sypialnia posiada odrębną łazienkę z garderobą.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1214
    • - TKY-986
    • - SZ5 Z188 CE (DOM OZ5-11)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^


    Mike
    Witam,

    projekt świetny !

    czy możliwe będzie zlikwidowanie ściany oddzielającej kuchnię i salon ale tak żeby nie było konieczności zostawiania kolumny?

    Asia
    witam, czy ktoś może budował dom wg tego projektu i chciałby podzielić sie swoim doświadczeniem? interesuje mnie funkcjonalność domu, naniesione zmiany oraz koszty budowy. pozdrawiam

    Obsługa klienta
    Do Ewa J. : Nie mamy jeszcze takiego wariantu.
    W katalogu jest 'wariant opcjonalny', co oznacza, że oczywiście możemy taką wersję wykonać, jeśli ktoś sobie zażyczy. W celu ustalenia szczegółów prosimy o bezpośredni kontakt. Cena wariantu z garażem 2-stanowiskowym będzie około 300zł wyższa.

    Tomasz Wiącek
    Mam pytanie odnośnie schodów. Zależy mi na tym, aby nie były takie kręte tylko wyprostowane tak jak w projekcie Z113?

    Mike
    Witam,

    projekt świetny !

    czy możliwe będzie zlikwidowanie ściany oddzielającej kuchnię i salon ale tak żeby nie było konieczności zostawiania kolumny?

    Obsługa klienta
    Do Mike : hmm... wizualizacje przedstawiające Z188 są powyżej, pewnie chodzi o wizualizacje wnętrz...?

    Obsługa klienta
    Do Mike : Dążymy do tego, aby wkrótce wszystkie projekty miały swoje wnętrza, jednak jest to proces bardzo czasochłonny....
