Gotowy projekt domu Z187 - Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.

Z187 odbicie lustrzane

Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.
murowany
murowany
dostępność projektu: 3 dni robocze
3 370
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 370
Gotowy projekt domu Z187 - Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.
duża, wydzielona pralnia
praktyczny schowek / garderoba / pokój
duża łazienka

Parter 97,4

Sień
3,2 m²
Hol
2,0 m²
Łazienka
4,0 m²
Schowek
2,0 m²
Salon+kuchnia
23,6 m²
Pokój
10,7 m²
Pom. gosp.
5,6 m²
Sień
4,0 m²
Hol
6,3 m²
WC
2,0 m²
Salon
24,2 m²
Kuchnia+jadalnia
8,3 m²
Schowek
1,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.
wydzielone mieszkanie / biuro
osobne wejścia
prosta bryła

Poddasze 70,4 / 100,8

Garderoba
6,9 m²
Pokój
12,2 m²
Pokój
14,3 m²
Pralnia
4,9 m²
Hol
8,5 m²
Łazienka
9,2 m²
Pokój
14,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom dwulokalowy lub dwurodzinny z oddzielnym wejściem do mieszkania lub biura.

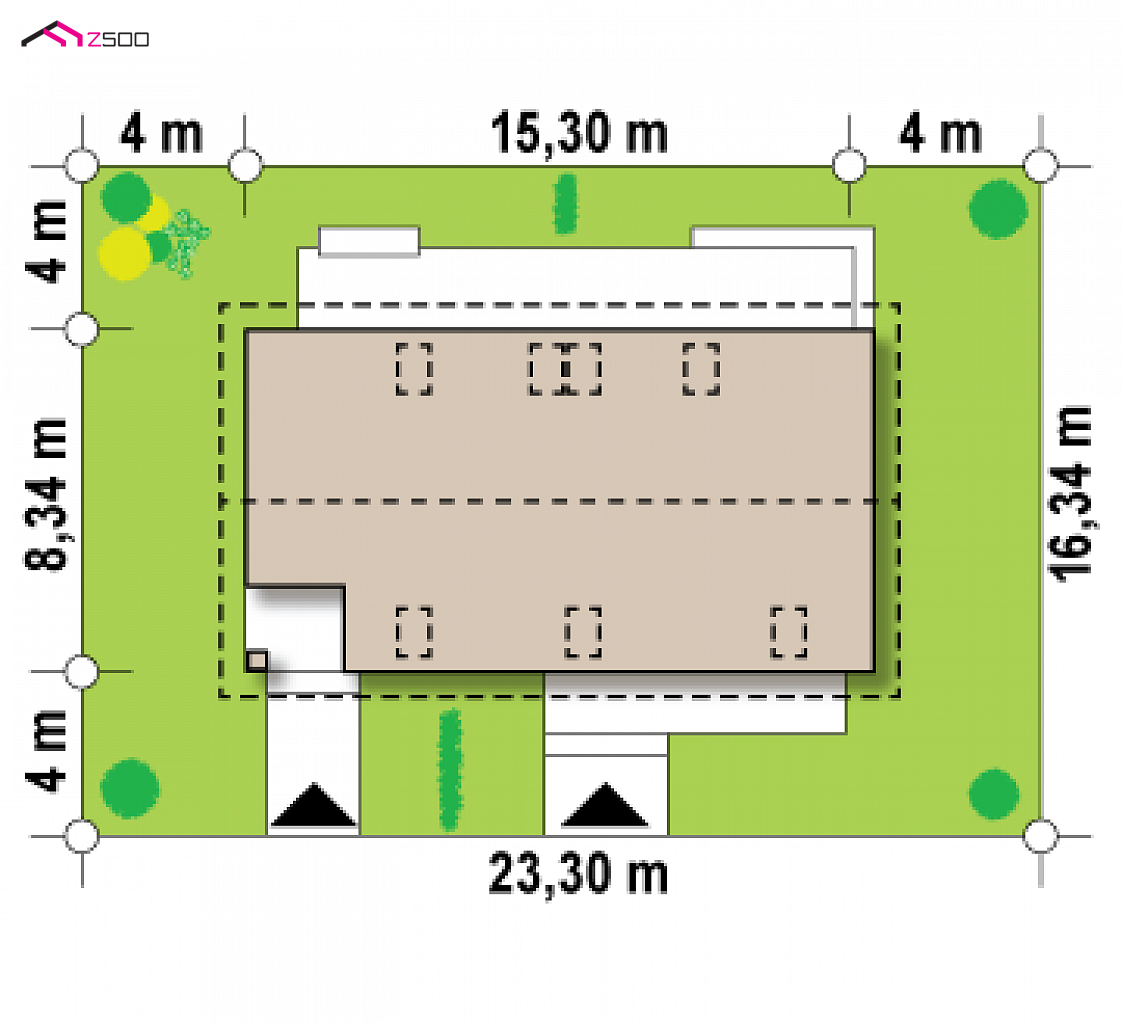

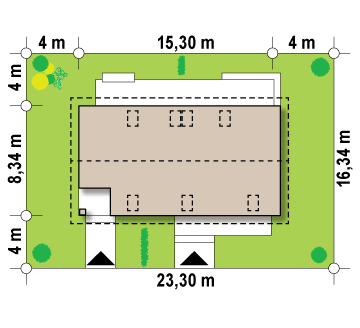

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,3 m
długość
16,34 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
15,3 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
167,9 / 198,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
127,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
473,7 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,37 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
184,46 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,3 x 16,34 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
83,9 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
72,3 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z187

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 311 461  207 641

49%35%16%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 370

Z187 to dwulokalowy dom piętrowy o prostej bryle z dachem dwuspadowym i ciekawym układem funkcjonalnym.

Projekt jest idealną propozycją dla rodziny wielopokoleniowej, która chce zamieszkiwać pod jednym dachem - niezwykle oszczędne i ekonomiczne, jednak często mało komfortowe rozwiązanie. W Z187 dwa różnej wielkości mieszkania połączone są jedynie wspólną kotłownią, każde posiada osobne wejście, co pozwala zachować maksimum intymności.

W lewej części zaprojektowano mniejszy lokal o powierzchni ok. 45mkw z jedną sypialnią oraz kuchnią połączoną z salonem. Jest tu także wygodna łazienka z oknem oraz podręczny schowek.  Drugie mieszkanie pomieści 4-5 osobową rodzinę. Na parterze znajduje się przestronna strefa dzienna - salon, kuchnia  jadalnia oraz mały schowek pod schodami i wc.
Cała powierzchnia poddasza to strefa nocna. Są tu 3 obszerne sypialnie, duża łazienka, osobna pralnia oraz spora garderoba, która może pełnić rolę dodatkowego pokoju.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1213
  • - TYE-724
  • - SZ5 Z187 CE (DOM OZ5-80)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 370

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (01-510) Warszawa, ul. Gen. Zajączka 32, KRS 0000374974 (email kontaktowy: [email protected]).
|
lub
|
podpisz się
^

Ola
Witam, chciałabym budować ten dom na Śląsku, jeśli jest ktoś, kto go buduje/wybudował proszę o kontakt - jakie są ceny na śląsku, czy jesteście zadowoleni. Ola z Rudy Śl.

Maciej
Witam. Czy projekt jest już zaktualizowany pod kątem nowych przepisów dotyczących efektywności energetycznej budynków, które zaczną obowiązywać od 1 stycznia 2014 roku? Jeśli nie, to kiedy można spodziewać się takiej aktualizacji.

Obsługa klienta
Do Maciej : Witam, na dzień dzisiejszy projekt nie jest jeszcze zaktualizowany. Od stycznia 2014 projekty będą wydawane z aktualizacją. Jeśli Pan zamówi projekt w grudniu wystarczy przy zamówieniu zgłosić, że chce Pan otrzymać projekt z aktualizacją.

Ania i Leszek
Witam my tez budujemy ten dom .Obecnie jestesmy na etapie robienia centaralnego na wegiel,tynki juz mamy zrobone.Dokonalismy kilku zmian tj,w kotlowni zrobilismy drzwi na zewnatrz i przedluzylismy dach nad bocznymi wejsciami .Zrezygnowalismy z jednego okna w lazience,a okono zostalo wstawione nad klatka schodowa Pozdrawiamy budujacych

Karol
Do Ania i Leszek : Mam wielka prośbę. Interesuje mnie projekt tego domu ale chciałbym zobaczyć efekt końcowy w realu.

Ela
Do Ania i Leszek : My też będziemy robić ogrzewanie na paliwo stałe - mam nadzieję, że wszystkie instalacje wejdą bez problemu :-) Wejście do małego mieszkania robimy od przodu budynku - będzie dodatkowe miejsce na przechowywanie.

Aneta i Dawid
Do Ania i Leszek : Witam,
czy mogliby Państwo podać koszty które do tej pory ponieśli Państwo przy budowie domu? Będziemy bardzo wdzięczni za odpowiedź, również planujemy budowę tego domu - mamy już projekt.


Ela
Witam, widzę, że ostatnia aktualizacja: 2013.11.23. czy mogę wiedzieć, co zmieniło się w tym czasie. Kupiłam ten projekt 2 miesiące temu, więc dobrze byłoby wiedzieć :-)

Eliza
Witam
Jesteśmy z mężem zainteresowani tym właśnie projektem domu. Chętnie zobaczylibyśmy go w realu. Gdzie najbliżej Kielc można byłoby go zobaczyć.
Pzdr

Elżbieta
Witam, czy firma Z500 poprawi błąd w projekcie, o którym pisze Pan Michał S.?



Michał S.
wielkopolskie, buduje Z187
06 września 2013, 17:52
do Maciej : Jest jeszcze błąd w projekcie w fundamencie , fundament pod schody jest w złym miejscu,
Pozdrawiam
MS

Teresa
Do Elżbieta : Czy można dom obejrzeć w realu u Państwa? Jestem z Poznania, obawiam się czy dom nie jest zbyt ciasny.

Stojajek
Do Teresa : Witam my jesteśmy na etapie stanu surowego właśnie zakładają dach ale nie ma problemu można zobaczyć.

Pozdrawiam
Michał S.

Stojajek
Witam według mojej wyceny to około 420 tys brutto stan deweloperski
ale z instalacją solarną, zmiękczaczem wody, wentylacją mechaniczną z odzyskiem ciepła i odkurzaczem centralnym

Maciej
Do Stojajek : Witam. Czy były jakieś zmiany w projekcie? Przymierzamy się z żoną do budowy tego domu. Obecnie czekamy na doprowadzenie prądu. Jestem z Poznania, a budowa będzie miała miejsce w okolicach Kaźmierza (również Wielkopolska) :) Pozdrawiam.

Stojajek
Do Maciej : Witam zmiany są np: kominy zmienione ze względu na system wentylacji mechanicznej z odzyskiem ciepła , a dwa całkowicie usunięte, łazienka na dole powiększona kosztem skrytki drugiego mieszkania i będzie w niej prysznic, okno zmienione w sypialni w małym mieszkaniu z balkonowego na normalne. lekko przesunięte drzwi wejściowe do małego mieszkania ze względu na większą grubość styropianu 20cm
Pozdrawiam
PS
My też mieszkamy w Poznaniu :)

Stojajek
Do Maciej : Jest jeszcze błąd w projekcie w fundamencie , fundament pod schody jest w złym miejscu,
Pozdrawiam
MS

Stojajek
Do Elżbieta : na razie nie znalazłem, ale musiałem poprosić Z500 o nowe wyliczenia dla więźby c27 bo oryginalnie w projekcie są płatwie c35 a to klasa drewna którą w Polsce trudno zdobyć, ale mam nowe wyliczenia i jest ok.

Stojajek
Do Elżbieta : A i jest istotny szczegół o którym nie wiedziałem wcześniej słupy które podpierają dach mają rozmiar 16x16 i na pewno nie schowają się w ścianie i będzie trzeba kombinować

Ania
Do Stojajek : Wow! Pierwsze realizacje! Gratulacje! Poprosimy o więcej zdjęć i komentarz do projektu :-) Może jakiś dziennik...?

Autor
Witam, czy ten dom - mógłby być nieco większy po prostu? Czy to w ramach adaptacji da się zrobić? Chodzi o to, żeby np. rozciągnąć go wzdłużnie (na szerokość) lub np. dobudować jakąś część z boku salonu, żeby było więcej miejsca bo w tej chwili wszystko OK, tyle, że salon + kuchnia jak w małym mieszkaniu.

Obsługa klienta
Do Autor : Jeżeli było by więcej chętnych to przygotujemy powiększoną wersje tego projektu.

Ania
Na wizualizacji są 2 kominy na rysunku szczegółowym 4. Dlaczego nie są widoczne na wizualizacji? Czy te 2 pozostałe to mogą być takie wentylacyjne (wypusty z dachówek...?)? Czy w mniejszym mieszkaniu wejście można zrobić od przodu budynku, rezygnując z zadaszenia i powiększając to mieszkanko?

Obsługa klienta
Do Ania : Kominów wentylacyjnych nie pokazujemy na wizualizacjach, gdyż w zależności od zastosowanego rozwiązania mogą wystawać jako tzw grzybki lub jak przy wentylacji mechanicznej-nie będzie ich wcale.
Tak, wejście można powiększyć na etapie adaptacji.

Obsługa klienta
Do Maciej : Tak, ale trzeba wprowadzić drobne zmiany w projekcie na etapie adaptacji. W zależności od materiału, z którego mają być ścianki - potrzebne są dodatkowe wzmocnienia pod nimi w stropie.

Obsługa klienta
Do Marcin : Można zaaranżować taki nowoczesny mini kącik komputerowy, ale biurko będzie dość wąskie - szerokości biegu schodów.

Klara
Witam, prosze o informację na temat projektu:
1. jak wsoki jest stryszek nad użytkowym poddaszem, czy w projekcie jest uwzględnione wyjście na niego, a ze stryszku na dach (a tak myślę o kominiarzu;-)
2. czy jest szansa na umieszczenie w pomieszczeniu gospodarczym pieca na paliwo stałe (nie orientuje się na temat przepisów na ten temat).

Dzięuję za odpowiedź, pozdrawiam
Klara

Obsługa klienta
Do Klara : Stryszku praktycznie nie ma, jest tylko strefa nad jętkami w najwyższym miejscu ma około 74cm.
Teoretycznie pomieszczenie z piecem na paliwo stałe musi spełniać warunki dotyczące odległości kotła od ścian: z przodu 2m, z tyłu 0,7m po bokach 1m. W praktyce wszystko zależy od kierownika budowy, gdyż wiele osób stosuje takie ogrzewanie także w mniejszych pomieszczeniach.
