    Gotowy projekt domu Z183 - Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.

    Z183 odbicie lustrzane

    Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 170
    Gotowy projekt domu Z183 - Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.

    Parter 53,4 / 76,6

    Sień
    3,7 m²
    Taras
    24,3 m²
    Hol
    5,6 m²
    Schowek
    2,0 m²
    Kuchnia
    12,7 m²
    Salon
    27,6 m²
    WC
    1,8 m²
    Garaż
    16,7 m²
    Garaż+pom. gosp.
    6,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.

    Poddasze 60,6 / 75,7

    Hol
    4,0 m²
    Pokój
    10,6 m²
    Pokój
    12,5 m²
    Schowek
    1,1 m²
    Pokój
    13,5 m²
    Garderoba
    4,0 m²
    Łazienka
    3,5 m²
    Łazienka
    6,4 m²
    Garderoba
    4,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.

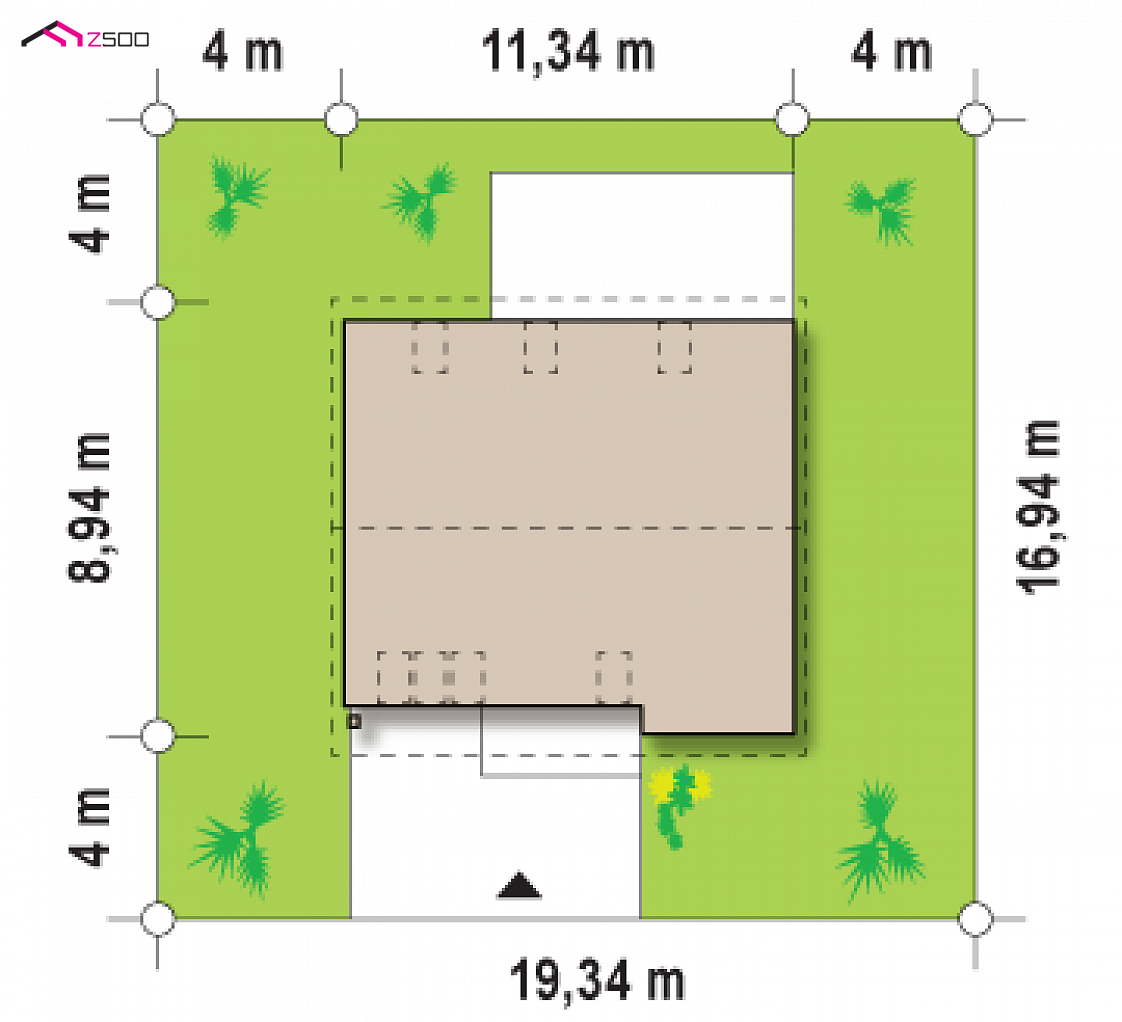

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,34 m
    długość
    16,94 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    113,9 / 152,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    101,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    23,2 m²
    Kubatura
    394,6 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,29 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    145,73 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,11 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    19,34 x 16,94 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    74,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z183

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 250 245  166 830

    51%36%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +1000 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    gotowy projekt domu Z183 – aranżacja wnętrz, Współczesny projekt domu jednorodzinnego z prostym w budowie dachem dwuspadowym.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170

    Projekt Z183 to elegancka propozycja domu o prostej bryle z dachem dwuspadowym. Okładzina z paneli włókno cementowych nadaje mu niepowtarzalnego uroku.

    Charakterystycznymi elementami domu są poziome zadaszenia zarówno strefy wejściowej jak i części tarasowej. Mały ale funkcjonalny, z centralnie zaprojektowaną klatką schodową, którą doświetla dodatkowo okno połaciowe. Na parterze znajduje się garaż wbudowany w bryłę budynku i spora kotłownia. Zaletą tego projektu jest pojedyńczy komin co obniża koszty budowy i powoduje mniejsze straty ciepła

    W części parterowej znajduje się część dzienno-rekreacyjna z dużym tarasem. Zaprojektowano dom z małą ilością komunikacji, z trzema sypialniami na poddaszu gdzie znajdują się też dwie garderobyi dwie łazienki. Z183 to idealna propozycja dla wszystkich szukających domu o wysmakowanej formie i funkcjonalnych rozwiązaniach.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1211
    • - TGJ-513
    • - SZ5 Z183 CE (DOM OZ5-26)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 170

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Olga
    Jak dla mnie projekt najlepszy ze wszystkich. Już kupiony. Prosty i ładny - takiego szukałam. Wprowadziliśmy kilka zmian, z takich największych to likwidacja stropu nad schodami - przestrzeni nad schodami będzie więcej, łatwiej będzie coś wnieść na górę. Pozdrawiam Olga

    Magda
    Witam
    Poszukuję osoby które budują lub już mieszkają w tym domku z woj, Dolnośląskiego?
    Pozdrawiam
    tel: 692 886 321

    Zzz
    Projekt bardzo fajny. Proszę tylko o informację jakie są możliwości by powiększyć tą malutką klatkę schodową?

    Dziękuję

    Luke
    Mam pytanie odnosnie wysokosci parteru. Jestesmy zainteresowani budowa ale wedlug przekroju parter ma 2.49m - czy to jakis blad?

    Ada
    Do Luke : Witam.
    Z ciekawości zmierzyłam ścianę i u Nas będzie ok. 2,70. Wszystko prezentuje się bardzo fajnie.
    Pozdrawiam

    Marta
    Wkrótce rozpoczynamy budowę Z183 w lubelskim. Ponieważ nadal nie ma wizualizacji wnętrz, wrzucam swoje - salon i jego część, w której urządzimy jadalnię.

    Ada
    Do Marta : Witam, część wnętrz domku Z183 można zobaczyć na blogu doranna2 na portalu moja budowa wpisując w wyszukiwarce google.

    Pozdrawiam :)

    Milena
    Witam!
    Czy ktos buduje ten dom w okolicy Radomia lub Warszawy? Bardzo nam zależy żeby obejrzeć dom w rzeczywistości:) z góry dziękujemy za pomoc Milena i Łukasz

    Witam, budujemy z183 w woj, śląskim. Jednak nie murujemy. Zaadaptowaliśmy projekt pod konstrukcję szkieletową. Wprowadziliśmy też kilka "wygodnych" dla nas zmian. Zamknęliśmy przejście z klatki schodowej do kuchni, zyskując przy tym większą spiżarkę. Na piętrze zrezygnowaliśmy z łazienki i garderoby przy sypialni i tym sposobem mamy dodatkowy pokoik. Wyjście na taras i taras zrobiliśmy z boku, a nie z tyłu domu jak jest z projekcie, a daszek nad tarasem trochę bardziej wysunęliśmy zyskując mały balkonik. Teraz jest dla nas idealnie!

    Marta
    Wkrótce zamierzamy kupić ten projekt. Jak patrzę na rzuty i wyobrażam sobie wirtualny spacer po domu, to narzuca mi się jedno - tylko geniusz mógł to wymyślić. Dom będzie funkcjonalny i nowoczesny. Gratuluję projektu.
    CZEKAMY NA WIZUALIZACJE WNĘTRZ.

    Piotr
    Zastanawiam się nad kupnem jednego z dwóch projektów Z183 lub Z119. Są bardzo podobne jednak Z183 jest moim zdaniem bardziej funkcjonalny i lepiej wykorzystuje przestrzeń. Pow. użytkowa niemal identyczna ale netto już jest spora różnica. Nie rozumiem dlaczego Z119 cieszy się dużo większą popularnością. Może czegoś nie dostrzegam? Czy ktoś wybudował któryś z ww projektów w Wlkp.? Pozdrawiam.

    Do Piotr : Witam ja wybierając projekt miałam te same dylematy co ty. I doszłam do wniosku, ze ludzie czasem patrzą na duża powierzchnie salonu, nie zwracając uwagi na piętro. Wybrałam Z183 i nie żałuję. Dół jest bardzo przestrzenny, a góra jest bardzo funkcjonalna. Dwie garderoby maja duzo miejsca. Trzeba pamiętać ze Z183 ma wysoka ściankę kolankową 111cm, co powoduje. że pod skosami można śmiało postawić komodę czy łózko. Ja nie żałuje swojej decyzji i mam nadzieje, że dokonasz wyboru, który będzie najlepszy dla ciebie. Pozdrawiam

    Rafał P
    Witam, w raz z małżonką zastanawiamy się nad kupnem tego projektu, jednakże chcielibyśmy zobaczyć go na żywo. Czy ktoś może wybudował bądż buduje się w okolicach Wrocławia?? Nie koniecznie w dolnośląskim ale jakoś tak w promieniu ok 200 km od Wrocławia, może chciałby się z nami podzielić spostrzeżeniami :) Bardzo proszę o informację.

    Ada
    Załaczam fotkę ławy fundamentu z widocznym tarasem. Jak kogoś ciekawi jak bedzie wygladał, to może sobie podejrzeć.
    Pozdrawiam :)

    Ania
    Witam,
    Jestesmy z mężem na etapie wyboru projektu. Choć wydaje się, że decyzja została juz właściwie podjęta. Z183 bardzo nam się podoba. Jednakże chcielibyśmy dokonać kilka zmian. I tu pytanie do Państwa o najpoważniejszą z nich, czy można przenieść kominek na inną ścianę (mam na myśli krótka ściankę na wprost okna między kuchnią i korytarzem)?
    Pozdrawiam

    Michał
    Do Piotr A. : Witam!
    Jestem na etapie wyboru ekipy do budowy z183, chciałbym porównać wyceny kosztu robocizny za ten projekt chodzi mi o stan surowy otwarty -bez okien ale z dachem - z materiałem i bez. Czy możecie zdradzić na ile wyceniła Wasza ekipa? Ja orientowałem się w 2 firmach (Górale ) wycenili na 48000 i 54000zł robociznę, a z materiałem na 138000zł. - dodam że nie wprowadzałem praktycznie żadnych zmian do projekty.
