    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z178 - Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.

    Z178 odbicie lustrzane

    Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z178 - Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.

    Parter 65,7 / 92,2

    Sień
    3,0 m²
    Hol+schody
    8,2 m²
    Salon+jadalnia
    29,3 m²
    Kuchnia
    7,8 m²
    Pom. gosp.
    7,6 m²
    WC
    4,6 m²
    Garderoba
    3,5 m²
    Garaż+pom. gosp.
    26,6 m²
    Spiżarka
    1,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.

    Poddasze 67,5 / 84,5

    Hol
    8,2 m²
    Łazienka
    2,5 m² / 3,4 m²
    Pokój
    14,8 m² / 18,4 m²
    Pokój
    14,8 m² / 18,4 m²
    Łazienka
    5,7 m² / 7,2 m²
    Pokój
    8,6 m² / 11,8 m²
    Pokój
    11,2 m² / 14,3 m²
    Garderoba
    1,7 m² / 3,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z 4 sypialniami na poddaszu, dużym P.G., salonem z wykuszem oraz garażem w bryle.

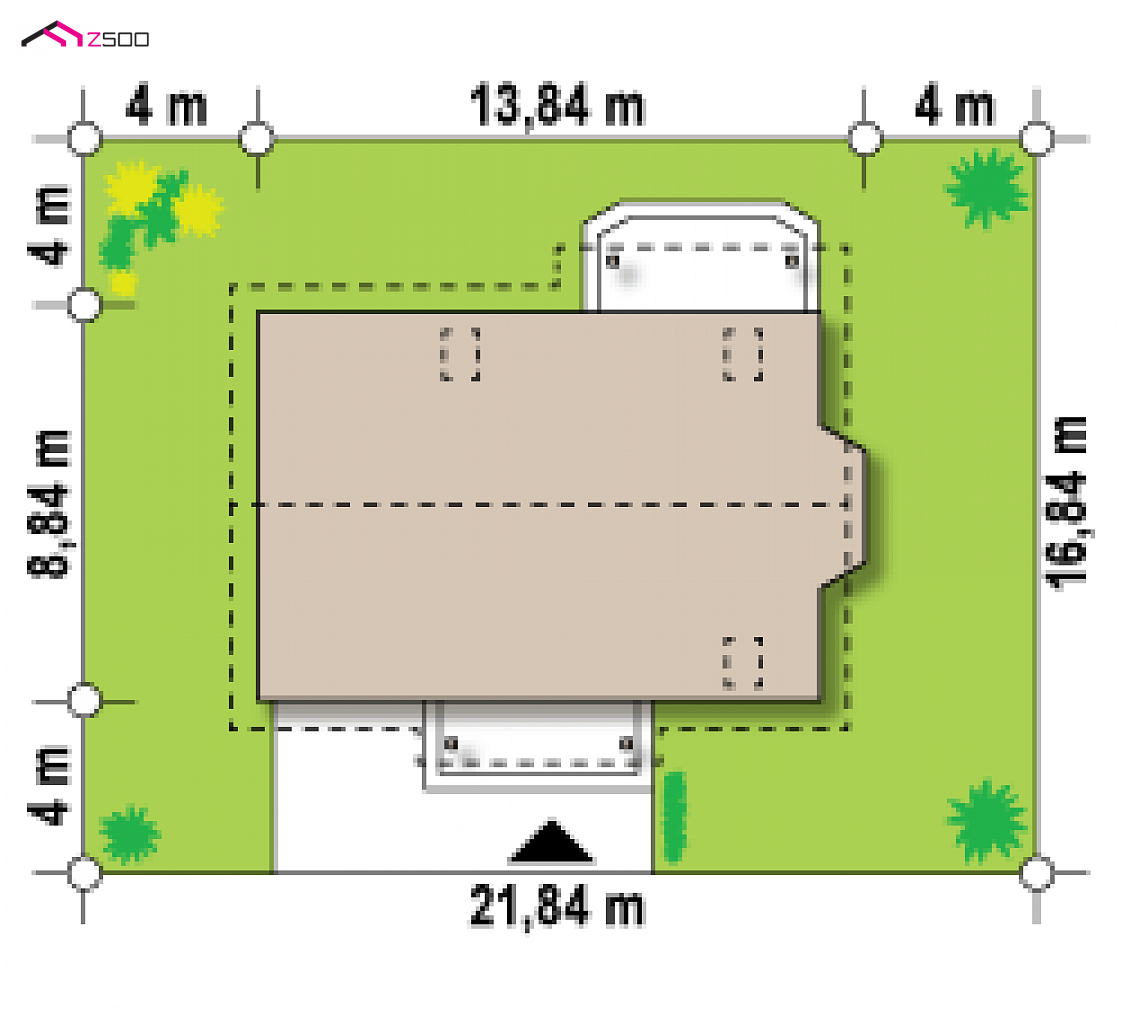

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,86 m
    długość
    16,86 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,86 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    133,2 / 176,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    117,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    26,6 m²
    Kubatura
    484,8 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,11 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    194,87 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,04 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,86 x 16,86 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z178

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 334 650  223 100

    52%32%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Z178 to zgrabny i funkcjonalny piętrowy dom z bocznym jednostanowiskowym garażem. Zwarta, prosta bryła oraz dwuspadowy dach czynią go rozsądną, tanią w realizacji inwestycją. Eleganckie wykończenie elewacji, klasyczne dodatki oraz stolarka okienna z naturalnego drewna nadają mu wyjątkowego stylu.

    W prawej części domu zlokalizowano strefę reprezentacyjną. Tworzy ją przestronny salon  połączony z jadalnią w wykuszu oraz otwartą kuchnią. W salonie znajduje się kominek oraz duże przesuwne drzwi balkonowe, które prowadzą na zadaszony taras. Na parterze zaprojektowano także podręczną spiżarnię, pomieszczenie gospodarcze, wc z pralką oraz garderobę z oknem. Do garażu można dostać się zarówno przez garderobę jak i pom. gospodarcze. Na piętrze znajdują się strefa nocna. Są tu 3 duże sypialnie, pokój gościnny, łazienka z wanną oraz mniejsza z natryskiem. Dwa bliźniacze pokoje posiadają wyjście na balkon, a sypialnia gospodarzy została wyposażona w garderobę.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1207
    • - TRZ-564
    • - SZ5 Z178 CE (DOM OZ4-91)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    KASIA T.

    • Usuń ze znajomych
    • Dodaj do znajomych

    witam,
    My również jesteśmy zainteresowani zakupem tego projektu, Grejss77 czy byłaby możliwość aby zobaczyć budowe na żywo :) ? też jesteśmy z Kujawsko Pomorskiego. Pozdrawiam serdecznie

    KASIA T.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Grejss77 : witam,
    My również jesteśmy zainteresowani zakupem tego projektu, Grejss77 czy byłaby możliwość aby zobaczyć budowe na żywo :) ? też jesteśmy z Kujawsko Pomorskiego. Pozdrawiam serdecznie KASIA

    Ola
    Witam:) czy komuś z Panstaw udało sie wybudować dom z178 +150?
    Bardzo mi sie on podoba :) ile kosztowało wybudowanie jego?

    Małgorzata K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Ola : Witam,

    Jesteśmy w fazie wykończenia tego domu, to nasza wersja a i tak w trakcie budowy wprowadzilismy kilka zmian :)

    Pozdrawiam
    Gośka

    Łukasz
    Do Małgorzata K. : Mam pytanie-jakie są ścianki działowe na piętrze- czy zmienili państwo na murowane bo powiem szczerze, że nie chcę gipsowo kartonowych. Pozdrawiam

    Obsługa klienta
    Do Krzysztof : Każdy projekt może Pan wykonać w preferowanej technologi, trzeba tylko dostosować go na etapie adaptacji. Na wszelkie zmiany wystawiamy zawsze bezpłatną autorska zgodę.

    Katarzyna W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Lech B. : Witam

    Czy może mi Pan powiedzieć jak ostatecznie wypadają schody w tym projekcie patrząc od strony łazienki. Po moich konsultacjach z architektem wyszło na to, że musi tam być ścianka 24cm idąca pod schodami przez ok 90 cm która je wzmocni. Byłabym niezmiernie wdzięczna za kontakt mailowy Ladybird76@onet.pl Niebawem u mnie ruszy budowa ale te schody i ta koncepcja mnie przeraża :(

    Obsługa klienta
    Do Lech B. : Witam
    Nie jest potrzebna dodatkowa ściana konstrukcyjna w łazience. Wystarczy belka, która jest tam zaprojektowana.

    Tomasz E.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    czy realizuje ktoś ten projekt na południu Polski? Jestem z Opola.
    Pozdrawiam

    Katarzyna W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam. Drążąc dalej temat tego projektu chciałabym zadać kolejne pytanie: czy podniesienie ścianki kolankowej oraz podniesienie ściany fundamentowej czy fundamentu nie wiem jak to nazwać poprawnie, mocno "zdeformuje" projekt? Po wstępnych rozmowach z architektem taką propozycję otrzymaliśmy i nie wiem co mam zrobić! Z162 jest bardzo podobny w sumie taki sam i nie rozumie dlaczego w Z178 na poddaszu jest w przekroju postawiona dodatkowa ścianka tuż przy ściance kolankowej a w Z162 tej ścianki nie ma. Z czego to wynika?

    Obsługa klienta
    Do Katarzyna W. : Jeżeli ścianka będzie podniesiona o 1-3 pustaki nie powinien dom stracić uroku i proporcji.
    W Z178 przekrój przebiega akurat przez obie łazienki. Zaplanowaliśmy tylko w tych pomieszczeniach dodatkową ściankę g-k, aby wygodnie korzystać z urządzeń sanitarnych.
    Oczywiście zawsze można zmienić aranżację łazienek lub po prostu nie wykonać tych ścianek.

    Katarzyna W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy trzeba zakupić ten projekt aby schody zostały zmienione... nie da się ich zrobić ze spocznikiem w zamian za mniejszą łazienkę na dole aby były podobne do tych ze zdjęć z realizacji z projektu z114?

    Rozważamy jego zakup bo po bardzo, bardzo długim szukaniu chyba w końcu jest ten odpowiedni! Zmiany jakie będziemy planowali względem niego to bardziej nowoczesny wygląd zew., wydłużony o ok 60 - 90 cm garaż ( myśl o zaadoptowaniu garażu na mieszkanie dla mamy ), kilka ścianek do zmiany/wyrównania a do tego te nieszczęsne schody! Poza tym podniesienie ścianki kol. jak w z178+150 oraz zmiana wykusza, który znacznie lepiej prezentuje się we wspomnianym już tutaj z114. Ostatnia mam nadzieję zmiana to zadaszenie na całości części ogrodowej tarasu i oraz na górze mniejsza łazienka połączona z garderobą co w ostateczności da dużą garderobę jak i pokój gościnny połączony z sypialnią w jeden pokój no i kilka zmian w stolarce okiennej :) Mało tego :)

    Obsługa klienta
    Do Katarzyna W. : Możemy stworzyć wariant z innymi schodami, ale spocznik wymaga zwiększenia długości, to spowoduje z kolei konieczność poszerzenia budynku o około 90cm.
    Jeżeli jest Pani zdecydowana prosimy o bezpośredni kontakt.
    Pozdrawiam

    Katarzyna W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    proszę o wyjaśnienie... na dole wyłapałam czego wcześniej w pośpiechu nie doczytałam, że aby zrobić spocznik na schodach należy dom poszerzyć o ok 30cm a w moim zapytaniu już o 90 z czego zatem wynika aż tak duża różnica?
    Wiele osób jest zaciekawionych tym projektem ale jak na razie nie widać aby ktoś go zakupił. Może troszkę zmian wprowadziłoby Wasze biuro w elewacji zew. na bardziej nowoczesny styl co bardziej by zachęciło do podejmowania decyzji. Jak na razie wygląda ona chłodno.
    Jestem na etapie pewnych formalności i w sprawie tego projektu będę za jakiś czas rozmawiała z arch. i mam wielką nadzieję, że moje zmiany będą możliwe do wprowadzenia :) Pozdrawiam

    Monika
    Witam. Bardzo podoba nam się ten domek. Własciwie to podoba nam się bardziej Z114, ale jest dla naszej rodzinki za duzy. Dlatego chce zapytać czy jest szansa na zmiane wykusza w tym projekcie na taki jak w projekcie Z114. Nie ukrywam, ze elewację chciałabym także zmienić bardziej na styl nowoczesny jak w projekcie Z114, czy jest to mozliwe ?

    Obsługa klienta
    Do Monika : Jak najbardziej! Na etapie adaptacji można wprowadzić niemal dowolne zmiany i dostosować projekt do swoich marzeń.

    Na wizualizacjach jest tylko nasza propozycja wykończenia elewacji, jeśli zdecyduje się Pani na inne materiały, kolory tym lepiej - projekt nabierze indywidualności i będzie niepowtarzalny! Nowoczesny styl jak w Z114 to doskonały pomysł na ten dom :).

    Magda
    Projekt super! Tylko jedno chcialabym zmienic i w zwiazku z tym takie pytanie, czy mozna kotlownie zrobic w pustym pomieszczeniu przy garazu a z pom. gosp. pokoj?

    Tomasz G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    ah i jeszcze jedno okno dachowe nad sypialnią nr 3 byłoby super :)

    Tomasz G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, ja również jestem na etapie wyboru projektu i ten najbardziej przypadł mi do gustu. Powyżej wspomniana poprawka dot. schodów + brak wykusza i jedynie balkon byłby dla mnie idealne. Kiedy można liczyć na kolejne wersje tego projektu? Uważam ten model za jeden z najbardziej udanych :)



    pzdr

    T.

    Ania
    Witam. Dla mnie dom prawie idealny. Prawie-bo chciałabym zmienić w tym projekcie jedną rzecz-schody. Czy dałoby się zmienić obecne schody na schody ze spocznikiem?? Mieszkam od urodzenia w domu w którym schody są "jak do nieba" i mam na tym punkcie uprzedzenie. Chciałabym żeby schody w domu, który chcielibyśmy budować były łagodne a nie strome. Czy w tym projekcie jest to możliwe?? Poza tym dla mnie układ pomieszczeń- bomba!!! Pozdrawiam serdecznie

    Piotr
    Zlikwidować wykusz i balkon - powstanie projekt idealny. Poza tymi poprawkami to chyba jeden z najlepszych projektów jakie widziałem. Układ parteru... brawo!
