Gotowy projekt domu Zb26 - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.

Zb26 odbicie lustrzane

Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
murowany
murowany
dostępność projektu: 3 dni robocze
2 370
(za segment)
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 370
(za segment)
Gotowy projekt domu Zb26 - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
Gotowy projekt domu Zb26 - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
Gotowy projekt domu Zb26 - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
Gotowy projekt domu Zb26 - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
schowek pod schodami
możliwość zamknięcia kuchni
duże przeszklenia

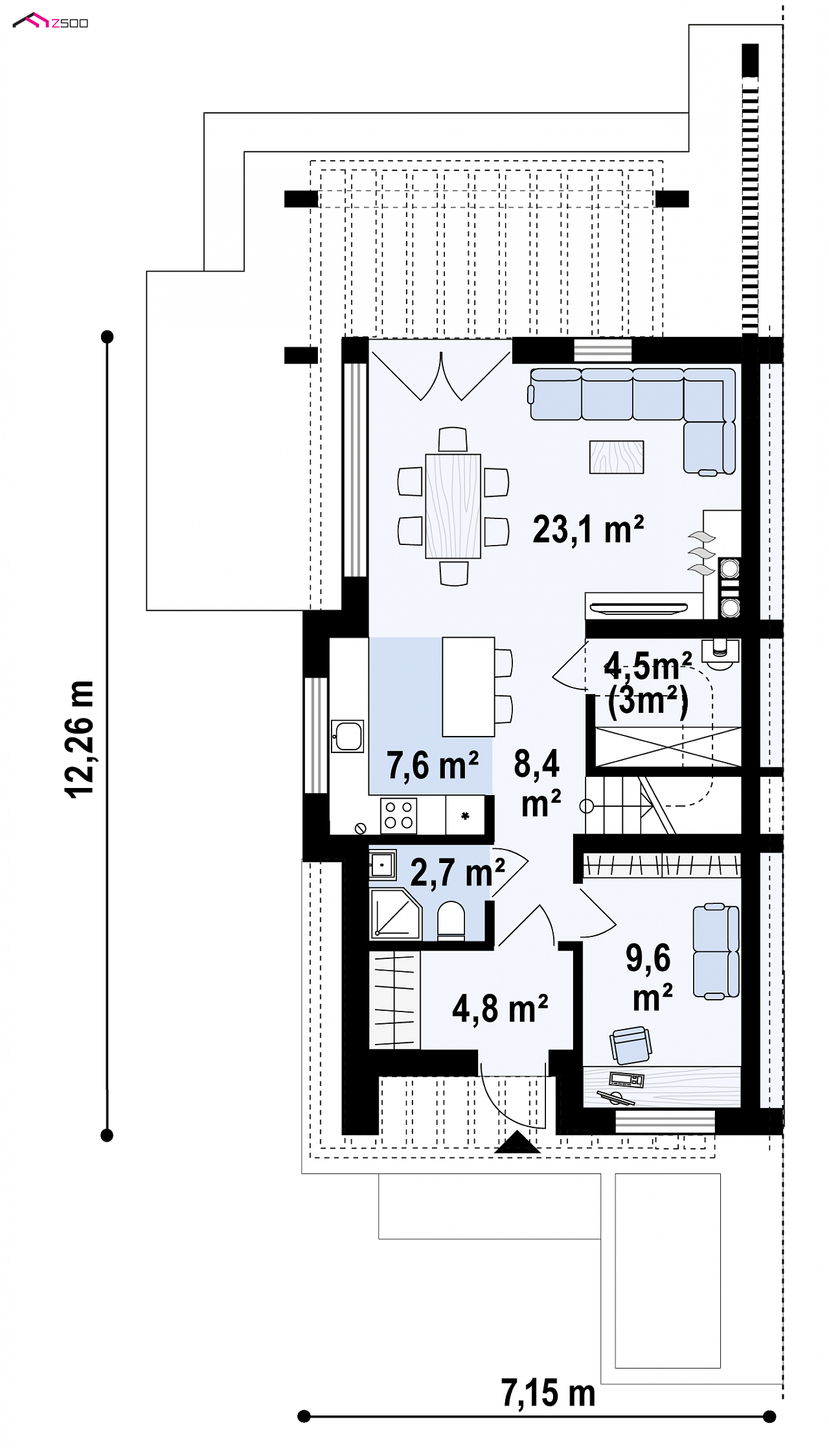

Parter 59,3 / 60,8

Sień
4,8 m²
Hol+schody
8,4 m²
Łazienka
2,7 m²
Gabinet
9,6 m²
Kuchnia
7,6 m²
Salon+jadalnia
23,1 m²
Schowek
3,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
prywatna garderoba
duża łazienka
schowek

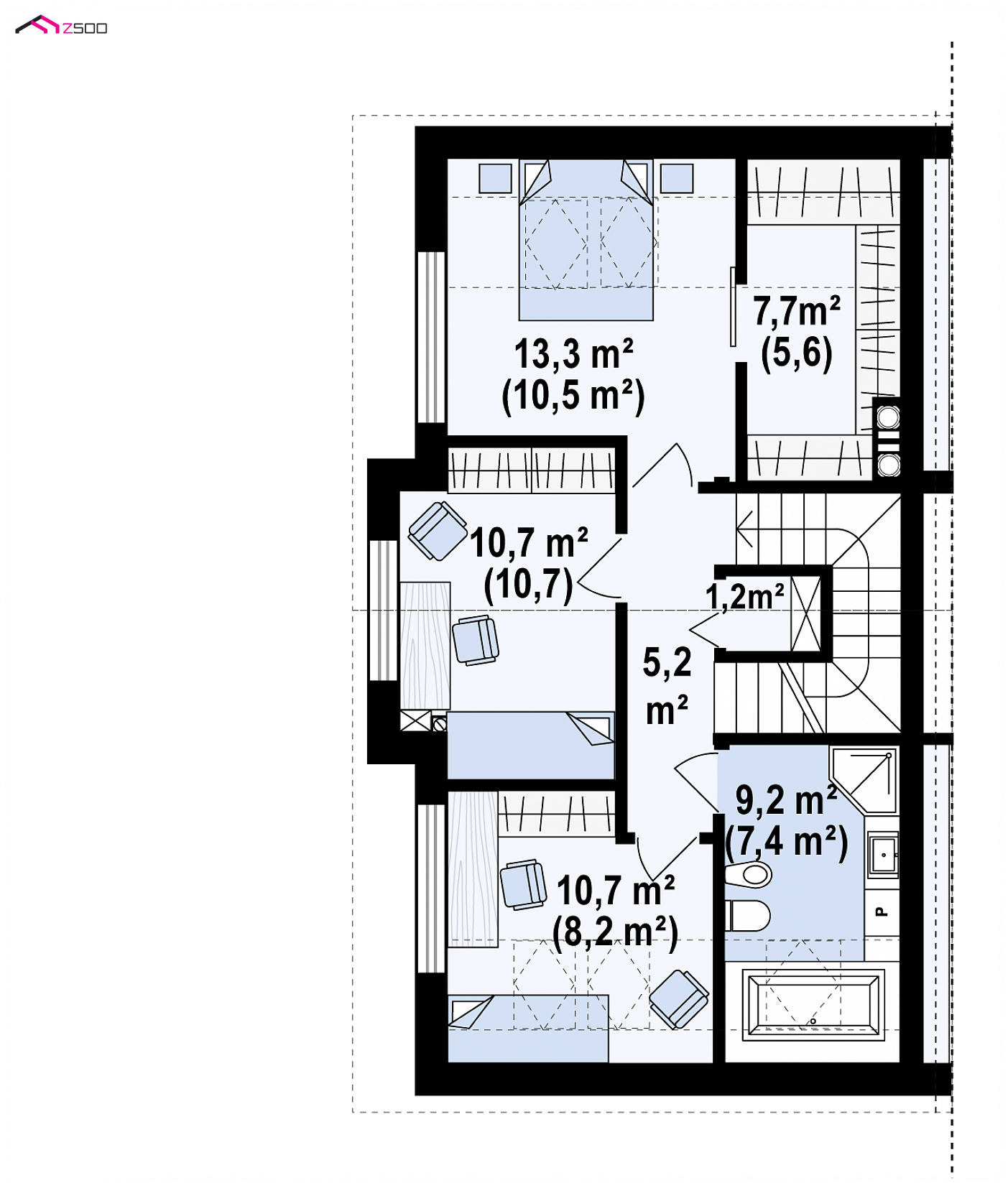

Poddasze 48,8 / 58,0

Hol
5,2 m²
Schowek
1,2 m²
Pokój
10,5 m²
Garderoba
5,6 m²
Pokój
10,7 m²
Pokój
8,2 m²
Łazienka
7,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.

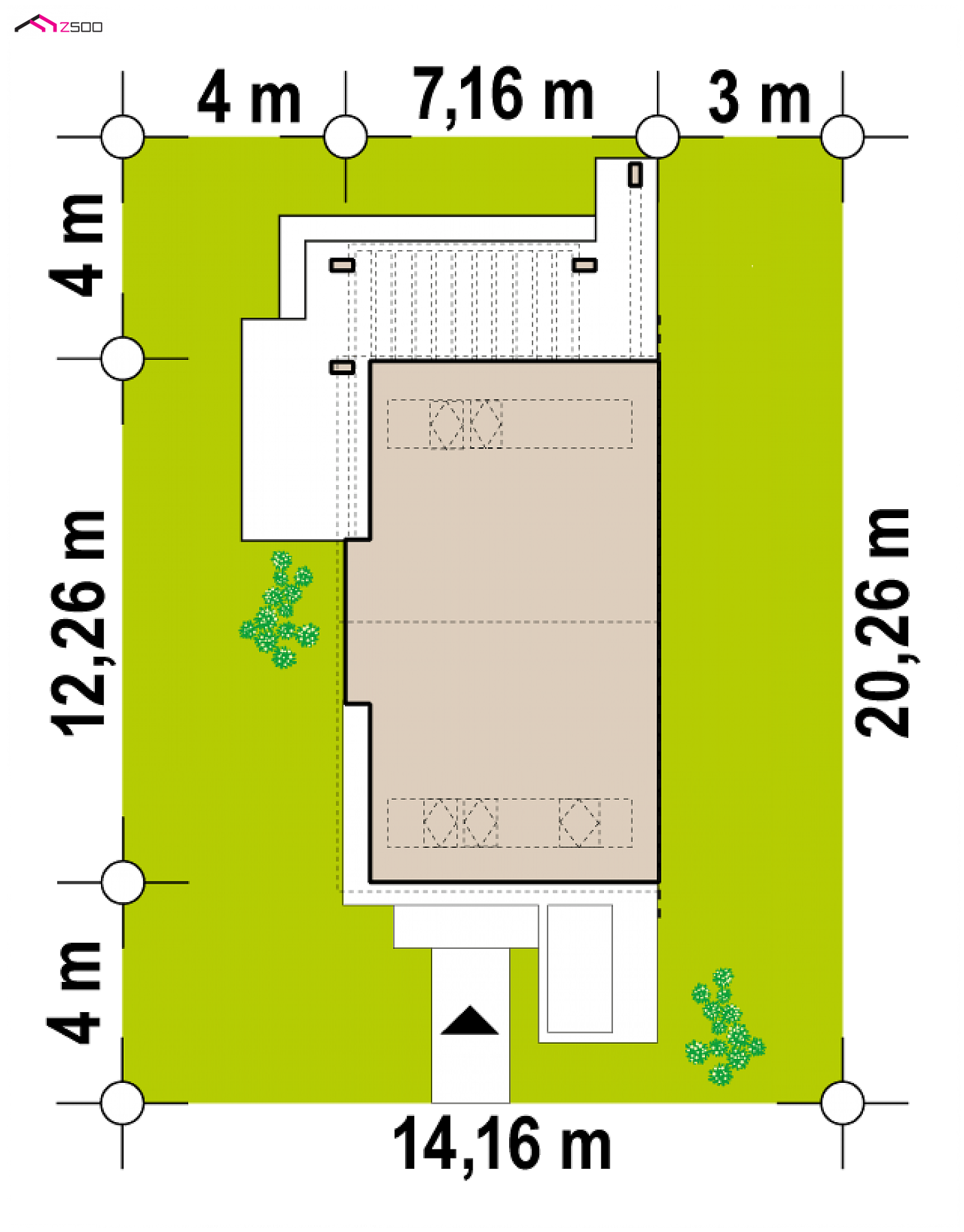

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,16 m
długość
20,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
7,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
108,1 / 118,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
82,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
327,19 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,9 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
111,42 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,1 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,16 x 20,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,65 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
75,05 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zb26

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 240 818  160 545

50%35%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

WT2017 czy WT2021?

który wariant energooszczędny wybierasz?

Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

Wybierz standard WT2017, jeśli:

  • planujesz budowę domu jeszcze w tym roku,
  • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
  • chcesz kupić projekt domu w standardowej cenie.

Wybierz standard WT2021, jeśli:

  • planujesz budowę domu w roku 2021,
  • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
  • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
  • stawiasz na ekologię i ochronę środowiska,
  • doceniasz zwiększony komfort cieplny w domu,
  • koszt dodatkowy to tylko +650 zł, tylko do wybranych projektów domów.

Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

WT2017 czy WT2021?
dachy/ stropodachy
WT 2017 - 0,18 W/m2K
WT 2021 - 0,15 W/m2K
okna połaciowe
WT 2017 - 1,3 W/m2K
WT 2021 - 1,1 W/m2K
ściany zewnętrzne
WT 2017 - 0,23 W/m2K
WT 2021 - 0,20 W/m2K
okna pionowe
WT 2017 - 1,1 W/m2K
WT 2021 - 0,9 W/m2K
drzwi zewnętrzne
WT 2017 - 1,5 W/m2K
WT 2021 - 1,3 W/m2K
podłogi na gruncie
WT 2017 - 0,3 W/m2K
WT 2021 - 0,3 W/m2K
WT2017WT2021
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
gotowy projekt domu Zb26 – aranżacja wnętrz, Tradycyjny bliźniak o powierzchni 108m2 z gabinetem na parterze i 3 sypialniami.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 370
(za segment)

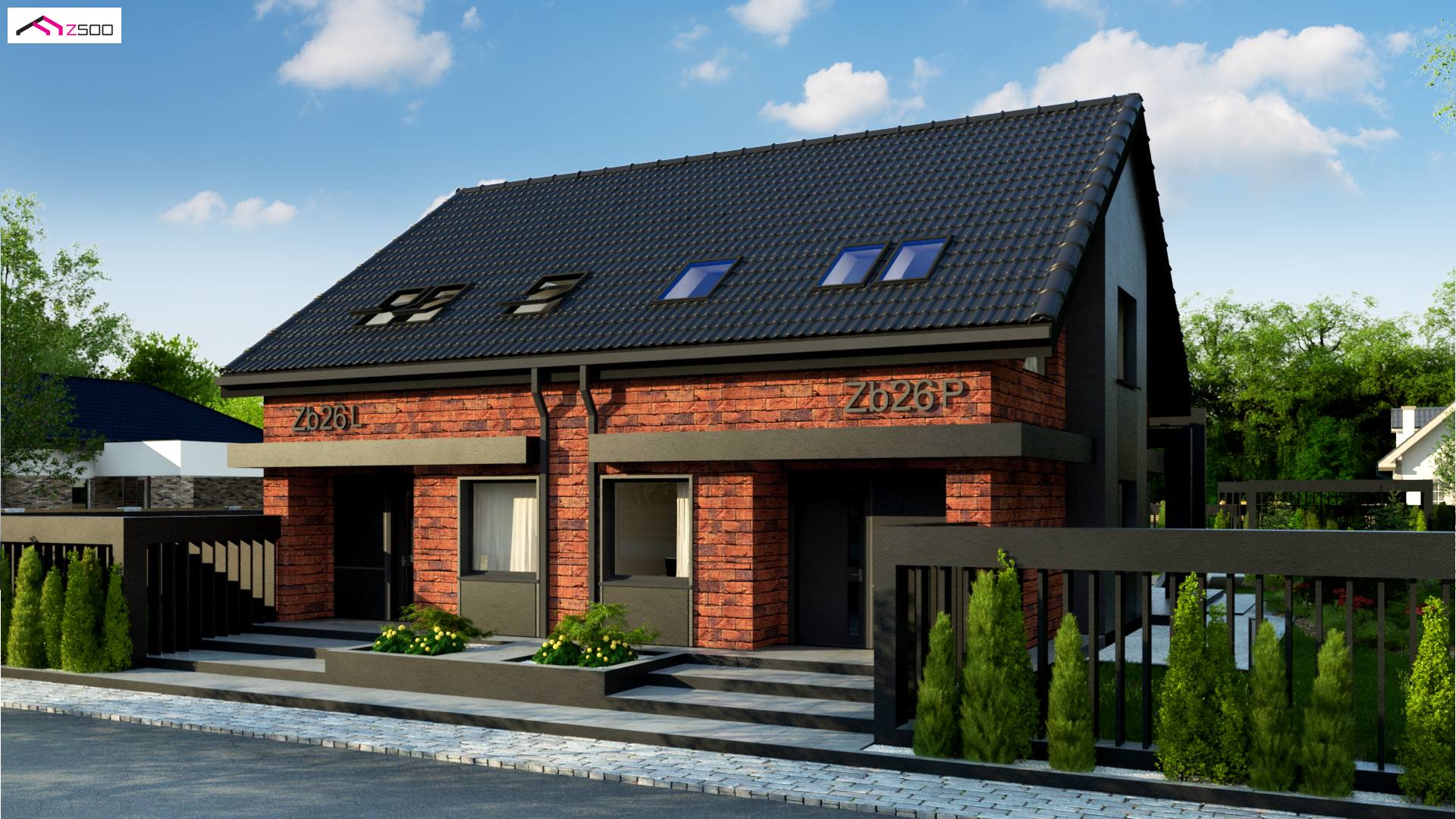

Zb26 to współczesny bliźniak z dachem dwuspadowym oraz niewielkimi okapami. Od frontu umieszczono betonowe elementy będące zadaszeniem zarówno wejścia jak i tarasu od strony ogrodu. Elewację zaprojektowano w ciemnej cegle klinkierowej oraz czarnym betonie dodajcąym elegancji.

Kolorystyka elewacji jest modna i nowoczesna. Powierzchnia domu nie przekracza 110 m2.

Wejście do domu umieszczono pośrodku frontowej elewacji, pod niewielkim zadaszeniem. Z lewej stronie znajduje się niewielka łazienka a zaraz za nią kuchnia z wyspą przy której rano możemy zjeść szybkie śniadanie czy wypić popołudniową kawę z koleżanką. Salon z jadalnią stanowi tył parteru. Duże przeszklenia rozciągające się do samej podłogi połączą naszą strefę dzienną z ogrodem oraz dostarczą dużą ilość światła, natomiast kominek ociepli chłodne zimowe dni. Dodatkowym atutem jest gabinet, który może pełnić funkcje pokoju gościnnego.

Poddasze to trzy ustawne sypialnie z czego jedna posiada własna garderobę. Duża łazienka pomieści zarówno wannę, prysznic oraz pralkę. Schowek dostępny z holu doceni każda Pani domu. Może pełnić miejsce głębokiej szafy na pościele i ręczniki lub być miejscem przechowywania odkurzacza oraz innego sprzętu.

Projekt Zb26 dedykowany jest dla osób poszukujących niewielkiego domu do zabudowy bliźniaczej lub domu wolnostojącego na wąską działkę.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
