    Adaptacja projektu
    zapytaj o projekt
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami

    Zx201 odbicie lustrzane

    Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 924
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 924
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    Gotowy projekt domu Zx201 - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami

    Parter 108,1 / 112,7

    Sień
    4,9 m²
    Garderoba
    4,9 m²
    Hol
    10,5 m²
    Łazienka
    7,5 m²
    Pokój
    12,4 m²
    Pokój
    12,0 m²
    Pokój+garderoba
    11,6 m²
    Łazienka
    3,1 m²
    Pomieszczenie gospodarcze
    4,6 m²
    Salon+kuchnia
    41,2 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami

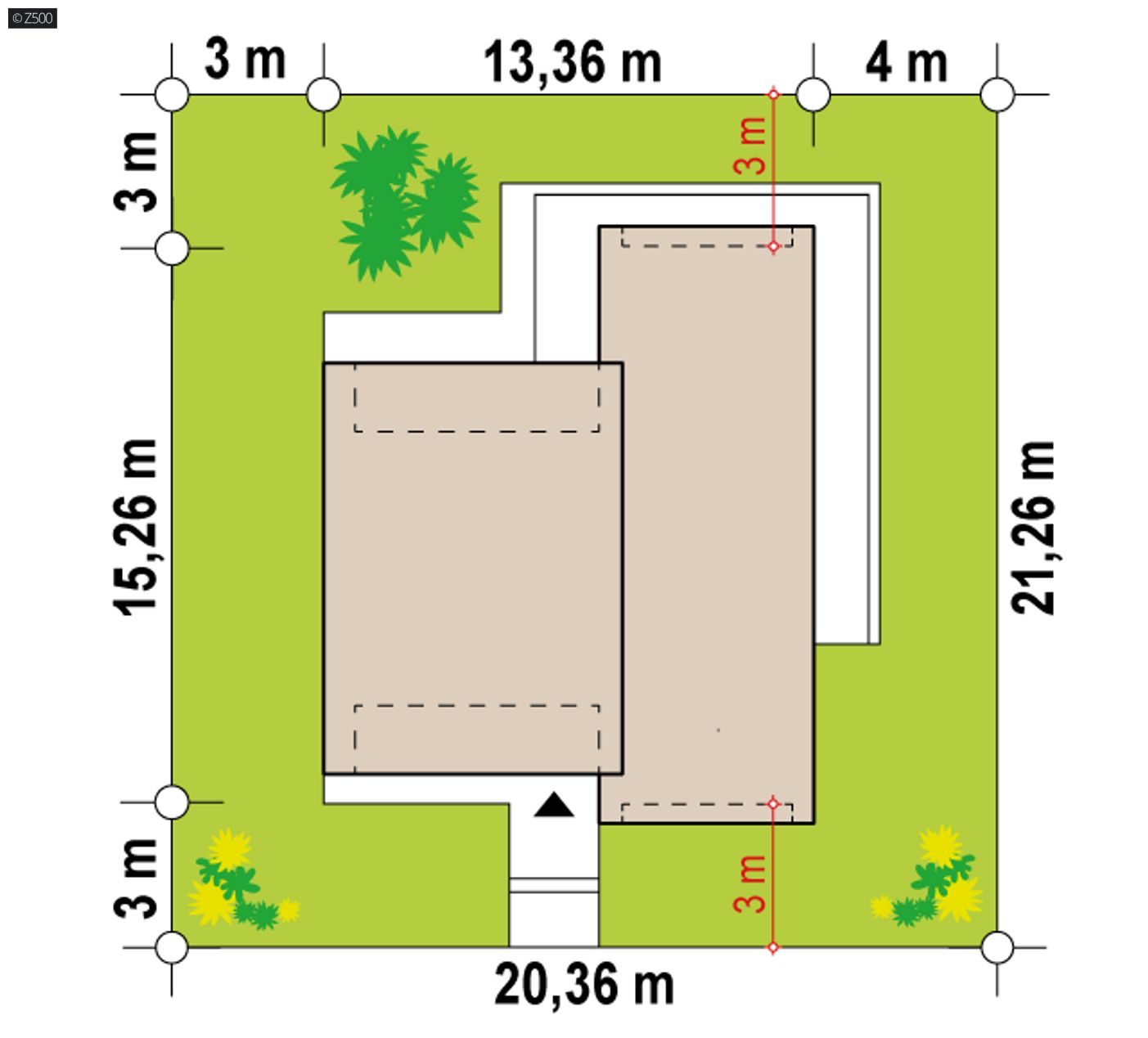

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    20,36 m
    długość
    21,26 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,36 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    108,1 / 112,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    149,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    416,74 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,74 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30° / 20°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    208,1 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    20,36 x 21,26 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz, kolektory słoneczne
    Rodzaj wentylacji
    mechaniczna
    Energia pierwotna (Ep)
    57,59 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    58,63 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx201

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 237 600  158 400

    49%34%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    gotowy projekt domu Zx201 – aranżacja wnętrz, Nowoczesny dom z przestronnym salonem, dużymi przeszkleniami
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 924
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 924

    zobacz interaktywny model 3D

    Zx201 to nowoczesny, parterowy dom z dużymi przeszkleniami od strony frontu i ogrodu. Cechą charakterystyczną bryły jest wyraźny podział na dwie części, poprzez zastosowanie różnicy wysokości elewacji. Pierwsza część to strefa dzienna, natomiast druga to strefa wejściowa i nocna. Ten zabieg pozwolił na stworzenie nietypowej przestrzeni.

    Niestandardowo pomieszczenie gospodarcze stało się elementem dekoracyjnym salonu, dzięki zastosowaniu kominka. Pokój znajdujący się na przeciwko pomieszczenia gospodarczego, może pełnić rolę gabinetu (gość nie przechodzi ani przez strefę dzienną ani nocną), dlatego zaletą jest również usytuowana w pobliżu łazienka.

    Niezwykłe jest to, iż pomimo niewielkiego metrażu, w domu Zx201 jest możliwość zastosowania antresoli we wszystkich pokojach, dzięki temu otrzymujemy dodatkową przestrzeń. Kolejnym atutem domku jest możliwość dobudowania garażu zarówno od strony frontu jak i bocznej elewacji. Na wizualizacjach zaproponowano wiatę. Warto również wspomnieć, iż domek można zbliźniaczyć.

    Projekt Zx201 jest stworzony dla ludzi ceniących sobie oryginalny wygląd oraz funkcjonalną przestrzeń zamkniętą w niewielkiej powierzchni.


    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 924

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Magdalena Szmidt
    Jestem prawie zdecydowana na projekt tylko w planie zagospodarowania przestrzennego wymagany kąt nachylenia jest od 30 do 50. I zastanawiam się czy zmiana nie zepsuje całej bryły 20 na 30 a 30 np. na 32. I wolałabym żeby wypowiedział się autor projekt i właśnie wasze buro projektowe dokonało tej zmiany i jaki byłby koszt takiej zmiany.

    Obsługa klienta

    Do Piotr : Dzień dobry, dach można przeprojektować tak aby pasowało Panu do MPZP. Można to zrobić po zakupie projektu u swojego arch. lokalnego na etapie adaptacji lub proszę wysłać zapytanie o wycenę do naszego studia adaptacji. Jeżeli wycena będzie pasowała to my przeprojektujemy i wyślemy gotowy projekt.

    Piotr
    Odnosnie dachu: MPZP mowi: dach dwuspadowy o symetrycznych polaciach dachowym kat 30°-45°.czy mozna zmienic kat dachu(w projekcie jest 20°) czy jest mozliwosc dopasowania?prosze o odpowiedz.

    AGNIESZKA B.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Możecie zaproponować kolejną wersją projektu z antresolą :) Czekamy :)

    AGNIESZKA B.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Kiedy zrobicie Państwo antresolę w salonie otwartą/zamkniętą coś w rodzaju gabinetu. Opis projektu wskazuje też na to że można zrobić antresolę w sytpialniach . Uprzejma prośba do architekta, aby sie nad tym pochylił DZIĘKUJĘ

    Obsługa klienta

    • Usuń ze znajomych

    Do AGNIESZKA B. : Pani Agnieszko,
    Z racji tego, że nie wszyscy chcą mieć antresolę nie ma jej w pierwotnym projekcie, ale za to w prosty sposób można dodać ją na etapie adaptacji. W tym celu wystarczy zamawiając projekt napisać o tym, a my dołączymy bezpłatną zgodę autorską.
    Pozdrawiamy serdecznie!
    Z500

    Obsługa klienta

    • Usuń ze znajomych

    Do Marta N. : Pani Marto,
    staramy się powiększać ilość wizualizacji wnętrz jednak jest to mocno pracochłonne dlatego na razie dostępne są dwa ujęcia w salonie. Prosimy o cierpliwość.
    Jeśli ma Pani jakieś pytania dotyczące pomieszczeń nie posiadających wizualizacji proszę śmiało pisać na maila: projekty@z500.pl

    Artur M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    chętnie kupię projekt ,lecz wizualizacja przydała by się , też czekam
