Z177 D +
Adaptacja projektu
zapytaj o projekt

Z177 D +

102
290  tys. zł
Nieduży, wygodny i praktyczny dom na wąską działkę.
Warianty: 5
Komentarze: 3
Realizacje: 26
4 310
3 879
Najniższa cena w okresie ost. 30 dni: 4 310
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z177 D + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 D + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 D + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu Z177 D + - Nieduży, wygodny i praktyczny dom na wąską działkę.
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

Parter 55,3 / 62,0

Sień
2,3 m²
Hol
6,4 m²
Gabinet
8,9 m²
Kuchnia
7,8 m²
Salon+jadalnia
28,2 m²
WC
1,8 m² / 1,9 m²
Pomieszczenie gospodarcze
6,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

Poddasze 46,2 / 65,4

Hol
7,2 m²
Łazienka
3,9 m² / 6,5 m²
Pokój
9,5 m² / 12,5 m²
Pokój
8,1 m² / 11,1 m²
Pokój
9,5 m² / 13,0 m²
Pokój
7,9 m² / 10,7 m²
Schody
4,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nieduży, wygodny i praktyczny dom na wąską działkę.

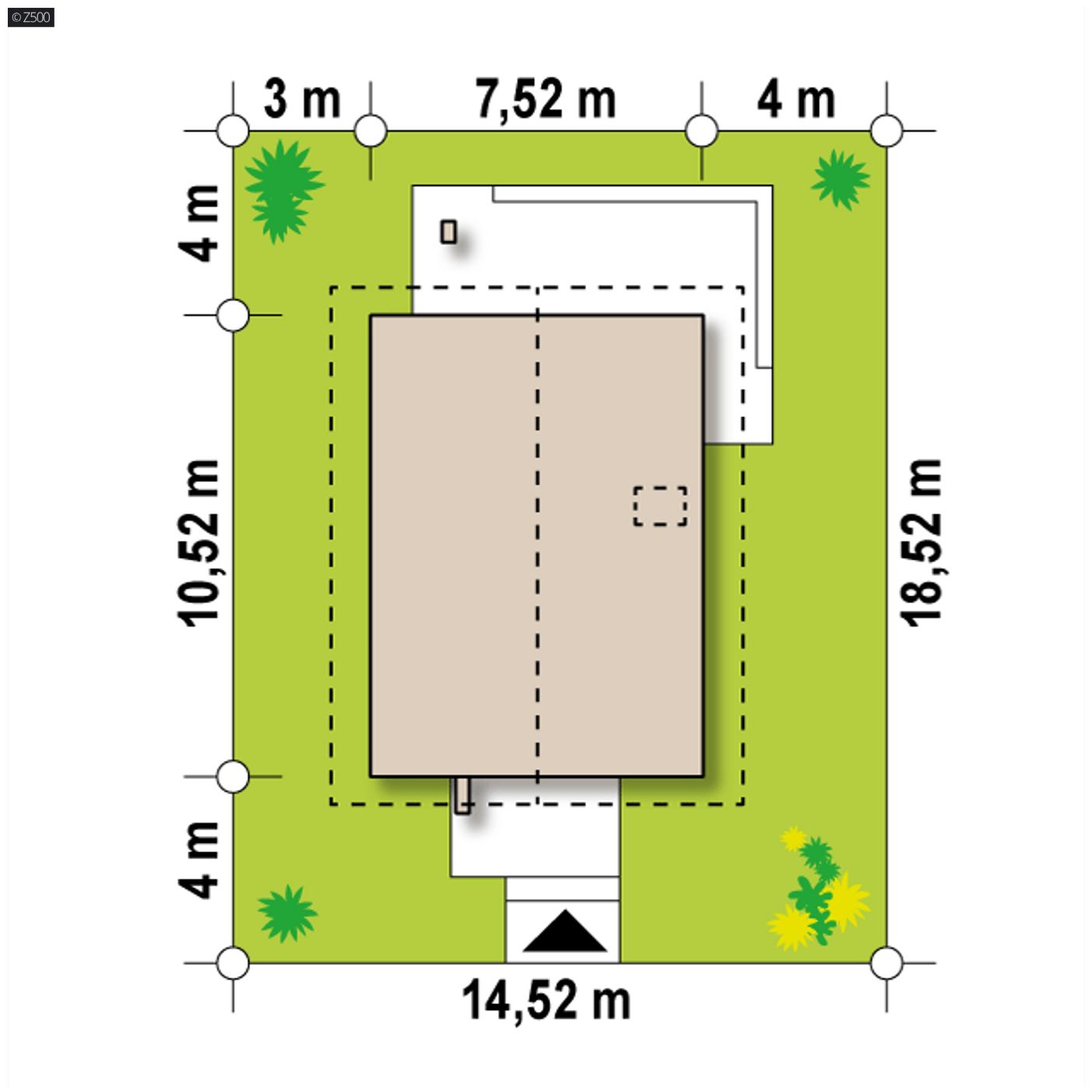

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,52 m
długość
18,52 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
7,52 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
101,5 / 127,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
79,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
328,95 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,94 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
138,44 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,02 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,52 x 18,52 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, pompa ciepła
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
63,86 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
50,19 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT3Balkon zewnetrzny (ocieplany)
SS2Podsufitka (poddasze użytkowe)≤ 1,00
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z177 D +

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty 289 500  193 000

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 310

Opis funkcjonalny

Z177 D + powiększony wariant projektu Z  177 D  z poddaszem użytkowym, zaprojektowany w konstrukcji szkieletowej. Strefę dzienną tworzy także przestronny salon z jadalnią, gdzie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat.

Na poddaszu znajdują się cztery wygodne sypialnie oraz rodzinna łazienka. Jest to ciekawa propozycja dla osób posiadających wąską działkę,  gdy nie można pozwolić sobie na budynek o dużych wymiarach.
Z177 D + to urokliwy dom przewidziany dla rodziny 2+3 lub osób ceniących funkcjonalność  i niskie koszty budowy.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z177 D + - Nieduży, wygodny i praktyczny dom na wąską działkę.

Z177 D +

102
Nieduży, wygodny i praktyczny dom na wąską działkę.
drewniany
4 310
3 879

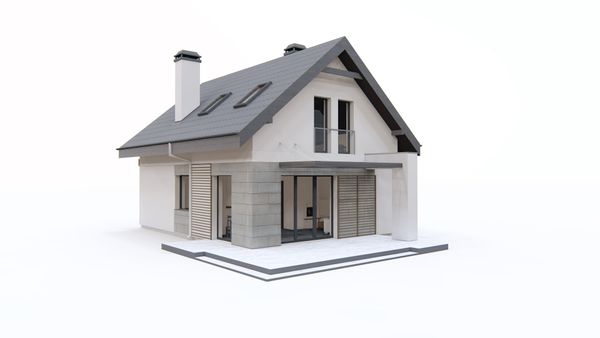

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Marek M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Projekt bardzo mi się podoba. Generalnie widzę jeden mankament. W małej łazience na dole przydałby się prysznic. mam obawy czy na takiej powierzchni jest to możliwe. co państwo o tym myślicie?

Magalena W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marek M. : W planach zmiana łazienki na spiżarnię, a kotłowni w łazienkę.
