Gotowy projekt domu Zx63 D B + - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.

Zx63 D B + odbicie lustrzane

Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
drewniany
drewniany
dostępność projektu: 3 dni robocze
7 790
3 870
Oszczędzasz 3 920
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
7 790
3 870
Oszczędzasz 3 920
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
duże pomieszczenie gospodarcze
pojemna spiżarka
salon od frontu
wykorzystanie miejsca pod schodami

Parter 69,8 / 98,9

Sień
6,1 m²
Hol+schody
7,5 m²
Łazienka
3,9 m²
Salon
30,2 m²
Kuchnia
7,6 m²
Spiżarka
4,2 m²
Pokój
10,3 m²
Pomieszczenie gospodarcze
9,8 m²
Garaż
19,3 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
sypialnia z łazienką i garderobą
duży taras
pełne piętro
wygodne schody ze spocznikiem

Piętro 63,5

Hol
4,9 m²
Pokój
14,2 m²
Pokój
14,3 m²
Łazienka
6,7 m²
Pokój
13,4 m²
Łazienka
5,1 m²
Garderoba
4,8 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.

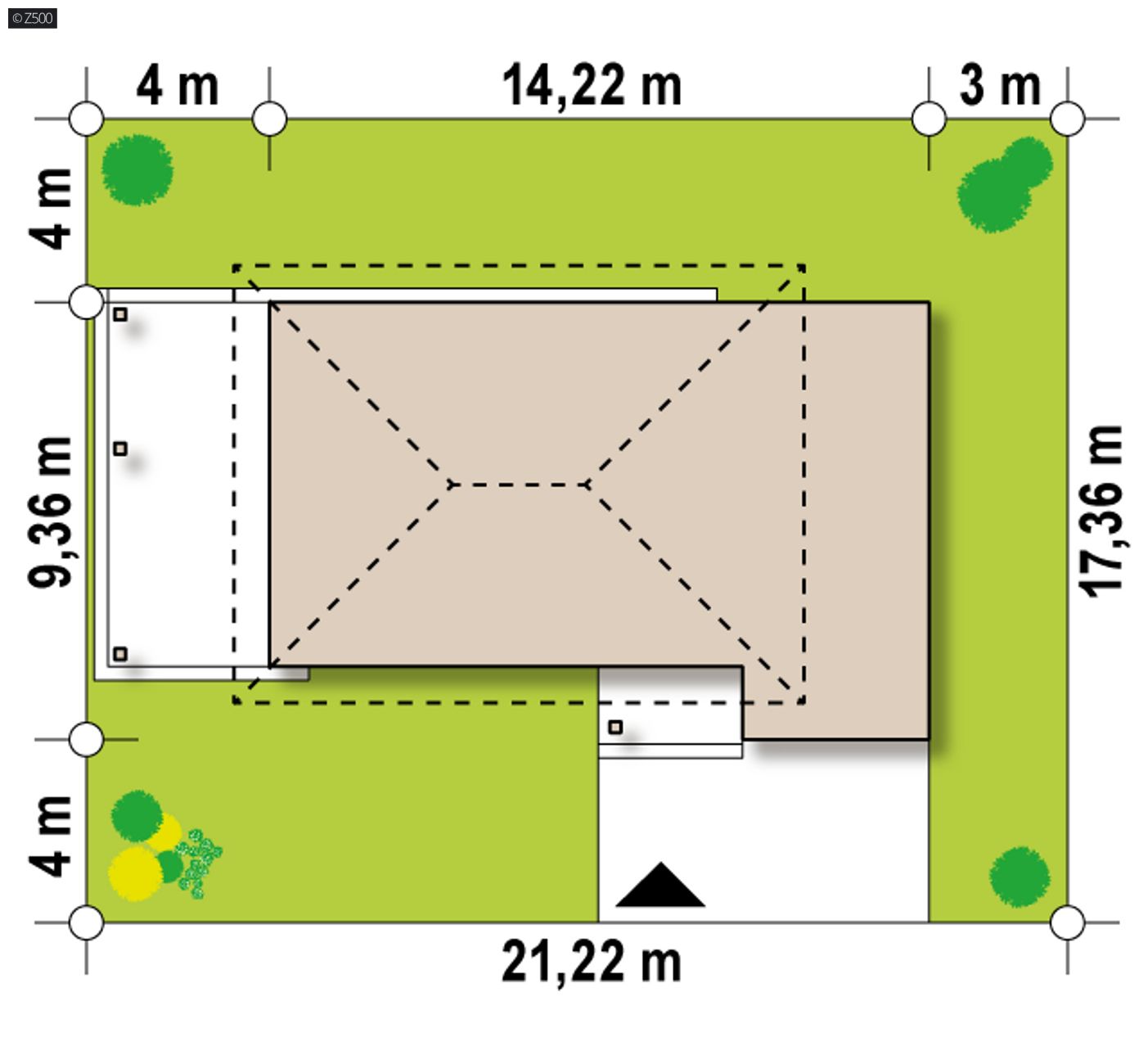

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,22 m
długość
17,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,22 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
133,3 / 162,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
116,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,3 m²
Kubatura
433,92 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,05 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
22°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
123,15 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,22 x 17,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Strop (piętro)
wiązary
Dach
dachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
89,05 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
74 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
SD1Dach nieocieplony
SS2podsufitka≤ 0,18

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx63

wg cennika sekocenbud 2018/01
Ceny średnieCeny minimalne
Stan surowy zamknięty223 993 190 641
Instalacje60 495 51 488
Prace wykończeniowe73 820 62 828
Razem:358 309 304 957
Ten dom możesz postawić metodą gospodarczą za:
251 210,38 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx63 D B + – aranżacja wnętrz, Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
gotowy projekt domu Zx63 D B + – aranżacja wnętrz, Nowoczesny dom piętrowy z dachem kopertowym i wjazdem od południa.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
7 790
3 870
Oszczędzasz 3 920

Projekt Zx63 D B+ to prosty, funkcjonalny dom o wielomateriałowej elewacji, z czterospadowym dachem. Różni się od Zx63 tym, iż ma powiększoną powierzchnię domu, sporym pomieszczeniem gospodarczym, w którym możemy ustanowić dowolny sposób ogrzewania.

Parter, jako część dzienna, zawiera gabinet lub pokój, który możemy przeznaczyć dla gości, kuchnię, którą można oddzielić ścianką działową, jeśli nie mamy życzenia, aby zapachy przyrządzanych potraw dobiegały do przestronnego salonu połączonego z częścią jadalną.

Na górze natomiast mieści się część nocna z pokojami mieszkańców oraz dwiema łazienkami. Osobne pomieszczenie, zaprojektowane z myślą o garderobie, mogące stać się również „kącikiem majsterkowicza”, stanowi dodatkowy atut. Na piętrze, którego pełną wysokość stanowią 265cm (bez skosów!), znajdują się dwa dobrze doświetlone pokoje z miejscami specjalnie przeznaczonymi na szafy oraz sypialnią z osobną garderobą. Nad jednostanowiskowym garażem, znajduje się prywatne wyjście na taras, na którym możemy spędzać dużo wolnego czasu. Wspólna łazienka, doświetlona dwoma pełnowymiarowymi oknami pomieści komfortową wannę.

Jeśli szukacie Państwo domu z wielorakimi możliwościami aranżacji wnętrz, projekt Zx63 D B+ jest właśnie dla Was!

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Ze względu na zmianę przepisów charakterystyki energetycznej termin realizacji zamówienia może być wydłużony do 7 dni roboczych.

Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

drewniany
drewniany
dostępność projektu: 3 dni robocze
7 790
3 870
Oszczędzasz 3 920

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
