    Gotowy projekt domu Zx78 D - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

    Zx78 D odbicie lustrzane

    Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    5 541
    4 848,38
    Oszczędzasz 692,62
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    5 541
    4 848,38
    Oszczędzasz 692,62
    Gotowy projekt domu Zx78 D - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
    Gotowy projekt domu Zx78 D - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
    Gotowy projekt domu Zx78 D - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
    Gotowy projekt domu Zx78 D - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

    Parter 140,6 / 185,6

    Sień
    4,4 m²
    Hol
    13,6 m²
    WC
    2,3 m²
    Garderoba
    1,9 m²
    Kuchnia
    12,3 m²
    Spiżarka
    2,7 m²
    Salon+jadalnia
    43,9 m²
    Pokój
    15,1 m²
    Garderoba
    4,3 m²
    Łazienka
    3,9 m²
    Pokój
    14,1 m²
    Pokój
    14,1 m²
    Łazienka
    5,9 m²
    Pralnia
    2,2 m²
    Pomieszczenie gospodarcze
    5,6 m²
    Garaż+pom. gosp.
    39,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
    taras i zadaszenie opcjonalne

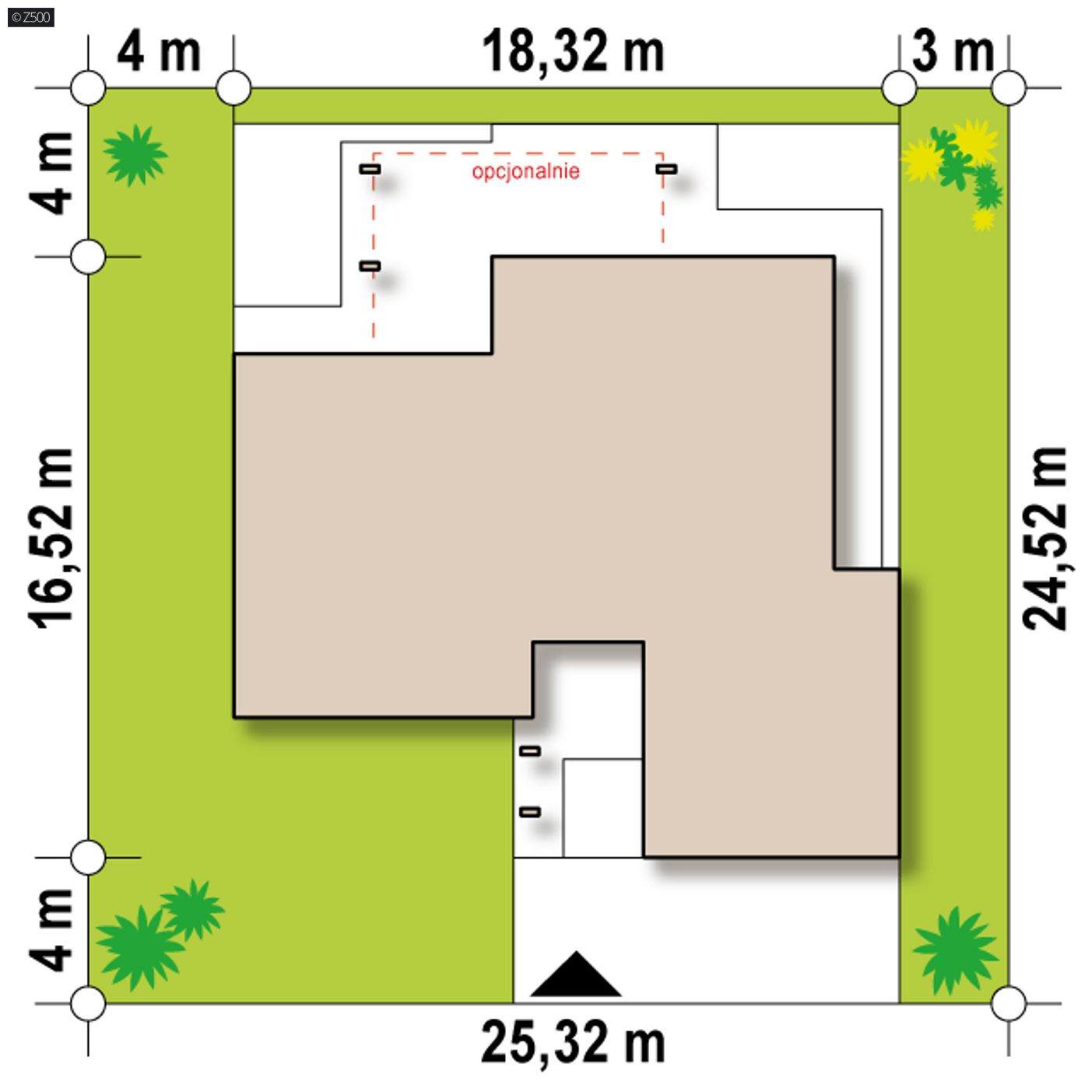

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,32 m
    długość
    24,52 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    18,32 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    140,6 / 185,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    216,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    39,4 m²
    Kubatura
    556,69 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,15 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    183,65 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,32 x 24,52 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    drewniany
    Dach
    papa bitumiczna
    technologia
    drewniany
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kolektory słoneczne
    Rodzaj wentylacji
    mechaniczna
    Energia pierwotna (Ep)
    22,17 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    61,96 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx78 D

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 386 963  257 975

    46%39%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    5 541
    4 848,38
    Oszczędzasz 692,62
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    5 541
    4 848,38
    Oszczędzasz 692,62

    Zx78 D To propozycja nowoczesnego, parterowego domu jednorodzinnego, który składa się z 3 nakładających się na siebie brył o różnej wysokości. Dwie powierzchnie elewacyjne wykończono płytami elewacyjnymi drewnopodobnym, pozostałe to biały tynk.

    Pierwszą bryłę stanowi garaż 2 stanowiskowy, w którym dodano schowek na akcesoria do samochodów. Odtąd trzymanie sezonowych opon na zmianę nie będzie stanowiło wyzwania. Do wnętrza domu prowadzi przejście z garażu przez pomieszczenie gospodarcze z piecem na paliwo stałe.

    Druga bryła – centralna, to dzienna strefa odpowiednio przystosowana do podejmowania gości. Obok salonu połączonego z jadalnią mieści się aneks z wyspą kuchenną i spiżarką, które doceni każda pani domu. Przeszklenia do samej ziemi jednocześnie są wyjściami na taras, którego zadaszenie od strony ogrodu wykonano z nowoczesnych, gotowych pergoli.

    Przy wejściu zaprojektowano niewielką garderobę i wc, a hol prowadzi do trzeciej bryły – nocnej części domu. Mieszczą się tam 3 sypialnie, z których dwie mają wyjście na taras, a trzecia, w ramach rewanżu – swoją prywatną łazienkę i garderobę. Niewielka pralnia została umieszczona w łazience za zamkniętymi drzwiami aby nie psuć wystroju pokoju kąpielowego.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
