Zx96 D
Adaptacja projektu
zapytaj o projekt

Zx96 D

150 + 24
Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród
Warianty: 1
Komentarze: 0
Realizacje: 8
6 140
5 526
Najniższa cena w okresie ost. 30 dni: 6 140
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Zx96 D - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród
Gotowy projekt domu Zx96 D - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród
Gotowy projekt domu Zx96 D - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród
Gotowy projekt domu Zx96 D - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród
Gotowy projekt domu  - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród

Parter 150,1 / 182,0

Sień
4,7 m²
Salon+jadalnia
45,5 m²
Kuchnia
12,5 m²
Spiżarka
4,1 m²
Hol
10,8 m²
WC
2,1 m²
Pokój
12,5 m²
Garderoba
4,9 m²
Pokój
12,6 m²
Garderoba
5,6 m²
Łazienka
5,7 m²
Pokój
13,4 m²
Garderoba
4,1 m²
Łazienka
8,1 m²
Pralnia
3,6 m²
Pomieszczenie gospodarcze
7,9 m²
Garaż
24,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom parterowy w układzie L, z garażem i przeszkleniami na ogród

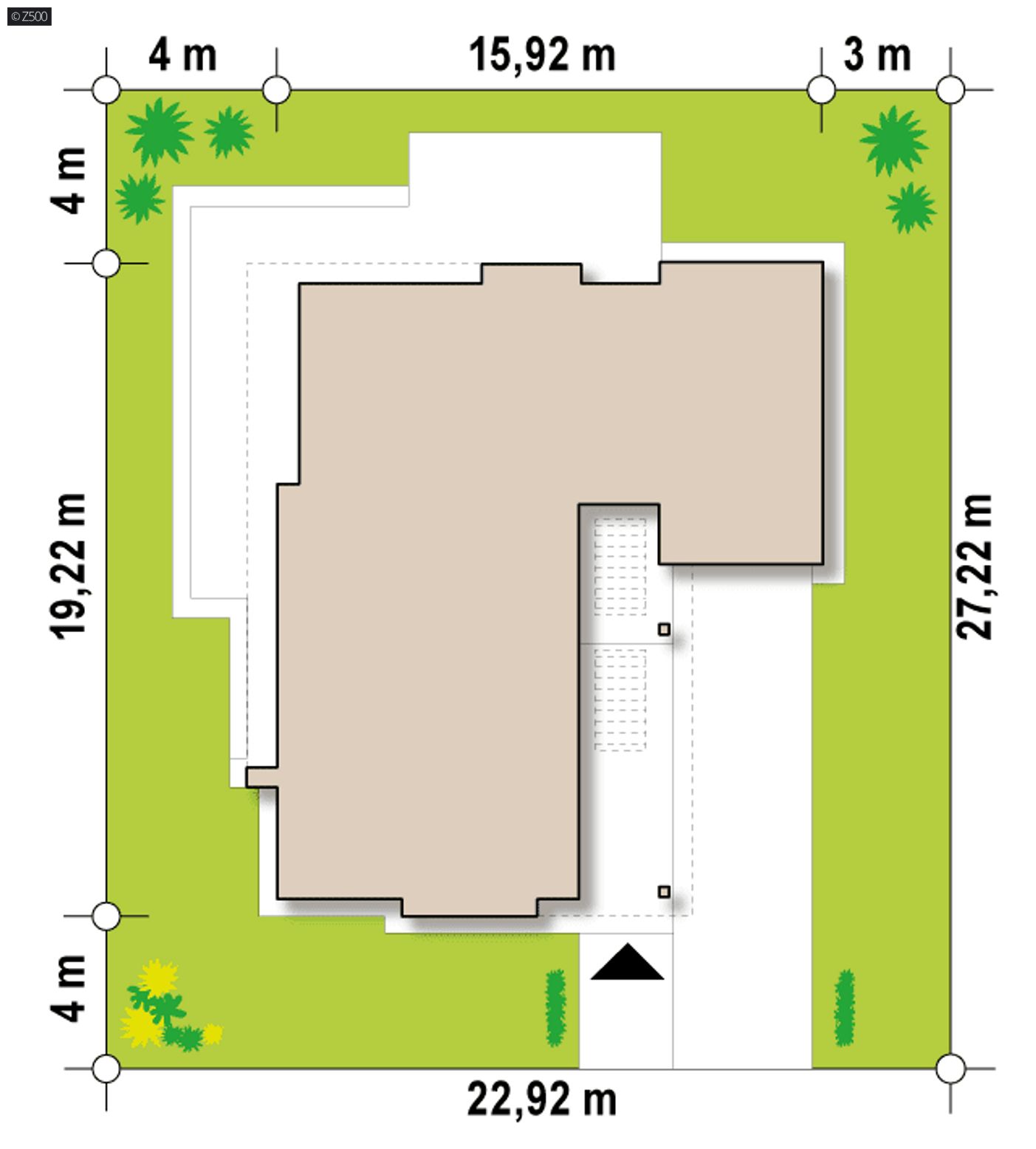

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,92 m
długość
27,22 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,92 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
150,1 / 182,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
214,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
24,0 m²
Kubatura
514,43 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,39 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
176,94 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,92 x 27,22 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
drewniany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
24,55 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
54,65 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx96 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 6 140

Opis funkcjonalny

Parterowy, nowoczesny dom z płaskim dachem w odcieniu szarości, z garażem jednostanowiskowym i odwróconym układem pomieszczeń, gdzie sypialnie mamy rozmieszczone w skrzydle od frontu.

Wejście do domu zostało umieszczone w głębi budynku. Podkreślono je zadaszeniem z pustymi przestrzeniami wykończonymi żaluzjami. Zadaszenie to spełnia rolę zbliżona do świetlika, dzięki któremu światło wpada do kuchennego okna. Również z tego miejsca możemy obserwować kto zmierza do naszych drzwi z wizytą.

Bryła to 3 przenikające się sześciany. Najwyższą z nich wykończono czarnym kamieniem elewacyjnym. Pozostałe ozdobiono szarym betonem i białym tynkiem. W środkowym, najwyższym z sześcianów, zlokalizowano część dzienną. Doskonale ją doświetlono, stosując duże przeszklenia, do samej podłogi. Latem, otwierane na oścież, stanowią wyjście na rozłożyste, zadaszone tarasy. Dają możliwość powiększenie przestrzeni salonowej o część tarasową. To idealne miejsce dla podejmowania gości i urządzania okolicznościowych przyjęć.

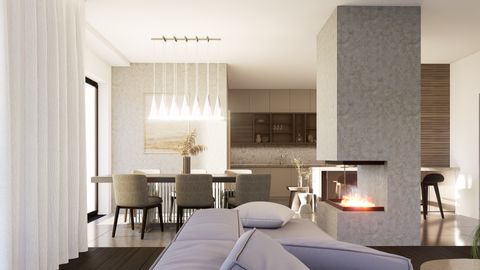

Dwustronny kominek umieszczono centralnie, aby dzięki ciepłemu palenisku uzyskać efekt osobliwej urokliwości pomieszczeń.

Wyspę kuchenną doceni każda osoba lubująca się w przyrządzaniu rozmaitych potraw. Podręczne wsparcie w postaci dobrze ulokowanej spiżarki może być pomocne na każdym etapie przygotowywania posiłku. W dedykowanym Państwu projekcie, spiżarka pełni również funkcję ogniwa łączącego miedzy garażem, pomieszczeniem gospodarczym, a reszta domu. Daje nam to możliwość ergonomicznego korzystania z wymienionych pomieszczeń. Dzięki temu zakupy nosimy bezpośrednio z garażu do spiżarki i kuchni.

Część nocna domu może zostać oddzielona dodatkowymi drzwiami dodanymi w holu, zaraz za wc umieszczonym przy salonie i przeznaczonym dla odwiedzających nas gości.

Na część nocną składają się 3 pokoje, z których każdy posiada przylegającą garderobę, zaś jeden z nich dodatkową prywatną łazienkę.

Projekt Zx96 D przeznaczony jest dla osób pragnących relaksu, rodzinnego odosobnienia oraz komfortu.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
