Gotowy projekt domu Z384 - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.

Z384 odbicie lustrzane

Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
murowany
murowany
dostępność projektu: 3 dni robocze
2 470
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 470
Gotowy projekt domu Z384 - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
Gotowy projekt domu Z384 - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
Gotowy projekt domu Z384 - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
Gotowy projekt domu Z384 - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.

Parter 99,7 / 130,0

Sień
4,2 m²
Pomieszczenie gospodarcze
5,7 m²
Garaż
24,5 m²
Hol
4,3 m²
Kuchnia
11,9 m²
Salon+jadalnia
28,7 m²
Gabinet
12,0 m²
Hol
5,0 m²
Pokój
11,8 m²
Pokój+garderoba
13,9 m²
Łazienka
5,4 m²
Łazienka
2,8 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.

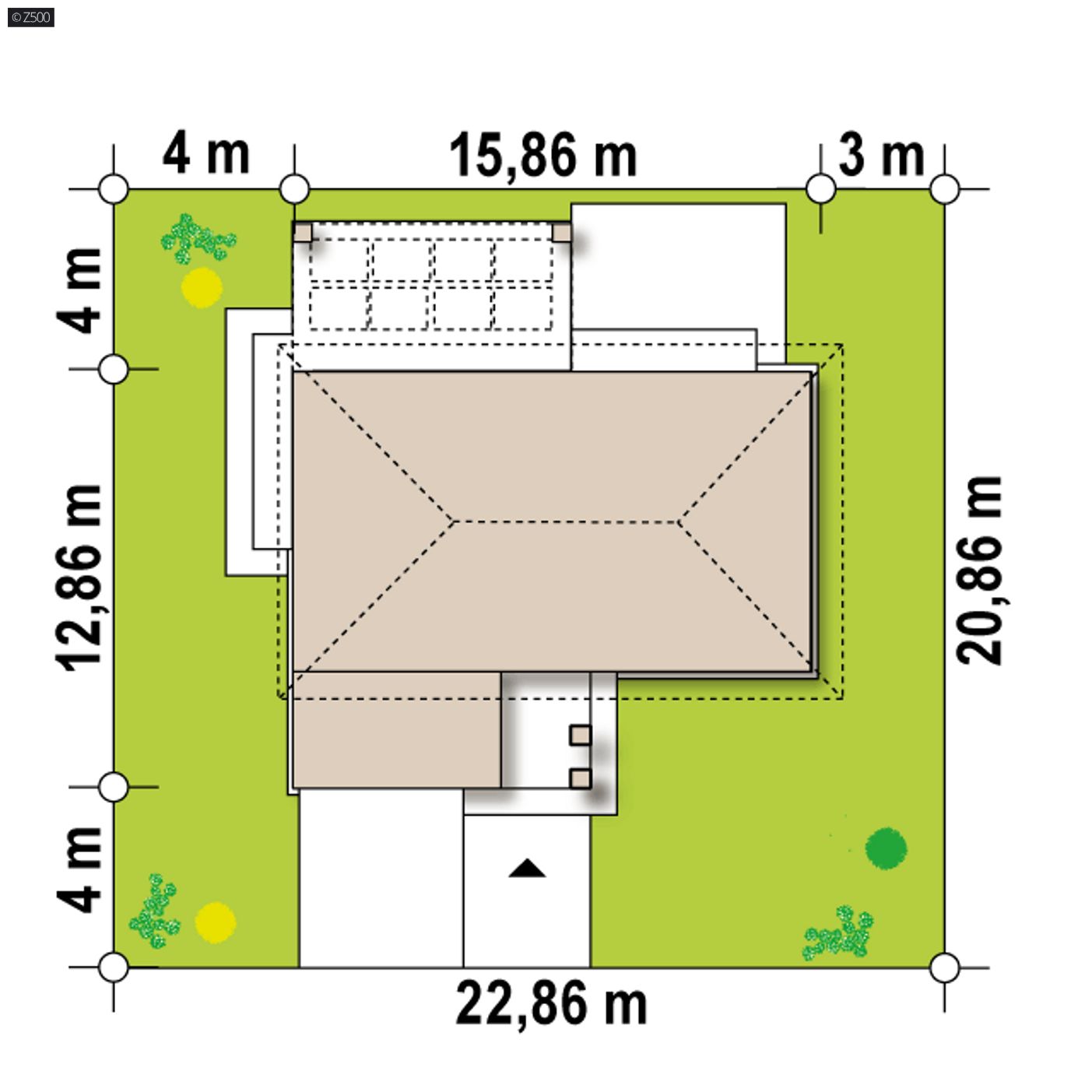

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,96 m
długość
20,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
15,96 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
99,7 / 130,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
167,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
24,5 m²
Kubatura
567,92 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,77 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
225,63 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,65 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
22,96 x 20,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
dachówka, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
92,35 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
76,29 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z384

wg cennika sekocenbud 2017/11
Ceny średnieCeny minimalne
Stan surowy zamknięty189 609 161 376
Instalacje45 748 38 936
Prace wykończeniowe51 390 43 738
Razem:286 747 244 050
Ten dom możesz postawić metodą gospodarczą za:
201 037,99 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
gotowy projekt domu Z384 – aranżacja wnętrz, Parterowy dom z 3 sypialniami, powiększonym garażem oraz dachem kopertowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 470

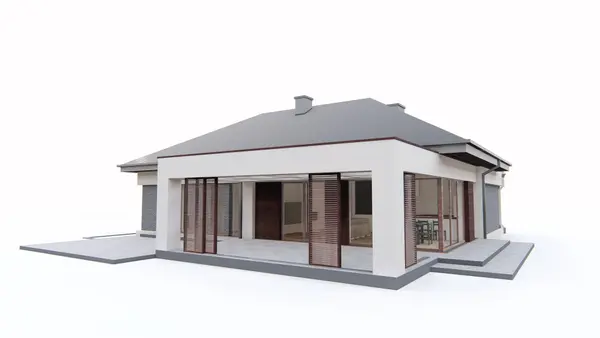

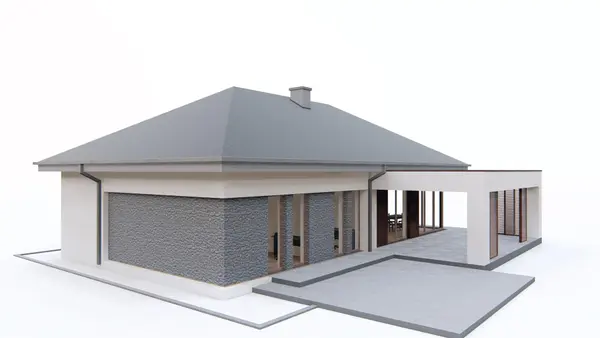

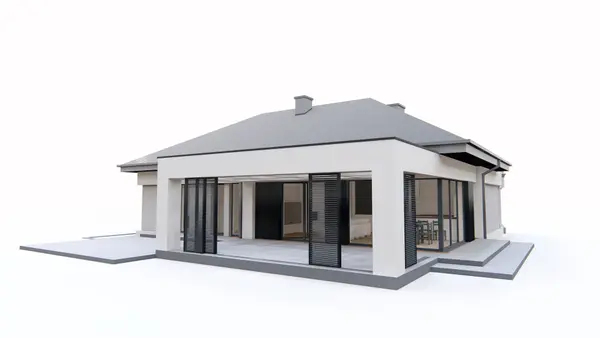

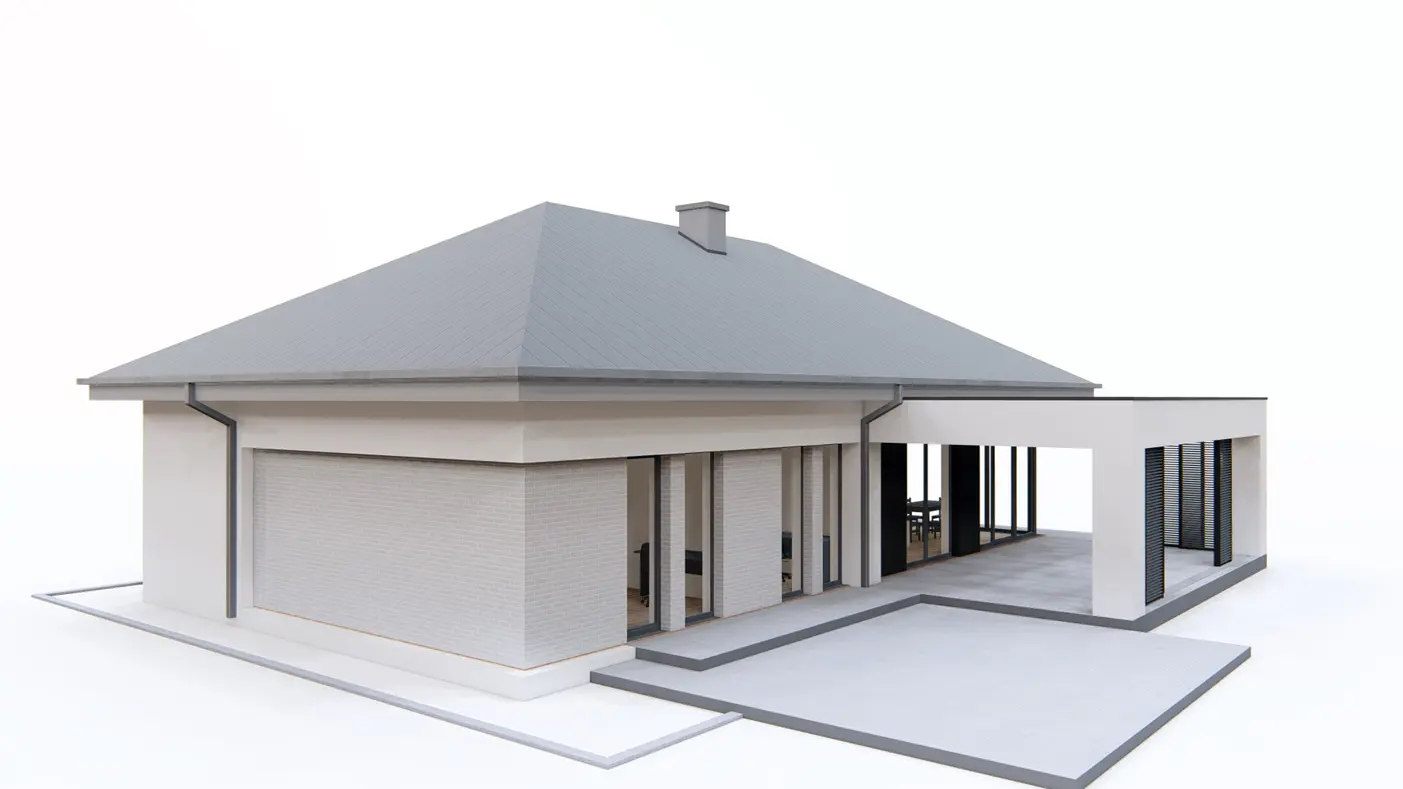

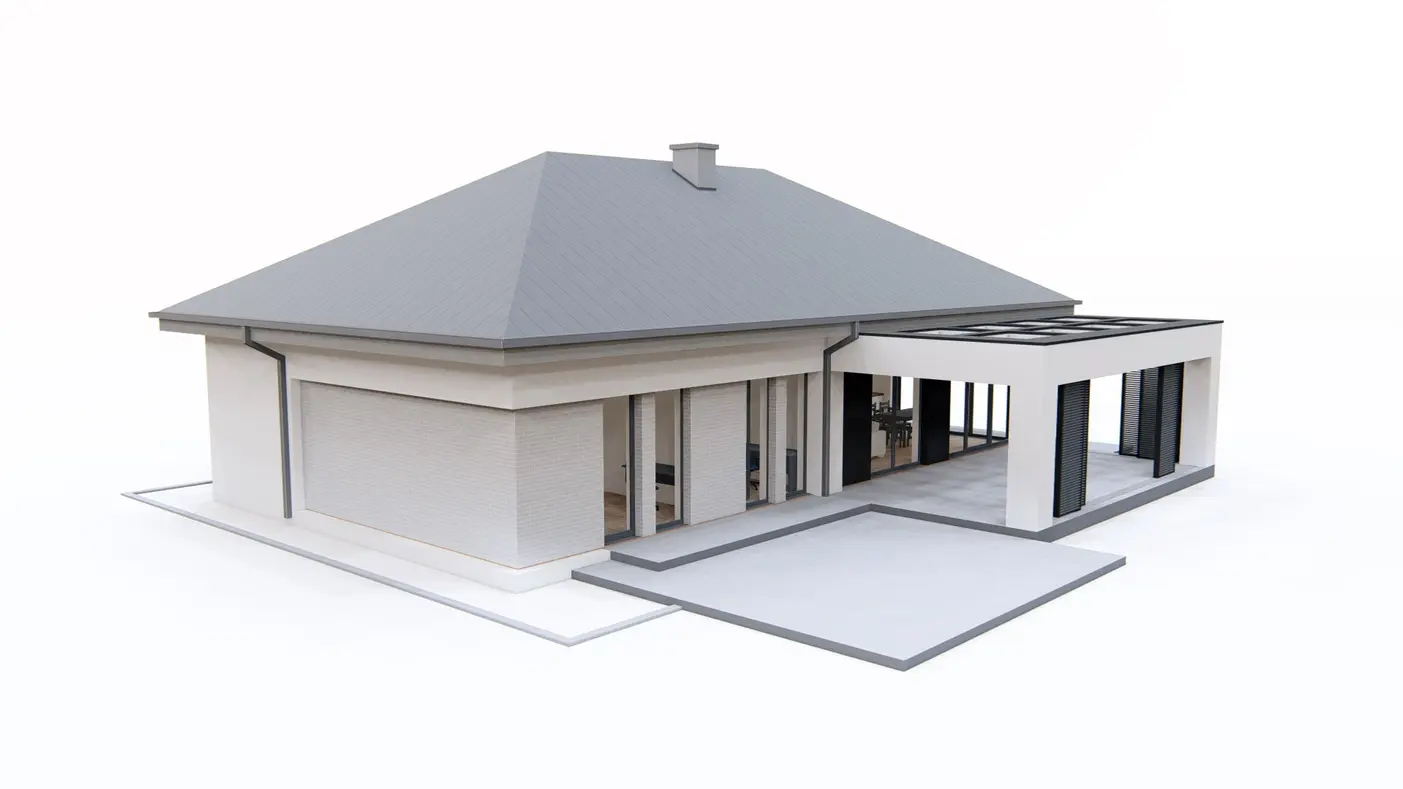

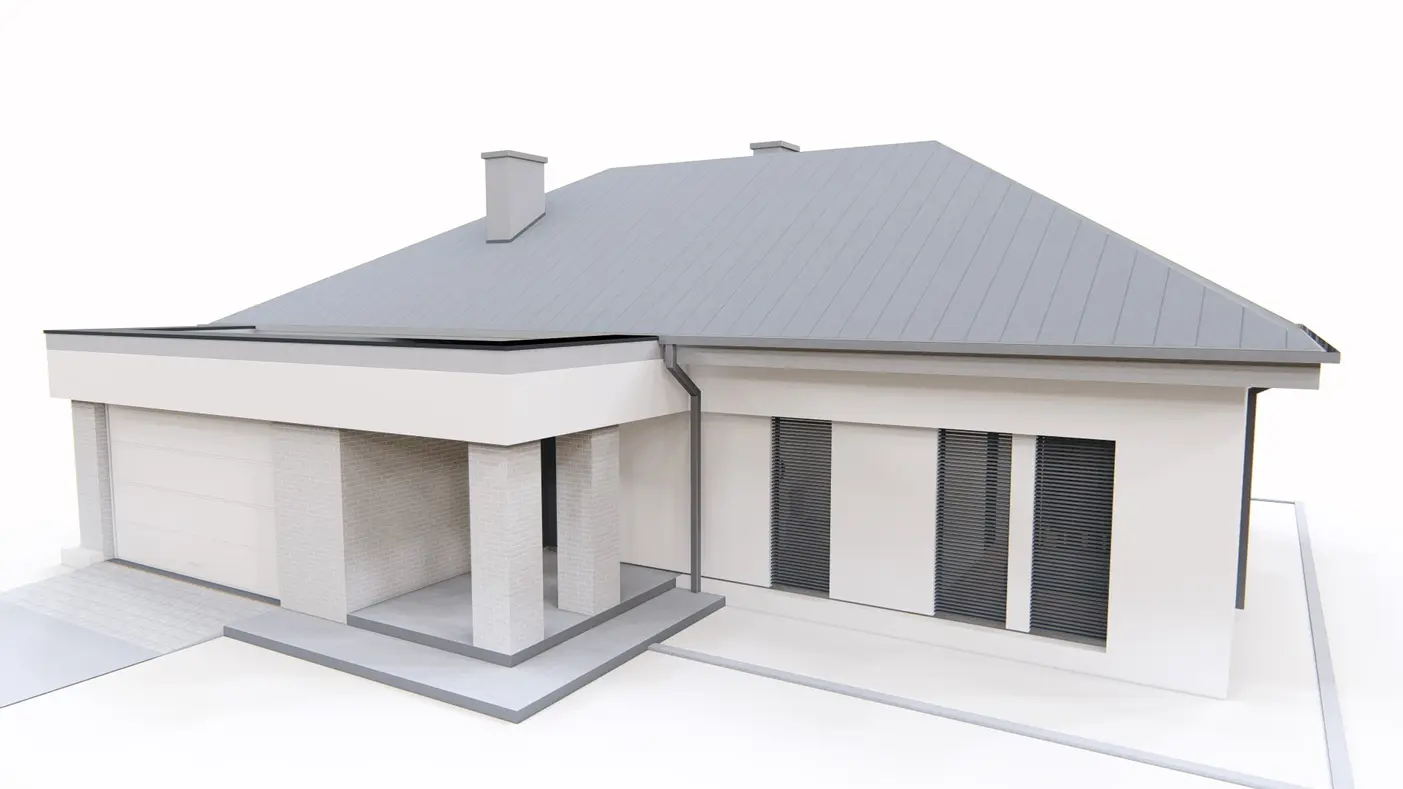

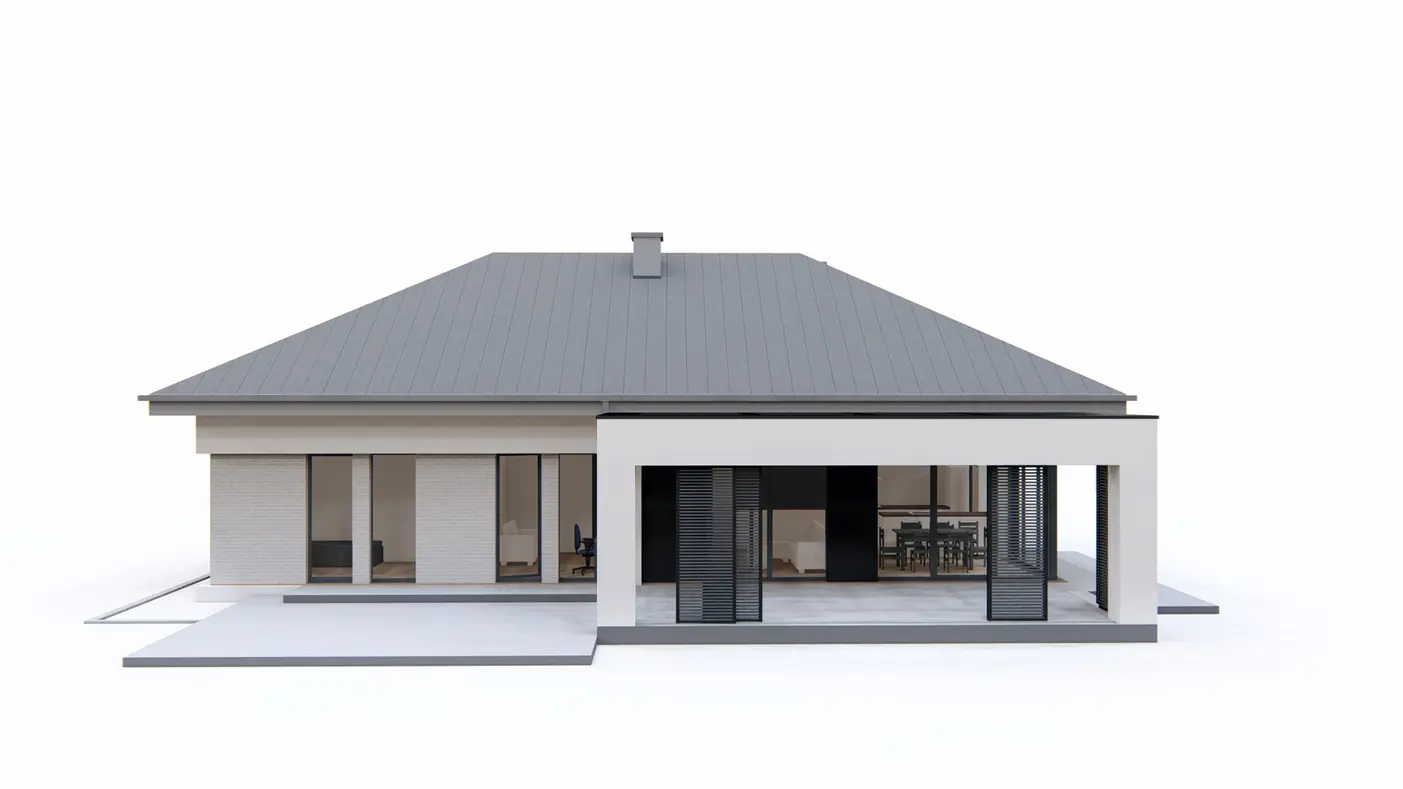

Z384 to parterowy budynek z garażem, który pomieści zarówno samochód jak i motor. Dom przykryto dachem kopertowym z dodatkowymi prostymi, płaskimi zadaszeniami dodającymi budynkowi szczyptę nowoczesnego stylu. Wszystkie pomieszczenia posiadają duże przeszklenia ciągnące się od podłogi po sufit.

Na wykończenie elewacji składa się biały tynk oraz jasno szara płytka klinkierowa. Kontrastu dodaje ciemno grafitowy dach oraz stolarka okienna.

Centralnie umieszczone wejście do budynku zostało zadaszone poprzez przeciągniecie zadaszenia znad garażu.

Prawa część domu jest częścią nocną w której zlokalizowano dwie sypialnie z czego jedna posiada wydzieloną garderobę oraz wspólna łazienkę. Architekt wydzielił miejsce na niewielki gabinet, który może służyć również jako pokój gościnny. Plusem domu jest dodatkowa, niewielka łazienka dla odwiedzających nas gości.

Prawa część domu - dzienna to kuchnia połączona z jadalnią i salonem na zasadzie open space. Dzięki temu jest przestronnie i możemy cieszyć się naszą reprezentacyjną powierzchnią.

Z384 to współczesny parterowy dom o powierzchni ok 100 m2 i jasnej czystej elewacji, który zaspookoji potrzeby rodziny 2+1 lub 2+2.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
2 470

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
