Zx152
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx152 - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem

Zx152 odbicie lustrzane
Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem

murowany
murowany
dostępność projektu: 3 dni robocze
10 100
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
10 100
Gotowy projekt domu Zx152 - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem
Gotowy projekt domu Zx152 - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem
Gotowy projekt domu Zx152 - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem
Gotowy projekt domu Zx152 - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem
wydzielona pralnia
duże przeszklenie na ogród
otwarta część dzienna
możliwość zamknięcia części dziennej
miejsce na przechowywanie

Parter 112,8 / 156,8

Sień
3,6 m²
Hol+schody
18,2 m²
Łazienka
4,5 m²
Pralnia
5,1 m²
Garderoba
3,9 m²
Gabinet
14,5 m²
Salon+jadalnia
45,5 m²
Kuchnia
14,0 m²
Spiżarka
3,5 m²
Pomieszczenie gospodarcze
7,9 m²
Garaż
36,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.

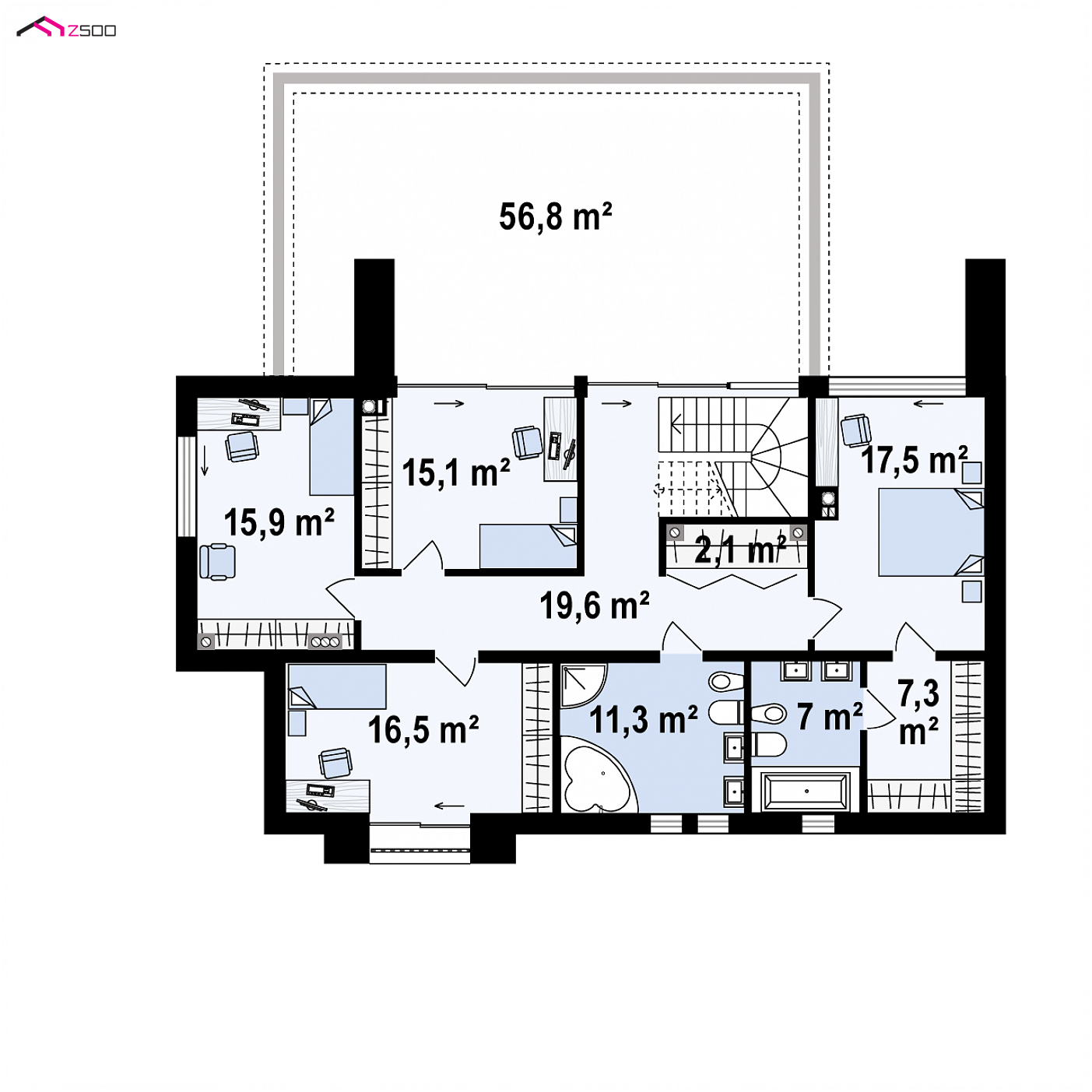

Gotowy projekt domu  - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem
duży taras na piętrze
sypialnia główna
przestronne pokoje
duża łazienka
miejsce do przechowywania

Piętro 112,2

Hol
19,7 m²
Pokój
15,3 m²
Pokój
15,9 m²
Pokój
16,5 m²
Łazienka
11,3 m²
Łazienka
6,7 m²
Garderoba
7,3 m²
Pokój
17,5 m²
Garderoba
2,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy, nowoczesny dom o powierzchni 225m2 z płaskim dachem oraz dużym tarasem

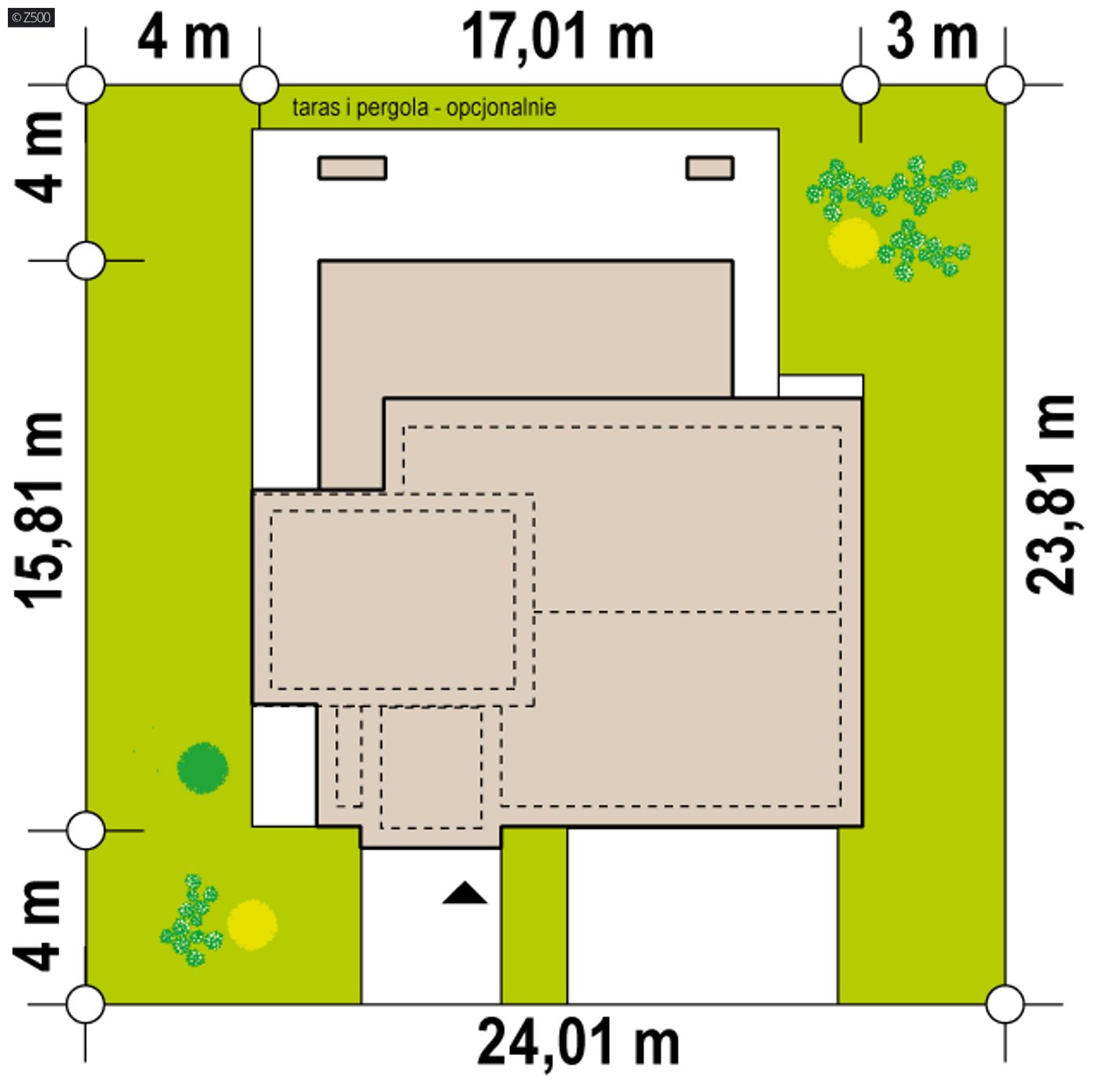

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,86 m
długość
23,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
16,86 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
225,0 / 269,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
226,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,1 m²
Kubatura
803,49 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,6 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
136,74 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,86 x 23,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz, kable elektryczne
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
64,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
50,95 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD3Stropodach ocieplany≤ 0,15
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx152

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
10 100
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
10 100

Zx152 jest projektem dużego, nowoczesnego, piętrowego domu, wywierającym ogromne wrażenie na każdym, kto gustuje w stylu modern.

Proste, nakładające się na siebie geometryczne bryły, tworzą kilka oddzielnych warstw budynku, poprzeplatanych napawającymi ogromem powierzchni tarasu. Odcienie bieli i grafitu ocieplono drewnianymi deskami elewacyjnymi.

Wejście do domu zadaszono podcieniem, który chroni przed wiatrem, deszczem i śniegiem. W sieni po lewej stronie mamy dużo miejsca przeznaczonego na szafę wnękową, która pomieści przysłowiowe morze damskich butów i płaszczy. Z sieni bezpośrednio dostaniemy się do garażu oraz pomieszczenia gospodarczego.

Parter przeznaczono na dzienną strefę mieszkalną. Obszerny salon połączono z jadalnią i aneksem kuchennym, z którym sąsiaduje spiżarka. Całość od salonu oddziela wyspa barowa. Strefa dzienna została w całości ulokowana od strony ogrodu tak, aby domownicy mogli w pełni zrelaksować się po ciężkim dniu pracy. Całkowicie przeszklona ściana z przesuwanymi oknami pozwoli na połączenie salonu z ogrodem w piękne słoneczne dni.

Lewa cześć domu zlokalizowana od frontu to gabinet do pracy lub pokój gościnny oraz łazienka z pralnią i miejsce na dużą szafę do zabudowy.

Piętro domu to prywatna i nocna strefa naszej fortecy oraz kraina wypoczynku zarazem. Duży taras, cztery pokoje, z czego jeden posiadający osobistą łazienkę i garderobę. Rozplanowane duże przestrzenie, przemienią nasz dom w prawdziwe królestwo upragnionego wytchnienia.

Dom ten dedykowany jest dla osób ceniących sobie duże przestrzenie jak i proste, surowe formy.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
