    Gotowy projekt domu Z16 - Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.

    Z16 odbicie lustrzane

    Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700
    2 160
    Oszczędzasz 540
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    2 700
    2 160
    Oszczędzasz 540
    Gotowy projekt domu Z16 - Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.

    Parter 65,4

    Sień
    2,1 m²
    Pokój
    9,2 m²
    Łazienka
    3,6 m²
    Pom. gosp.
    2,3 m²
    Hol
    6,0 m²
    Salon+kuchnia
    22,4 m²
    Pokój
    9,7 m²
    Pokój
    10,0 m²
    Taras
    30,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.

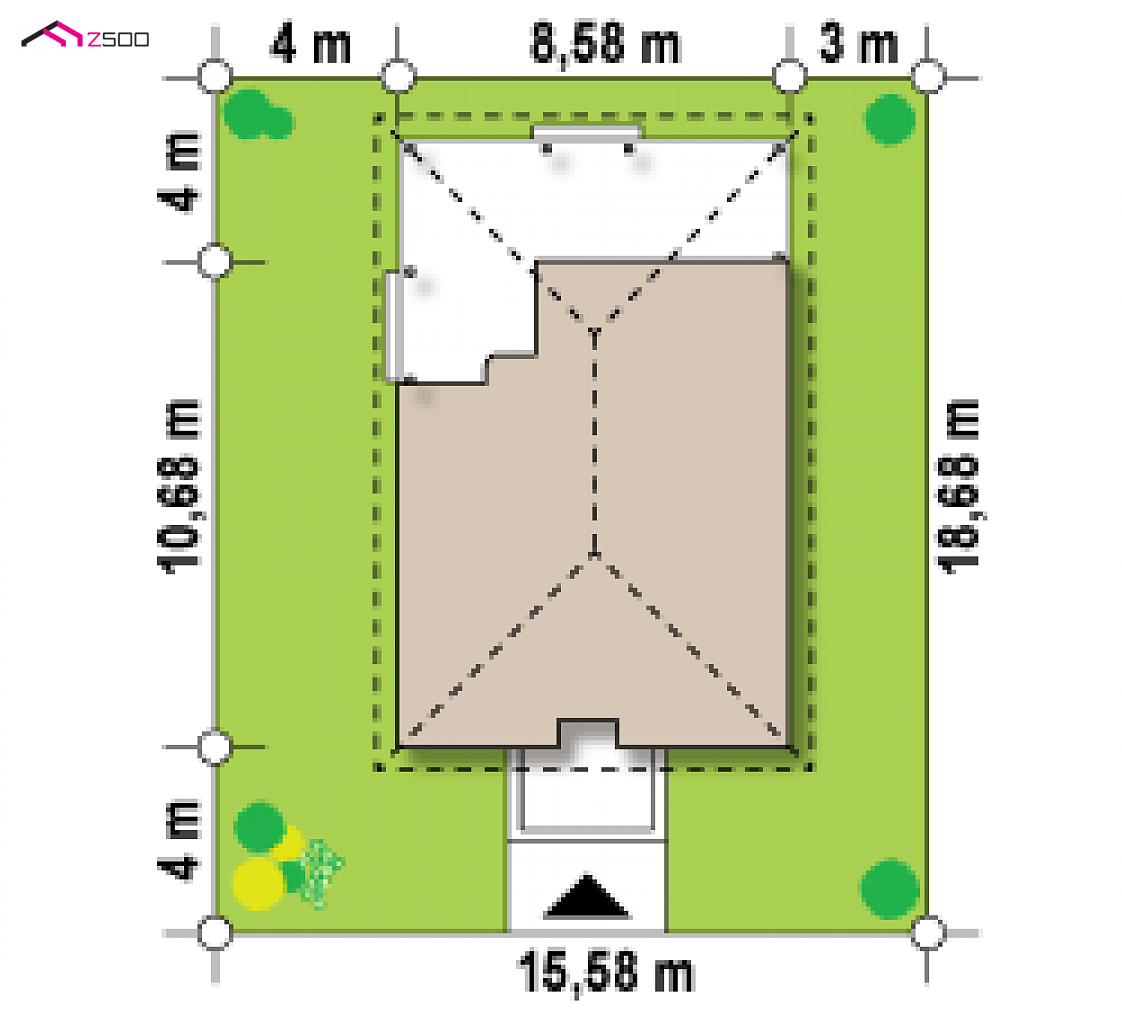

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,58 m
    długość
    18 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,58 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    65,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    83,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    186,3 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,43 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    22°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    148 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    15,58 x 18 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    82 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    70,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z16

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 159 045  106 030

    49%36%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +500 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    gotowy projekt domu Z16 – aranżacja wnętrz, Parterowy dom z werandą całoroczny lub letniskowy, także w wersji murowanej.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700
    2 160
    Oszczędzasz 540

    Dom Z16 może być zbudowany szybko i niewielkim kosztem dom parterowy z trzema sypialniami oraz obszerną werandą. Uniwersalne rozwiązania sprawią, że sprawdzi się zarówno jako całoroczny jak i letniskowy.

    Układ funkcjonalny domu zaprojektowano na rzucie prostokąta z podcięciem od strony ogrodu. Znajdują się tu trzy pokoje, salon połączony z kuchnią i jadalnią oraz łazienka z wydzieloną strefą gospodarczą. Cecha indywidualna Z16 to komfortowa zadaszona weranda od strony ogrodu z kominkiem zewnętrznym. Sprawdzi się idealnie jako miejsce do wypoczynku, nawet w deszczowe dni. Dzięki prostej strukturze i braku wewnętrznych ścian konstrukcyjnych wnętrze domu można niemal dowolnie kreować przesuwając lub likwidując ścianki działowe. Istnieje możliwość zlikwidowania bocznych okien, co pozwoli usytuować budynek bliżej granicy działki.

    Projekt dostępny jest także w technologii drewnianej.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1010
    • - TYG-465
    • - SZ5 Z16 CE (DOM OZ6-76)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 700
    2 160
    Oszczędzasz 540

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Właśnie zakupiłem projekt Z-16 wariant podstawowy w wersji murowanej.Planuje wprowadzić
    następujące zmiany: wydłużyć go o 1 metr co zwiększy powierzchnię salonu z aneksem kuchennym oraz pokoju/przy salonie-dotychczas 9.705m/Dodatkowo chcę zlikwidować sciankę działową tego pokoju co da przestrzeń łączną ok.40m2.
    Prośba do tych co już ten projekt zbudowali aby na bazie swoich doświadczeń ocenili,czy to dobry pomysł?Muszę dodać ,że w domku będą mieszkać dwie osoby.
    Ponadto pytanie i prośba czy jest szansa w woj mazowieckim lub centrum Polski obejrzeć ten projekt w naturze?
    Bedę wdzięczny za wszelkie uwagi
    swierczynski54@gmail.com

    Monika
    witam serdecznie
    czy ktos w zachodniopomorskim lub wielkopolksim wybudowal taki domek? jakie sa realne ceny budowy takiego domku parterowego pod klucz w wersji drewnianiej i murowanej? moze ktos ma ochote pochwalic sie swoim domkiem :)prosze o fotki.

    Ania
    Witam serdecznie Forumowiczów :) Bardzo proszę o kontakt osoby, które wybudowały Z16 w woj. mazowieckim. Chciałabym z mężem obejrzeć jak domek wygląda w rzeczywistości oraz poznać opinie jego domowników. Proszę o kontakt na e-maila: a_nn_a@interia.eu
    Z góry dziękuję za poświęcony czas,
    Ania

    Bartek
    Jaki jest koszt budowy tego domu w wersji całorocznej murowanej ? Same koszty budowy bez działki :)

    Jagoda
    Obecnie jestem na etapie załatwiania pozwolenia na budowę. Zakupiłam projekt Z-16/wersja podstawowa/. Bardzo proszę budujących, bądź mieszkających w takim domku w okolicy pow.piotrkowskiego o kontakt. Chciałabym obejrzeć jak wygląda w rzeczywistości. Wnękę na kominek zewnętrzny zamieniam na kuchnię, ale zastanawiam się czy nie powiększyć tarasu.

    Bartosz
    Czy była by możliwość aby zlikwidować "wcięcie" przeznaczone na grilla zewnętrznego i w tym miejscu zrobić miejsce na kotłownię.
    Jaki byłby koszt takiej zmiany.

    Daniel
    Witam posiadam taki domek na sprzedaż w wersji drewnianej mieszkam juz 4 rok rewelacja okolice 30 km od Krakowa

    Darek
    Proszę o kontakt osoby które wybudowały lub zamierzają wybudować Z16 GP.
    Chciałbym poznać opinie właścicieli i użytkowników tego domu. Proszę o kontakt na darek66-42@o2.pl
    Z góry dziękuję
    Darek

    Iza
    Dziękuję bardzo.W rzeczywistości jeszcze lepiej wygląda:)Zapraszam do oglądnięcia:)
    Wchodzimy oczywiście jest tzw. wiatrołap później na lewo mamy sypialnię z której można wejść do garderoby,na tej samej stronie jest kuchnia.Natomiast na prawo od wejścia jest pokoik ,duża łazienka z wielkim prysznicem i kibelek(osobno)no i salon z kominkiem.I to wszystko.Piętra nie mamy bo to nam w zupełności wystarczy:)

    Iza
    Do Przemysław C. : Panie Przemysławie nie ma problemu.Zapraszam.Proszę się kontaktować na maila izawol@interia.pl

    Chmurka1
    witam pania ize mieszkam niedaleko od pani bo zaledwie 30 km i bardzo mnie interesuje ten domek bardzo chcialbym go zobaczyc na zywo prosilbym o kontakt na chmurka1@interia.eu dziekuje z gory i pozdrawiam

    Gabi
    intersuje mnie ten projekt ale chcialabym wiedziec jakie sa realne koszty budowy. prosilabym o zdjecia i informacje na brynia777@wp.pl . dziekuje bardzo

    Ania
    Do Gabi : Witam.
    Czy ktoś mi powie jakie są koszty budowy tego domu murowanego? Podobnie jak Gabi proszę o info. soft77@interia.eu Pozdrawiam

    Paweł
    Do Gabi : Podoba nam się z żoną ten projekt na wiosne planujemy budowę domku, dysponujemy jednak ograniczonym budżetem. Będę wdzięczny za więcej informacji na prv odnośnie kosztów budowy interesuje nas wersja drewniana z drobnymi przeróbkami które mamy nadzieję obniżą koszt budowy (brak kominka na zewnąrz, brak wejścia z tyłu)
    czy 120000 brutto jest realnym kosztem budowy w stanie zamkniętym z instalacjami, bez białego montażu?
    Czy jakaś firma może się podjąć realizacji w tej cenie czy lepiej abyśmy poszukali sobie innego projektu.

    Z góry dziękuję za odpowiedź
    mail to soldi3@wp.pl

    Kinga K.
    Do Andrzej K. : Witam. Czy jest szansa na obejrzenie tego domku. Jesteśmy z żona zainteresowani budową w wersji z poddaszem. Ideałem jest województwo łódzkie. Pozdrawiam ( sowarojna@poczta.fm)

    Iza
    Do Andrzej K. : Andrzeju mieszkamy już od tygodnia.Zapraszamy:)Wykasowało mi Twój numer tel więc nie mam jak odezwać się na kom.Pozdrawiam

    Rafał
    Witam
    Również jestem zainteresowany tym domem, czy ktoś w woj. mazowieckim buduje taki domek i mógłby go pokazać a może przesłać zdjęcia z budowy. bardzo proszę o informację rafiiko@wp.pl
    Pozdrawiam serdecznie Rafał

    Magda
    Super domek, zwłaszcza z poddaszem użytkowym. Jeśli mógłby Pan wrzucić kilka zdjęć swojego domu będziemy bardzo wdzięczni, ponieważ w internecie można znaleźć jak na razie tylko zdjęcia realizacji podstawowej wersji, a ta z użytkowym poddaszem wydaje się najbardziej optymalna. Pozdrawiam fanów Z16:)

    Hubert Cichocki
    Do Magda : Pani Magdo jeżeli to do mnie i jeszcze jest zainteresowanie proszę o kontakt pod adresem hubert.cichocki@hotmail.com
