Z164

131 + 29
461  tys. zł
Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
Warianty: 0
Komentarze: 63
Realizacje: 495
4 700
Dostępność: 25 dni roboczych
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
5 realizacji
inni już budują ten dom
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu

Realizacje

Powierzchnia użytkowa / netto
130,6 / 182,8 m²
Powierzchnia zabudowy
119,6 m²
Powierzchnia garażu
28,7 m²
Kubatura
501,16 m³
Wysokość domu
8,27 m
Kąt nachylenia dachu
40°
Powierzchnia dachu
188,47 m²
Wysokość ścianki kolankowej
0,9 m
Minimalne wymiary działki
20,54 x 17,54 m
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na gaz
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

Z164 to jednorodzinny dom piętrowy z garażem jednostanowiskowym. Prosta, zwarta bryła przekryta dachem dwuspadowym oraz jeden komin czynią go inwestycją ekonomiczną w budowie. Popielata blachodachówka, ciemne drewniane okładziny na elewacji oraz jasny tynk trafnie podkreślają współczesny charakter budynku. Dodatkowe zalety to szeroki podcień wejściowy oraz zadaszony taras. Na niewielkiej powierzchni udało się zapewnić bogaty program użytkowy wzbogacony szerokim zapleczem gospodarczym. Strefę dzienną zlokalizowano na parterze. Tworzy ją reprezentacyjny salon z kominkiem połączony z jadalnią i przestronną kuchnią. Jest tu także duża toaleta z oknem, podręczna spiżarnia, miejsce na szafy, obszerne pomieszczenie techniczne przy garażu oraz pomieszczenie gospodarcze, którym można dostać się z garażu do sieni. Strefę nocną na piętrze tworzą trzy duże sypialnie z łazienką i garderobą. Pokój gospodarzy posiada własną łazienkę i odrębną garderobę.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1196
  • - TPE-461
  • - SZ5 Z164 CE (DOM OZ4-92)

KALKULACJA SZACUNKOWA Z164

wg cennika sekocenbud 2 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 83 885 74 897
Stan surowy otwarty 300 587 268 381
Stan surowy zamknięty 76 894 68 656
Instalacje 97 866 87 380
Prace wykończeniowe 139 808 124 828
Razem699 039 624 142
Ten dom możesz postawić metodą gospodarczą już za:
582 533
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 63,0 / 91,7

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
Sień
3,2 m²
Hol+schody
8,5 m²
WC
2,2 m²
Kuchnia
11,5 m²
Salon+jadalnia
32,3 m²
Pom. gosp.
4,0 m²
Garaż+pom. gosp.
28,7 m²
Spiżarnia
1,4 m²

Poddasze 67,6 / 91,1

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
Hol+schody
7,6 m²
Łazienka
6,2 m² / 8,4 m²
Łazienka
4,3 m² / 7,2 m²
Garderoba
2,8 m²
Pokój
13,9 m² / 17,9 m²
Garderoba
4,9 m² / 9,1 m²
Pokój
13,9 m² / 19,1 m²
Pokój
14,0 m² / 19,2 m²

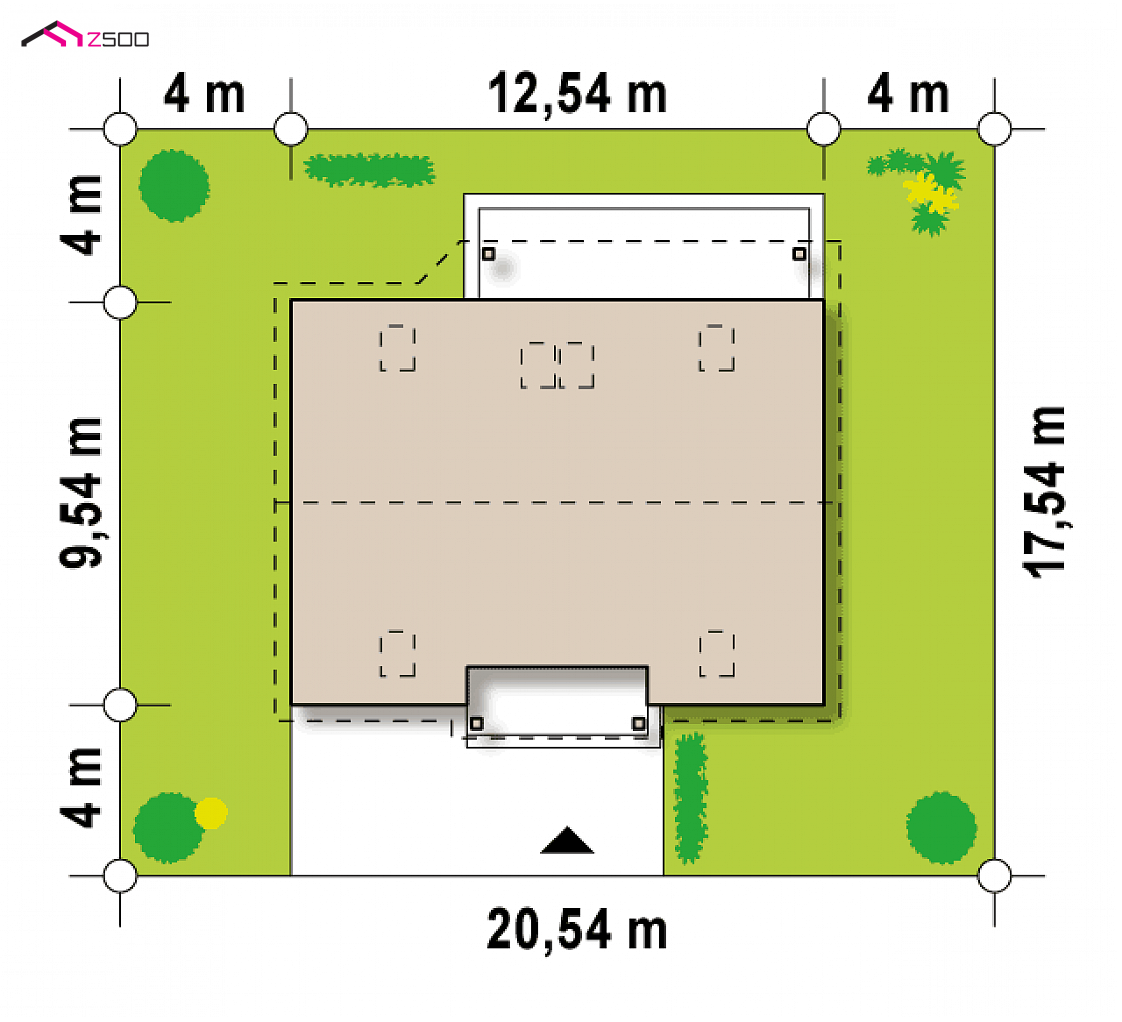

Działka

Gotowy projekt domu  - Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
Minimalne wymiary działki
szerokość
20,54 m
długość
17,54 m
Wymiary elewacji frontowej
12,54 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

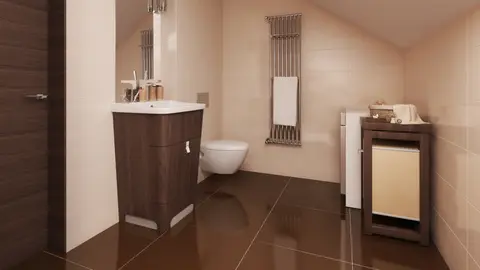

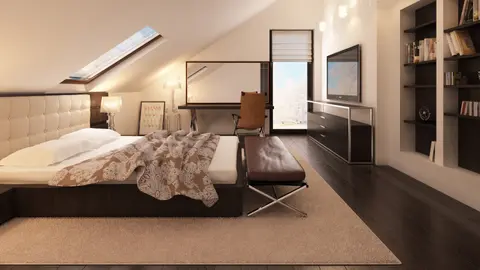

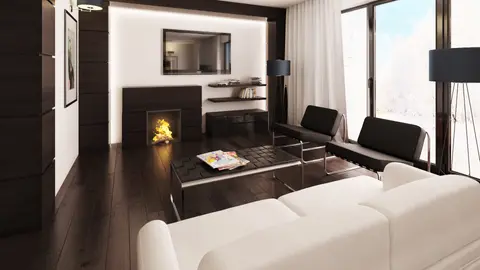

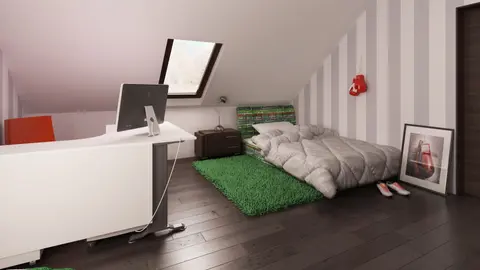

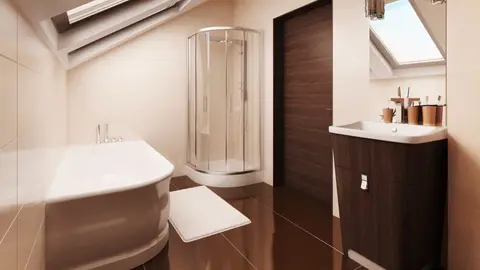

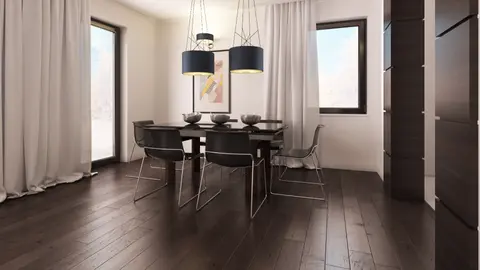

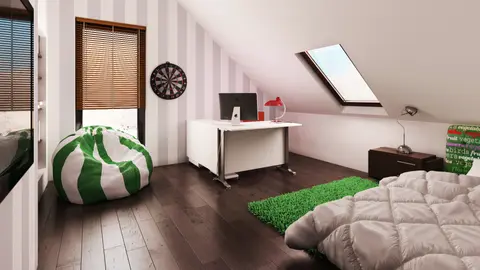

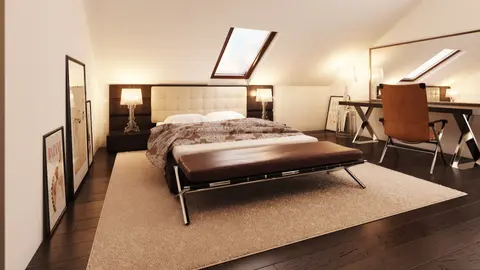

gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
gotowy projekt domu Z164 – aranżacja wnętrz, Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Ten projekt wymaga dłuższego czasu oczekiwania ale gwarantujemy, że otrzymasz projekt w najnowszych standardach energooszczędności na 2024%.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z164 - Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.

Z164

131 + 29
Zgrabny dom z garażem i dachem dwuspadowym na wąską działkę.
murowany
4 700

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Komentarze

Administratorem danych jest Z500, NIP 5252496983.
^

Jarek
Zwracam się pytaniem do osób posiadających już ten projekt, bądź do ekipy Z500, a mianowicie, czy ścianki działowe na poddaszu można postawić murowane? Z góry dziękuję za odpowiedź.

Ewelina Ż.
Do Jarek : ja niedługo zaczynam budowę i niedawno zorientowałam się że projekt przewiduje na poddaszu ścianki lekkie z g.k. Mój wykonawca mówi że można zrobić murowane ale tam gdzie ściana nie ma podpory należy wzmocnić strop w tych miejscach, zeby ściana miała oparcie. Musi to przeliczyć i nanieść projektant. Pozdrawiam

Obsługa klienta

Do Ewelina Ż. : Potwierdzamy - dokładnie jest tak jak Pani Ewelina napisała.
Jak uzupełnienie - jeśli w budynku projektowany jest strop gęstożebrowy np: Teriva to wzmocnienia pod murowane ścianki działowe robi się wg instrukcji producenta stropu. W skrócie - pod ścianą działową układa się belki stropowe.

Justyna Z

Budujemy równiez ten domek. Mam pytanie do Krzyska z Kedzierzyna K. Czy moglibysmy zobaczc domek z zewnatrz. Mamy dylemat jakie proporcje zachowac dachu wzgledem elewacji, bowiem podnieslismy scianke kolankowa o 24 cm. Poza tym wprowadzilismy sporo zmian do projektu. Jak ktos jest zainteresowany prosze o info.

Asia z okolic Gliwic
Do Justyna Z : Witam Justyna Z jestem w trakcie szukanie projektu, bardzo zainteresował mnie domu który budujesz. Jestem z okolic Gliwic i mam pytanie czy można zobaczyć dom jak wygląda po wybudowaniu co znacznie ułatwi mi podjęcie ostatecznej decyzji co do zakupu projektu. Proszę o maila [email protected] Pozdrawiam

Ewelina Ż.
Mamy teraz trochę mrozów. Jak minie miesiąc to poproszę o inf o jakie prosił kolega 14 stycznia - koszty ogrzewania gazem - podając grubość ścian i izolacji. Zastanawiam się czy grzać gazem czy ekogroszkiem, czy też połączyć oba sposobu - czy ma to sens?

Mariusz C.

buduje Z164
Do Ewelina Ż. : ja grzeje tylko gazem już drugi rok idzie mam solary, łączny koszt gazu za c.o. i woda bieżąca 3050 zł temp. w zimie na dole 21 góra 19-20 , dane za rok 2013 .od 1,01 do 31,12 sciana poroterm 30 i styropian 12cm

Ewelina Ż.
Do Mariusz C. : Dzięki za szczegóły. Mam jeszcze pytanko, gdzie w zachodniopomorskim stoi wasz dom? Będę tam w czerwcu to chętnie zobaczymy z mężem jak się mieszka. Podaję maila jeśli to nie problem to proszę o kontakt: [email protected]

Krzysiek Kędzierzyn Koźle
Bardzo fajny prosty projekt- dlatego taki wybraliśmy. Koszty budowy racjonalne. Rodzina 2+1
Chcieliśmy budować dom energooszczędny - wiadomo jak to jest z rosnącymi kosztami... Na szczęście mamy gaz więc piec kondensacyjny i ogrzewanie tylko podłogowe.
Dom wybudowaliśmy z bardzo zachwalanej ceramiki EDER 24cm + styropian grafitowy 15cm ( termoorganika).
https://www.facebook.com/pages/Eder-najlepsze-energooszcz%C4%99dne-pustaki-ceramiczne/184092774944329
Dachowka Roben - czarna glazura. - Pięknie wygląda :)
http://www.roben.pl/produkty,piemont.xml?widok=obrazek_5
Tynki gipsowe, a w pomieszczeniach wilgotnych cementowo wapienne.

Maria
Do Krzysiek Kędzierzyn Koźle : Witam, byłabym wdzięczna za informację, jaki był koszt budowy wg tego projektu. Mieszkam niedaleko i jestem na etapie wyboru projektu. Oczywiście będę się cieszyć z każdej dodatkowej informacji/zdjęcia.

Urszula K.

  • Dodaj do znajomych

Witam,
Czy komin wentylacyjny , który przebiega z kuchni do poddasza można zastąpic kratką wentylacyjną w kuchni na zewnątrz budynku.

Pozdrawiam i czekam na odpowiedz

Anna K.

  • Dodaj do znajomych

Anna K.
Zaczyna =my na wiosnę budowę w województwie zachodniopomorskiem, (widzę, że nie tylko my...), proszę o fotki, wszelkie Wasze sugestie oraz o rzeczywiste koszty budowy na adres: [email protected] Dzięki pieknie. Pozdrawiam

Małgorzata, Krzysztof K.

  • Dodaj do znajomych

Czy ktoś z koleżeństa buduje ten dom systemem SILKA 48gr.? Jakie koszty : tzw. O i reszty?

Małgorzata, Krzysztof K.

  • Dodaj do znajomych

Witam, czy do budowy tego domu można użyć bloczków Silka o gr.48cm ( ściany zew.) ? Czy taka zmiana konieczna jest na etapie adaptacji ?

Obsługa klienta
Do Małgorzata, Krzysztof K. : Tak, gdyż zmieni się wtedy grubość ścian, fundamenty, obrys, wymiary budynku itd.
Architekt adaptujący musi to nanieść do projektu.

Małgorzata, Krzysztof K.

  • Dodaj do znajomych

Witam wszystkich budujących Z164. Jesteśmy posiadaczami działki budowlanej 1655m od 3 tygodni. Radość nieopisana !!!! Ale po chwilach radości przyszedł pierwszy wstrząs- wybór projektu. Trudna i czasochłonna decyzja. Decyzja o zakupie projektu Z 164 przyszła po wielu analizach. Zarwane wolne dni i wieczory,a czasami i nocy pewnie się opłaciło. To projekt prawie doskonały, na etapie adaptacji wniesiemy niewielkie poprawki:1- w miejscu pom. gospodarczego będzie spiżarka na jesienne weki oraz nalewki przez nas robione. Oczywiście drzwi do garażu zostaną zabudowane. 2-w miejscu małej łazienki przy sypialni będzie pralnia. 3-jedno z okien dachowych w łazience zlikwidujemy, a wannę wstawimy w miejscu prysznica. Będziemy budować w Wołowie( dolnośląskie)-jeśli ktoś buduje w tych terenach,to proszę o kontakt na adres: [email protected] MARIUSZA C. proszę o zdjęcia na mejla. pozdrawiam.

Kinga Leżoń
Witam.My również zaczęliśmy budowe.Jestesmy na etapie ław fundamentowych.Wrzucam kilka fotek z budowy.Budujemy w małopolsce okolice Tarnowa.

Sławek
Witam,

My rozpoczęliśmy budowę w połowie lipca tego roku. Obecnie został położony strop i będą wylewane schody. Byłbym zainteresowany zdjęciami z realizacji - jeśli ktoś zechciałby się podzielić, proszę o przesłanie na adres: [email protected].
Proszę również o informację jak rozwiązaliście wentylację w kuchni - czy wykonywaliście komin wentylacyjny zgodnie z projektem? (niestety zajmuje on trochę miejsca na ścianie pomiędzy oknami, przez co nie ma zbyt dużo miejsca na szafki wiszące). Będę wdzięczny za sugestie, ewentualnie zdjęcia.

Powodzenia wszystkim budującym Z164 :).

Obsługa klienta
Do Sławek : Można nie wykonywać komina wentylacyjnego w kuchni, tylko postawić na piętrze i podłączyć do kuchni przez otwory w stropie.

Jacek
Witam
własnie dostałem warunki zabudowy (4 m-ce oczekiwania). Zdecydowaliśmy się na Z164. Oczywiście planujemy kilka zmian (szczególnie na piętrze). Czy ktoś może powiedzieć coś o kosztach budowy? Jeśli nie na forum to poproszę na mejla: [email protected] Na stronie jest kosztorys z 2011 i nie wiem jak to się ma do dnia dzisiejszego. Czy ktoś buduje ten dom w okolicach Bydgoszczy, Torunia, Włocławka, Gniezna?

Agnieszka S.

  • Dodaj do znajomych

Witam, nam też b. przypadł do gustu z164. Czy ktoś buduje w mazowieckim? chcielibyśmy przed zakupem projektu zobaczyć jak prezentuje się on w rzeczywistości, szczególnie parter. I w miarę możliwości też prosimy o zdjęcia z realizacji.
Z góry dziękujemy i pozdrawiamy szczęśliwców, którzy już się budują:)

Gosia Ż.

buduje Z164
my również zakupiliśmy projekt. Mamy już zrobioną adaptację. Sprawy urzędowe u nas ciągna się jednak od marca!!! Czy to jest jakiś ewenement tylko w Wielkopolsce czy macie podobne problemy? Panie w urzędzie podaja notorycznie sprzeczne informacje i wydają się celowo komplikować proste sprawy. Mieliśmy zacząć w czerwcu. A obecnie czekamy kolejny miesiąc może dwa. Mamy nadzieję że chociaż fundamenty wykopiemy w tym roku. Staramy się nie tracic optymizmu :) Pozdrawiamy wszystkich budujących i czekających :)

Magda
Projekt idealny! Jak dobrze pójdzie to ruszamy za miesiac. Bede wdzięczna za przeslanie fotek z realizacji na [email protected] . Ile kosztował Was stan surowy otwarty? Pozdrawiam wszystkich budujacych.
