Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

Z162 odbicie lustrzane
Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.

murowany
murowany
dostępność projektu: 3 dni robocze
4 160 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 160 zł
Gotowy projekt domu Z162 - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
Gotowy projekt domu Z162 - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
Gotowy projekt domu Z162 - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
Gotowy projekt domu Z162 - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.

Parter 64,3 / 68,1 m²

Sień
3,2 m²
Hol
6,2 m²
Salon+jadalnia
26,9 m²
Kuchnia
9,6 m²
Spiżarka
1,6 m²
Pokój
12,5 m²
Łazienka
4,3 m² / 5,1 m²
Pomieszczenie gospodarcze
3,1 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.

Poddasze 56,0 / 67,2 m²

Hol+schody
8,5 m²
Łazienka
7,4 m² / 8,6 m²
Pokój
15,7 m² / 19,4 m²
Pokój
14,7 m² / 17,9 m²
Pokój
9,8 m² / 12,9 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.

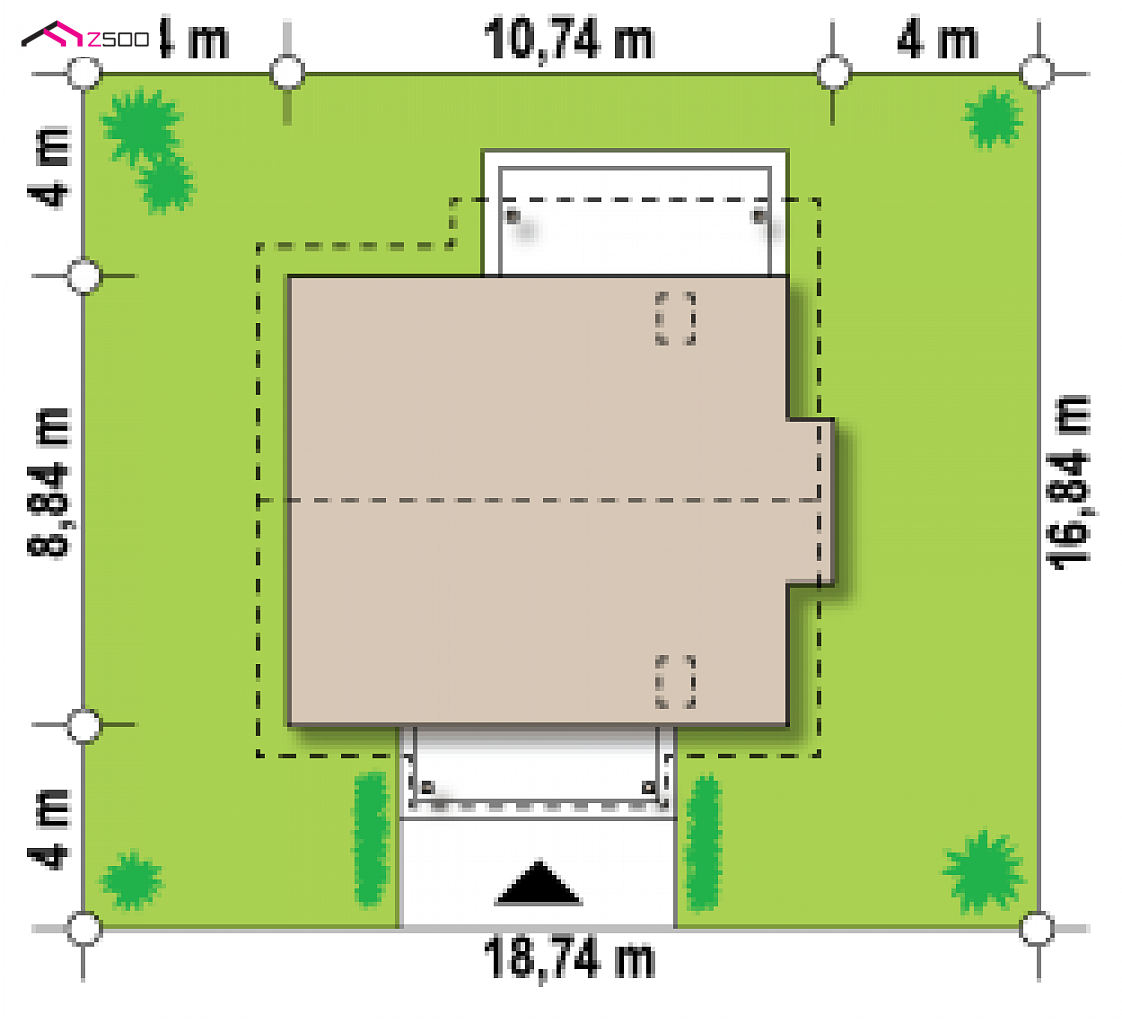

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,86 m
długość
16,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
10,86 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
120,3 / 135,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
89,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
353,33 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,51 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
162,68 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,2 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,86 x 16,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
49,56 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
51,11 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z162

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
gotowy projekt domu Z162 – aranżacja wnętrz, Funkcjonalny dom z wykuszem, tani w budowie i eksploatacji, także na małą działkę.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
4 160 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 160 zł

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Z162 to wyjątkowy dom,także na niewielką działkę. Prosta konstrukcja, dwuspadowy dach czynią go tanią i łatwą w realizacji inwestycją. Ozdobą domu jest zgrabny wykusz. Popielata blachodachówka oraz drewniane elementy elewacji trafnie podkreślają nowoczesny styl domu.

Wyjątkową zaletą projektu jest przestronny salon. Centralnie zlokalizowany kominek będzie atrakcją zimowych wieczorów. Strefa jadalni subtelnie wtapia się w wykusz domu. Kuchnia zaprojektowana w kompozycji otwartej jest jasna i wygodna. Niewielki blat lub stół barowy oddziel ją od salonu. Podręczna spiżarka to doskonałe miejsce na większe zakupy lub domowe przetwory. Pokój na parterze może pełnić rolę gabinetu lub pokoju gościnnego. Łazienka posiada wydzieloną strefę pralni.

Na piętrze znajdują się trzy przestronne, wygodne sypialnie. Komfortowe wymiary oraz funkcjonalne rozwiązania, zapewnią domownikom relaks i prawdziwy wypoczynek. Duże okno w łazience naturalnie ją doświetli.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1148
  • - TZJ-745
  • - SZ5 Z162 CE (DOM OZ4-95)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 160 zł

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację
