Gotowy projekt domu Z403 - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.

Z403 odbicie lustrzane

Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
3 119,50
Oszczędzasz 550,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 670
3 119,50
Oszczędzasz 550,50
Gotowy projekt domu Z403 - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.
Gotowy projekt domu Z403 - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.
Gotowy projekt domu Z403 - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.
Gotowy projekt domu Z403 - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.

Parter 136,3 / 179,3

Sień
3,4 m²
Pralnia
5,6 m²
Pomieszczenie gospodarcze
10,1 m²
Garaż
33,0 m²
Spiżarka
2,6 m²
Kuchnia
14,1 m²
Salon+jadalnia
37,9 m²
Hol
6,7 m²
Łazienka
3,1 m²
Gabinet
10,0 m²
Hol
5,3 m²
Łazienka
6,9 m²
Garderoba
2,8 m²
Pokój
11,9 m²
Pokój
13,8 m²
Pokój
12,3 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z dachem wielospadowym, czterema sypialniami oraz garażem dwustanowiskowym.

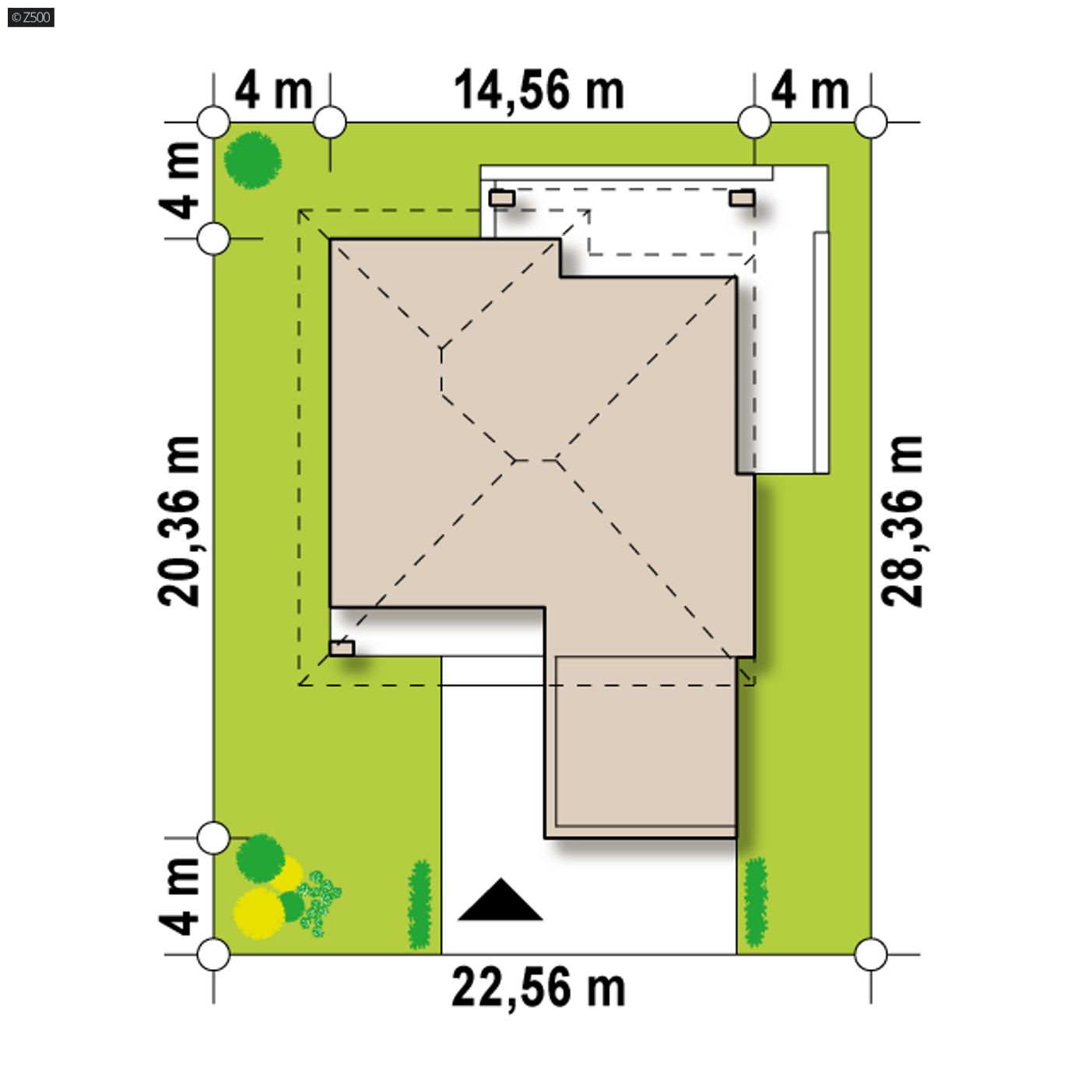

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,46 m
długość
28,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,46 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
136,3 / 179,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
220,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
33,0 m²
Kubatura
479,99 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,24 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
294,6 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,51 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
22,46 x 28,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Opcjonalnie
gaz, rekuperacja
Opcjonalnie - olej, pompa ciepła, elektryczna, solary – ewentualne możliwości zmiany sposobu ogrzewania domu
Energia pierwotna (Ep)
92,15 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
77,25 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z403

wg cennika sekocenbud 2019/09
Ceny średnieCeny minimalne
Stan surowy zamknięty293 994 250 219
Instalacje81 627 69 473
Prace wykończeniowe87 033 74 073
Razem:462 654 393 765
Ten dom możesz postawić metodą gospodarczą za:
324 366,87 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
3 119,50
Oszczędzasz 550,50

Z403 to zgrabny parterowy dom z garażem dwustanowiskowym. Prosta, kubiczna bryła z dachem wielospadowym oraz naturalne elementy wykończenia elewacji dodają mu elegancji i wdzięku.

Na 148mkw zaprojektowano wygodne i funkcjonalne wnętrze. Strefa dzienna to obszerny niemal 40mkw salon połączony z częściowo otwartą kuchnią i wyjściem na zadaszony taras. Dużym atutem projektu jest prosta konstrukcja i liczne ścianki działowe, co pozwala niemal dowolnie dopasować powierzchnie pomieszczeń. W strefie wejściowej zaplanowano miejsce na dużą szafę oraz małą łazienkę i pokój, który może pełnić funkcję gościnnej sypialni lub gabinetu. Z sieni dostępna jest także pralnia z oknem. Dalej wydzielono część nocną z trzema sypialniami oraz ogólnodostępną łazienką. Jeden z pokoi posiada własną obszerną garderobę.

Z403 to ciekawa propozycja dla zwolenników współczesnego stylu. Połączenie jasnego tynku i drewna oraz prostych form tworzą spójną całość o wysokiej estetyce.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
