Z79 GP NF40 odbicie lustrzane

Name: Z79 GP NF40
Brand: Z500
Price: 2541.50 PLN
Availability: InStock

Wersja projektu w standardzie NF40

murowany

dostępność projektu: 3 dni robocze

2 990 zł

2 541,50 zł

Oszczędzasz 448,50 zł

POŻEGNANIE LATA W Z500!

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Parter 67,0 / 92,9 m²

Sień

3,4 m²

Pomieszczenie gospodarcze

3,4 m²

Hol

6,8 m²

Kuchnia

9,2 m²

Salon+jadalnia

29,3 m²

P.g.+pralnia

4,6 m²

Pokój

10,8 m²

Łazienka

2,9 m²

Garaż

22,6 m²

odbicie
lustrzaneRysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

Poddasze 53,5 / 67,1 m²

Hol

5,9 m²

Pokój

15,0 m²

Pokój

12,4 m²

Łazienka

4,3 m²

Łazienka

5,2 m²

Pokój

10,9 m²

odbicie
lustrzaneRysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

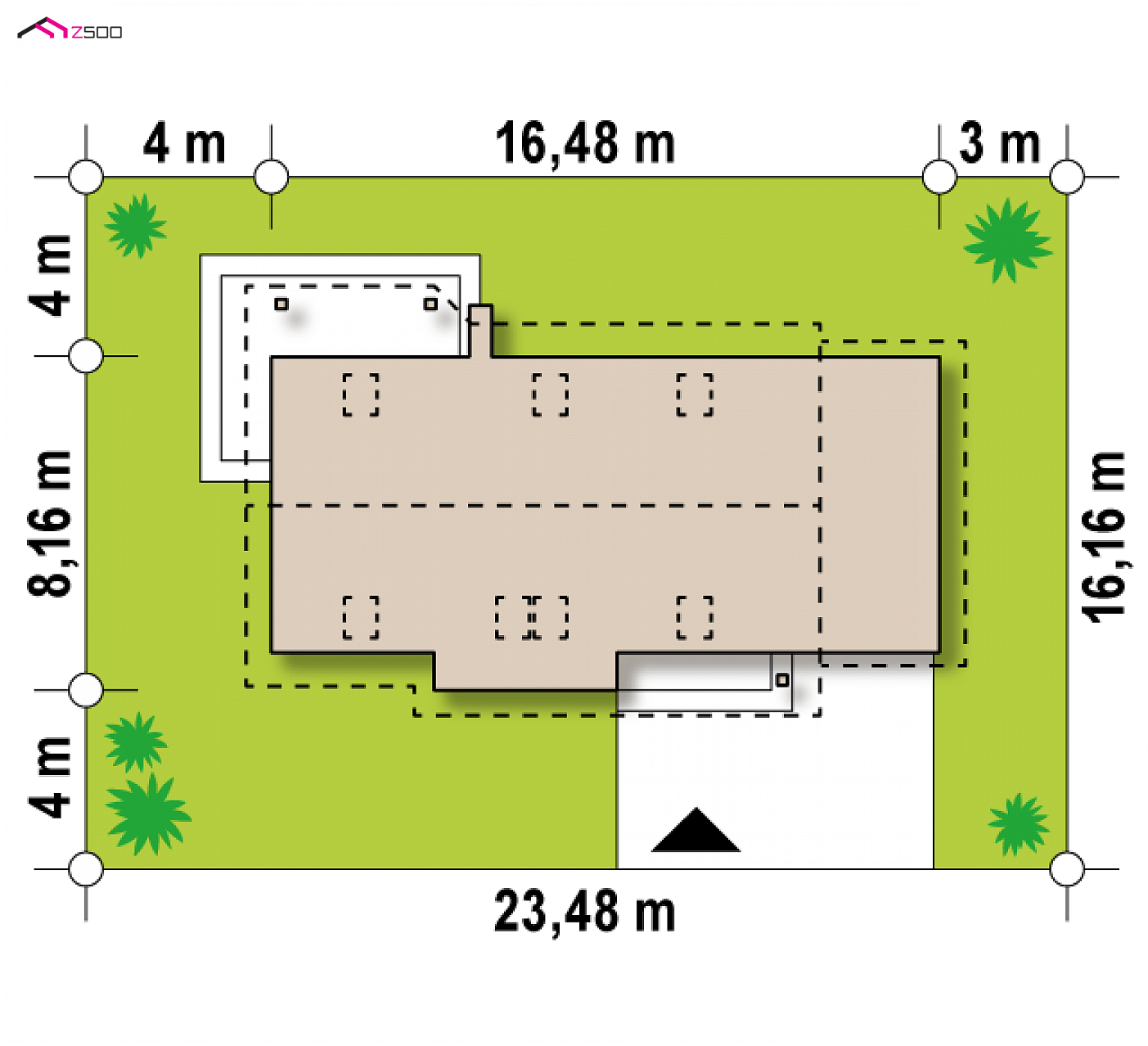

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość

23,48 m

długość

16,16 m

Wymiary elewacji frontowej

Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

16,48 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

120,5 / 160,0 m²

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

Powierzchnia zabudowy

124,5 m²

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

Powierzchnia garażu

22,6 m²

Kubatura

395,53 m³

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

Wysokość domu

8,21 m

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

Kąt nachylenia dachu

45° / 15°

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

Powierzchnia dachu

208,22 m²

Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.

Wysokość ścianki kolankowej

1,07 m

Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Minimalne wymiary działki

23,48 x 16,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany

beton komórkowy, ceramika, silikaty

Strop (parter)

gęstożebrowy

Dach

blacha, blachodachówka, dachówka

technologia

murowany

Projekt konstrukcji wykonany został przy założeniach:

III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m²)
III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m²)
głębokość przemarzania gruntu hz = 1,2m
budynek zaliczono do I-ej kategorii geotechnicznej
obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza

solary, pompa ciepła, rekuperacja, ogrzewanie podłogowe

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)

26,8 kWh/m²/rok

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

Energia końcowa (Ek)

27,6 kWh/m²/rok

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z79

wg cennika sekocenbud 2018/08

	Ceny średnie	Ceny minimalne
Stan surowy zamknięty	232 972 zł	198 282 zł
Instalacje	91 338 zł	77 738 zł
Prace wykończeniowe	73 623 zł	62 661 zł
Razem:	397 933 zł	338 681 zł

Ten dom możesz postawić metodą gospodarczą za:

278 991,11 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.
