Zx91
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx91 - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.

Zx91 odbicie lustrzane
Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.

murowany
murowany
dostępność projektu: 3 dni robocze
7 660
6 894
Oszczędzasz 766
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
7 660
6 894
Oszczędzasz 766
Gotowy projekt domu Zx91 - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.
Gotowy projekt domu Zx91 - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.
Gotowy projekt domu Zx91 - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.
Gotowy projekt domu Zx91 - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.
możliwość zamknięcia kuchni
duże PG
duży garaż

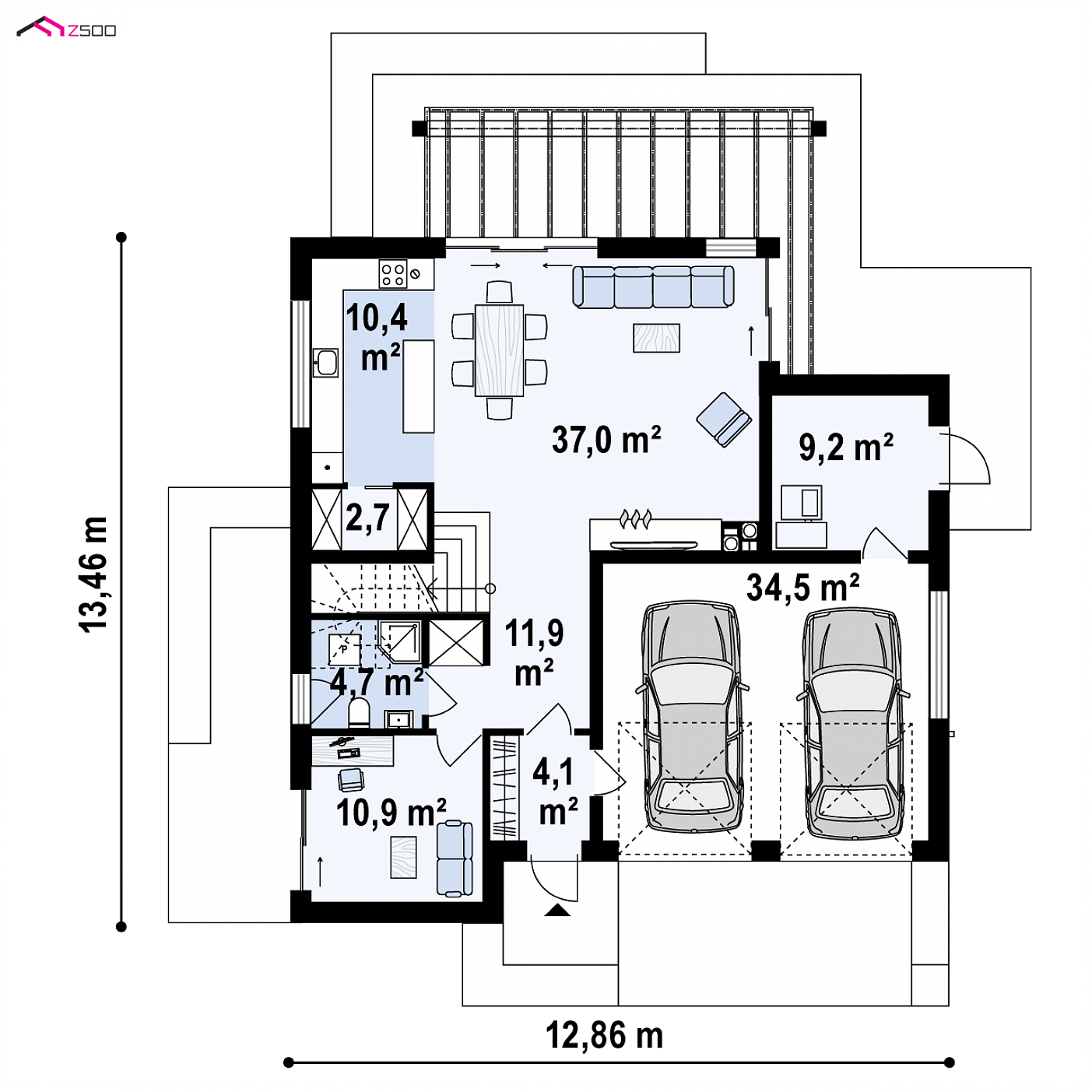

Parter 81,7 / 125,4

Sień
4,1 m²
Hol
11,9 m²
Gabinet
10,9 m²
Łazienka
4,7 m²
Salon+jadalnia
37,0 m²
Kuchnia
10,4 m²
Spiżarka
2,7 m²
Garaż
34,5 m²
Pomieszczenie gospodarcze
9,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.
prywatna garderoba
prywatna łazienka
przestronne pokoje

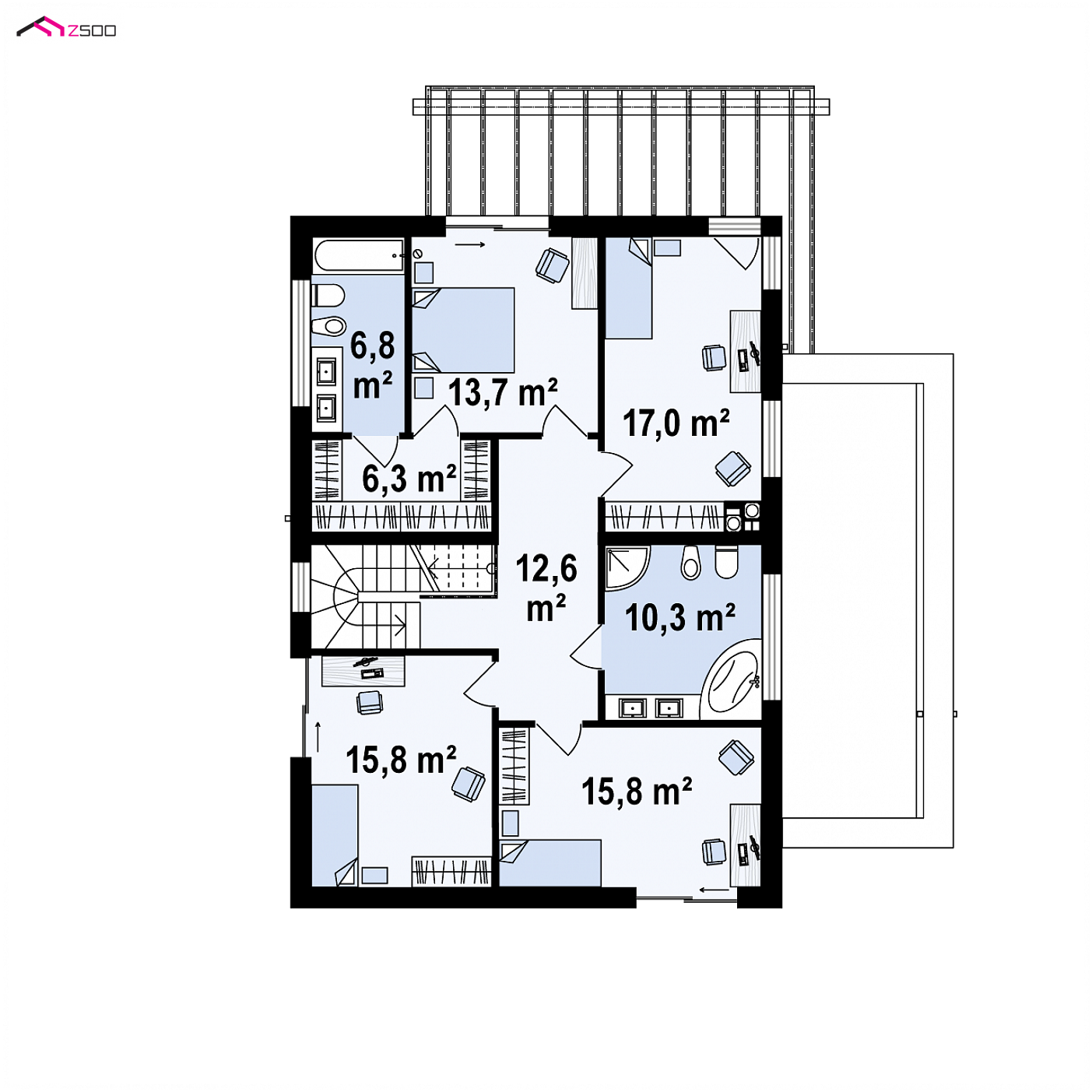

Piętro 98,3

Hol
12,6 m²
Pokój
15,8 m²
Pokój
15,8 m²
Łazienka
10,3 m²
Pokój
17,0 m²
Pokój
13,7 m²
Garderoba
6,3 m²
Łazienka
6,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty, nowoczesny dom o powierzchni ok 170 m2 z 5 pokojami oraz salonem.

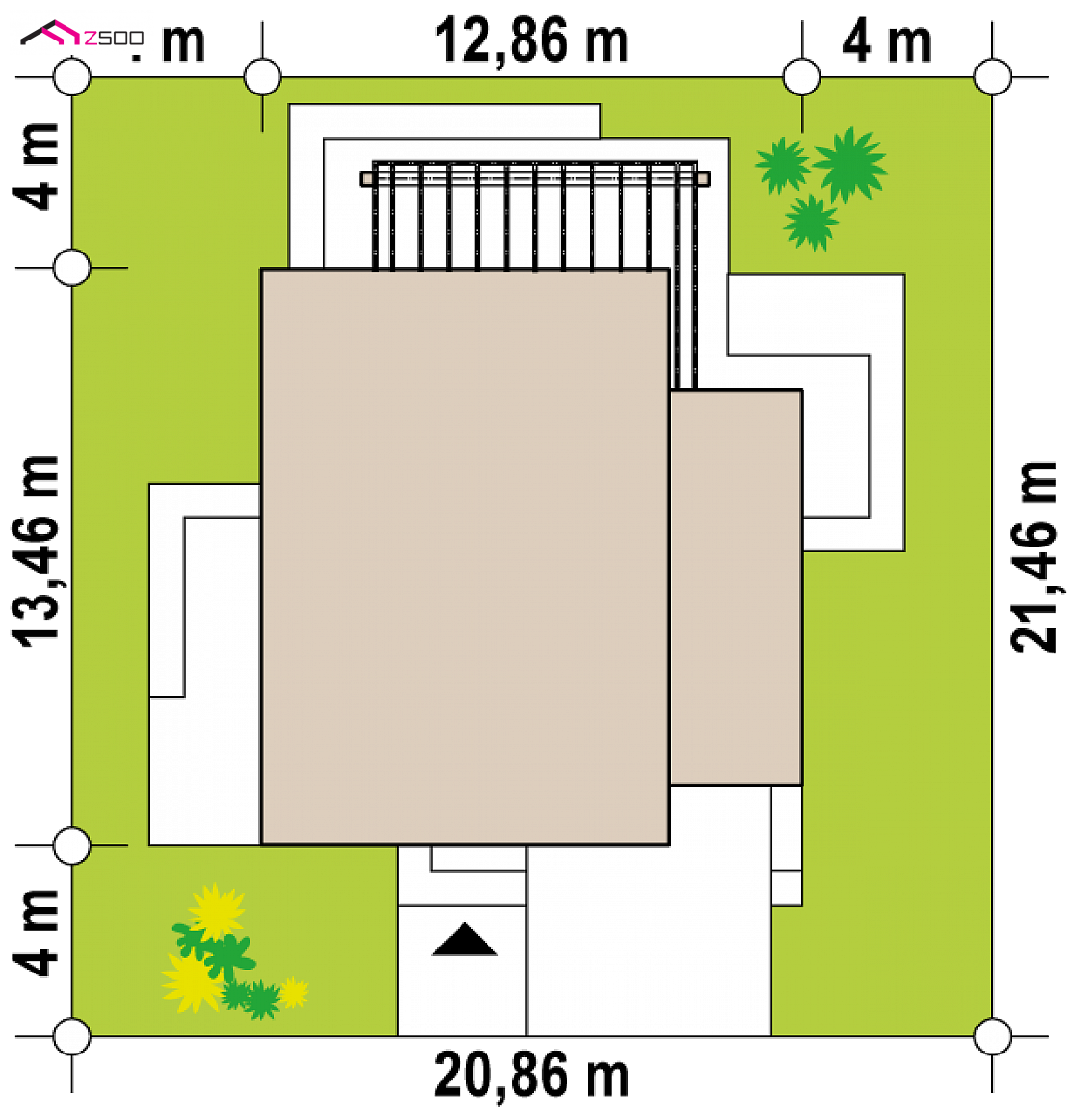

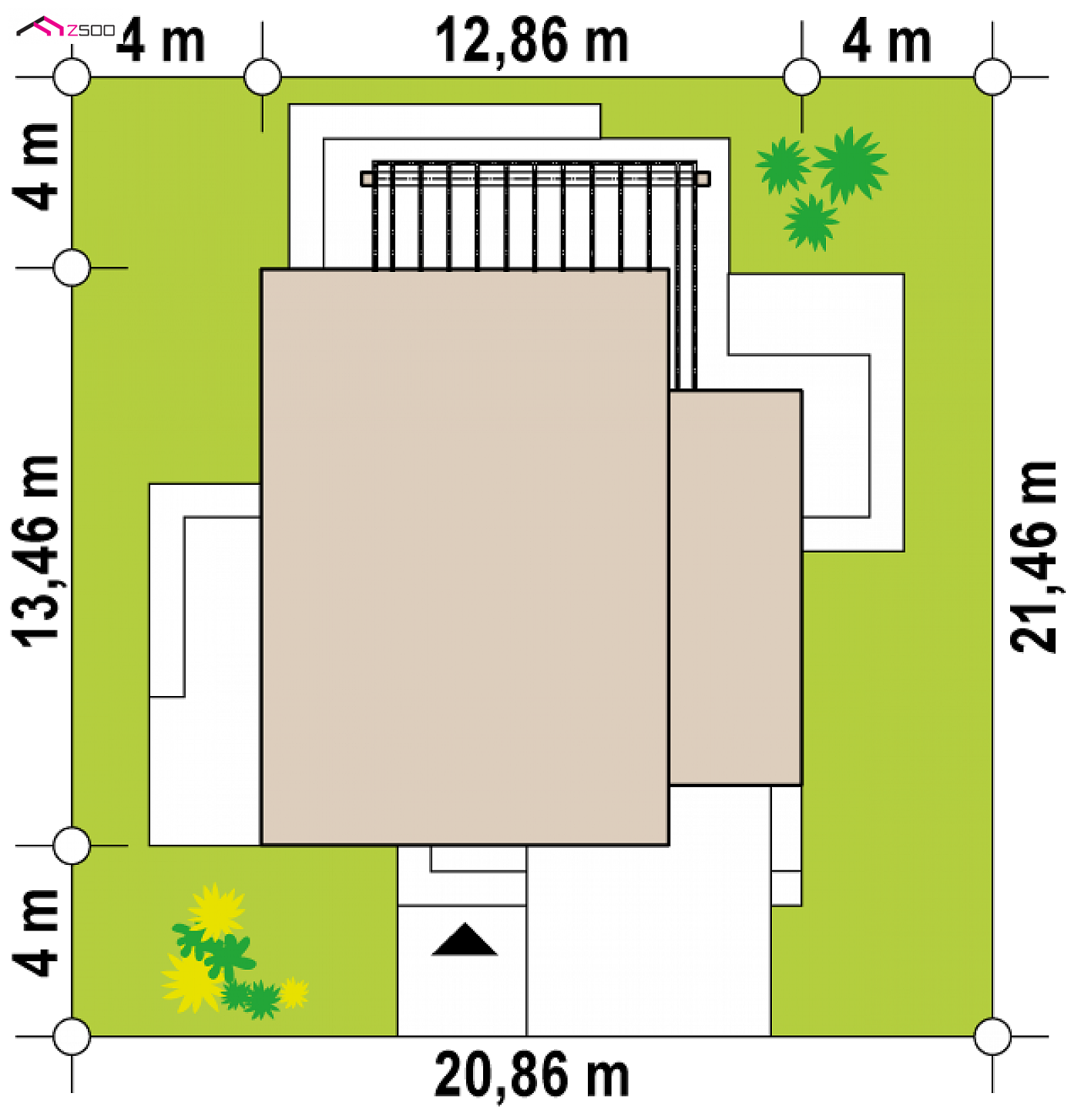

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,96 m
długość
21,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,96 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
180,0 / 223,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
162,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,5 m²
Kubatura
623,15 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,35 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
118,48 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
20,96 x 21,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
26,41 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
57,52 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD3Stropodach ocieplany≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx91

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
7 660
6 894
Oszczędzasz 766
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
7 660
6 894
Oszczędzasz 766

Zx91 jest projektem domu stworzonym na wzór „starej kostki”. Piętrowy, z płaskim dachem, rzutem na planie delikatnie połamanego prostokąta. Jest prosty i niedrogi w budowie.

Powierzchnia budynku wynosi ok.170m2. Elewacja to biały tynk, poziome deski drewniane dla ocieplenia budynku oraz surowy ciemny tynk elewacyjny. Dodatkowo doprojektowano proste zadaszenie systemowe nad tarasem.

Parter: po prawej stronie od głównego wejścia, umieszczonego na środku elewacji frontowej, znajduje się wejście do garażu, z którego dalej możemy przejść do pomieszczenia gospodarczego. Dla ułatwienia PG posiada również drzwi na zewnątrz, aby łatwo można było schować tam np. kosiarkę.

Strona lewa to niewielki pokój gościnny lub gabinet dla osób pracujących w domu, łazienka oraz zabudowana szafa, w której znajdzie się miejsce na ręczniki czy odkurzacz. Od strony ogrodu umieszczona została część dzienna. Jest to otwarta kuchnia ze spiżarką, którą nie pogardzi żadna Pani domu oraz salon z jadalnią. Zastosowano duże przeszklenia, aby pomieszczenie było jak najlepiej nasłonecznione o każdej porze dnia.

Piętro: Na piętrze znajdziemy 4 sypialnie, z czego jedna, główna posiada własną garderobę, przez którą przechodzi się do prywatnej łazienki. Każda z sypialni jest przestronnym pokojem, w którym z pewnością nasze pociechy spędza miło czas. Dodatkowo znalazło się tu miejsce na dużą (ponad 10m2) łazienkę z wanną oraz prysznicem.

Dom Zx91 dedykowany jest dla rodziny z trojgiem a nawet czworgiem dzieci – pamiętajmy, na parterze jest dodatkowy pokój, który niekoniecznie musi być gabinetem. Atutem proponowanego Państwu projektu jest fakt, iż na 170m2 ulokowano 6 pokoi, z których jeden to piękny salon, a drugi to master bedroom.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
7 660
6 894
Oszczędzasz 766

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Karo P.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy istnieje możliwość dostosowania domu do opcji dwurodzinnej? z mniejszym mieszkaniem na parterze?

Obsługa klienta

Do Karo P. : Istnieje taka możliwość jednak wnętrze będzie potrzebowało dużej zmiany. Przede wszystkim należny przestawić schody aby były dostępne z sieni.
