    Gotowy projekt domu Z154 - Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.

    Z154 odbicie lustrzane

    Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 620
    3 077
    Oszczędzasz 543
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 620
    3 077
    Oszczędzasz 543
    Gotowy projekt domu Z154 - Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.

    Parter 62,1 / 82,8

    Sień
    2,4 m²
    Hol
    12,0 m²
    Pom. gosp.
    4,7 m²
    WC
    2,2 m²
    Kuchnia
    8,0 m²
    Salon+jadalnia
    32,8 m²
    Garaż
    20,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.

    Poddasze 69,8 / 82,4

    Hol+schody
    6,2 m²
    Pokój
    15,4 m² / 18,3 m²
    Łazienka
    12,3 m² / 15,2 m²
    Pokój
    12,1 m² / 14,6 m²
    Pokój
    20,0 m² / 22,7 m²
    Garderoba
    3,8 m² / 5,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Podłużny dom z poddaszem i garażem od frontu, także na wąską działkę.

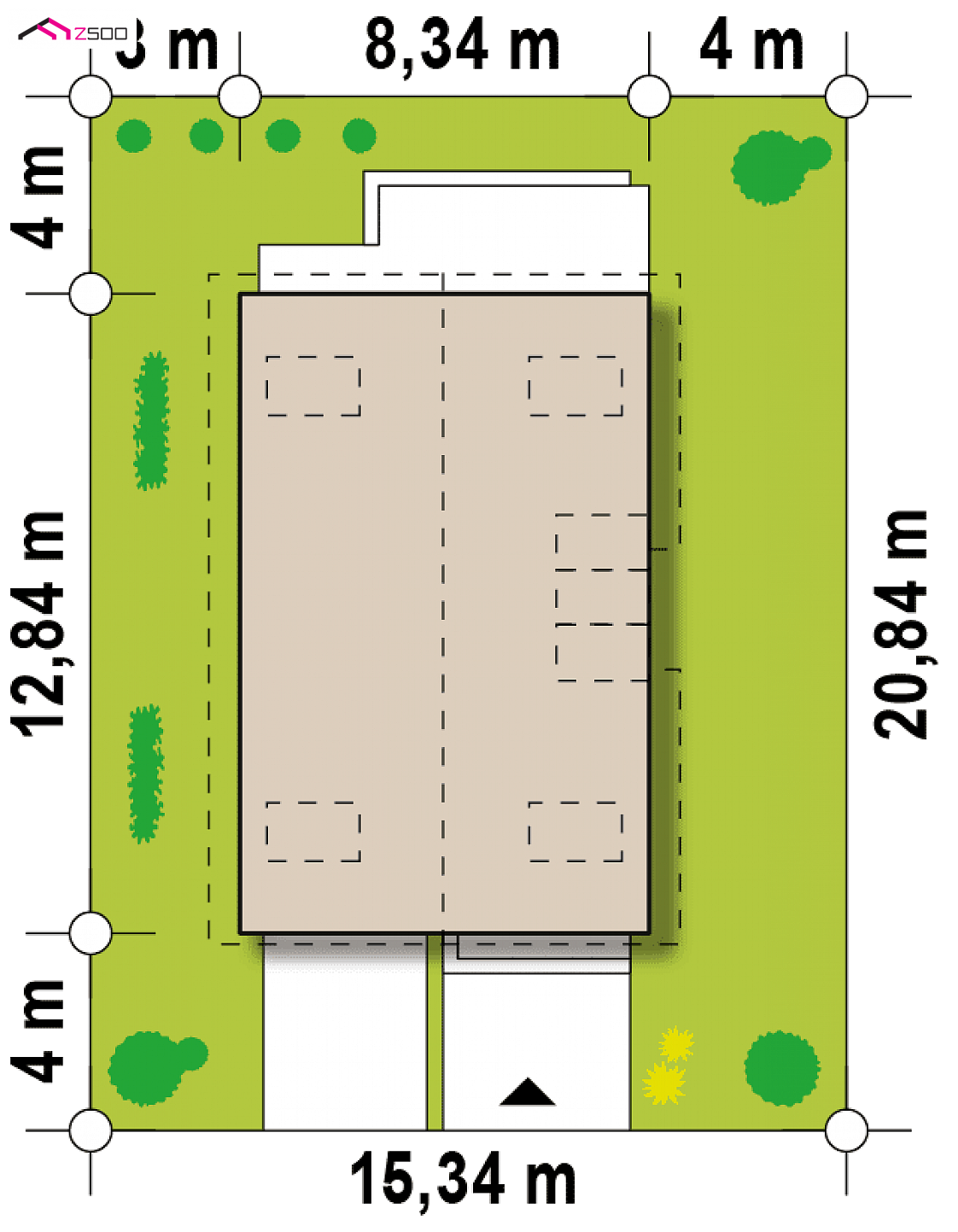

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,34 m
    długość
    20,84 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    131,8 / 165,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    104,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    20,8 m²
    Kubatura
    411,39 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,77 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    149,59 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,4 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    15,34 x 20,84 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    83,7 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    66,6 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z154

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 301 647  201 098

    54%33%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +500 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 620
    3 077
    Oszczędzasz 543

    Z154 dom o podłużnym rzucie z garażem w bryle i dachem dwuspadowy. Prosta bryła czynią go tanią i ekonomiczną inwestycją. Projekt wyróżnia się ciekawą, ceglaną elewacją, idealnie skomponowaną z jasnym odcieniem ścian.  Wnętrze domu jest przestronne i funkcjonalne. Na szczególną uwagę zasługuje duży, jasny salon ze skrajnie usytuowanym kominkiem.

    Doskonale łączy w sobie strefę wypoczynku z jadalnią. Otwarta kompozycja kuchni uzupełnia i optycznie powiększa całe pomieszczenie. W projekcie znajduje się również niewielka toaleta, podręczne pomieszczenie gospodarcze oraz jednostanowiskowy garaż . Piętro tworzą trzy wygodne sypialnie z komfortową łazienką. Sypialnia rodziców posiada osobną garderobę oraz wyjście na balkon z widokiem na ogród. Z154 ze względu na swą szerokość nadaje się również na wąska działkę.

    Z154 to dom dla osób ceniących przestronne, jasne  wnętrza i funkcjonalne rozwiązania


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1140
    • - THK-233
    • - SZ5 Z154 CE (DOM OZ4-99)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 620
    3 077
    Oszczędzasz 543

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Do Maciej : Witam,
    możemy wydać zgodę na przeprojektowanie tego projektu na dowolną technologię - zmianę może wówczas nanieść wybrany architekt adaptujący, taka zgoda jest bezpłatna i można o nią wystąpić podczas zakupu projektu. Koszt zmiany należy ustalić z wybranym architektem.
    Projekt w wersji szkieletu drewnianego możemy przygotować również w ramach naszego studia adaptacji. W celu uzyskania wyceny proszę o wypełnienie formularza na stronie: https://z500.pl/blog/1765,studio-adaptacji-oferta.html

    Marcin
    WItam,

    Czy można dostosować dom do działki o szerokości 14,5 metra.
    Czy można postawić dom w okolicy 1,5 metra od granicy działki?

    Witam. Czy można zlicować połać dachu żeby nie wystawała poza obrys wszystkich 4ch ścian?Myślę ,że efekt byłby równie interesujący dla osób szukających Projektu, który stylem dachu podobny byłby do Projektów Z 221 albo Z218 ale posiadałby garaż w bryle budynku.
    Jeżeli są Państwo w stanie stworzyć wizualizację takiego wariantu to myślę, spotkałaby się z dużym zainteresowaniem.

    Tombiel
    Witam. Chciałem zapytać o okna na poddaszu od strony wschodniej. Czy okna na części sciany i dachu są osobnymi oknami ? Czy są to okna systemowe ? Mogą państwo podać producenta tych okien ? Oraz cenę ???
    Pozdrawiam

    Obsługa klienta
    Do Paulk : Niestety niechcący wskoczyła nam stara wizualizacja, pracujemy nad odzyskaniem aktualnej :)

    Obsługa klienta
    Do Ania : Wystawiamy bezpłatną zgodę na takie zmiany gabarytów domu. Bez problemu architekt adaptujący zmniejszy ten dom o 30 cm, trzeba się tylko liczyć z tym że pomieszczenia w domu będą delikatnie mniejsze.

    Ania
    Witam !

    Co zawiera szacunkowy kosztorys , chodzi mi dokładnie co oznacza termin wykończenie. Czy jest to stan deweloperski czy pod klucz ?

    Patrycja Gałka
    Witam chciałam zapytać czy istnieje możliwość zwiększenia kotłowi tak by spełniała warunki zainstalowana w niej pieca na paliwo stałe i ewentualnie z jaki się to wiąże kosztami? pozdrawiam

    Obsługa klienta
    Do Patrycja Gałka : Można powiększyć kotłownię dzięki zmniejszeniu podcienia przy wejściu do domu. O koszty związane z adaptacją projektu proszę pytać w naszym Studiu Adaptacji lub mailowo - info@studioadaptacji.pl
