Zx98
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx98 - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

Zx98 odbicie lustrzane
Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

murowany
murowany
dostępność projektu: 3 dni robocze
11 100
9 768
Oszczędzasz 1 332
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
11 100
9 768
Oszczędzasz 1 332
Gotowy projekt domu Zx98 - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.
Gotowy projekt domu Zx98 - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.
Gotowy projekt domu Zx98 - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.
Gotowy projekt domu Zx98 - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

Parter 113,5 / 160,1

Sień
4,4 m²
Hol
6,7 m²
Łazienka
4,0 m²
Spiżarka
3,1 m²
Kuchnia+jadalnia
31,1 m²
Salon
41,0 m²
Gabinet
12,6 m²
Schowek
10,6 m²
Pomieszczenie gospodarcze
0,0 m² / 8,7 m²
Garaż
0,0 m² / 37,8 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

Poddasze 59,1 / 65,4

Hol
4,1 m²
Pokój
12,2 m²
Garderoba
5,3 m²
Łazienka
5,5 m²
Pokój
12,0 m²
Łazienka
3,9 m²
Pokój
12,2 m²
Łazienka
3,9 m²
Schody
0,0 m² / 6,3 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom piętrowy z zielonym dachem i dużymi oknami od strony ogrodu.

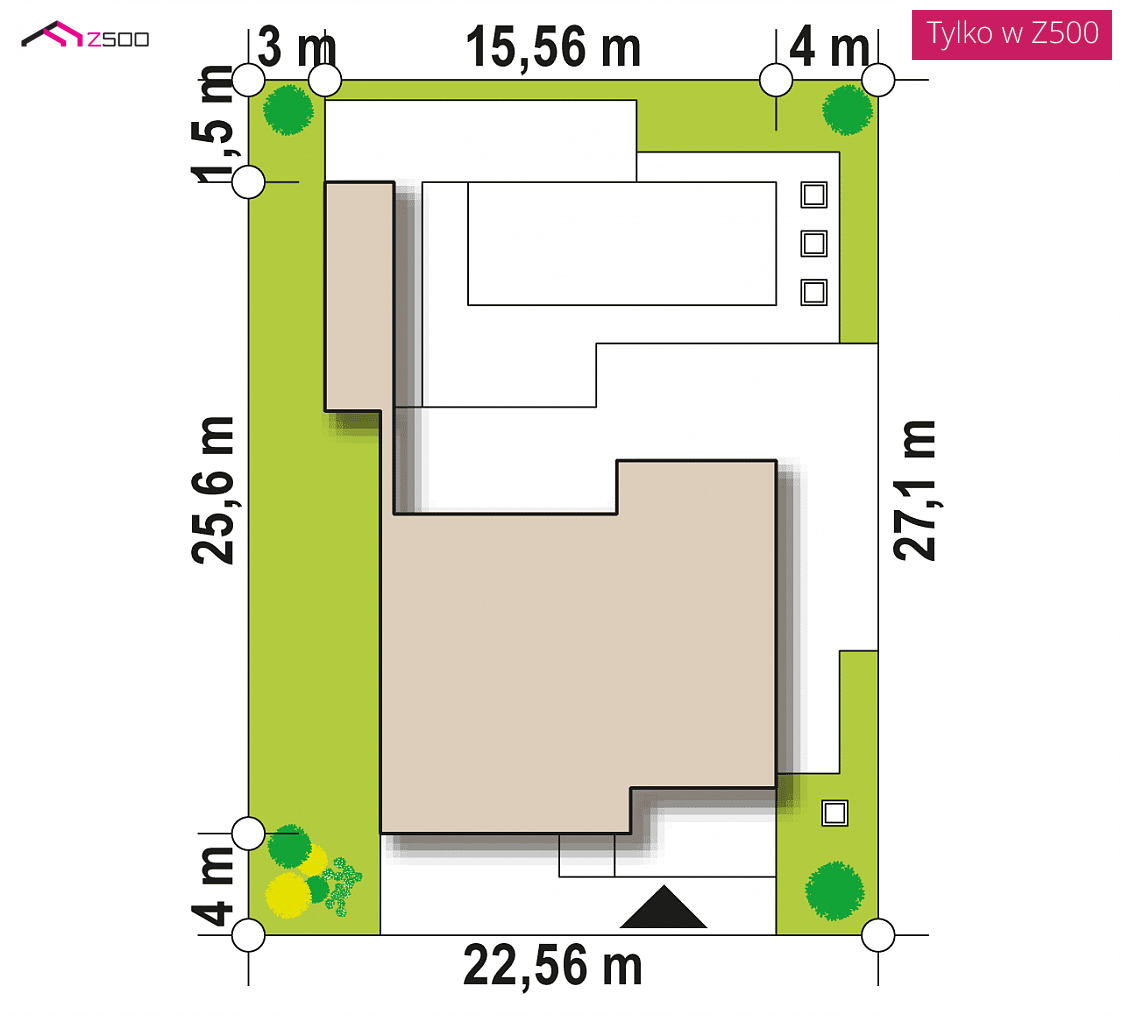

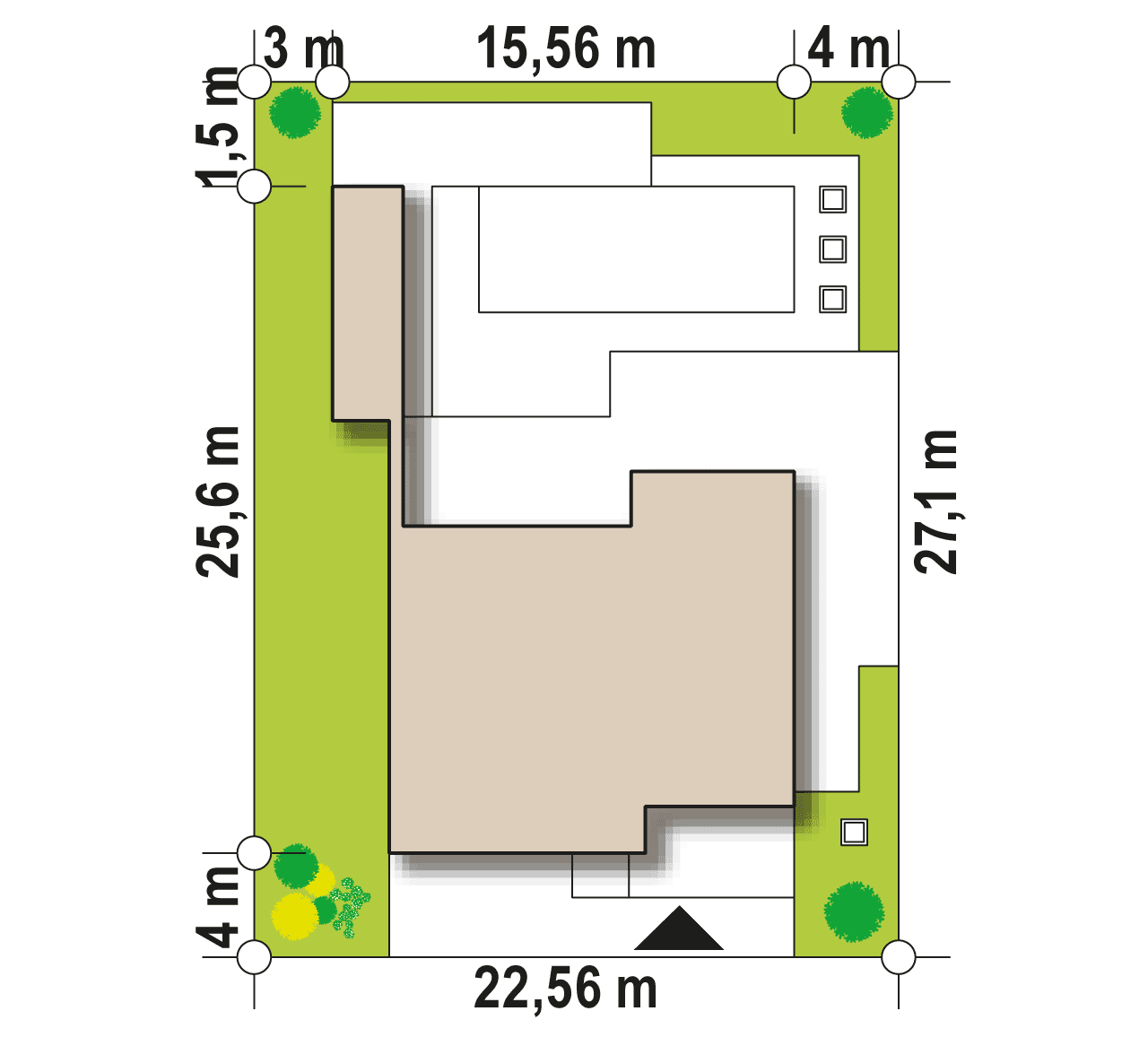

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,56 m
długość
27,1 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
172,6 / 225,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
278,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
37,8 m²
Kubatura
709,46 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,15 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
91,54 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,56 x 27,1 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
21,24 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
65,48 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MP1Ściana zewnętrzna piwnicy
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
PT3Balkon zewnetrzny (ocieplany)
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx98

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
11 100
9 768
Oszczędzasz 1 332
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
11 100
9 768
Oszczędzasz 1 332

Zx98 to nowoczesny dom z zielonym płaskim dachem.

Swoista twierdza; od frontu – zamknięta, niedostępna, owiana mgłą tajemnicy, niewzruszenie chroni sekrety swoich mieszkańców. Znajduje się tam jedynie frontowy wjazd do garażu oraz wejście do wnętrza budynku, więc życie prywatne domowników skrzętnie skrywane jest przed wzrokiem ciekawskich przechodniów; Od strony ogrodu, twierdzę majestatycznie otwarto na cichość zieleni, z przeznaczeniem dla osób złączonych więzami krwi.

Budynek prezentuje smak architektonicznego minimalizmu, w bogatym, nowatorskim wydaniu. Innowatorska kompozycja elewacji z dodatkiem jasnoszarego klinkieru łączy w sobie czystość bieli z dużymi taflami szkła.

Zielony dach pełni rolę funkcjonalno-wypoczynkową. Powiększa czynną biologicznie powierzchnię działki. Można tam posadzić trawę, niewielkie krzewy owocowe lub rośliny ozdobne i rozkoszować się ciepłymi promieniami słońca leżąc wśród zieleni.

Oryginalna bryła, zielony dach oraz funkcjonalne wnętrze tworzą harmonijną kompozycję o reprezentacyjnym, niezapomnianym charakterze.

Budynek składa się z dwóch prostych sześcianów, na których nasadzono przesuniętą do tyłu kostkę, która stanowi jednocześnie zadaszenie tarasu.

Taras na piętrze dostępny jest z dwóch stron: z wnętrza budynku oraz od strony podwórza. Należy wspiąć się schodami prowadzącymi z ogrodu bezpośrednio na piętro. Dzięki temu nie trzeba przechodzić przez dom, można z sypialni przejść bezpośrednio do basenu w ogrodzie.

Obszerny parter stanowi część dzienną domu. Sień jest ogniwem łączącym część gospodarczą z częścią użytkową. Do części gospodarczej należą: kotłownia na paliwo stałe, dwustanowiskowy garaż, schowek, w którym można pozostawić kosiarkę, ubrania robocze, narzędzia ogrodnicze. Zaprojektowano również bezpośrednie wyjście na ogród ze strefy gospodarczej. Pomysłowy architekt uczynił to po to, aby osoby zajmujące się pielęgnacją ogrodu mogły uszanować porządek jaki panuje w części dziennej i nie musiały przechodzić przez część reprezentacyjną w stroju niegalowym…

Przestronny salon oddzielono od części jadalnej ścianką, na której można osadzić dwustronny kominek. Doda on ciepła domowego ogniska i będzie sypać blaskiem jasnych iskier w ciemne, zimowe wieczory.

Zarówno salon jak i kuchnia z jadalnią posiadają szklany efekt wejścia w ogród. Nadają go przeszklone ściany przesuwne, które dostarczają ogromną ilość dziennego światła. Stanowią także kryształową barierę, którą można otworzyć, powiększając strefę dzienną o przestrzeń tarasową, jakże znakomitą do wykorzystania podczas basenowo - ogrodowych przyjęć.

Po prawej stronie od frontowego wejścia, sąsiadując z salonem, mieści się gabinet, który może być jednocześnie pokojem dla odwiedzających nas gości. Naprzeciwko ulokowano łazienkę wyposażoną w prysznic i pralkę. Dzięki temu goście nie będą musieli korzystać z naszych prywatnych łazienek na piętrze.

Piętro to strefa nocna domu. Mieszczą się tam 3 sypialnie, z których każda posiada luksusowo wykończoną, prywatną łazienkę. Jedna z sypialni dodatkowo posiada garderobę, zaś wyjście na taras, biegnące z każdego pokoju, stanowi niewątpliwy atut. Wyjście na większy taras, od strony ogrodu, daje dostęp do zielonego wypoczynku, zaś mniejszy taras, od strony frontowej, również dostarczy nam potężnej dawki odprężenia.

Willa Zx98 sprosta wymaganiom osób szczególnie wymagających, ceniących nowoczesną elegancję, dobry gust, wykwintność i luksus.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
11 100
9 768
Oszczędzasz 1 332

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację
