Z374
Adaptacja projektu
zapytaj o projekt

Z374

98 + 15
Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Warianty: 0
Komentarze: 0
Realizacje: 56
3 690
Dostępność: 20 dni roboczych
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z374 - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu Z374 - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu Z374 - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu Z374 - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.

Parter 46,6 / 66,4

Sień
3,8 m²
Garaż
14,8 m²
Pomieszczenie gospodarcze
5,3 m²
Hol
7,3 m²
Łazienka
2,6 m²
Kuchnia
7,4 m²
Spiżarka
2,7 m²
Salon+jadalnia
22,7 m² / 22,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.

Piętro 51,5

Pokój
12,8 m²
Garderoba
3,8 m²
Hol
6,9 m²
Łazienka
6,3 m²
Pokój
11,1 m²
Pokój
10,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
13,56 m
długość
23,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
6,56 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
98,1 / 117,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
89,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
14,8 m²
Kubatura
332,4 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,31 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
108 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
13,56 x 23,26 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Rodzaj wentylacji
mechaniczna (rekuperacja)

Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z374

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

Jedna z wielu propozycji Z500, w której udowadniamy, że wąska działka nie jest problemem lecz możliwością. Z374 powstał właśnie z myślą o wyjściu naprzeciw potrzebom klientów, którzy posiadają wąskie działki. Osoby, które pragną stać się właścicielami domu z pełnym piętrem, o powierzchni niecałych 100m2, zachęcamy do zwrócenia uwagi na ten właśnie projekt. Idealnie nadaje się on na mieszkanie MDM. Jedna elewacja nie posiada przeszkleń, dzięki czemu możemy pobudować opisywany dom w odległości już 3 m z jednej strony od granicy działki sąsiada.

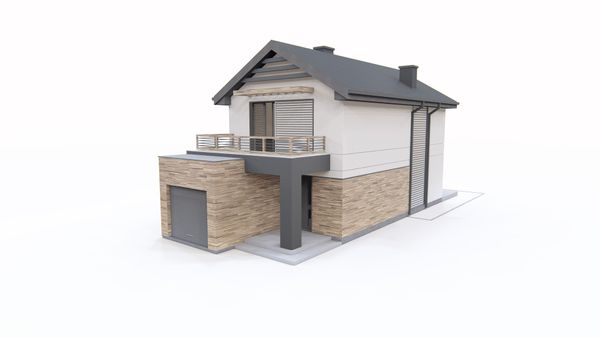

Elementy nadające budynkowi charakteru to dach dwuspadowy z kalenicą prostopadłą do drogi, a także elewacja urozmaicona poziomymi elementami ozdobnymi, które mogą stanowić podporę dla latorośli. Apetycznie wyglądająca kolorystyka fasady mieni się w stonowanych odcieniach szarości i ciemnego, czekoladowego drewna, które to drewno swoją barwą przypomina tabliczkę ciemnej czekolady.

Reasumując okładzinę projektu: wykwintna, deserowa, stonowana.

Parter

Zadaszone wejście prowadzi do sieni, w której uwzględniono miejsce na szafę po prawej stronie, zaś wejście do pomieszczenia gospodarczego przecina garaż po stronie lewej.

Salon z jadalnią umieszczono na całej szerokości domu. Troje dwuskrzydłowych drzwi balkonowych doskonale oświetla pomieszczenie z dwóch stron. Kominek dodaje osobliwego uroku i pozwala na spędzenie błogich chwil relaksu w swoich własnych czterech ścianach.

Wyspa kuchenna oddziela strefę wypoczynkową od kuchennej. Będą się przy niej gromadzić wielbiciele potraw i „gadki szmatki”. Wszak wszyscy wiemy, że najlepsze imprezy odbywają się zawsze w kuchni!

Łazienka i spiżarka to pomieszczenia zaprojektowane po prawej stronie korytarza. Jeśli pani domu nie będzie zainteresowana przechowywaniem przetworów lub większej ilości cukru/maki, wówczas magazynek można przekształcić w schowek na szczotki lub dodatkową garderobę. Za spiżarnią ulokowano schody prowadzące na piętro.

Piętro

Na piętrze znajdują się 3 pokoje – dwa od strony ogrodu z wyjściem na wspólny balkon, trzeci zaś to główna sypialnia z garderobą i wyjściem na taras od frontu. Łazienkę umieszczono centralnie. Wszystkie pokoje będą widne, ponieważ zastosowano dwuskrzydłowe drzwi balkonowe.

Z374 jest projektem dedykowanym dla rodzin będących właścicielami wąskiej działki.

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z374 - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.

Z374

98 + 15
Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
murowany
3 690
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.
Gotowy projekt domu  - Dom na wąską działkę z pełnym piętrem, garażem oraz 3 sypialniami.

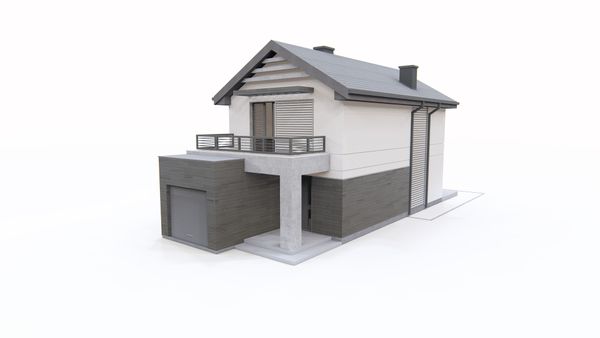

zobacz alternatywną kolorystykę domu
