    Adaptacja projektu
    zapytaj o projekt
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx145 - Dom jednorodzinny z garażem jednostanowiskowym.

    Zx145 odbicie lustrzane

    Dom jednorodzinny z garażem jednostanowiskowym.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    7 524
    6 583,50
    Oszczędzasz 940,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    7 524
    6 583,50
    Oszczędzasz 940,50
    Gotowy projekt domu Zx145 - Dom jednorodzinny z garażem jednostanowiskowym.
    Gotowy projekt domu Zx145 - Dom jednorodzinny z garażem jednostanowiskowym.
    Gotowy projekt domu Zx145 - Dom jednorodzinny z garażem jednostanowiskowym.
    Gotowy projekt domu Zx145 - Dom jednorodzinny z garażem jednostanowiskowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom jednorodzinny z garażem jednostanowiskowym.

    Parter 67,1 / 114,0

    Sień
    4,1 m²
    Garderoba
    4,8 m²
    Łazienka
    4,5 m²
    Hol
    7,2 m²
    Kuchnia
    11,1 m²
    Salon+jadalnia
    35,6 m²
    Schody
    0,0 m² / 4,8 m²
    Pomieszczenie gospodarcze
    0,0 m² / 12,8 m²
    Garaż
    0,0 m² / 29,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom jednorodzinny z garażem jednostanowiskowym.

    Poddasze 64,3 / 72,9

    Hol
    6,0 m²
    Łazienka
    6,3 m²
    Pokój
    12,6 m²
    Pokój
    12,7 m²
    Hol
    1,9 m²
    Pokój
    13,5 m² / 15,2 m²
    Garderoba
    6,8 m² / 8,3 m²
    Łazienka
    4,4 m² / 5,4 m²
    Schody
    0,0 m² / 2,2 m²
    Schody
    0,0 m² / 2,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom jednorodzinny z garażem jednostanowiskowym.

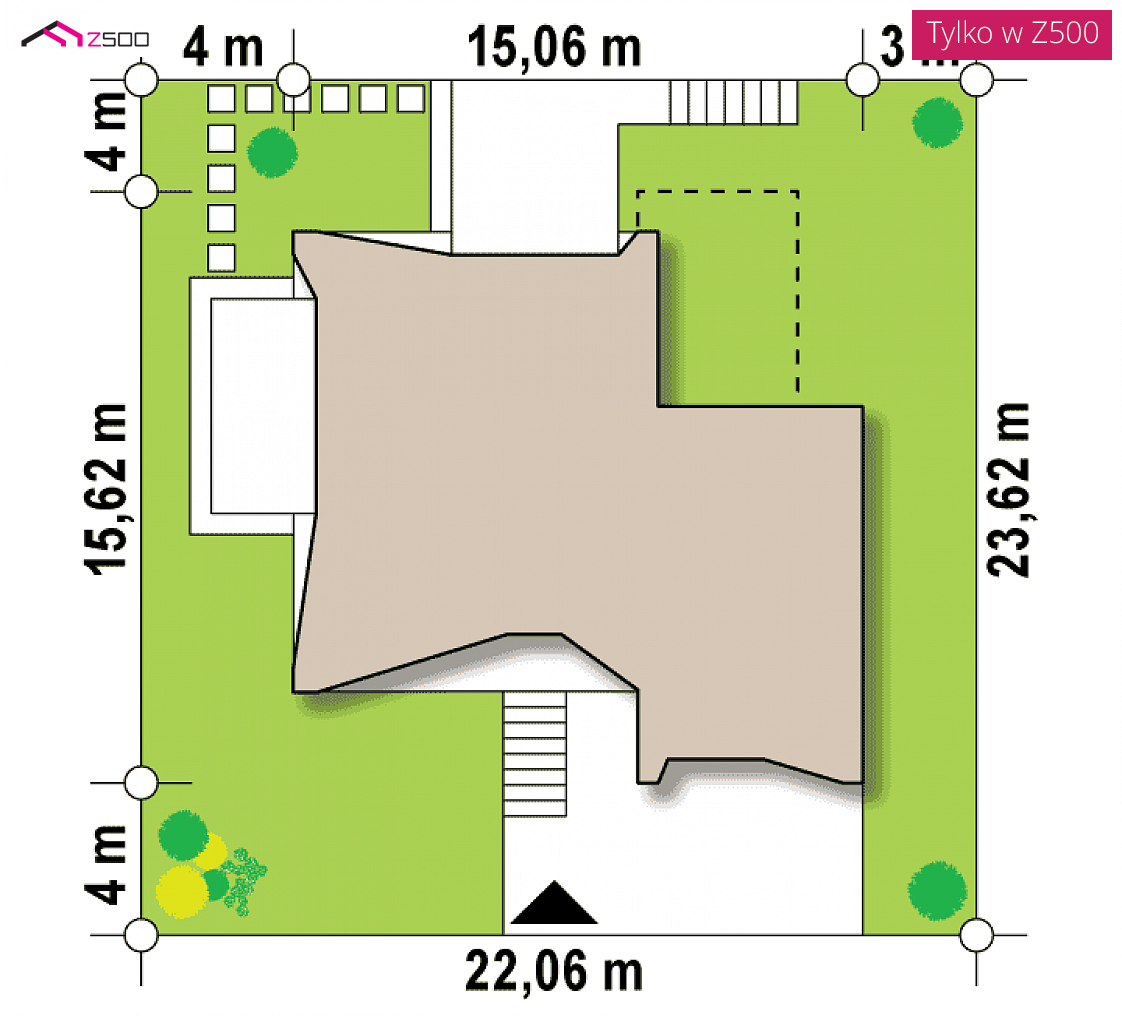

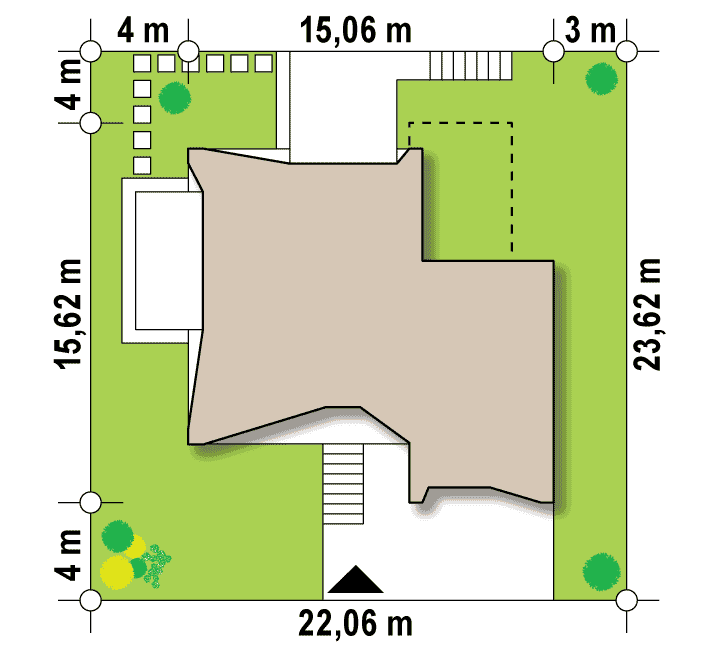

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,06 m
    długość
    23,62 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    15,16 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    131,4 / 186,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    178,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    29,3 m²
    Kubatura
    508,85 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    9,15 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    42° / 2°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    100,39 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,48 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    22,06 x 23,62 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika
    Strop (parter)
    żelbetowy
    Dach
    blacha, papa bitumiczna, dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna,żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kolektory słoneczne, kocioł na biomasę
    Rodzaj wentylacji
    mechaniczna
    Energia pierwotna (Ep)
    24,27 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    59,06 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MP1Ściana zewnętrzna piwnicy
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD2Dach ocieplany (spadzisty)≤ 0,15
    SD3Stropodach ocieplany≤ 0,15
    PT1Posadzka tarasu/ podestu wejściowego
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3
    PG3Posadzka piwnicy na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx145

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 345 123  230 082

    45%39%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    7 524
    6 583,50
    Oszczędzasz 940,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    7 524
    6 583,50
    Oszczędzasz 940,50

    Zx145 jest propozycją domu , z półpiętrami i poddaszem użytkowym, tradycyjnym dachem dwuspadowym i garażem na półtora stanowiska. Powierzchnia użytkowa wynosi ok. 140 m2, a dodatkową zaletę stanowi fakt, iż może on zostać wybudowany na skarpie.

    Bryła stanowi połączenie nowoczesności z tradycyjnym dachem dwuspadowym. Jej nowatorska forma została wyrażona w białych, prostopadłościennych formach brył, okalających dom dachem dwuspadowym. Całość podkreślono drewnianą elewacją i śnieżnym, białym tynkiem.

    Duży atut stanowią trzy zewnętrzne tarasy. Pierwszy – ogrodowy - na parterze, drugi na poziomie pokoi sypialnianych i trzeci dostępny z sypialni rodziców. Szklane balustrady, prosta czysta forma obiektu, są niewątpliwie dodatnią cechą prezentowanego Państwu obiektu.

    Najniżej położona powierzchnia to strefa gospodarcza. Znajdują się tam: spore pomieszczenie gospodarcze, jednostanowiskowy garaż z dodatkowym miejscem na ustawienie rowerów lub przeznaczenie na kącik majsterkowicza. Wielbiciele jednośladów będą mogli przechowywać w nim dodatkowo dwa motory. Szczególnie mile widziane będą klasyczne czopery lub szybkie ścigacze.

    Poziom 0 to parter, do którego, poprzez sień, wygodną garderobę i hol, prowadzi wejście frontowe.

    Mieszczą się tam kuchnia z drzwiami balkonowymi prowadzącymi na taras, atrakcyjny salon oraz jadalnia, wspólnie stanowiące strefę dzienną. Rozsuwane szklane drzwi tarasowe idealnie powiększą strefę podejmowania gości, podczas obchodzonych uroczystości.

    Schody w holu prowadzą na półpiętro z częścią sypialnianą, która zawiera 2 pokoje, wspólną łazienkę, a także taras. Łącznie z najwyższą częścią domu - poddaszem użytkowym, na którym zaprojektowano sypialnię dla rodziców, stanowią naszą domową przystań.

    Zx145 dedykowany jest dla rodziny z dwojgiem dzieci, lubiącej nowoczesną architekturę i ceniącej indywidualne rozwiązania.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
