    Gotowy projekt domu Z12 - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    Z12 odbicie lustrzane

    Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 920
    2 482
    Oszczędzasz 438
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    2 920
    2 482
    Oszczędzasz 438
    Gotowy projekt domu Z12 - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    Parter 64,9 / 69,7

    Sień
    3,7 m²
    Hol
    3,9 m²
    Salon+kuchnia
    30,7 m²
    Pomieszczenie gospodarcze
    4,8 m²
    Łazienka
    5,4 m²
    Pokój
    12,2 m²
    Pokój
    9,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    Poddasze opcjonalnie

    Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

    Poddasze nieużytkowe - strych
    41,0 m² / 69,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

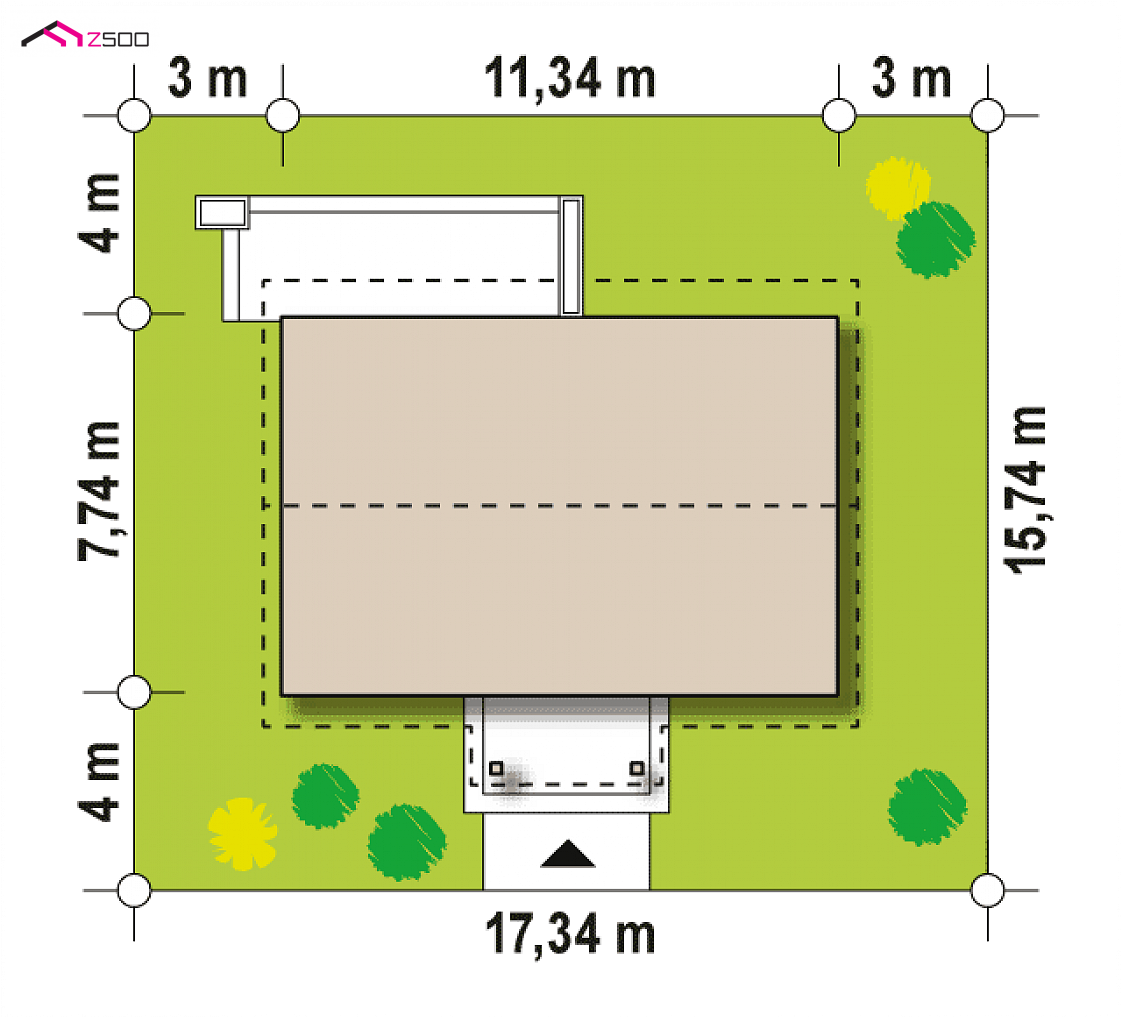

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    17,34 m
    długość
    15,74 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    64,9 / 69,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    87,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    184,7 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,21 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    141,27 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,46 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    17,34 x 15,74 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    94,1 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    77,6 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z12

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 134 168  89 445

    45%43%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    gotowy projekt domu Z12 – aranżacja wnętrz, Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 920
    2 482
    Oszczędzasz 438
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    Z12 to zgrabny dom parterowy z opcją zagospodarowania poddasza. Prosta bryła oraz możliwością etapowania inwestycji czynią go tanią i ekonomiczną inwestycją. Konstrukcja oparta na ścianach zewnętrznych pozwala na dowolne kształtowanie wnętrza ściankami działowymi.

    Układ funkcjonalny zaplanowano na rzucie prostokąta. W sieni przewidziano miejsce na dużą szafę. Zlokalizowany niemal w środku hol wydziela strefy - dzienną w lewej części domu oraz mniejszą, nocną z dwiema sypialniami i łazienką. Pokój dzienny połączono z jadalnią oraz kuchnią. Przy wiatrołapie zaprojektowano spore pomieszczenie gospodarcze, które może być dostępne także z kuchni. Pozwoli to optymalnie zorganizować przestrzeń. Jeden centralnie umieszczony komin wpłynie na obniżenie kosztów i pozwali uprościć wykonanie nowoczesnych instalacji systemu ogrzewania kominkiem lub wykonanie płaszcza wodnego.

    Z12 to niezwykle uroczy i przyjemny w wyglądzie dom o dużych możliwościach aranżacji.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1009
    • - TMX-427
    • - SZ5 Z12 CE (DOM OZ1-33)
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.
    Gotowy projekt domu  - Dom z dachem dwuspadowym i opcją zagospodarowania poddasza, łatwy w budowie.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    2 920
    2 482
    Oszczędzasz 438

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Sola
    Witam,
    mam pytanie ile m2 styropianu potrzeba do ocieplenia domku, przy podniesionej o 2 pustaki suporeks ściance, może ktoś poda.
    pozdrawiam

    Rafal
    Witam, a czy ktoś może podpiwniczył domek bo zastanawiam się nad taką wersją - piwnica z garażem, kotłownia do piwnicy, schody w miejscu kotłowni na parterze, likwidacja kominka. I tu się rodzi pytanie czy w kotłowni zmieszczą się schody tak by drzwi na schody były od strony wiatrołapu

    Rafal
    zapomniałem dodać, że interesuje mnie odbicie lustrzane i wjazd do garażu z lewej od wejścia (pod pokojami), podniesiona ścianka kolankowa tak myślę o 2 pustaki, poddasze do adaptacji w późniejszym czasie. Jaki koszt takich zmian, o ile orientacyjnie wzrosną koszty budowy?

    Pawel
    Witam Wszystkich jestem na etapie instalacji jakie Państwo ponieśliście koszty - elektryka, co, wodne

    Przemek
    Witam jestem zainteresowany tym projektem ale mam pytanie . Czy istnieje możliwość zrobienia wejścia na górę zaczynając schody już w altance a następnie proste na górę z wykorzystaniem miejsca na szafę w korytarzu? Poszerzenie altany o ok 1 m i przesunięcia ściany w sypialni. Bo wejście poprzez salon znaczącą zmniejsza jego powierzchnię.

    Elisa
    Witam. Czy możliwe jest stworzenie wariantu Z12 P h+ GP zg bez łamanego daszka nad gankiem i z tarasem nad garażem? Dwoma dużymi pokojami tej samej wielkości na poddaszu, łączącymi się dwoma oddzielnymi łazienkami? Okna dachowe tylko do łazienek. Kuchnia połączona z salonem?

    Sylwek k.
    chciałbym się dowiedzieć czy istnieje mozliwosc zastosowania płyt kanałowych w tym projekcie jako strop, wykorzystując środkowy podciąg proszę o odpowiedz.

    Obsługa klienta
    Do Sylwek K. : Witam, belki głównie pełnią rolę jako podpory pod słupy drewniane.
    W przypadku zmiany stropu na inny osoba z odpowiednimi uprawnieniami powinna sprawdzić czy słupy trzeba osadzić na podciągach lub innych wzmocnieniach.

    Sebastian
    Proszę mi wytłumaczyć dlaczego jak na Państwa stronie wpisuje projekty domów do 100m2 pojawiają się projekty w nazwie np, Z12 L GL+ 71 +26 i wchodząc na taki projekt patrząc na powierzchnię użytkową wychodzi licząc z poddaszem ponad 100m2. Przepraszam, ale nie wiem jak to rozumieć i jest to bardzo denerwujące bo chciałbym znaleźć projekt jasny przejrzysty, wyraźny i konkretnie napisany. Potrzebuję konkretnych ofert ponieważ chcę skorzystać z dopłat. Proszę o odpowiedz.

    Daruska
    Witam. Mamy zakupiony projekt z12 z późniejszą adaptacja poddasza. Projekt jest w wersji podstawowej bez garażu. Mam pytanie - czy jest możliwość dostawienia garażu w wersji szkieletowej do sciany budynku? Dokładniej chodzi nam o to konkretnie żeby miejsce na centralne ogrzewanie wraz z piecem znajdowało się w tym garażu. Pomieszczenie gosp jest zbyt małe. Na ten moment mamy wykopana lawice i płyta jest zalana. Bardzo proszę o odpowiedzi

    Aleksandra
    Bardzo dziękuje za odpowiedź. Kiedy można się spodziewać szacunkowej kalkulacji wybudowania domu z poddaszem ?

    Aleksandra
    Witam, jestem zainteresowana tym projektem, ale nie chce robić stropu betonowo gęstożebrowego. W takiej sytuacji, czy możliwe jest wybudowanie tego domu ze stropem drewnianym? Bardzo proszę o odpowiedź.
    Pozdrawiam

    Obsługa klienta
    Do Aleksandra : witam,
    oczywiście można wprowadzić zmianę na etapie adaptacji u dowolnego architekta albo w Studio Adaptacji.
    W sprawie szczegółowych informacji na temat zmian proszę o kontakt:
    info@studioadaptacji.pl
    (+48) 722 000 500
