Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z126 - Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

Z126 odbicie lustrzane
Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z126 - Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

Parter 66,7 / 87,7

Sień
3,2 m²
Hol
15,1 m²
Kuchnia
10,0 m²
Salon+jadalnia
31,0 m²
Pom. gosp.
3,6 m²
WC
3,8 m²
Garaż+pom. gosp.
21,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

Poddasze 63,4 / 80,2

Hol
9,5 m²
Pokój
12,4 m² / 14,2 m²
Pokój
10,9 m² / 14,1 m²
Pokój
11,1 m² / 15,1 m²
Łazienka
4,3 m² / 6,3 m²
Pokój
12,1 m² / 15,0 m²
Schowek
3,1 m² / 6,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.

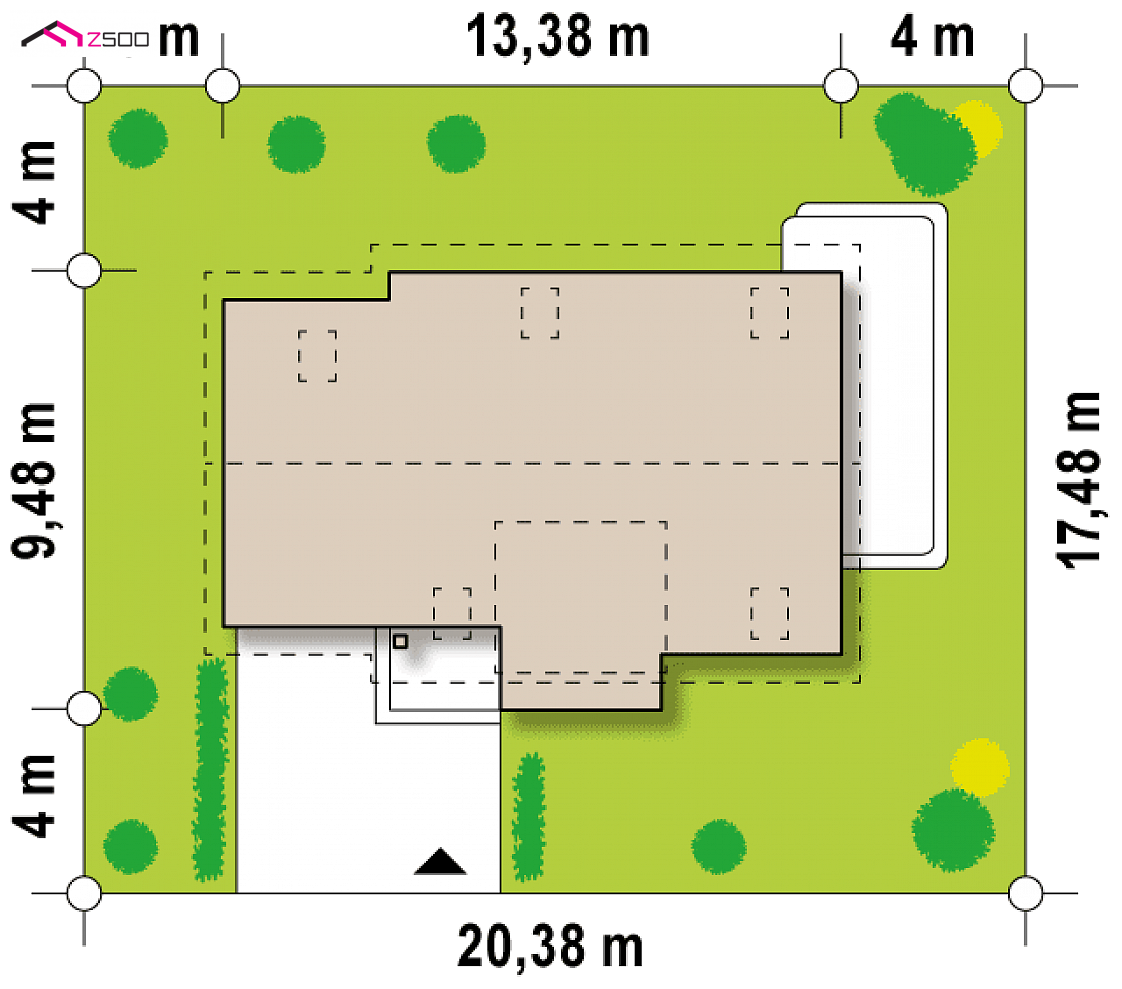

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,38 m
długość
17,48 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,38 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
130,1 / 167,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
110,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
21,0 m²
Kubatura
412,8 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,96 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40° / 8°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
166,45 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,98 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,38 x 17,48 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z126

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 273 590  182 393

55%30%15%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

gotowy projekt domu Z126 – aranżacja wnętrz, Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.
gotowy projekt domu Z126 – aranżacja wnętrz, Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.
gotowy projekt domu Z126 – aranżacja wnętrz, Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.
gotowy projekt domu Z126 – aranżacja wnętrz, Współczesny projekt domu z poddaszem, oryginalnym wykuszem i garażem.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
murowany
murowany
lustrzane odbicie

Z126 to zgrabny dom jednorodzinny z poddaszem użytkowym oraz bocznym garażem, zaprojektowany dla 5,6-osobowej rodziny. Elewacje utrzymane w jasnej, stonowanej kolorystyce wraz z nowoczesnymi elementami wykończenia nadają mu nowoczesnego wyglądu. Wyjątkowy charakter podkreśla ciekawy wykusz wykończony szarą blachą.

W wysuniętej przed front części zaplanowano przestronną kuchnię z oknem skierowanym na strefę wejściową. Otwarta część dzienna z kominkiem łączy salon, jadalnię. Dla większego komfortu kuchnię można całkowicie wydzielić. Z salonu prowadzi wyjście na duży, zadaszony taras. Na parterze znalazły również miejsce: pomieszczenie gospodarcze, kotłownia, spore wc z prysznicem.

Do części nocnej na poddaszu prowadzą wygodne schody ze spocznikiem. Zaprojektowano tu cztery komfortowe pokoje oraz ogólnodostępną łazienkę. Sypialnia nad garażem posiada własną pojemną garderobę. Do głównej sypialni przynależy niewielki taras nad wykuszem.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1169
  • - TFR-792
  • - SZ5 Z126 CE (DOM OZ1-75)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Bartłomiej K.
Czy ktoś ze Śląska mógłby się z nami spotkać, pokazać gotowy domek? Nabywamy z Żoną SSO projektu Z126, ale mamy kilka wątpliwości co do rozwiązań i chętnie byśmy się z kimś spotkali kto już sobie urządził taki domek. Po za tym sporo pytań mamy dodatkowo... :D

Beata
Witam,
Mam pytanie czy dałoby się zlikwidować w tym projekcie tą wieżyczkę, żeby dach był spadzisty?

Pozdrawiam,
Beata

Michał
Witam,
Spodobał mi się ten projekt (choć rozwiązanie wnętrza bardziej mi pasuje w Z192). Czy ktoś może realizuje ten projekt w Szczecinie bądź okolicach lub już zakończył budowę? Zależałoby mi na obejrzeniu domu w rzeczywistości bo zdjęcia i rysunki swoją drogą a rzeczywistość swoją. Byłbym bardzo wdzięczny za możliwość obejrzenia domu choćby z zewnątrz.

Pozdrawiam,
Michał

Pablo T.

  • Usuń ze znajomych
  • Dodaj do znajomych

Cześć,
pytanie do mieszkających w z126.

Z czego wykonaliście dach nad wykuszem?
W projekcie jest 8 stopni nachylenia i jedynie (bez zwiększania
nachylenia) można położyć blachę na rąbek.

pozdro

Arek B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Czy ktoś ma kontakt do Marty M. z Praszka woj. Opolskie? Śliczny dom i wykończenie. Proszę o kontakt na e-mail arkadiuszbobinski@op.pl. Serdecznie dziękuję za pomoc. Pozdrawiam

Pablo T.

  • Usuń ze znajomych
  • Dodaj do znajomych

Cześć,
wiosną startuję z budową lustrzanej wersji z126.
Bardzo zależy mi na obejrzeniu wnętrza gotowego lub w stanie surowym.

Czy byłby ktoś tak uprzejmy pokazać swoje gniazdko (woj. śląskie)?
Proszę o kontakt na priv


Gosia
Do Pablo T. : witam, mam pytanie w jakiej miejscowości mieszkasz ,jesteśmy właśnie z woj. śląskiego mamy już ten dom wybudowany w stanie surowym zamkniętym, ale również zrobiliśmy troszkę zmian

Pablo T.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Gosia : Cześć,

dawno tutaj nie zaglądałem...
mieszkamy w Tychach, ale nie ma problemu, żeby gdzieś podjeach w promieniu 50 km.
Jeśli jesteś zdecydowana, żeby pokazać nam swój dom to proszę o kontakt na priv.

Ewa
Witam, jakos wnetrza mi nie pasują do tego projektu:) mam pyt. czy istnieje projekt o podobnym wnętrzu (z klatka schodową "na uboczu) ale bez tej lukarny? czy skrocenie wykusza jest powazna zmiana w tym projekcie? chodzi mi o glebokosc ok 60 cm ( do glebokości szafek kuchennych)

Magda B.
Do Ewa : Witam Pani Ewo,
można bez problemu skrócić wykusz na etapie adaptacji u dowolnego architekta albo w Studio Adaptacji.
podobne domy:
Z92 GL, Z269, Z235
W razie dodatkowych pytań proszę śmiało o kontakt:
info@studioadaptacji.pl
(+48) 722 000 500

ANKA
Witam!!! Na finiszu mam radę dla budujących ten dom: okno nad schodami to bardzo dobra sprawa, oświetla nie tylko schody ale także dolny i górny hol. Jednak okno to jest trudno dostępne do mycia, więc gdybym jeszcze raz budowała ten dom, to umieściłabym je w ścianie na półpiętrze (takie wąskie poziome). Pozdrawiam!

Tomasz K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do ANKA : Witam,

Czy dobrze widzę, że okna, drzwi i brama są w tym samym kolorze?
Czy jest to Winchester czy może inny kolor?
Jeśli tak, to mogłaby Pani podać skąd ma Pani drzwi zew.?

Pozdrawiam,

ANKA
Do Tomasz K. : Tak dobrze Pan widzi wszystko w tym samym kolorze. Jest to winchester. Drzwi zewnętrzne są z firmy Wiatrak. Brama garażowa z Wiśniowskiego.
Pozdrawiam

Tomasz K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do ANKA : My tez mamy Winchester okna i bramę i właśnie szukamy drzwi zew.
A gdzie Pani się buduje? Jeśli w małopolskim to my chętnie na wizję lokalną byśmy się wybrali :)

ANKA
Do Tomasz K. : Na początek małe sprostowanie te drzwi zewnętrzne to z firmy KMT (tyle tych drzwi obejrzeliśmy że się pogubiłam). Budujemy w śląskim.

Kafarella
Do ANKA : Gratulacje! dzięki za pomocna wskazówkę. Tez planowalismy wczesniej okno do oswietlenia klatki schodowej i mielismy obawy co mycia ale ten pomysl jest swietny! na razie mamy kupiony projekt z192 - ten prawie blizniaczy. powodzenia!

Joanna Z.
Do ANKA : Witam, planuję z mężem zakup projektu tego domu. Jestem tym projektem zauroczona szczególnie salonem oraz ilością pokoi ( wersja z 126v2). Istniała by możliwość zobaczenia domu w "realu". Mieszkam na śląsku, bardzo proszę o kontakt na adres e-mail: asia13koc@interia.pl

Gosia D.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Joanna Z. : witam jesteśmy już po wylewkach i możemy się teraz umówić, proszę o kontakt na adres mirosek@o2.pl

Gosia D.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do ANKA : witam mam pytanie mieszkamy również na śląsku, czy można obejrzeć wasz domek ? mamy już tynki w środku i zastanawiamy się nad tym oknem w holu proszę o kontakt na adres mirosek@o2.pl

Gustavv
Do Bartek Bielik : U mnie dach wyniósł około 27000 zł:
- 6000 więźba
- 21000 dachówka + akcesoria(folie, blachy, rynny)

Marcin
Do Gustavv : Witam,
Ile m3 drzewa wychodzi na taki dach.
Ja stawiam za 3 tygodnie. Dzieki za informację.
Pozdrawiam. Marcin

Gustavv
Do Marcin : Witaj,

Drewna z tartaku zamówiłem coś około 6.5 m3.
Nie pamiętam dokładnie bo zamawiałem na kilka razy.

Marcin
Do Marta M : Znienialiście Państwo szerokośc okna w kuchni? czy jest tak jak w oryginale 220.
Zastanawiam się czy nie zminic na 180.

Marta M
zmienialiśmy - bo na scianie gdzie maja być meble kuchenne nie mozna by było powiesic szafek do samego okna - bo by sie nie otwarło okno wiec jest mniejsze na 200

Jaro963
Witam
Prośba do osób budujących ten domek, czy możecie podać koszt samych materiałów potrzebnych do wykonania SSO.
Jesteśmy na etapie wyboru ekipy budowlanej i mamy dwie wyceny:
-125tyś od stanu zero po więzbe w tym jest koparka i geodeta wytyczajacy budynek
-44900 sama robocizna plus materiały
jaro963@op.pl

STANISŁAW C.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witamy Was, sympatyków tej rodziny projektu.



Bardzo nam się podoba ten projekt, zwłaszcza wersja z pokojem dodatkowym na parterze jak w 126v3. Jesteśmy w sytuacji wyboru projektu zastępczego na budowę domu. Jeżeli ktoś z Was którzy realizują ten projekt mógłby nam pokazać dom wybudowany lub jest w trakcie budowy, prosimy o kontakt. Jesteśmy z Krakowa, e-mail: stan-61@o2.pl.

Pozdrawiamy, Stanisław i Beata

Marta M
Do Jaro963 : witam - w projekcie zmienilismy kotłownie na eko i tym samym musielismy powiększyc kotłownię. zrobiliśmy jedno pomieszczenie -kotłownia i miejsce pod schodami - jako jedno i jeszcze jedno wejscie do kotłowni od tylnej strony garażu. pod schodami nie ma przejscia do kotłowni ( jak w projecie Z126) tylko jest przez garaz albo od tylnej strony garazu. pod jedna czescia schodów uzyskałam miejsce na malutki schowek :) i schody beda szły od strony lewej na prawa - a nie jak w projekcie z prawej na lewą. i tylko i az tyle zmian :)
