Gotowy projekt domu Z390 - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

Z390 odbicie lustrzane
Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

murowany
murowany
dostępność projektu: 3 dni robocze
3 883
3 494,70
Oszczędzasz 388,30
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 883
3 494,70
Oszczędzasz 388,30
Gotowy projekt domu Z390 - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
Gotowy projekt domu Z390 - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
Gotowy projekt domu Z390 - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
Gotowy projekt domu Z390 - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

Parter 119,5 / 151,0

Sień
7,5 m²
Pomieszczenie gospodarcze
0,0 m² / 6,7 m²
Hol
5,4 m²
Salon+jadalnia
30,1 m²
Kuchnia
11,5 m²
Spiżarka
4,0 m²
Łazienka
4,1 m²
Hol
8,4 m²
Łazienka
6,7 m²
Pokój
12,8 m²
Garderoba
3,2 m²
Łazienka
3,5 m²
Pokój
10,5 m²
Pokój
12,0 m²
Garaż
0,0 m² / 24,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,06 m
długość
23,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,06 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
119,5 / 151,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
189,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
24,7 m²
Kubatura
426,48 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,85 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
27° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
188,17 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,74 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,06 x 23,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/folia PVC/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
23,11 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
65,53 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS6Strop betonowy (poddasze nieogrzewane)
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z390

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
gotowy projekt domu Z390 – aranżacja wnętrz, Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
3 883
3 494,70
Oszczędzasz 388,30
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 883
3 494,70
Oszczędzasz 388,30

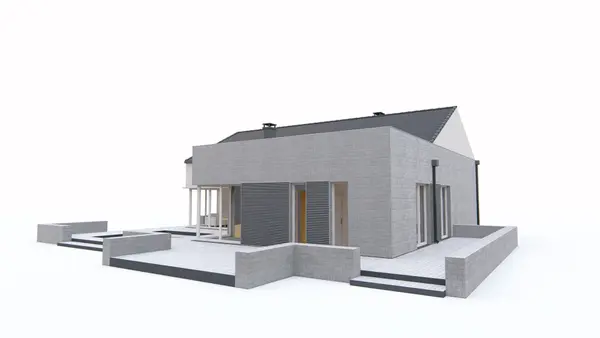

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

Dom parterowy, współczesny, z garażem jednostanowiskowym dużymi przeszkleniami i roletami ozdobnymi. Część domu pokryto płaskim dachem, część dachem dwuspadowym.

W sieni zaprojektowano optymalną ilość miejsca na szafę wnękową, a pomieszczenie gospodarcze stanowi ogniwo łączące miedzy jednostanowiskowym garażem a sienią. W holu znajdują się dwie łazienki, z których jedna może być zastąpiona schodami prowadzącymi na piętro, jeśli zechcemy urządzić strych jako użytkowy. Zyskamy wówczas dodatkowe 70 m2.

Prawa część domu to strefa dzienna. Należą do niej przestronny salon z jadalnią oraz aneks kuchenny i podręczna spiżarka.

Jednym z większych atutów jest kominek nadający ciepła rodzinnej atmosfery oraz przeszklona ściana przesuwna. Dzięki niej powiększymy część dzienną w ciepłe dni i wieczory o powierzchnię tarasu. Odtąd każde grillowanie i spotkanie rodzinne będzie stanowiło przyjemność.

Lewa część domu to strefa dzienna na którą składają się 3 pokoje. Największy z nich ma osobistą łazienkę i garderobę. Pozostałym dwóm przypada wspólna łazienka. Zyskują na atrakcyjności dzięki własnoręcznemu urządzeniu ich przez Panią domu.

Projekt Z390 to propozycja dla osób rodzinnych, pragnących zamieszkać we własnych 4 kątach.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2089
  • - TFH-452
  • - SZ5 Z390 CE (DOM SZ4-41)
Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.
Gotowy projekt domu  - Dom parterowy z opcja poddasza użytkowego z garażem w bryle.

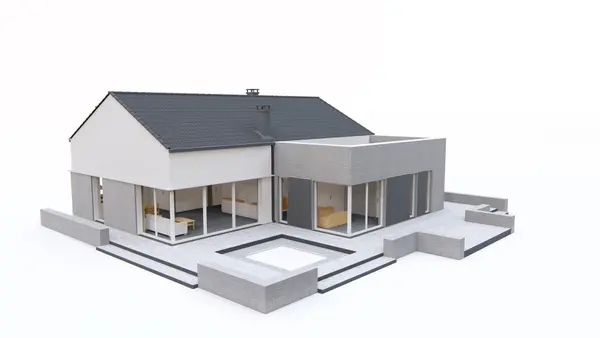

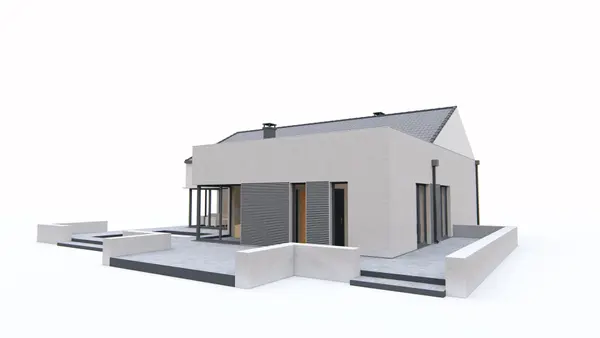

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
