    Gotowy projekt domu Zx184 - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia

    Zx184 odbicie lustrzane

    Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 690
    3 611,30
    Oszczędzasz 1 078,70
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 690
    3 611,30
    Oszczędzasz 1 078,70
    GORĄCE LATO BEZ VAT!
    GORĄCE LATO BEZ VAT!
    Gotowy projekt domu Zx184 - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia
    Gotowy projekt domu Zx184 - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia
    Gotowy projekt domu Zx184 - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia
    Gotowy projekt domu Zx184 - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia

    Parter 145,9 / 216,5

    Salon
    44,9 m²
    Kuchnia
    10,1 m²
    Garaż+pom. gosp.
    70,7 m²
    Pokój
    15,3 m²
    Pokój
    14,7 m²
    Pokój
    14,4 m²
    Łazienka
    6,7 m²
    Łazienka
    11,0 m²
    WC
    2,7 m²
    Sień
    7,0 m²
    Hol
    4,9 m²
    Hol
    14,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny parterowy autorodzinny dom z garażem na 3 samochody,duże przeszklenia

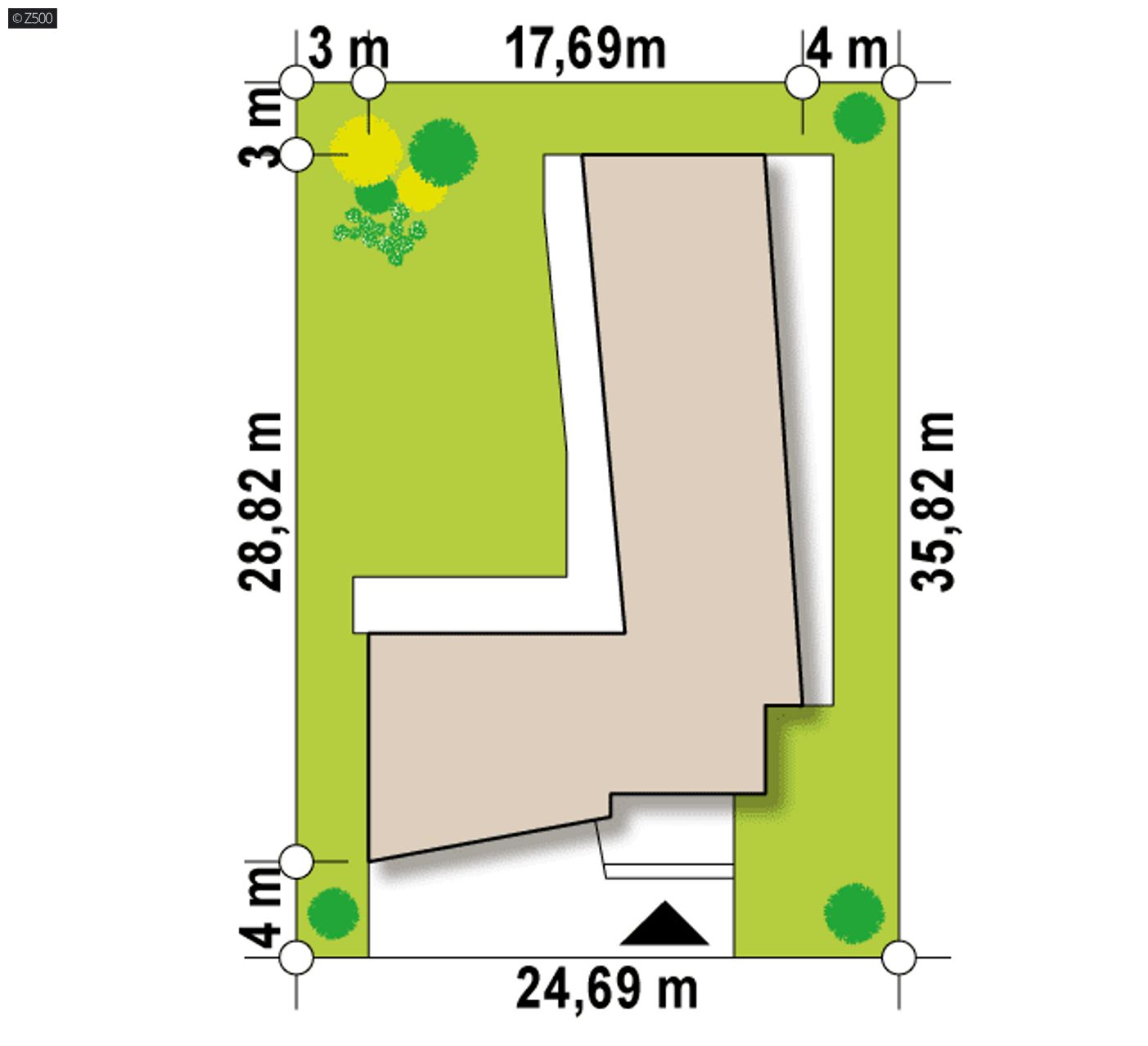

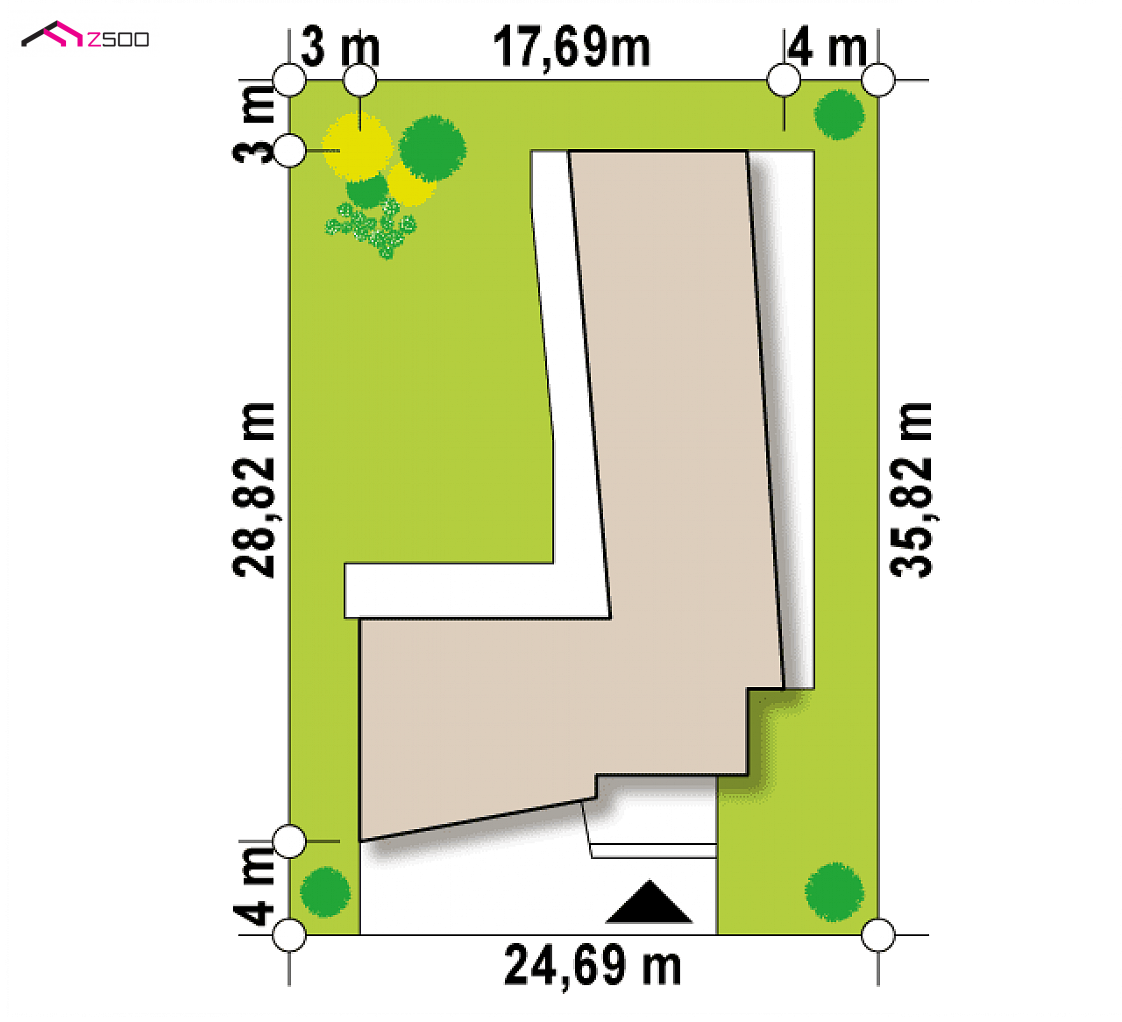

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    24,69 m
    długość
    35,82 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    17,69 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    145,9 / 216,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    265,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    70,7 m²
    Kubatura
    660,18 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,55 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    3° / 1,72°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    195 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    24,69 x 35,82 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    94,8 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    81,2 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx184

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 426 750  284 500

    55%31%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 690
    3 611,30
    Oszczędzasz 1 078,70

    Nowoczesny autorodzinny dom w kształcie litery L, z płaskim dachem, dużymi przeszkleniami i trzystanowiskowym garażem przeszklonym od strony ogrodu. Elewację zdobioną białym tynkiem uświetnia połączenie dużych przeszkleń z drewnianymi panelami. Dwupoziomowy basen stanowi dopełnienie najwyższej jakości gustu i dobrego smaku. Możemy spędzać przy nim czas w ciepłe, letnie dni.

    Frontowe wejście zostało zadaszone i prowadzi do sieni, która jest ogniwem łączącym garaż z pomieszczeniem gospodarczym oraz resztą domu. Przeszklony korytarz prowadzi do widnego salonu z gustowną jadalnią. Dzięki szklanym ścianom mamy widok na ogród, więc będziemy się czuć w salonie niczym na świeżym powietrzu. Kominkiem cieszyć się będą wszyscy domownicy, szczególnie w chłodne dni zimowych miesięcy, a wyspę kuchenną doceni każda pani domu. Odprężenie, to jedna z największych zalet dedykowanego Państwu projektu.

    Na część nocną składają się 3 pokoje, z których jeden posiada prywatną łazienkę. Każda z sypialni jest widna i zaprojektowana na planie zbliżonym do kwadratu, dzięki czemu ustawność jest kolejnym atutem.

    Projekt Zx184 dedykowany jest dla osób wymagających, lubiących wystawny styl życia.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2075
    • - THG-565
    • - SZ5 Zx184 CE (DOM SZ4-32)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
