    Gotowy projekt domu Zx92 - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

    Zx92 odbicie lustrzane

    Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 030
    2 424
    Oszczędzasz 606
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 030
    2 424
    Oszczędzasz 606
    Gotowy projekt domu Zx92 - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    Gotowy projekt domu Zx92 - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    Gotowy projekt domu Zx92 - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    Gotowy projekt domu Zx92 - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

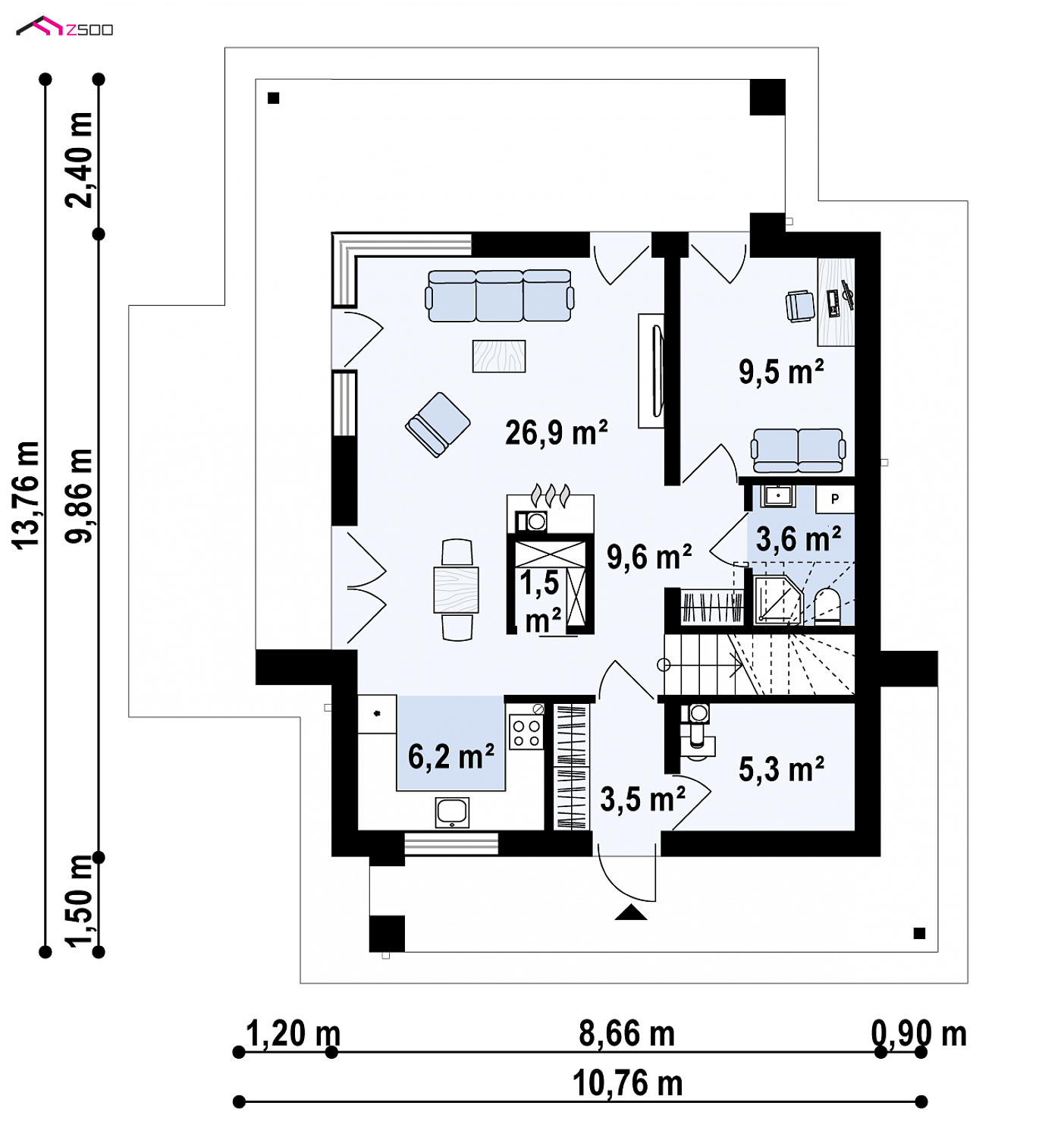

    Parter 60,7 / 66,0

    Sień
    3,5 m²
    Pomieszczenie gospodarcze
    5,3 m²
    Hol+schody
    9,6 m²
    Kuchnia
    6,2 m²
    Spiżarka
    1,5 m²
    Salon+jadalnia
    26,9 m²
    Gabinet
    9,5 m²
    Łazienka
    3,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

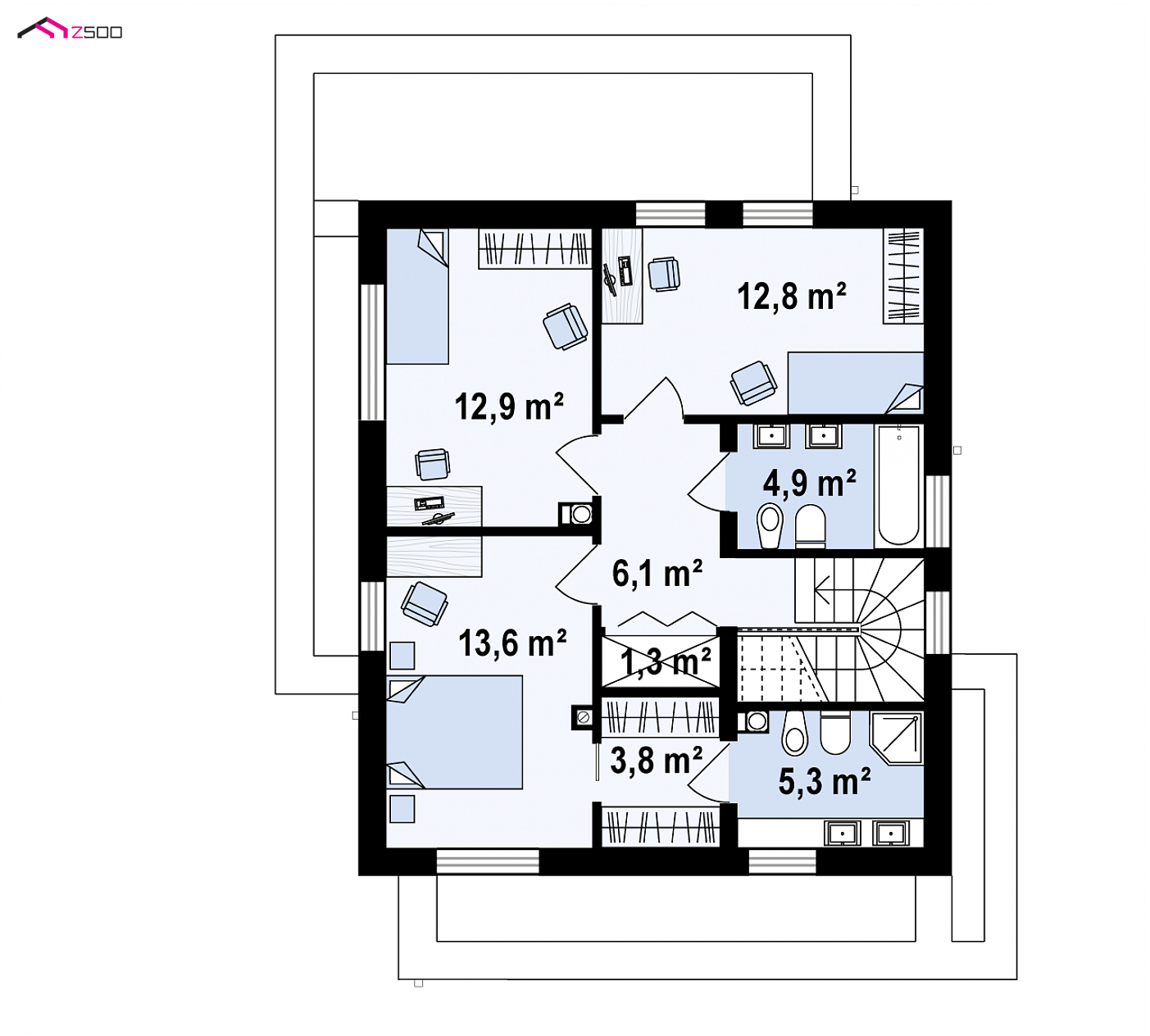

    Piętro 60,6

    Hol
    6,1 m²
    Schowek
    1,3 m²
    Łazienka
    4,9 m²
    Pokój
    12,8 m²
    Pokój
    12,9 m²
    Pokój
    13,6 m²
    Garderoba
    3,8 m²
    Łazienka
    5,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

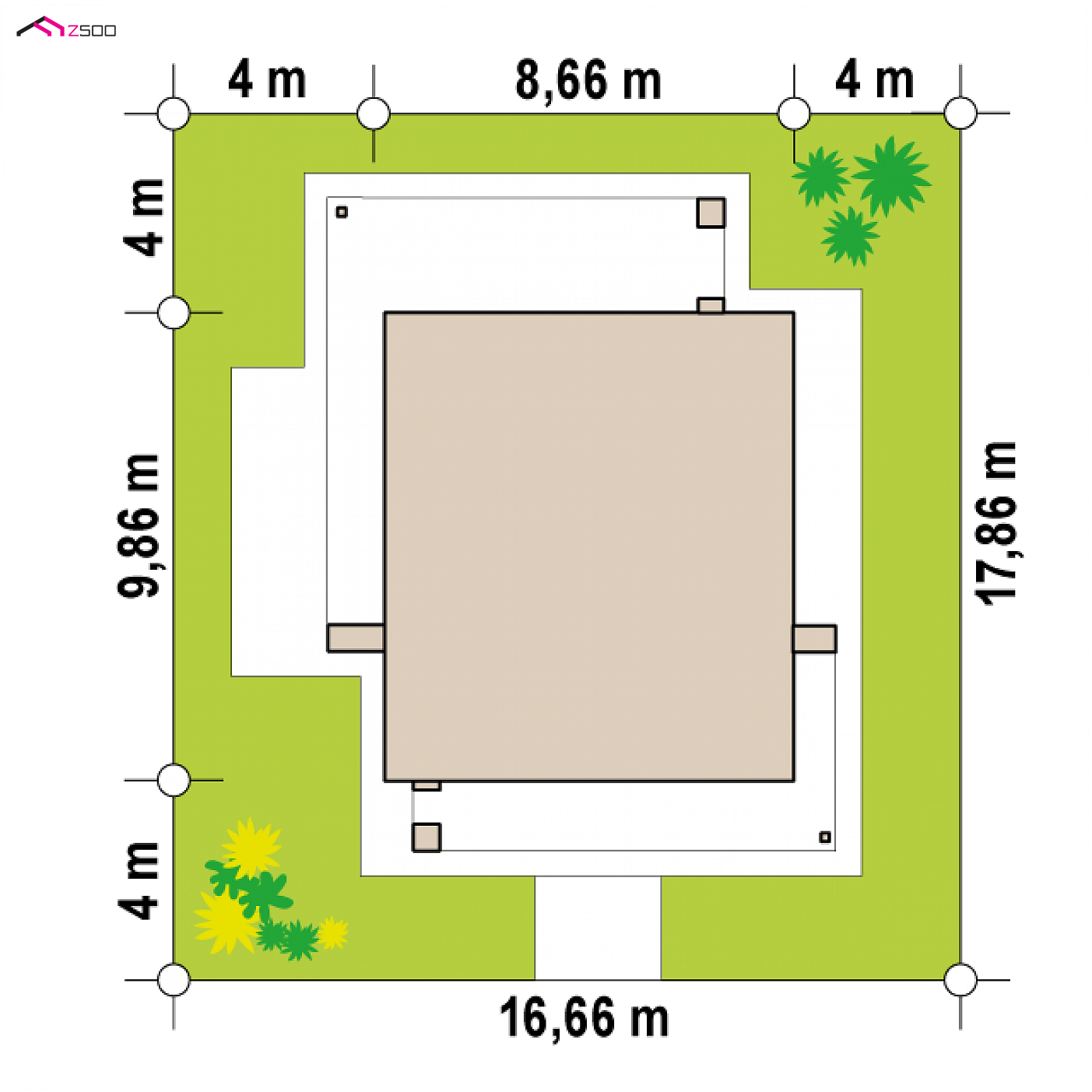

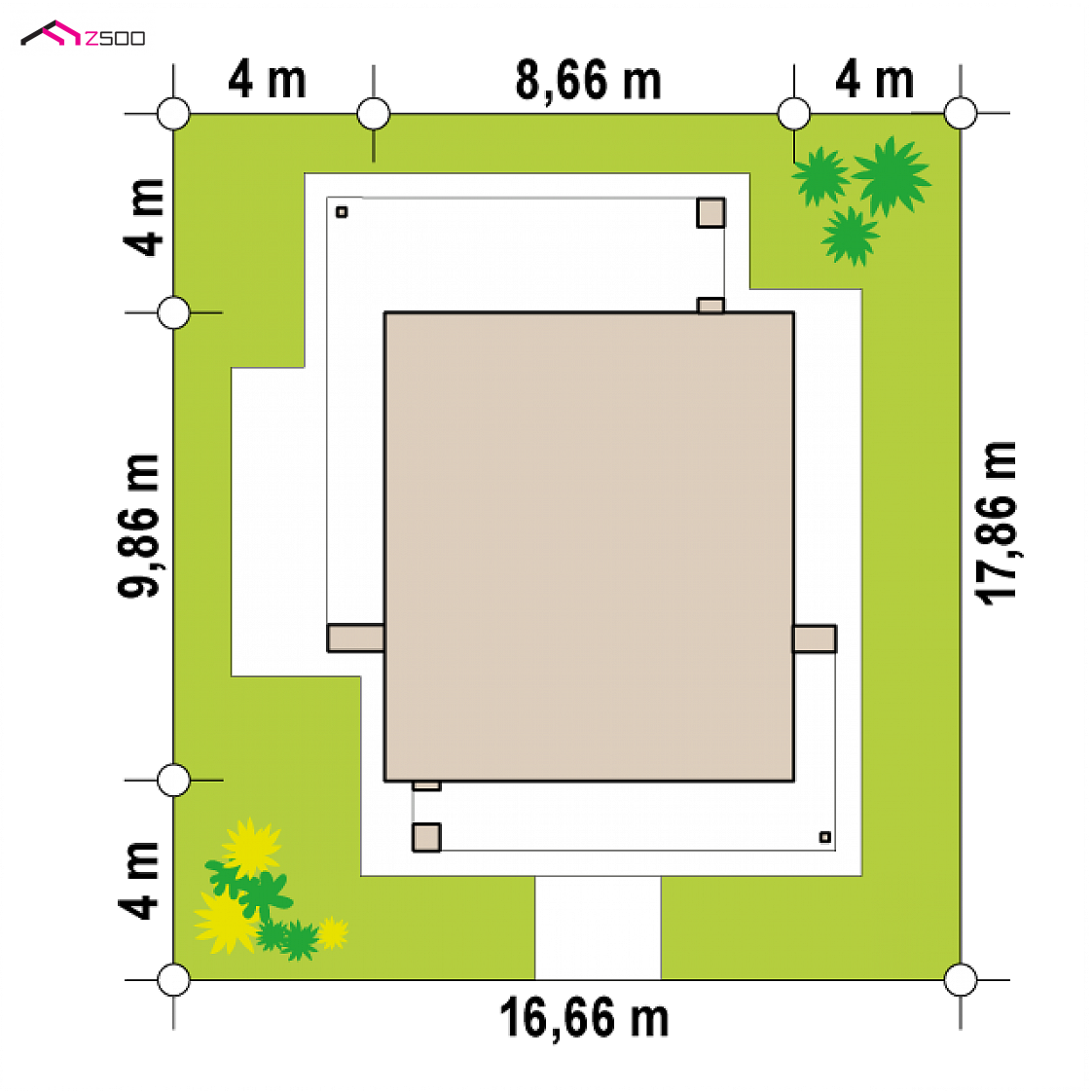

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,66 m
    długość
    17,86 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    10,76 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    121,3 / 126,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    86,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    348,53 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    83,48 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    16,66 x 17,86 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,15 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    77,25 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx92

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 261 030  174 020

    53%29%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    gotowy projekt domu Zx92 – aranżacja wnętrz, Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 030
    2 424
    Oszczędzasz 606
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

    Zx92 jest projektem domu stworzonym na wzór „starej kostki”. Piętrowy, z płaskim dachem, rzutem na planie prostokąta. Jest prosty i niedrogi w budowie.

    Powierzchnia budynku wynosi ok.120m2. Elewacja to biały tynk z poziomymi, delikatnymi boniowaniami i ułożonym szarym kamieniem. Dodatkowo doprojektowano proste zadaszenia nad wejściem oraz nad tarasem.

    Parter: prawa strona od głównego wejścia, umieszczonego na środku elewacji frontowej, pod zadaszeniem, znajduje się przejście do pomieszczenia gospodarczego. Za nim ulokowano schody prowadzące na piętro. Pod nimi łazienka, zaprojektowano ja z myślą o gościach, w pobliżu salonu. Sąsiaduje z gabinetem, który ma okno od strony ogrodu oraz wyjście na taras, aby można było zaczerpnąć świeżego powietrza.

    Lewa strona domu to część dzienna, reprezentacyjna, aneks kuchenny otwarty na salon i jadalnię. Od frontu umieszczono ustawną kuchnię, zaś po środku potrzebną spiżarkę oraz ciepły kominek od strony salonu. W części dziennej zastosowano duże przeszklenia, które ciągną się od jadalni do końca salonu.

    Piętro: gdy wchodzimy na piętro, z lewej strony umieszczono miejsce na głęboką zabudowaną szafę – idealną na ręczniki, pościele – albo miejsce mogące służyć jako schowek – na mopy, odkurzacz, deskę do prasowania, itp. Na wprost schodów znajduje się wejście do sypialni głównej połączonej z garderobą, przez którą przechodzimy do prywatnej łazienki. W drugiej części korytarza – dwie, pięknie urządzone sypialnie dla dzieci oraz jedna wspólna łazienka.

    Dom Zx92 dedykowany jest dla rodziny z dwojgiem lub trojgiem dzieci – pamiętajmy, na parterze jest dodatkowy pokój, który niekoniecznie musi być gabinetem. Atutem proponowanego państwu projektu jest fakt, iż na 120m2 ulokowano 5 pokoi, z których jeden to piękny salon, a drugi to master bedroom.

    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.
    Gotowy projekt domu  - Prosty, piętrowy dom z płaskim dachem oraz pełnym piętrem o powierzchni 120m2.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
