    Adaptacja projektu
    zapytaj o projekt
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx183 - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

    Zx183 odbicie lustrzane

    Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    6 576
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    6 576
    Gotowy projekt domu Zx183 - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    Gotowy projekt domu Zx183 - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    Gotowy projekt domu Zx183 - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    Gotowy projekt domu Zx183 - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

    Parter 175,0 / 182,2

    Sień
    9,9 m²
    Pomieszczenie gospodarcze
    7,3 m²
    Kuchnia
    10,8 m²
    Hol
    2,4 m²
    Spiżarka
    2,9 m²
    Salon+jadalnia
    41,6 m²
    Hol
    16,5 m²
    Garderoba
    6,4 m²
    Pokój
    15,3 m²
    Łazienka
    12,3 m²
    Łazienka
    2,7 m²
    Garderoba
    3,8 m²
    Pokój
    14,2 m²
    Garderoba
    6,8 m²
    Łazienka
    8,4 m²
    Pokój
    21,2 m²
    Wiata
    67,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

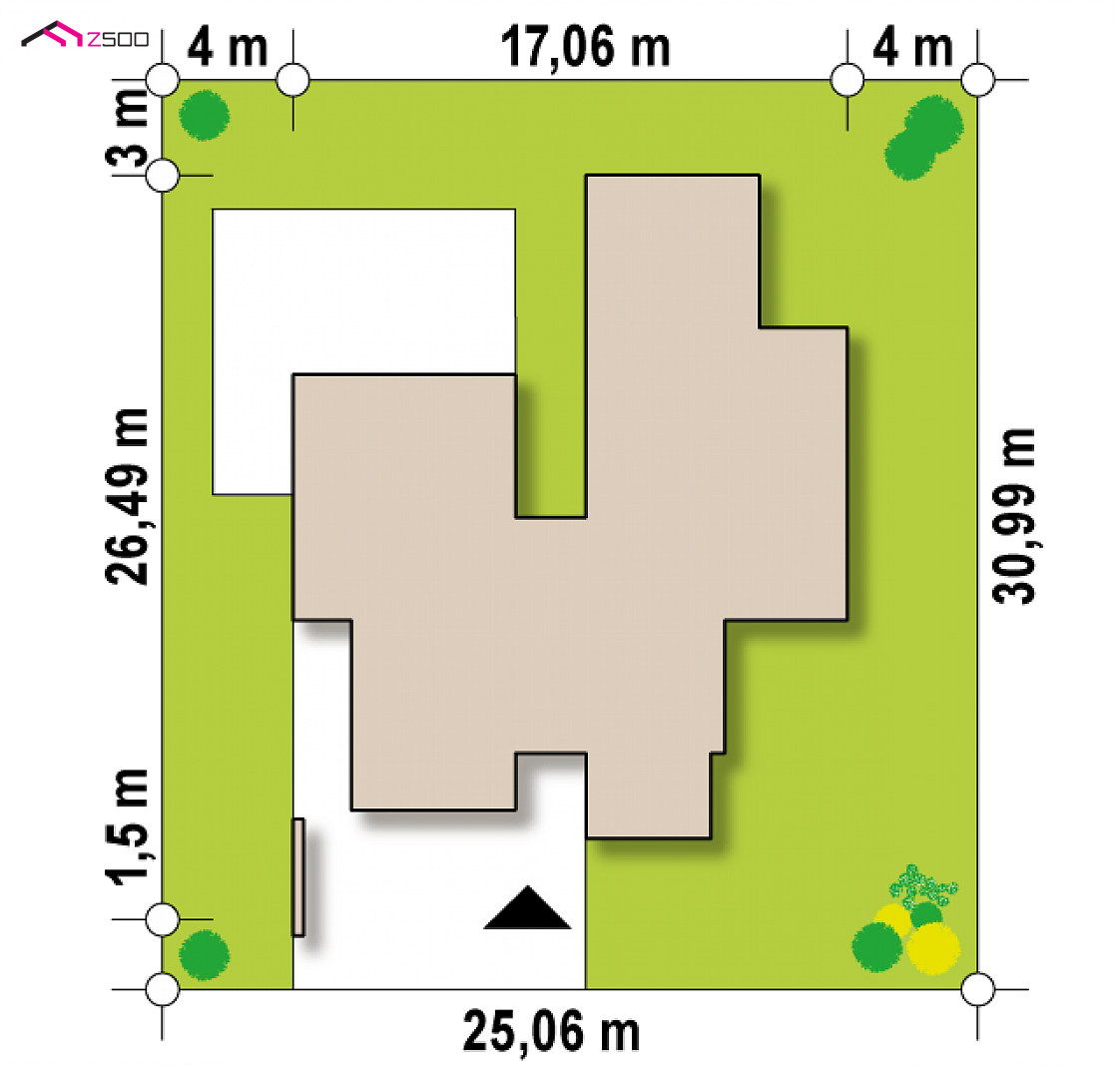

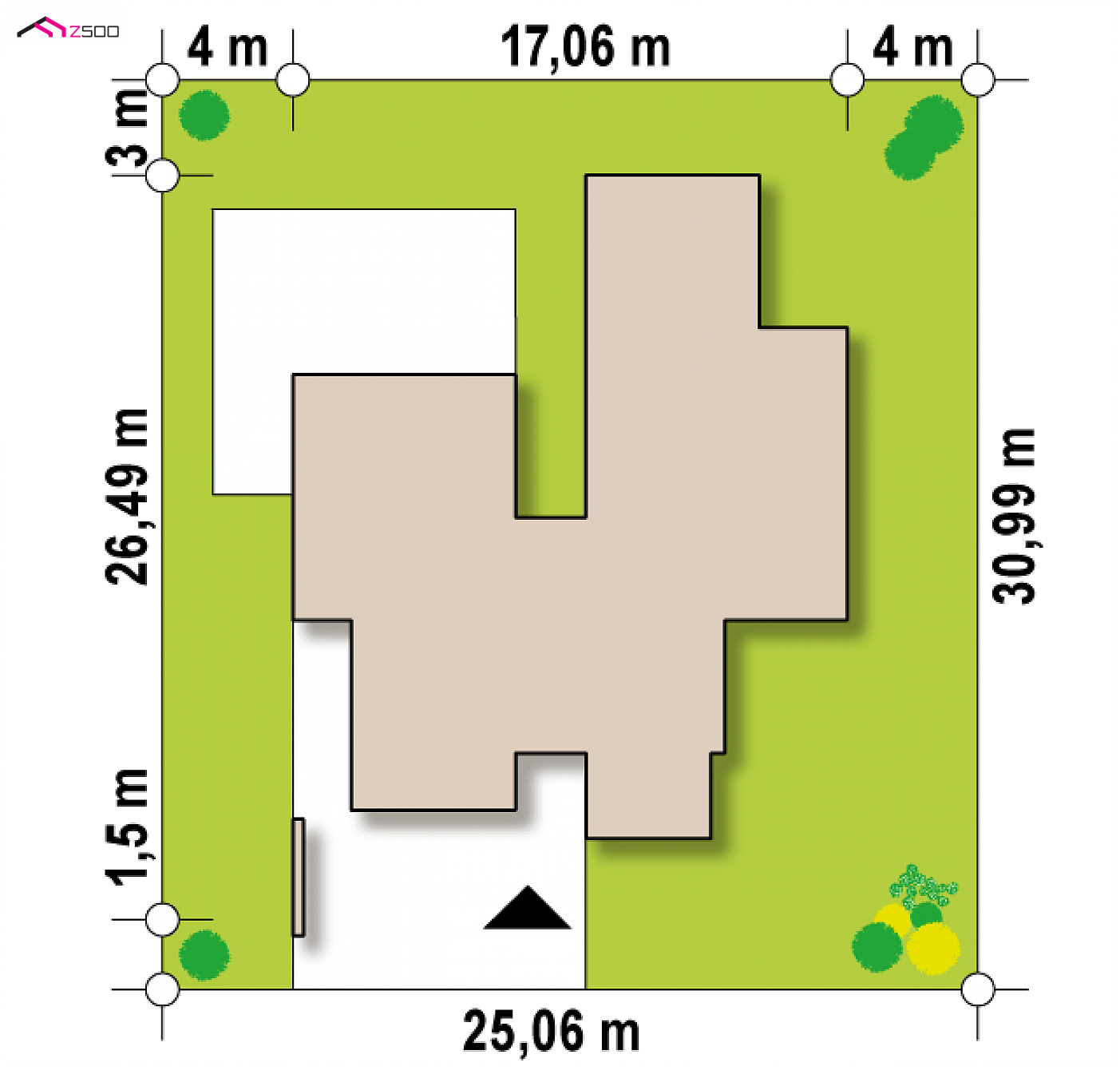

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    25,16 m
    długość
    34,62 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    17,16 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    175,0 / 182,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    236,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    561,27 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,35 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    278,73 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    25,16 x 34,62 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany
    Konstrukcja dachu
    żelbetowy (stropodach)
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kolektory słoneczne
    Rodzaj wentylacji
    mechaniczna
    Energia pierwotna (Ep)
    20,93 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    66,89 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx183

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 468 510  312 340

    52%32%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    6 576
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    6 576

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    zobacz interaktywny model 3D

    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

    Dom parterowy, nowoczesny, z dwustanowiskową wiatą i płaskim dachem. Połączenie bieli i szarości , duże przeszklenia oraz rolety ozdobne stanowią eleganckie wykończenie bryły. Duża wiata garażowa spokojnie pomieści 2 samochody.

    Zadaszone wejście prowadzi do sieni, która jest ogniwem łączącym między pomieszczeniem gospodarczym i resztą domu.

    Lewa część domu to strefa dzienna. Należą do niej przestronny salon z jadalnią oraz kuchnia i podręczna spiżarka. Ciepły kominek rozplanowano blisko ściany przesuwnej, dzięki której powiększymy część dzienną o powierzchnię tarasu. Stanowi ona obfite źródło światła nawet w pochmurne dni.

    Prawa część domu to strefa nocna, na którą składają się 3 sypialnie. Wejście do każdej z nich prowadzi poprzez osobistą garderobę. Jest to spory atut szczególnie dla osób zapominalskich, które w porannym pośpiechu nie wezmą czegoś ciepłego do ubrania – nie ma konieczności wchodzenia do pokoju. Natomiast po pracy zachęcamy do chwili odprężenia na tarasie. Każdy z pokoi ma swoje wyjście, dzięki czemu popołudniowe zmęczenie pozostawimy za drzwiami tarasowymi. W środkowej części domu panoramiczne okna pozwalają podziwiać płynącą wodę, która zaczyna swoją drogę w okolicach głównego holu a kończy przy jadalni.

    Projekt Zx183 to propozycja nowoczesnego domu dla osób wymagających i rodzinnych jednocześnie.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2073
    • - TKK-426
    • - SZ5 Zx183 CE (DOM SZ4-31)
    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie
    Gotowy projekt domu  - Nowoczesny parterowy dom z wiatą garażową w wyjątkowym designie

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
