Gotowy projekt domu Zx141 - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Zx141 odbicie lustrzane
Nowoczesny dom parterowy z garażem dwustanowiskowym.

murowany
murowany
dostępność projektu: 31 dni roboczych
6 130
murowany
murowany
dostępność projektu: 31 dni roboczych
lustrzane odbicie
6 130
Gotowy projekt domu Zx141 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx141 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx141 - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx141 - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Parter 154,6 / 197,2

Sień
6,4 m²
Pomieszczenie gospodarcze
6,3 m²
Garaż
36,3 m²
Hol
14,1 m²
Kuchnia
10,4 m²
Salon+jadalnia
40,0 m²
Pokój
10,5 m²
Łazienka
4,9 m²
Hol
8,3 m²
Pokój
13,5 m²
Łazienka
3,2 m²
Pokój
13,6 m²
Łazienka
3,2 m²
Pokój
19,4 m²
Garderoba
3,8 m²
Łazienka
3,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

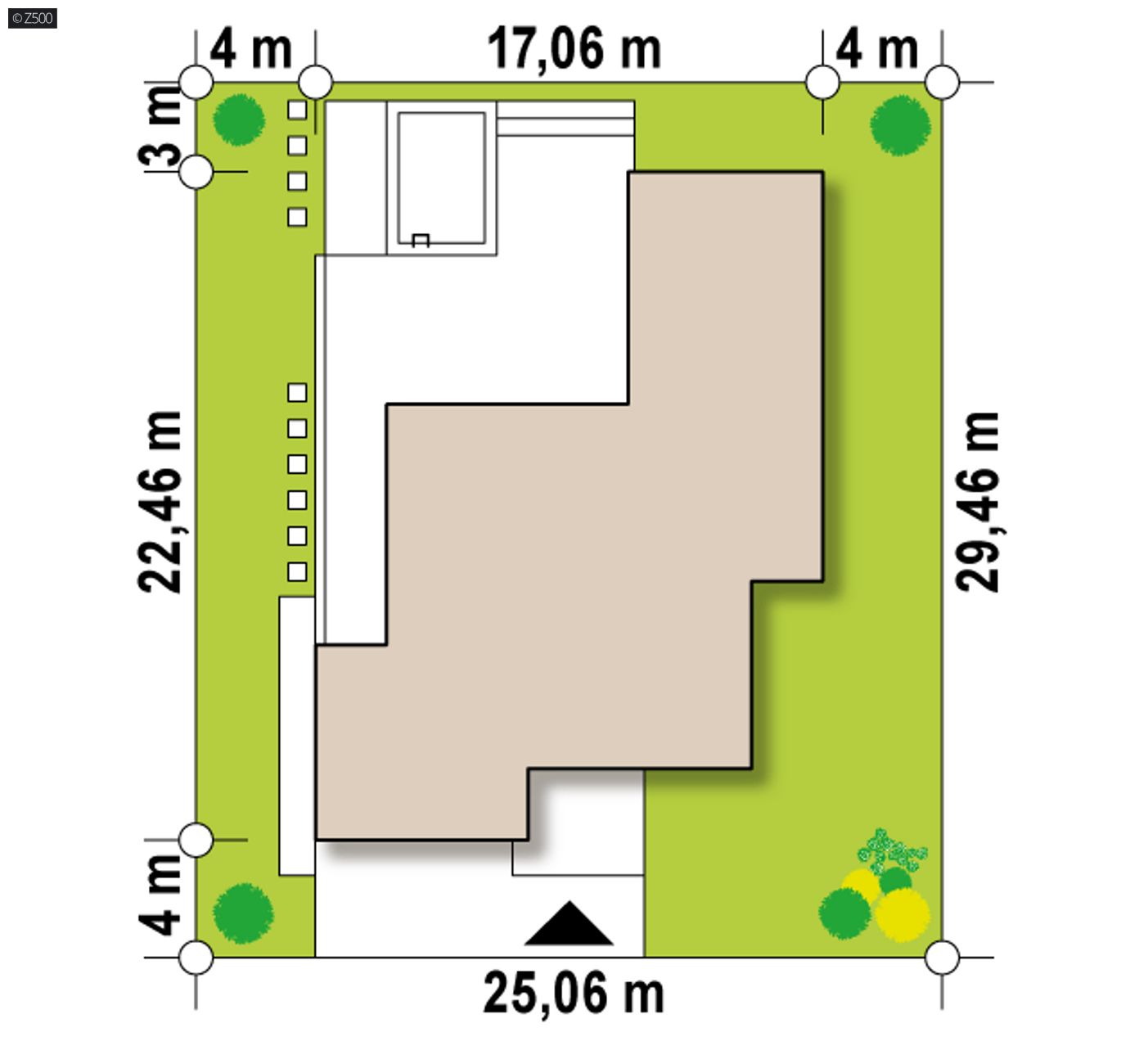

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,06 m
długość
29,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
17,06 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
154,6 / 197,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
243,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,3 m²
Kubatura
582,82 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,3 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
185 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,06 x 29,46 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Rodzaj wentylacji
mechaniczna
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Zx141

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 435 210  290 140

53%31%16%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

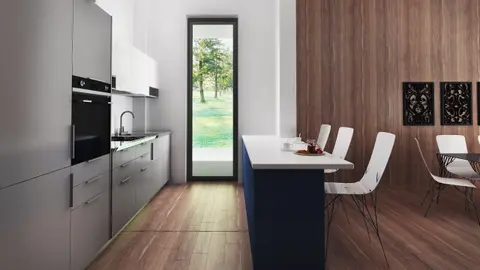

gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
gotowy projekt domu Zx141 – aranżacja wnętrz, Nowoczesny dom parterowy z garażem dwustanowiskowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 31 dni roboczych
6 130
murowany
murowany
dostępność projektu: 31 dni roboczych
lustrzane odbicie
6 130

Zx141 to dom parterowy z płaskim dachem wielospadowym i dwustanowiskowym garażem charakteryzujący się wizualnym aspektem nowoczesności. Biel i czerń oraz sypialnia wznosząca się ponad inne pomieszczenia dodają mu animuszu i elegancji. Szklane balustrady i portfenetrowe okna krystalizują jego unikalny styl.

Budynek podzielono na dwie części.

Parter to fantazyjnie urządzona dzienna strefa życia. Miejsca pozostawione w sieni na szafy wnękowe pozwolą nam w łatwy i szybki sposób uporządkować nasze okrycia wierzchnie. Torby, buty, palta, czapki i szaliki w końcu będą miały odpowiednią ilość miejsca.

Przylegająca do kuchni spiżarka, będąca ogniwem łączącym hol z kuchnią, pozwoli nam zabezpieczyć słoiki, weki i zapas mąki czy cukru, po to, abyśmy nie musieli nieustannie udawać się na zakupy po najczęściej używane artykuły spożywcze.

Przestronny i widny salon wraz z gustowna jadalnią tworzą miejsce gdzie możemy wypocząć, wyprawić swoje imieniny czy urodziny dziecka. Ciepły blask kominka stanie się wówczas głównym punktem przykuwającym uwagę gości.

Prawa część domu to nasze prywatne królestwo. Nie każdy ma do niej wstęp. Trzy sypialnie, z których wszystkie posiadają wyjścia na taras, stanowią nasz cichy azyl. Z sypialni rodziców dwa wyjścia prowadzą na taras. Basen i założenie ogrodowe stanowią kompatybilną całość dla komfortu naszego wypoczynku. Akcentami architektonicznymi są głównie ciemniejsze fragmenty – od frontu kubik z wejściem głównym podkreślony podcieniem o stalowej konstrukcji, zaś od strony ogrodu pergola podkreślająca strefę wypoczynkową. Czwarty pokój od frontu może być pokojem gościnnym dla odwiedzającej nas rodziny, lub gabinetem pracy jednego z małżonków.

Projekt Zx141 jest dedykowany dla niedużej rodziny, pragnącej decydować o swoim życiu w ciszy, spokoju i cieple domowego ogniska.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2066
  • - TUR-139
  • - SZ5 Zx141 CE (DOM SZ4-29)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 31 dni roboczych
6 130

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Miroslaw Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Mógłby ktoś z Państwa podzielić się informacjami na temat kosztów budowy tego domu? Byłbym wdzięczny.

Obsługa klienta

  • Usuń ze znajomych

Do Agnieszka : Dzień dobry, oczywiście można podpiwniczyć dom, o ile grunt na to pozwala. Taka zmiana w projekcie jest wprowadzana na etapie adaptacji przez Architekta Adaptującego, który przystosowuje projekt do działki i warunków zabudowy lub miejscowego planu zagospodarowania przestrzennego.

Pozdrawiamy serdecznie i dziękujemy za zainteresowanie projektem.

Pawel
witam,
jakiego rodzaju okna sa przewidziane na tarasie pvc czy alu jak otwierane przy takiej wielkosci?
prosze o info

Obsługa klienta

Do Pawel : Witam, producent oraz typ stolarki jak i sposób otwierania do ustalenia indywidualnie z inwestorem. Okna mogą być zarówno przesuwane jak i rozwierane. Wszystko zależy od budżetu.

Obsługa klienta

Do Karol : Wanna zmieści się w łazience, która mieści pralkę. Jak Pan zauważył są 4 łazienki jednak małe. Założeniem było aby każdy miał swoją przestrzeń. Można przerobić dwie małe łazienki w sypialniach na jedną dużą ogólnodostępną.

Bartosz S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Ja jestem zdecydowany, Jednak jeszcze formalnie czekam na warunki zabudowy..

Bartosz S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, Czy jest możliwość zmiany w projekcie. Odnoście części sypialnianej, żeby fundamenty były pod ścianami nośnymi a nie część budynku wisi w powietrzu. ?

Sonia
Piękny projekt domku. Jedyne czego mi w nim brakuje to spiżarki kolo kuchni bo to bardzo praktyczne pomieszczenie i niezbędne dla domowników.

Robert G.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Sonia : Spiżarnię można w bardzo łatwy sposób utworzyć poprzez podzielenie przestrzeni, w której zaprojektowane zostały dwie szafy między kuchnią a korytarzem. Wystarczy postawić ścianę działową prostopadle do dwóch nośnych. Od strony kuchni powstaje miejsce na spiżarnię a od strony korytarza powstaje przestrzeń na pojemną szafę.

Pozdrawiam
