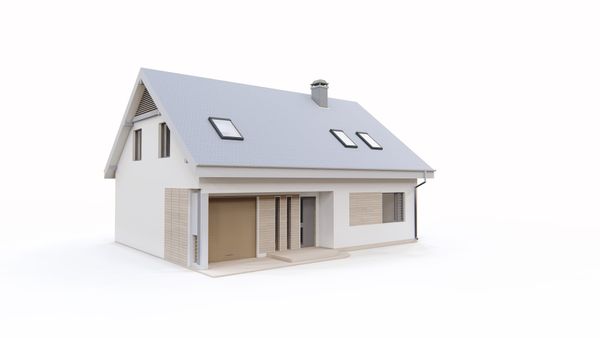

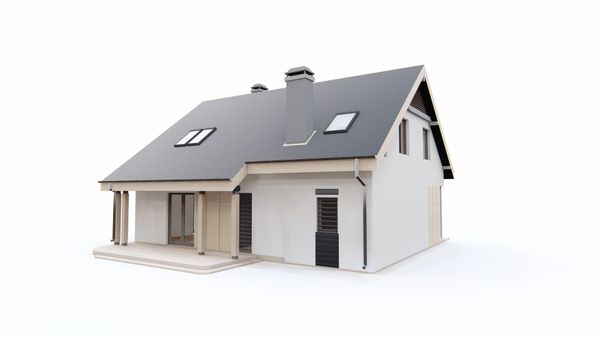

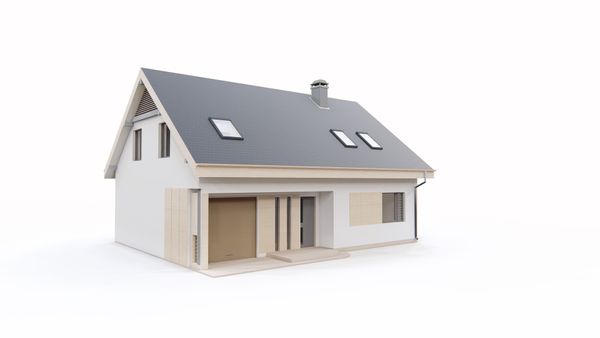

    Gotowy projekt domu Z124 - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

    Z124 odbicie lustrzane

    Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    3 720
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    3 720
    Gotowy projekt domu Z124 - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

    Parter 70,5 / 94,9

    Sień
    4,9 m²
    Hol
    9,7 m²
    Kuchnia
    9,4 m²
    Salon+jadalnia
    29,8 m²
    Pokój
    12,0 m²
    Łazienka
    2,7 m²
    Garaż+pom. gosp.
    24,4 m²
    Spiżarka
    2,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

    Poddasze 68,3 / 94,3

    Hol
    8,9 m²
    Pokój
    15,9 m² / 22,6 m²
    Pokój
    13,4 m² / 21,3 m²
    Pokój
    16,0 m² / 20,9 m²
    Garderoba
    3,3 m²
    Łazienka
    8,9 m² / 12,8 m²
    Garderoba
    1,9 m² / 4,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

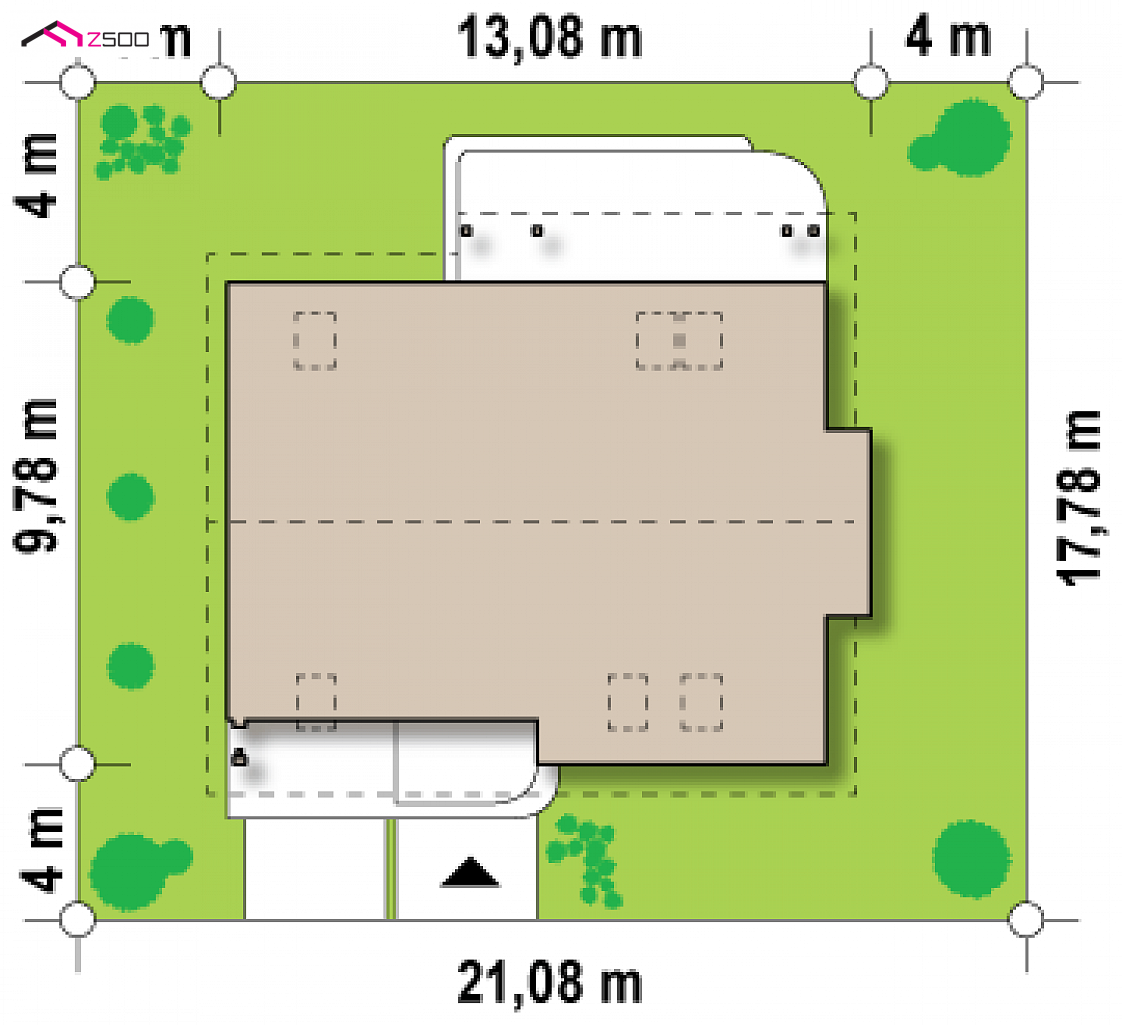

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,08 m
    długość
    16,78 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,08 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    138,8 / 189,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    122,5 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    24,4 m²
    Kubatura
    485,3 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,08 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    184,95 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,75 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,08 x 16,78 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z124

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 282 672  188 448

    46%42%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

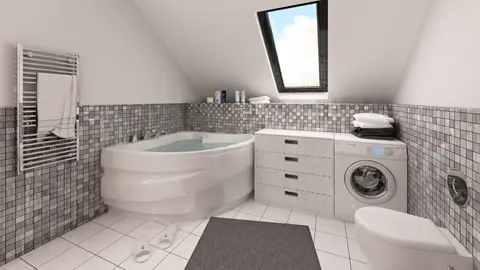

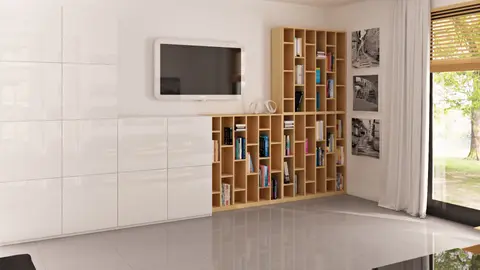

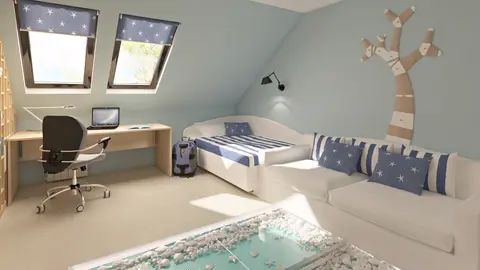

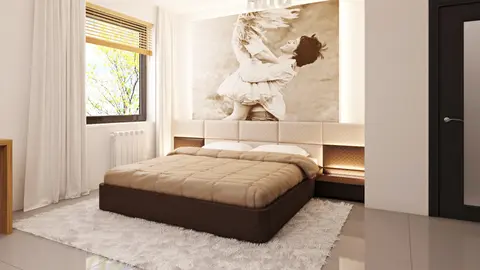

    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    gotowy projekt domu Z124 – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    3 720
    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    lustrzane odbicie
    3 720

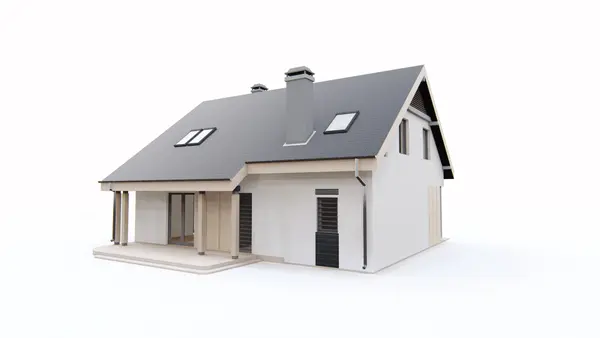

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

    Z124 to niezwykle stylowa propozycja domu jednorodzinnego. Klasyczną, prostą bryłę budynku zdobią jasne elementy z naturalnego drewna. Dachówka w ciemnej kolorystyce dodaje mu elegancji i gustownego charakteru.

    Projekt Z124 odznacza się wyjątkowo komfortowym układem pomieszczeń. Główną częścią jest przestronny, jasny salon. Wykusz urozmaica wnętrze i wydziela z przestrzeni aneks jadalny. Kuchnia zaprojektowana w kompozycji otwartej doskonale powiększa całe pomieszczenie. W centralnym miejscu strefy dziennej zaplanowano kominek, który nadaje wnętrzu przytulnego i ciepłego charakteru. Na poddaszu znajdują się trzy przestronne sypialnie, garderoba oraz komfortowa łazienka z miejscem na dużą wannę. Pokój gospodarzy posiada własną garderobę.

    Z124 to idealna propozycja dla wszystkich szukających domu o wysmakowanej formie i funkcjonalnych rozwiązaniach. Nowoczesne elementy elewacji i ciekawy koloryt, tworzą spójną, harmonijna całość.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1167
    • - TIG-135
    • - SZ5 Z124 CE (DOM OZ4-30)
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
    Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

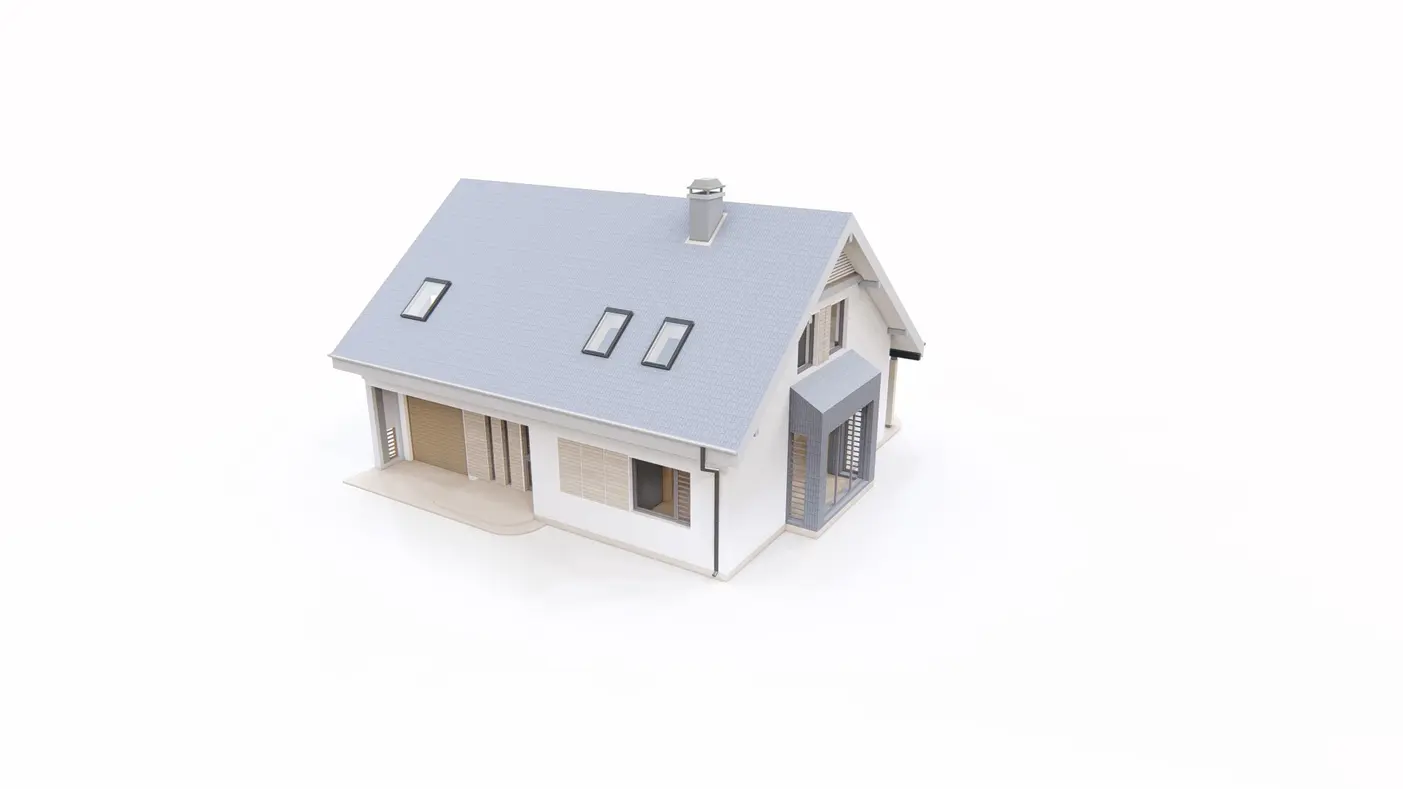

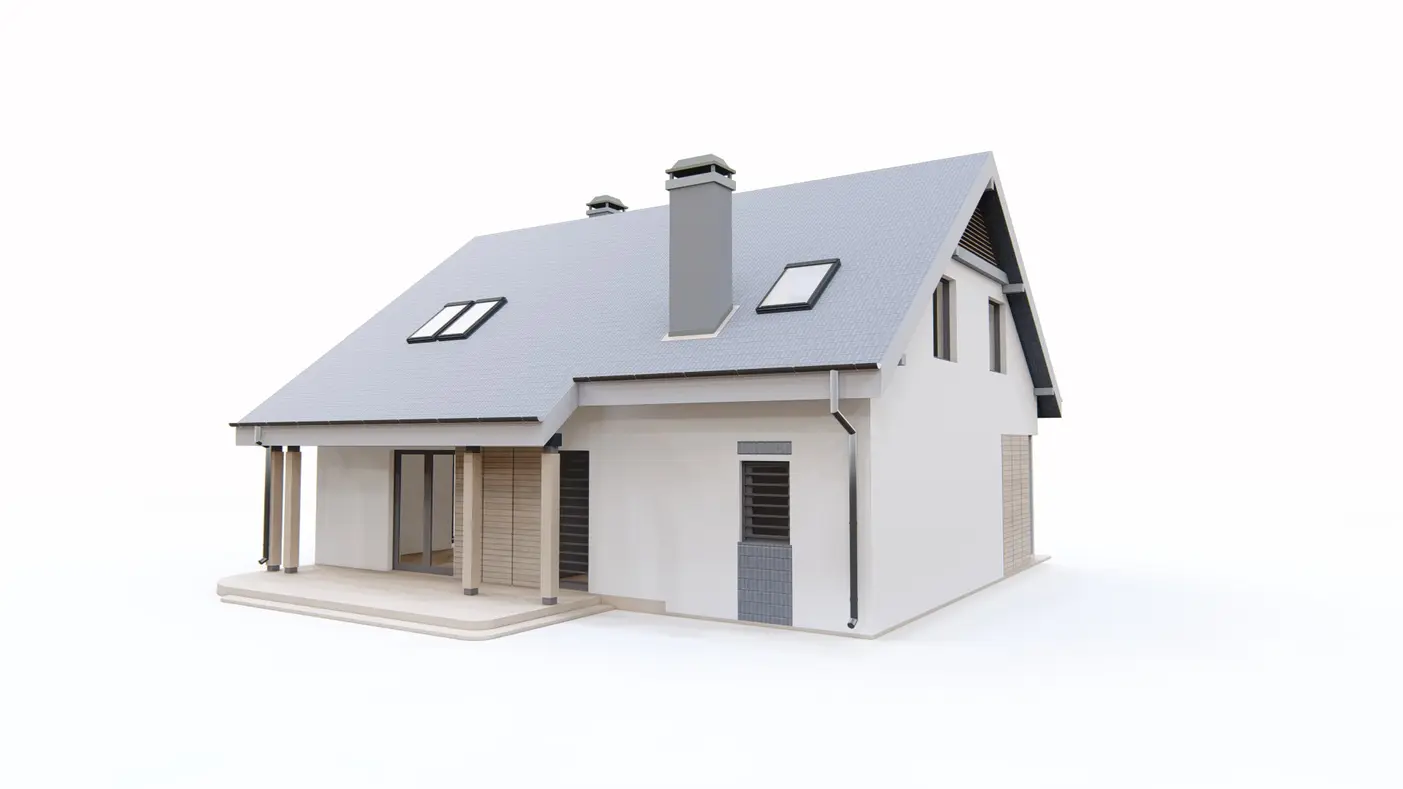

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 31 dni roboczych
    3 720

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^



    Mariusz J.

    buduje Z124
    Witam, właśnie zaczynamy budowę z-124 i bardzo zależy mi na kontakcie z osobami które już wybudowały w celu omówienia problemów, zmian rozwiązań itp. Mieszkamy w Jastrzębiu Zdroju i bardzo chciałbym obejrzeć dom na zywo i porozmawiać z właścicielami z województwa śląskiego.

    Anna
    witam , podobają mi sie projekty ale we wszystkich kuchnia jest otwarta .
    Czy jest mozliwosc zrobienia kuchni zamknietej?

    Ala K.
    Witam i ponawiam pytanie.
    Czy można zrezygnację z kominka oraz zlikwidować słup żelbetonowego stojący na środku pokoju? Pozdrawiam.

    Ola
    Witam. Jestem zainteresowana kupnem tego projektu, jednak mam dwa pytanka.
    1. garaż jest dla nas zdecydowanie za mały. Słyszałam ,że można go poszerzyć tylko o 60 cm. Więcej nie da rady? I dlaczego?
    2. Chcemy zrezygnować z kominka a w zamian za to zamknąć do połowy kuchnię. (Pociągnąć ściankę od strony wykusza) Czy jest to możliwe?
    Pozdrawiam.

    Obsługa klienta
    Do Ola : Witam ,
    wszelkie zmiany można wprowadzić. Pani Olu proszę o maila na info@studioadaptacji.pl. Studio Adaptacji wyceni Pani zmiany i zaproponuje odpowiedni garaż.

    Damian B.

    buduje Z124
    DoObsługa klienta: Chodziło mi o wersje +60 rozszerzona w odbiciu lustrzanym. Bardzo prosze o pdf na maila, i jesli to mozliwe o zamieszczenie na stronie... bardzo ciezko ta strona chodzi...
    Pozdrawiam ( mam problem z dodaniem zdjęć w moja budowe, nie moge ich dodac)

    Obsługa klienta
    Do Damian B. : Wysłaliśmy Panu wersje +60 rozszerzona w odbiciu lustrzanym.
    Pozdrawiamy. W razie pytań proszę pisać.

    Gosia G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    Planujemy zakup projektu Z 124- jednak fajnie byłoby go gdzieś zobaczyć na żywo- najlepiej w woj. małopolskim, opolskim, śląskim, podkarpackim, świętokrzyskim . Bardzo proszę o kontakt na adres goga7272@wp.pl.
    Z góry bardzo dziękuję i pozdrawiam :)

    Kasia G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam. Czy może mi ktoś napisać ile m2 ma sama kuchnia, bez jadalni? Czy nie jest zbyt mała? Jest możliwość usunięcia ściany do schowka żeby wsadzić dużą lodówkę? z góry dziękuję :)

    Ania
    Witam możesz się określić bliżej co było zrobione za tą cenę 220kpln mój email ania1972@op.pl z góry dzięki
