    Gotowy projekt domu Zx76 D - Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.

    Zx76 D odbicie lustrzane

    Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    4 240
    3 604
    Oszczędzasz 636
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 240
    3 604
    Oszczędzasz 636
    LATO PEŁNE PROMOCJI W Z500!
    Gotowy projekt domu Zx76 D - Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    Gotowy projekt domu Zx76 D - Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.

    Parter 96,5 / 103,2

    Sień
    5,6 m²
    Kuchnia
    10,1 m²
    Pomieszczenie gospodarcze
    6,7 m²
    Salon
    28,4 m²
    Pokój
    10,8 m²
    Pokój
    12,0 m²
    Łazienka
    5,9 m²
    Pokój
    12,6 m²
    Garderoba
    1,9 m²
    WC
    2,2 m²
    Hol
    6,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.

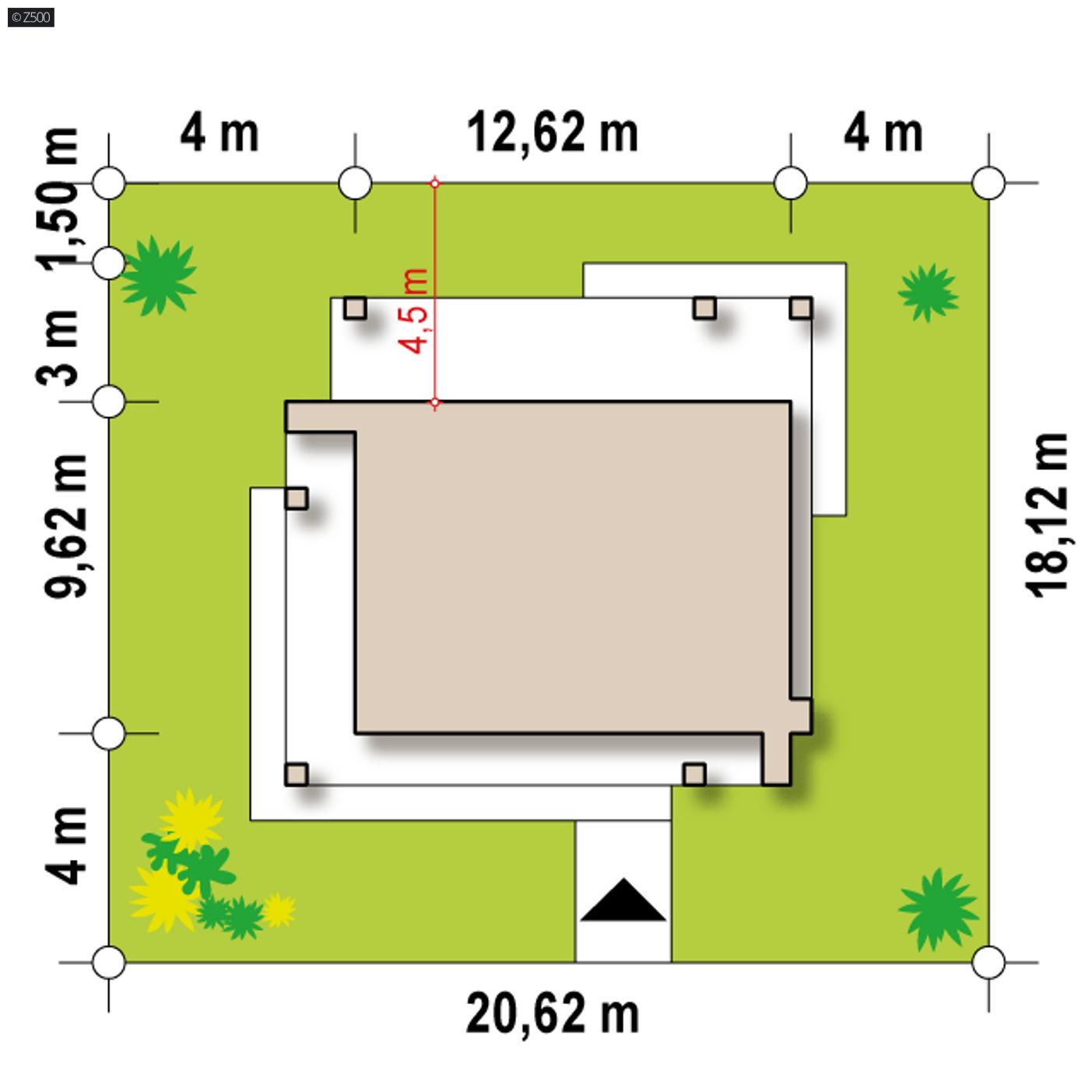

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    20,62 m
    długość
    18,12 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    15,22 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    96,5 / 103,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    125,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    288,98 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,53 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    166,95 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    20,62 x 18,12 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    drewniany
    Dach
    folia PVC, papa bitumiczna
    technologia
    drewniany
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    solary, rekuperacja, kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    20,48 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    65,84 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW2Ściana działowa
    SD3Stropodach ocieplany≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx76 D

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 196 185  130 790

    47%37%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    gotowy projekt domu Zx76 D – aranżacja wnętrz, Nowoczesny dom parterowy w konstrukcji drewnianej do 100m2, z 3 sypialniami.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    4 240
    3 604
    Oszczędzasz 636
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 240
    3 604
    Oszczędzasz 636

    Zx76 D to parterowy budynek z płaskim dachem bez garażu. Posiada duże przeszklenia i zadaszenia nad częścią wejściową i ogrodową.

    Na wykończenie elewacji składają się pionowe ażurowe elementy, ciepła okładzina drewniana w części ogrodowej, oraz tynk w kolorach białym i grafitowym od frontu.

    Przy wejściu do sieni znajduje się garderoba, która znacznie ułatwi nam uporządkowanie zimowych ubrań.

    Lewa część domu jest częścią dzienną, prawa nocną. Kuchnię połączono z jadalnią i salonem na zasadzie open space. Dzięki temu jest przestronnie i możemy cieszyć się naszą reprezentacyjną powierzchnią, a ciepły blask kominka dostarczy nam wielu chwil radości.

    Każdy z trzech pokoi może pełnić funkcje sypialniane lub gabinetowe, ponieważ ustawność jest ich największą zaletą. Taras może służyć jako miejsce błogiego wypoczynku. Jest to również idealne miejsce gdzie latem można wietrzyć pościel. Wszak znacznie przyjemniej położyć się spać będąc otulonym w zapach świeżości…

    Projekt Zx76 D dedykowany jest dla pary z dwojgiem dzieci.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2036
    • - TFR-475
    • - SZ5 Zx76 D CE (DOM SZ4-14)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    4 240
    3 604
    Oszczędzasz 636

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację
