    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z330 P - Wariant z poddaszem użytkowym.

    Z330 P odbicie lustrzane

    Wariant z poddaszem użytkowym.
    murowany
    murowany
    dostępność projektu: 7 dni roboczych
    4 350
    3 697,50
    Oszczędzasz 652,50
    murowany
    murowany
    dostępność projektu: 7 dni roboczych
    lustrzane odbicie
    4 350
    3 697,50
    Oszczędzasz 652,50
    Gotowy projekt domu Z330 P - Wariant z poddaszem użytkowym.
    Gotowy projekt domu Z330 P - Wariant z poddaszem użytkowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Wariant z poddaszem użytkowym.

    Parter 80,0 / 123,4

    Sień
    6,0 m²
    Hol
    9,1 m²
    Schowek
    4,2 m²
    Salon+jadalnia
    39,3 m²
    Kuchnia
    11,3 m²
    Łazienka
    10,1 m²
    Pomieszczenie gospodarcze
    7,1 m²
    Garaż
    36,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Wariant z poddaszem użytkowym.

    Poddasze 69,4 / 91,2

    Hol
    8,0 m²
    Łazienka
    8,5 m² / 11,7 m²
    Pokój
    12,0 m² / 16,5 m²
    Łazienka
    6,6 m² / 9,1 m²
    Pokój
    16,2 m² / 22,1 m²
    Pokój
    13,3 m² / 17,3 m²
    Schowek
    4,8 m² / 6,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Wariant z poddaszem użytkowym.

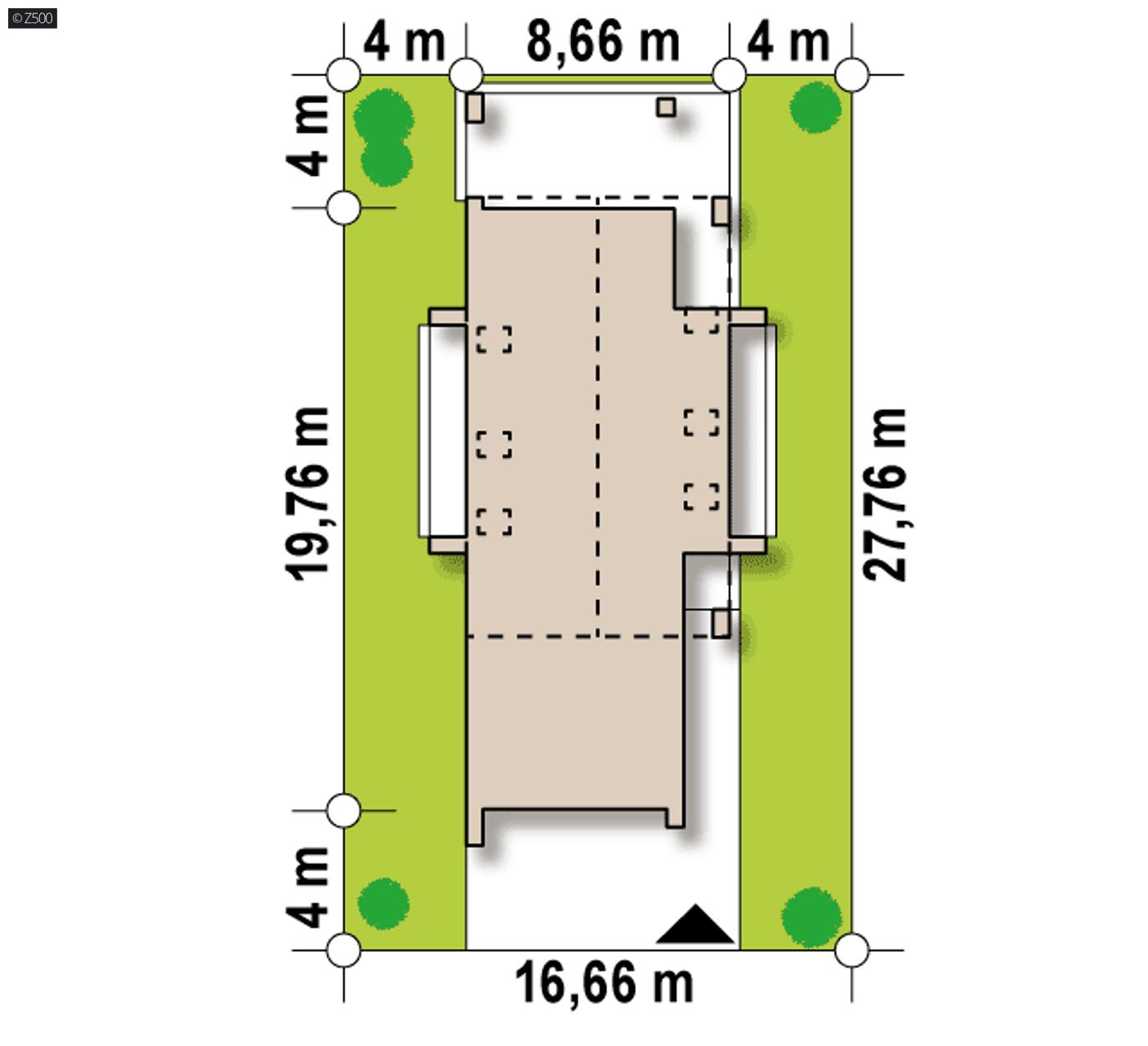

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,66 m
    długość
    27,76 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    8,66 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    149,3 / 214,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    166,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    36,4 m²
    Kubatura
    528,09 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,22 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    42°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    162 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,9 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,66 x 27,76 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    gont, blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z330 P

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 394 983  263 322

    49%38%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Aktualnie przedstawiony kosztorys nie uwzględnia zmian wynikających z dostosowania budynku do nowych warunków technicznych (dodanie rekuperacji, usunięcie części kominów). W zależności od projektu ostateczny koszt budowy po uwzględnieniu tych elementów może wzrosnąć o ok. 15-40 tys. zł.

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    gotowy projekt domu Z330 P – aranżacja wnętrz, Wariant z poddaszem użytkowym.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 7 dni roboczych
    4 350
    3 697,50
    Oszczędzasz 652,50
    murowany
    murowany
    dostępność projektu: 7 dni roboczych
    lustrzane odbicie
    4 350
    3 697,50
    Oszczędzasz 652,50

    Z330 p to kolejny z serii domów Z500, nadających się do budowy na wąskiej działce. Dostarczy jego właścicielom potrójnej satysfakcji:

    1 - Posiada portfenetrowe okna zapewniające elegancki wygląd i możliwość wyjścia na taras.

    2 – podzielony jest na komfortowe strefy: dzienną i nocną.

    3 – wąska działka przestaje być problemem a staje się możliwością.

    Połączenie dwóch stylów w architekturze: nowoczesnego i tradycyjnego wyrażone jest w podłużnej, zwartej bryle bez ozdób oraz w pokryciu bezokapowym dachem dwuspadowym. Dominujące ciemne elementy przykrywają część białego tynku prowokując zabawę całością formy.

    Funkcjonalny układ pomieszczeń podzielono na strefę dzienną, która znajduje się w parterze oraz część nocną na poddaszu użytkowym.

    Garaż dwustanowiskowy, obszerny salon z jadalnią i kuchnia open space, pięknie wykończona łazienka na planie kwadratu oraz praktyczny schowek wpisują się w cześć parterową. Bez wątpienia duży atut stanowią rozpostarte z trzech stron świata tarasy, z ozdobnymi ażurowymi elementami. Wyjście na zewnątrz prowadzi z każdej strony. Dzięki temu wielbiciele słonecznych kąpieli mogą „ścigać słońce”, od świtu do zmierzchu, przechodząc z jednego tarasu na drugi. Natomiast entuzjaści wieczornych eventów mają możliwość dobudowania kominka na głównym tarasie. Daje nam to okazję do spędzania tam czasu także w celu zbliżenia się do natury, nie tylko w refleksach światła słonecznego, lecz także w blasku ciepłych płomieni tańczącego w kominku ognia.

    Na poddasze użytkowe składają się 3 pokoje, które stanowią strefę nocną, w którą wpisują się 3 pokoje. Sypialnia rodziców posiada oddzielną łazienkę, a każda z sypialni wyposażona jest w okna połaciowe. Ściany szczytowe również mają dodatkowe okna, aby bardziej doświetlić wnętrza.

    Pomimo okrojonych wymiarów działki architektowi udało się wygospodarować miejsce w dedykowanym domu dla 4-5 osobowej rodziny.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2038
    • - TAV-427
    • - SZ5 Z330 P CE (DOM SZ3-96)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
