    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zx137 - - Pomniejszony wariant z garażem dwustanowiskowym.

    Zx137 - odbicie lustrzane

    Pomniejszony wariant z garażem dwustanowiskowym.
    murowany
    murowany
    dostępność projektu: 42 dni robocze
    3 960
    murowany
    murowany
    dostępność projektu: 42 dni robocze
    lustrzane odbicie
    3 960
    Gotowy projekt domu Zx137 - - Pomniejszony wariant z garażem dwustanowiskowym.
    Gotowy projekt domu Zx137 - - Pomniejszony wariant z garażem dwustanowiskowym.
    Gotowy projekt domu Zx137 - - Pomniejszony wariant z garażem dwustanowiskowym.
    Gotowy projekt domu Zx137 - - Pomniejszony wariant z garażem dwustanowiskowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Pomniejszony wariant z garażem dwustanowiskowym.

    Parter 99,5 / 140,8

    Sień
    4,2 m²
    Hol
    11,5 m²
    Łazienka
    6,7 m²
    Pokój
    11,7 m²
    WC
    2,2 m²
    Pokój
    10,1 m²
    Pokój
    10,1 m²
    Garderoba
    2,9 m²
    Pomieszczenie gospodarcze
    5,0 m²
    Garaż
    36,4 m²
    Kuchnia
    11,4 m²
    Salon+jadalnia
    28,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Pomniejszony wariant z garażem dwustanowiskowym.

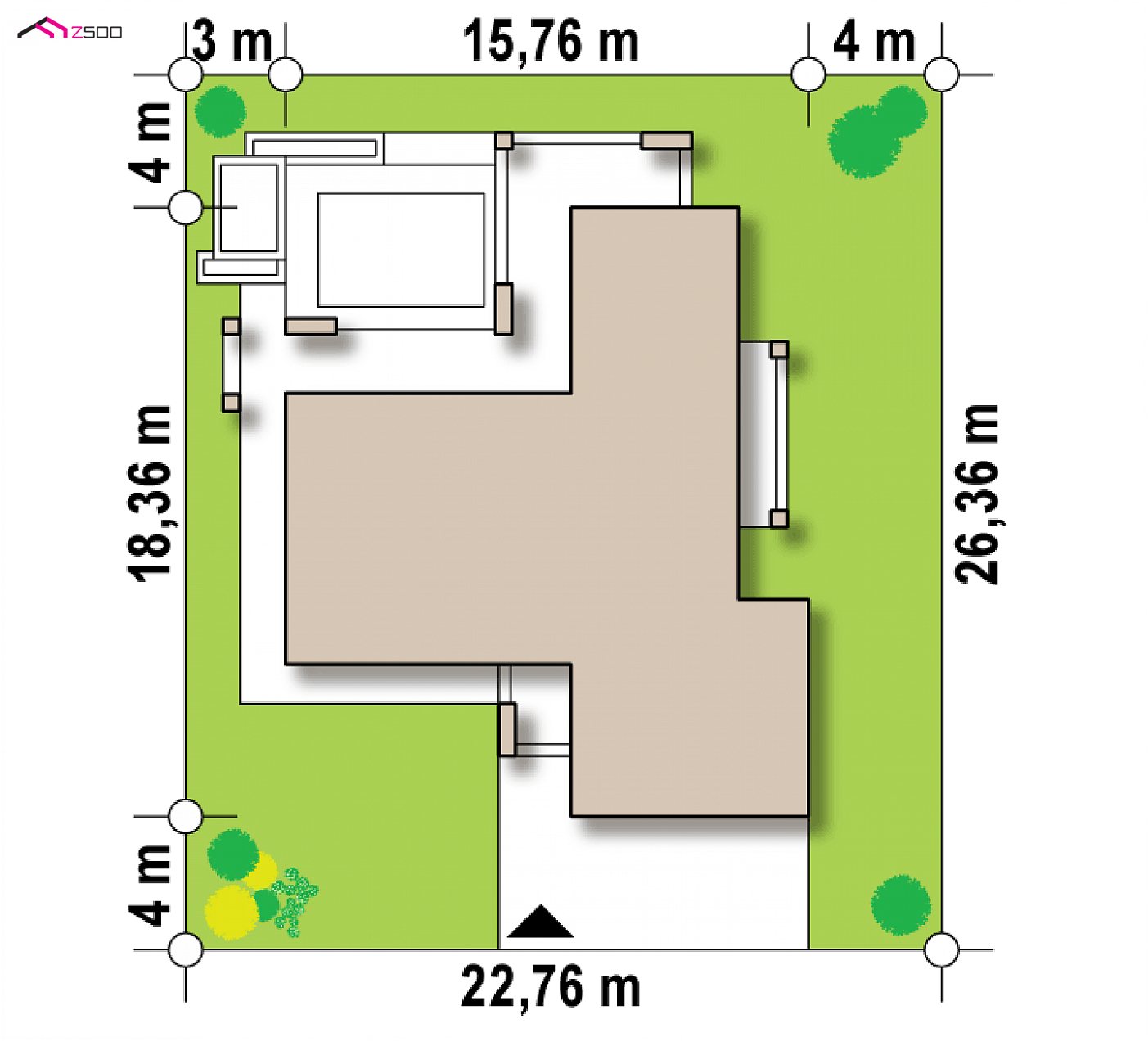

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,76 m
    długość
    26,36 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    17,63 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    99,5 / 140,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    176,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    36,4 m²
    Kubatura
    388,16 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,5 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    134,15 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    22,76 x 26,36 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx137 -

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 329 175  219 450

    46%37%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 42 dni robocze
    3 960

    Zx137- to pomniejszona wersja projektu Zx137, dzięki czemu powierzchnia wynosi poniżej 100m2. I może być domem MDM.

    Parterowy budynek z dwustanowiskowym garażem i płaskim dachem. Posiada duże przeszklenia i ażurowe zadaszenia nad częścią wejściową i ogrodową.

    Na wykończenie elewacji składa się surowa okładzina kamienna, cieplejsza okładzina drewniana w części ogrodowej, oraz tynk w kolorach białym i grafitowym.

    Przed domem posadzono klomby zieleni.

    Budynek posiada dwa wejścia. Frontowe, w którym jesienna słota nigdy nie zagości, ponieważ wejście jest częściowo zadaszone. I drugie wyjście – prowadzące na taras z zewnętrznym kominkiem, dalej do ogrodu, gdzie wiosną cień drzew zagląda w zielony owoc, jak w oczy.

    Schowek może posłużyć jako dodatkowa garderoba lub „graciarnia” na choinkę, i inne rzadko używane przez domowników przedmioty.

    Prawa część domu jest częścią dzienną, lewa nocną. Kuchnię połączono z jadalnią i salonem na zasadzie open space. Dzięki temu jest przestronnie i możemy cieszyć się naszą reprezentacyjną powierzchnią.

    W lewej części domu zaprojektowano 3 sypialnie, w tym największą dla rodziców. Pozostałe 2 pokoje mogą być przeznaczone dla dzieci.

    Projekt Zx137- dedykowany jest dla pary z dwojgiem dzieci.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 42 dni robocze
    3 960

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Witam. Czy można ławę fundamentową zrobić tylko przy zewnętrznych ścinach i ewentualnie w miejscu ściany nośnej ?.Po wybudowaniu fundamentu uzupełnić piachem zagęścić i zrobić wylewkę 10cm na siatce zbrojone. Takie wykonanie zaoszczędziło by trochę czasu i pieniędzy. Na wylewce wystawić ściany dziadowe.

    Do Rafał T. : Witam, ławy fundamentowe robi się pod ścianami zewnętrznymi oraz konstrukcyjnymi jak i kominami czy słupami. ścianki działowe ich nie posiadają. Tak jak Pan napisał wewnątrz układa się ubity piach i inne warstwy pod wylewkę. Wydaje mi się, że nasze projekty są robione według takiego samego schematu.

    Marcin
    Czy jest możliwość dołączenia garażu własnego usytuowanego aktualnie na działce który ma 34m2 pod wasz projekt?? Czy muszę całkowity wasz projekt zrealizować z nowym garażem?? A swój stary wyburzyć Z góry bardzo dziękuję za informacje jestem zainteresowany kupnem owego projektu.
    Pozdrawiam

    Angelika
    Czy jest jakaś możliwość zamienienia tych dwóch łazienek miejscami tak, aby toaleta (dla gości) znajdowała się bliżej części dziennej, a duża łazienka w części nocnej?
