Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym

Zx137

Nowoczesny dom parterowy z garażem dwustanowiskowym
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
3 303
Oszczędzasz 367

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym

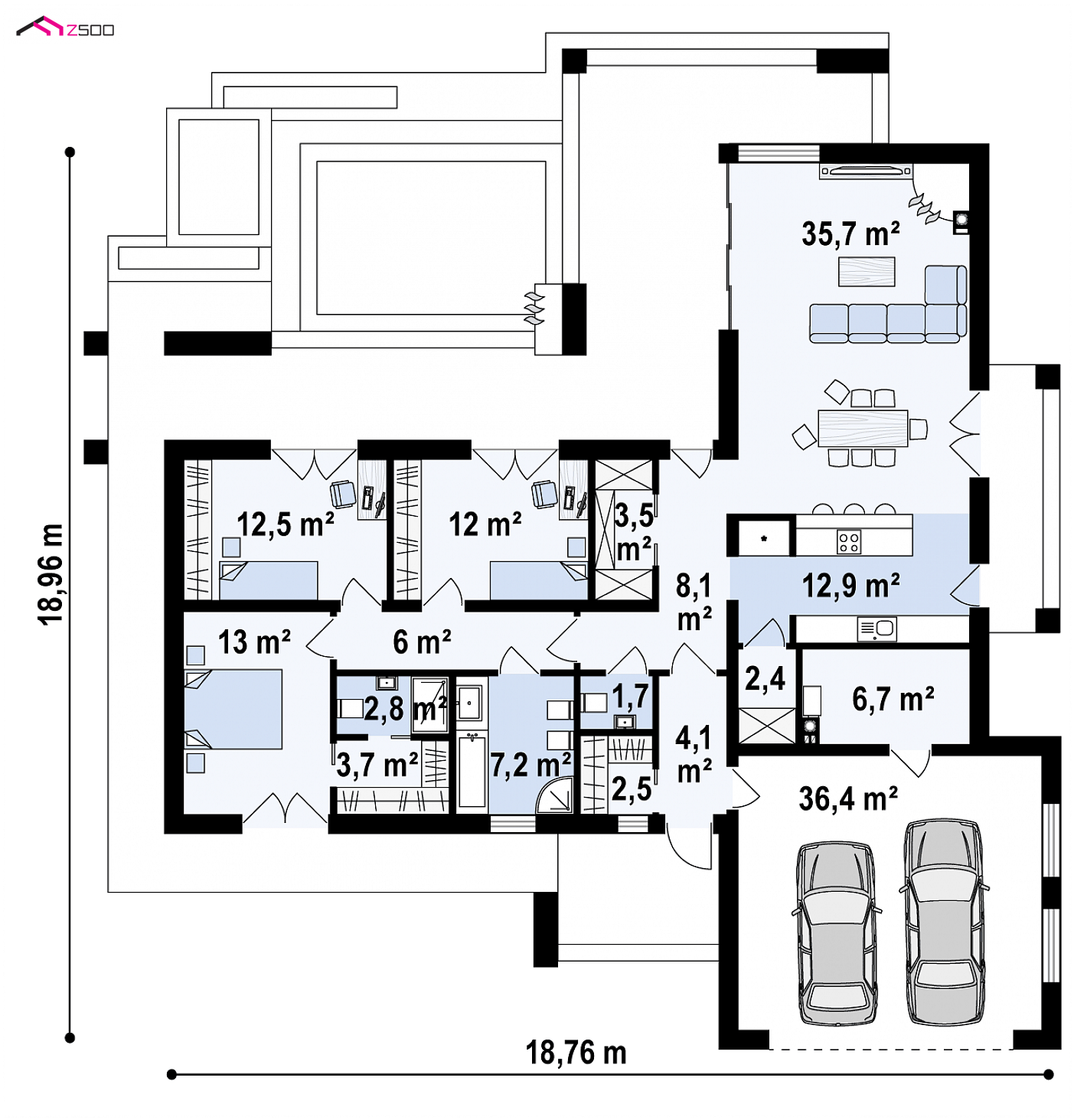

Parter 127,9 / 170,9

Sień
4,1 m²
Hol
8,1 m²
Hol
6,0 m²
WC
1,7 m²
Garderoba
2,5 m²
Łazienka
7,2 m²
Łazienka
2,8 m²
Garderoba
3,7 m²
Pokój
13,0 m²
Pokój
12,5 m²
Pokój
12,0 m²
Schowek
3,5 m²
Salon+jadalnia
35,7 m²
Kuchnia
12,9 m²
Spiżarka
2,4 m²
Pomieszczenie gospodarcze
6,7 m²
Garaż
36,4 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym

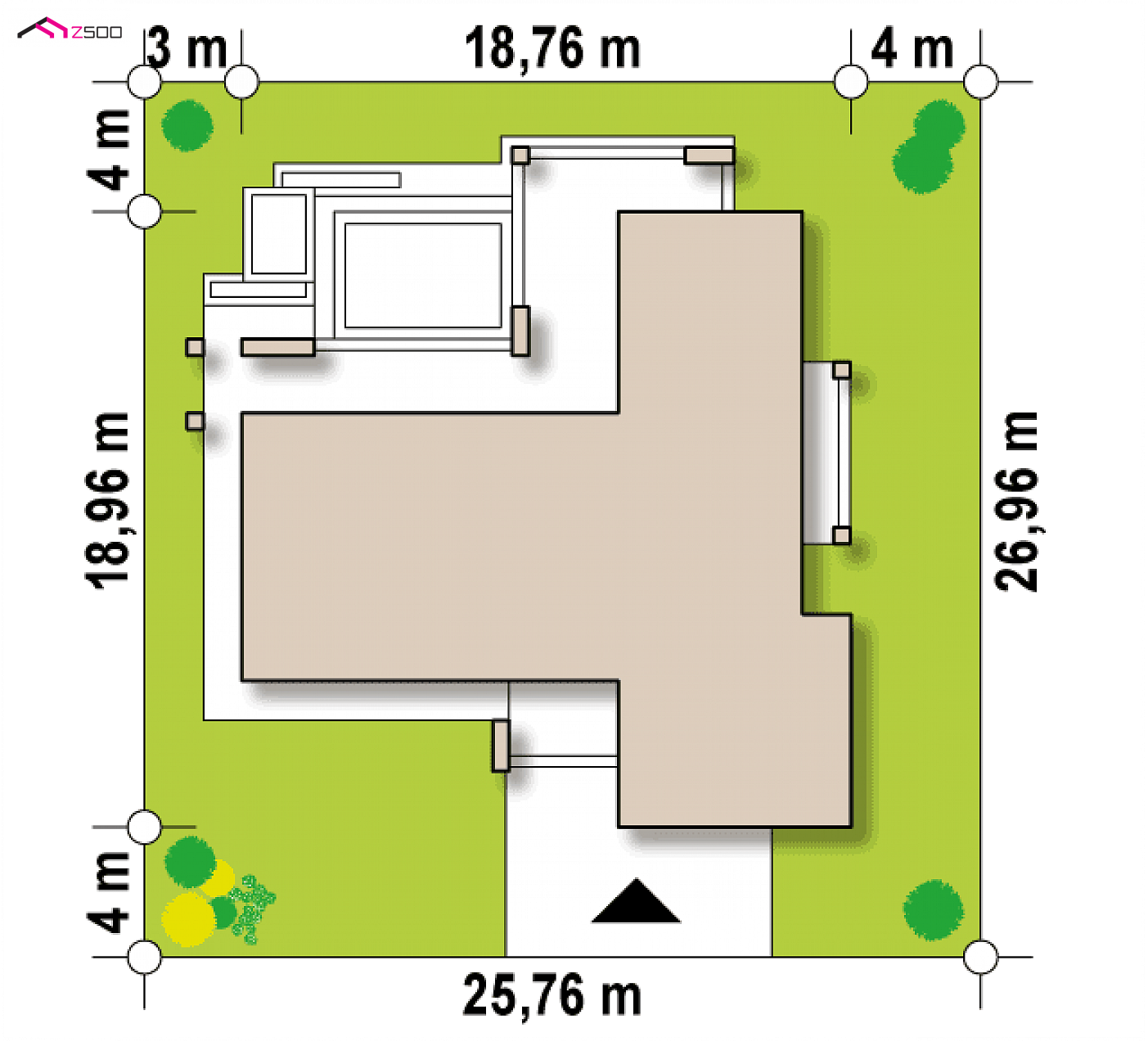

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,76 m
długość
26,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
127,9 / 170,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
213,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,4 m²
Kubatura
478,32 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,5 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
165,44 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,76 x 26,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
żelbetowy
Dach
papa bitumiczna, folia PVC
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,1 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
79,1 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx137

wg cennika sekocenbud 2018/02
Ceny średnieCeny minimalne
Stan surowy zamknięty224 678 191 224
Instalacje60 230 51 262
Prace wykończeniowe82 413 70 142
Razem:367 321 312 627
Ten dom możesz postawić metodą gospodarczą za:
257 528,99 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
3 303
Oszczędzasz 367

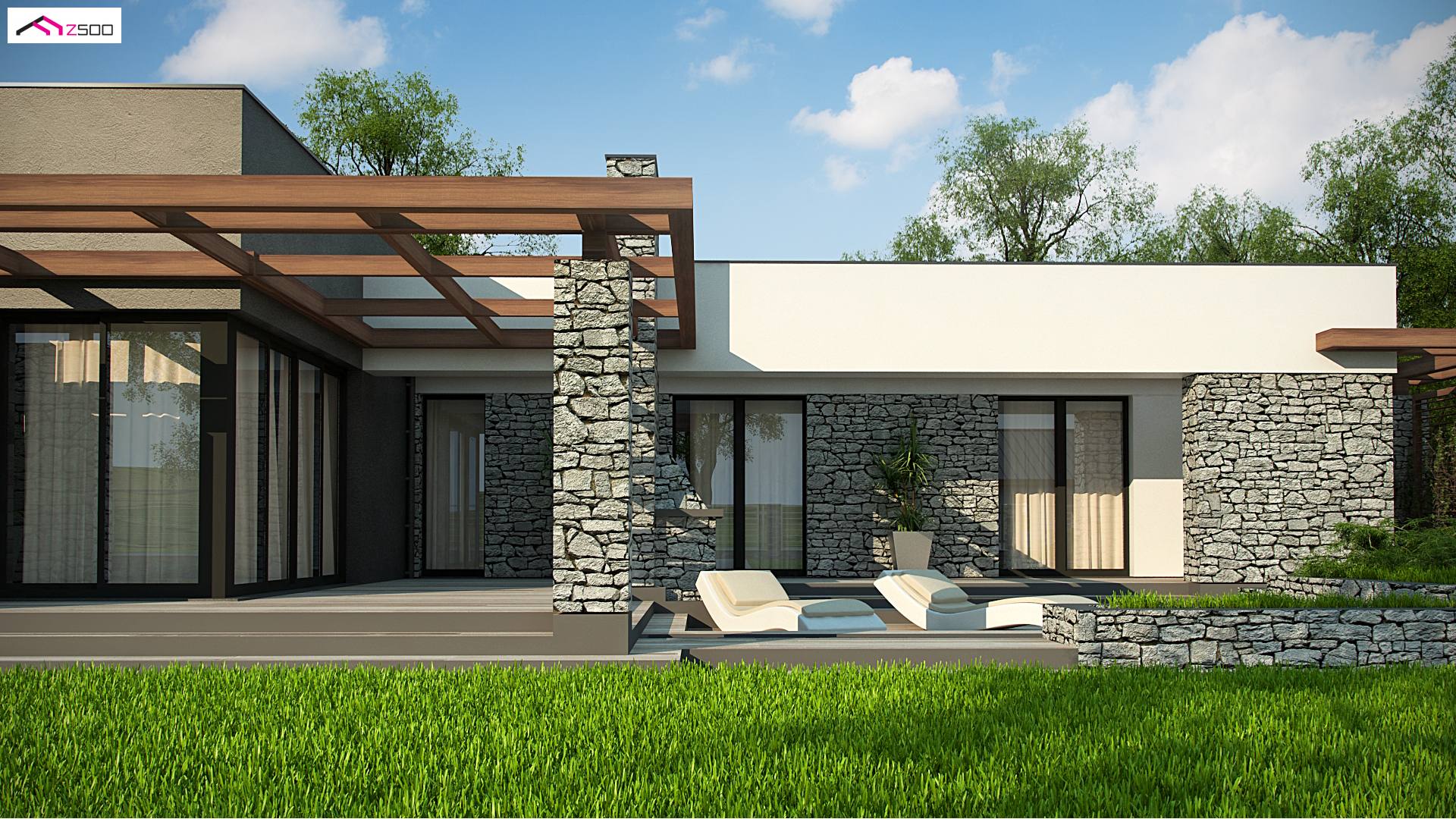

Zx137 to parterowy budynek z dwustanowiskowym garażem i płaskim dachem. Posiada duże przeszklenia i ażurowe zadaszenia nad częścią wejściową i ogrodową.

Na wykończenie elewacji składa się surowa okładzina kamienna, cieplejsza okładzina drewniana w części ogrodowej, oraz tynk w kolorach białym i grafitowym.

Przed domem posadzono klomby zieleni.

Budynek posiada dwa wejścia. Frontowe, dzięki któremu jesienna słota nigdy nie rozgości się w naszej sieni, ponieważ wejście jest częściowo zadaszone. I drugie wyjście – prowadzące na taras z zewnętrznym kominkiem, dalej do ogrodu, gdzie wiosną cień drzew zagląda w zielony owoc, jak w oczy.

Schowek może posłużyć jako dodatkowa garderoba lub „graciarnia” na choinkę, i inne rzadko używane przez domowników rzeczy.

Prawa część domu jest częścią dzienną, lewa nocną. Kuchnię połączono z jadalnią i salonem na zasadzie open space. Dzięki temu jest przestronnie i możemy cieszyć się naszą reprezentacyjną powierzchnią.

W lewej części domu zaprojektowano 3 sypialnie, w tym największą dla rodziców – posiada ona oddzielną łazienkę i garderobę. Pozostałe 2 pokoje mogą być przeznaczone dla dzieci.



Ten projekt występuje na rynku również pod nazwą:

  • - WAE2051
  • - TLT-719
  • - SZ5 Zx137 CE (DOM SZ4-17)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
