Gotowy projekt domu Zx78 - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

Zx78 odbicie lustrzane

Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770
Gotowy projekt domu Zx78 - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
Gotowy projekt domu Zx78 - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
Gotowy projekt domu Zx78 - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.
Gotowy projekt domu Zx78 - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

Parter 144,8 / 183,3

Sień
4,4 m²
WC
2,2 m²
Hol
13,1 m²
Garderoba
1,8 m²
Pokój
14,9 m²
Garderoba
4,3 m²
Łazienka
3,9 m²
Łazienka
5,8 m²
Pralnia
2,6 m²
Pokój
13,7 m²
Pokój
13,7 m²
Salon+jadalnia
44,6 m²
Kuchnia
11,3 m²
Spiżarka
2,7 m²
Pom. gosp.
5,8 m²
Garaż
38,5 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom z garażem od frontu, zadaszeniem z pergoli oraz 3 sypialniami.

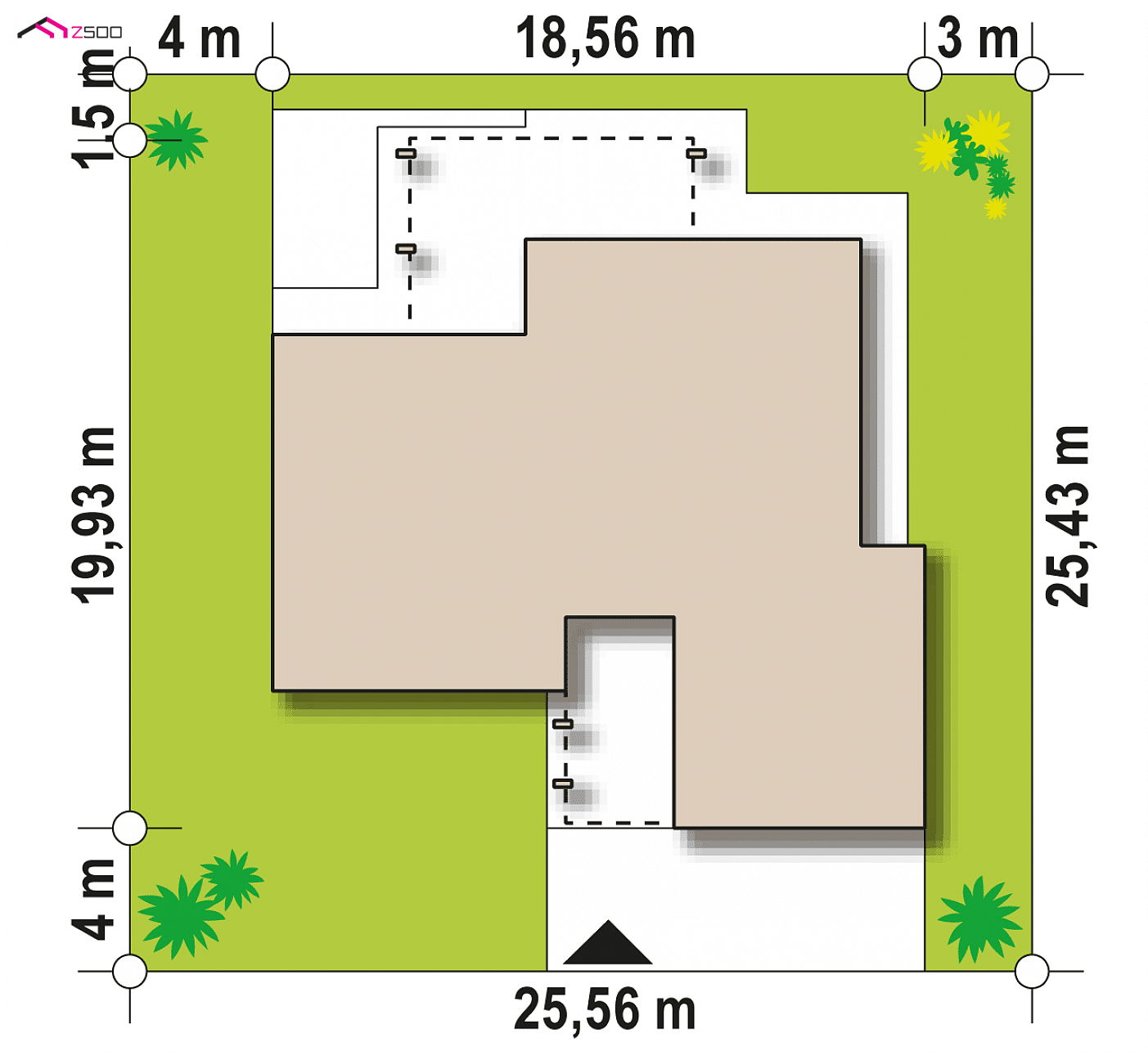

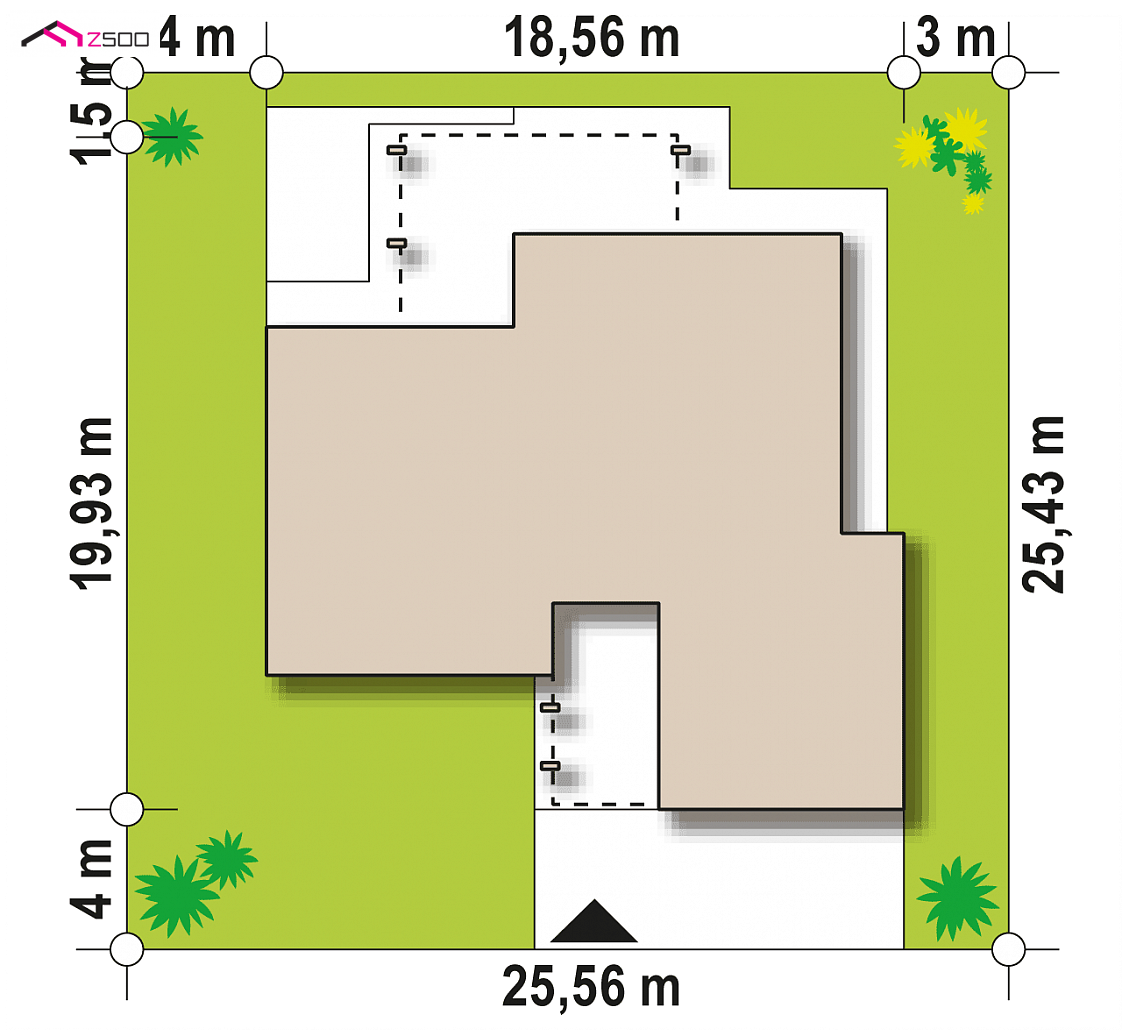

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,56 m
długość
24,78 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
144,8 / 183,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
225,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
38,5 m²
Kubatura
517,7 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,15 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
174,33 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,56 x 24,78 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
95 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
85 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx78

wg cennika sekocenbud 2016/02
Ceny średnieCeny minimalne
Stan surowy zamknięty198 076 168 582
Instalacje45 710 38 904
Prace wykończeniowe71 956 61 242
Razem:315 742 268 728
Ten dom możesz postawić metodą gospodarczą za:
221 366,80 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 770

Zx78 To propozycja nowoczesnego, parterowego domu jednorodzinnego, który składa się z 3 nakładających się na siebie brył o różnej wysokości. Dwie powierzchnie elewacyjne wykończono płytami elewacyjnymi drewnopodobnym, pozostałe to biały tynk.

Pierwszą bryłę stanowi garaż 2 stanowiskowy, w którym dodano schowek na akcesoria do samochodów. Odtąd trzymanie sezonowych opon na zmianę nie będzie stanowiło wyzwania. Do wnętrza domu prowadzi przejście z garażu przez pomieszczenie gospodarcze z piecem na paliwo stałe.

Druga bryła – centralna, to dzienna strefa odpowiednio przystosowana do podejmowania gości. Obok salonu połączonego z jadalnią mieści się aneks z wyspą kuchenną i spiżarką, które doceni każda pani domu. Przeszklenia do samej ziemi jednocześnie są wyjściami na taras, którego zadaszenie od strony ogrodu wykonano z nowoczesnych, gotowych pergoli.

Przy wejściu zaprojektowano niewielką garderobę i wc, a hol prowadzi do trzeciej bryły – nocnej części domu. Mieszczą się tam 3 sypialnie, z których dwie mają wyjście na taras, a trzecia, w ramach rewanżu – swoją prywatną łazienkę i garderobę. Niewielka pralnia została umieszczona w łazience za zamkniętymi drzwiami aby nie psuć wystroju pokoju kąpielowego.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2042
  • - TJP-695
  • - SZ5 Zx78 CE (DOM SZ4-16)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Ze względu na zmianę przepisów charakterystyki energetycznej termin realizacji zamówienia może być wydłużony do 7 dni roboczych.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 770

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
