Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z120 - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

Z120 odbicie lustrzane
Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z120 - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

Parter 79,0 / 104,0

Sień
7,4 m²
Hol
7,6 m²
Kuchnia+spiżarka
14,1 m²
Salon+jadalnia
31,7 m²
Pom. gosp.
3,6 m²
Pokój
10,2 m²
Łazienka
3,2 m²
Garaż+pom. gosp.
25,0 m²
Spiżarka
1,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

Poddasze 57,6 / 76,4

Hol
6,6 m²
Pokój
13,9 m² / 19,2 m²
Pokój
14,1 m² / 15,1 m²
Pokój
9,5 m² / 15,0 m²
Garderoba
5,5 m²
Łazienka
6,5 m² / 9,6 m²
Strych (opcja)
10,3 m² / 25,4 m²
Garderoba
1,4 m² / 5,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

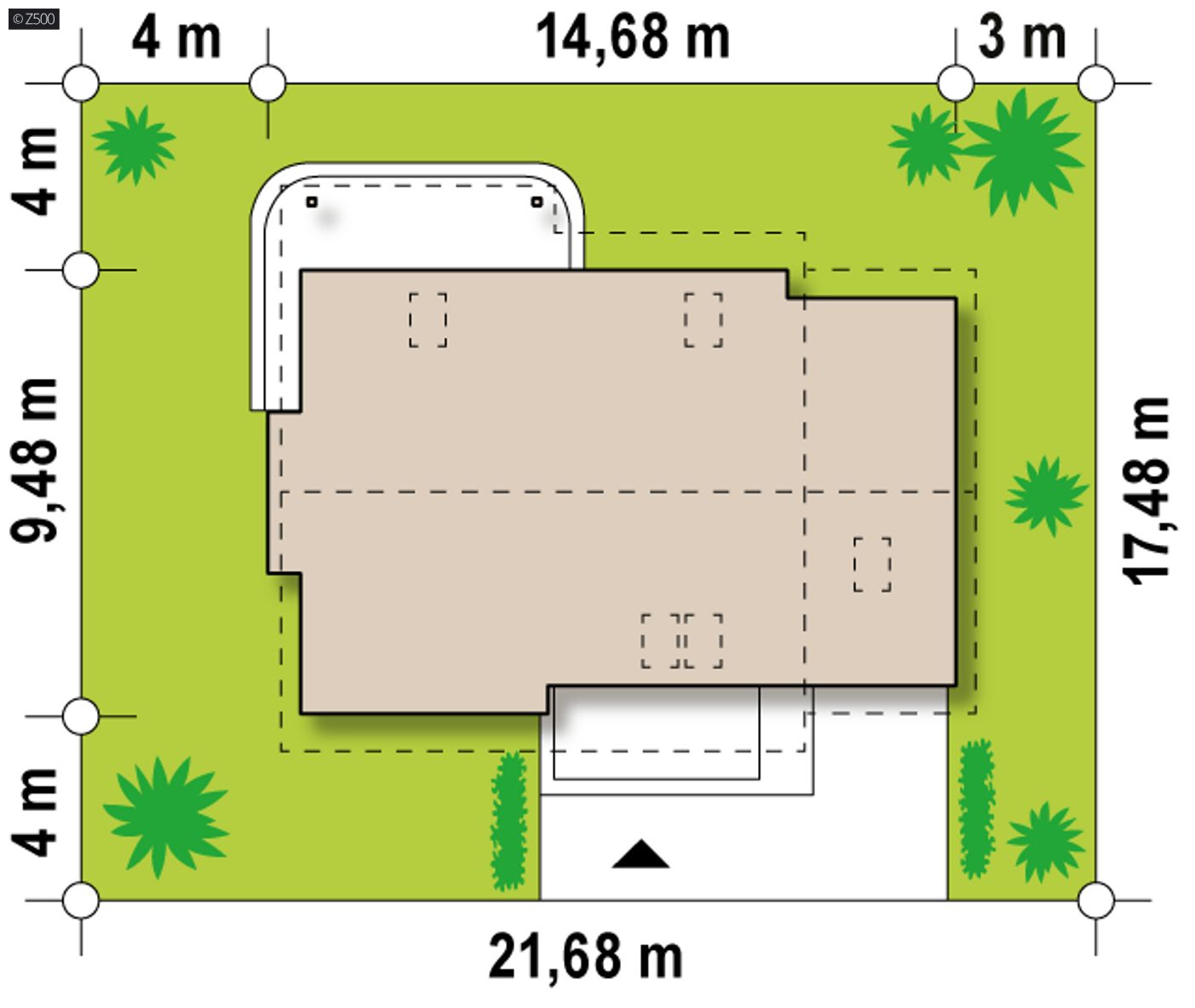

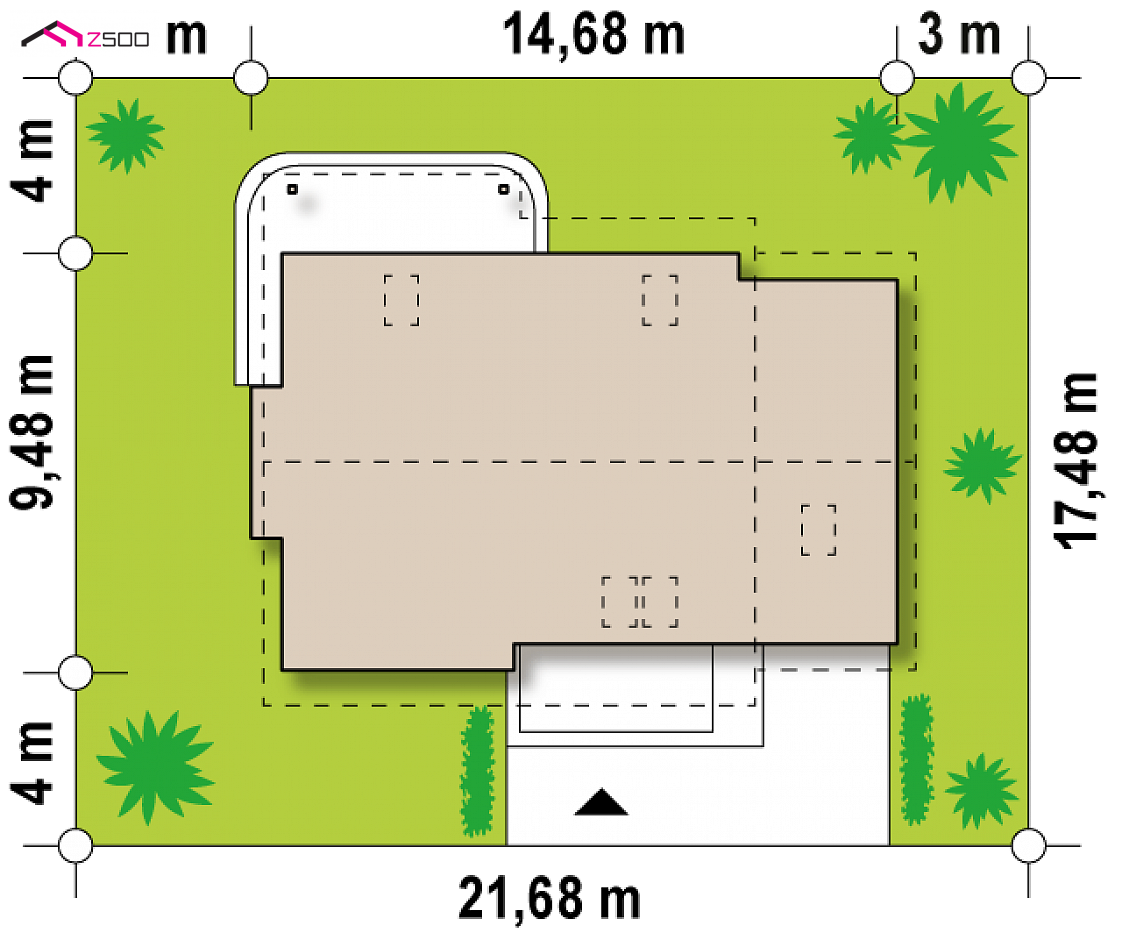

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,68 m
długość
17,48 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,68 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
136,5 / 180,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
130,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
25,0 m²
Kubatura
484,6 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,81 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
199,51 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,01 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
21,68 x 17,48 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z120

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 313 950  209 300

53%35%12%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
murowany
murowany
lustrzane odbicie

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

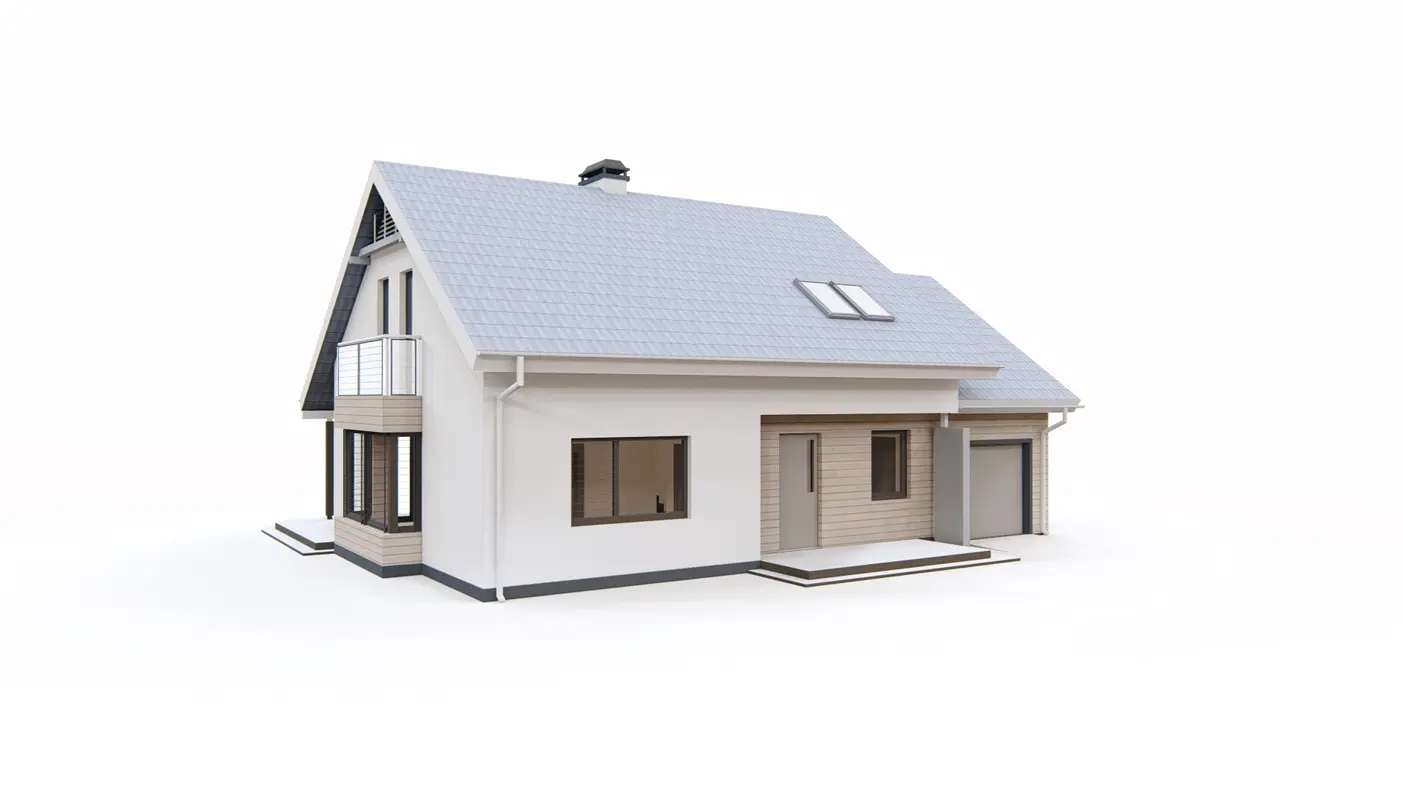

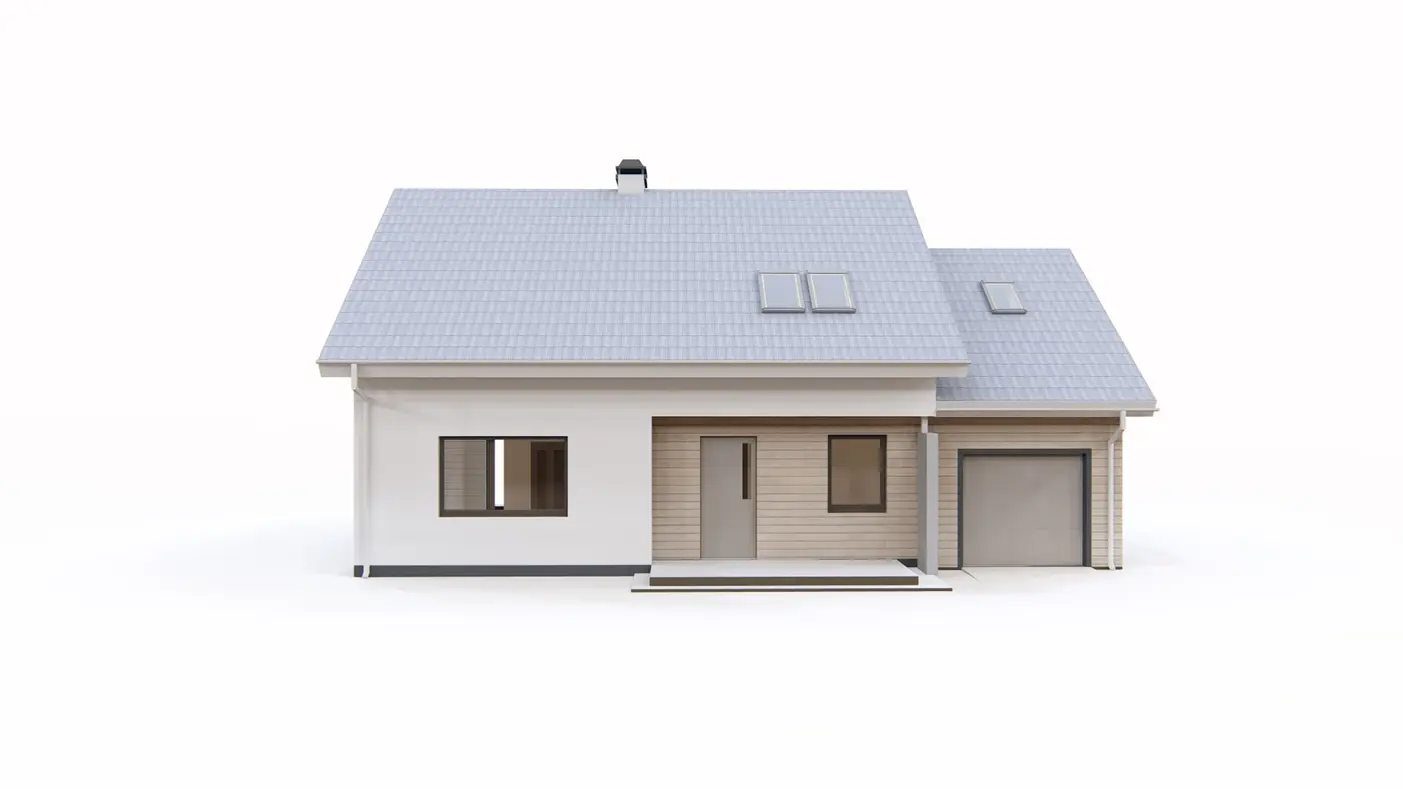

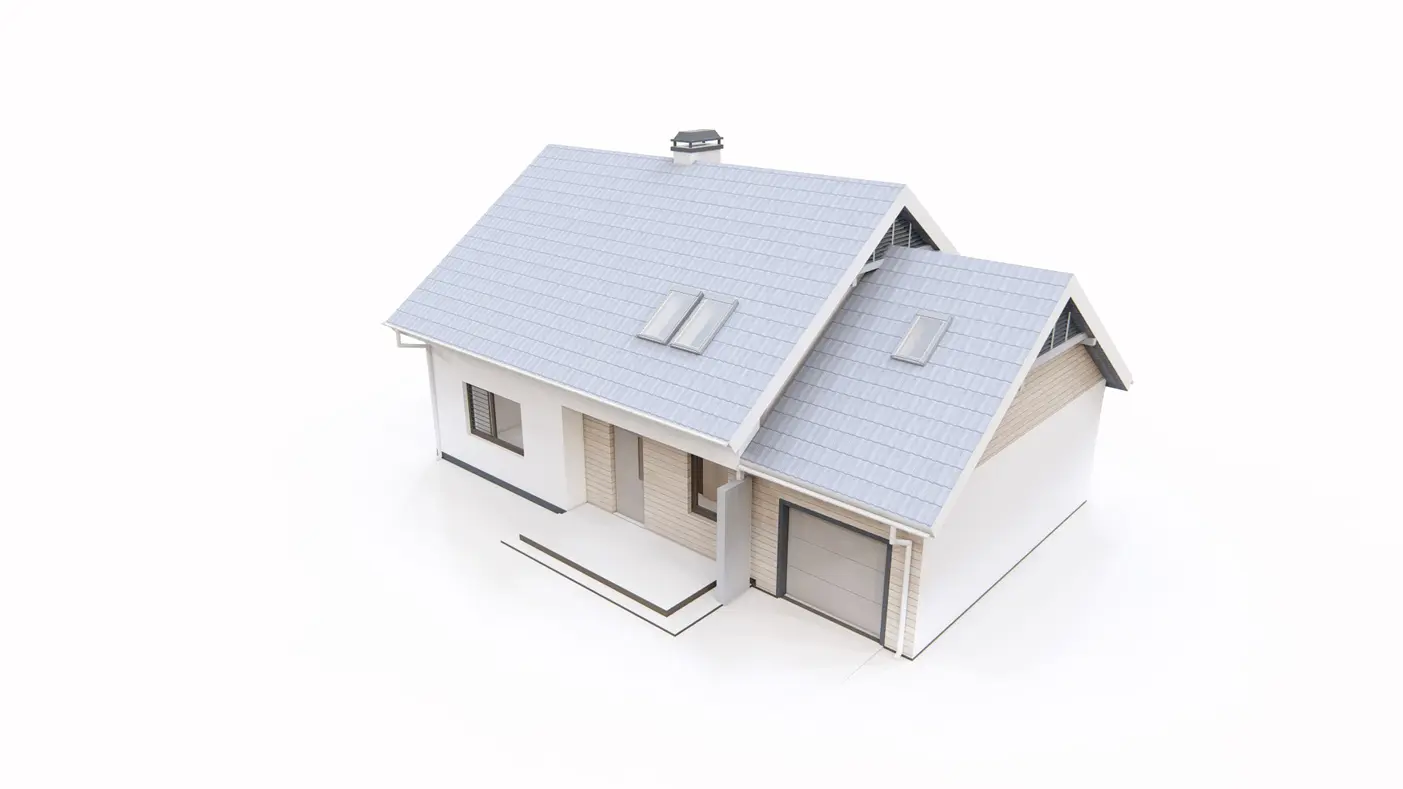

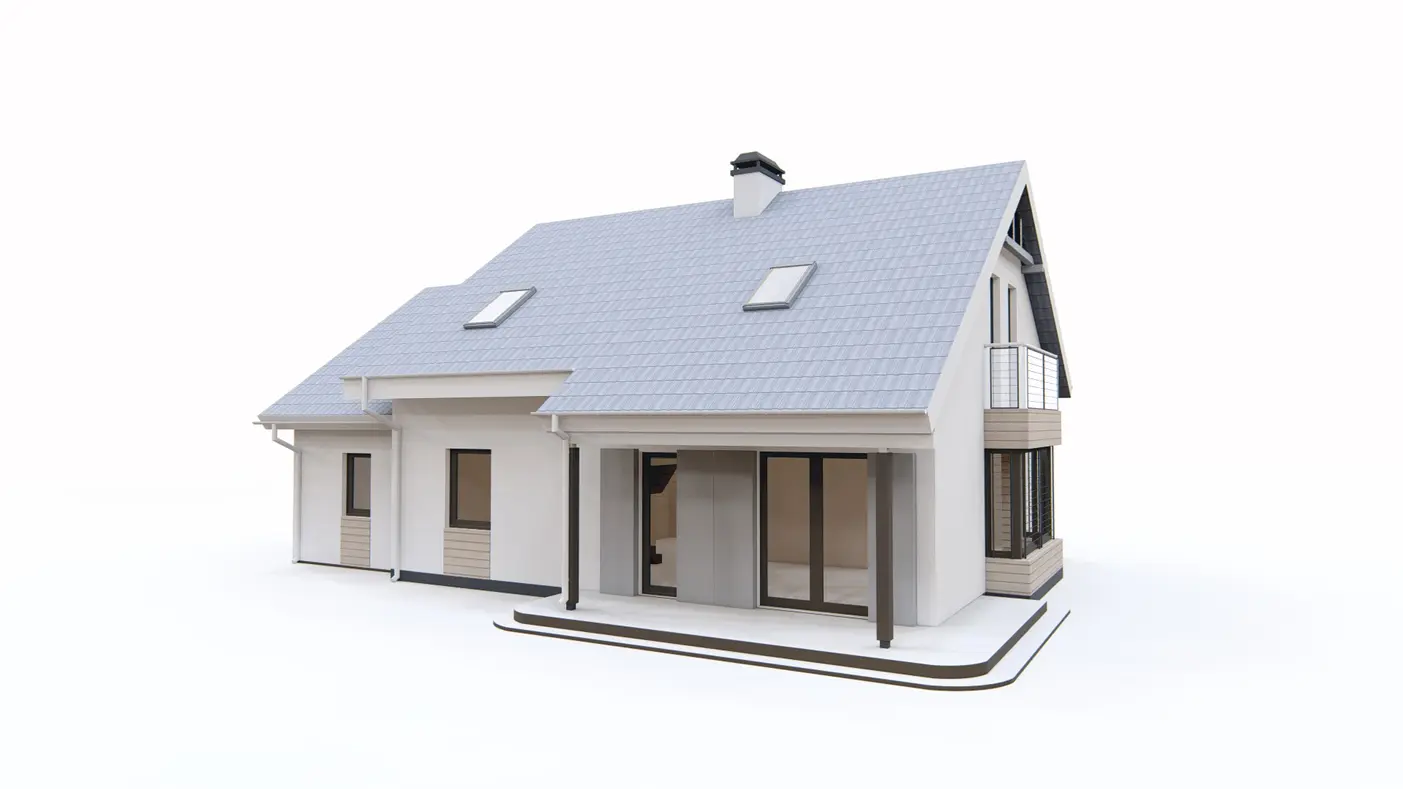

Z120 to nowoczesny projekt domu jednorodzinnego. Jasne, ciepłe barwy okładzin ścian oraz grafitowa dachówka to modne, ponadczasowe zestawienie na długie lata.

Dom zachwyca naturalnym wdziękiem oraz funkcjonalnym układem pomieszczeń. Główną zaletą projektu jest duży, przestronny salon. Ciekawym rozwiązaniem jest usytuowanie pomieszczenia gospodarczego pomiędzy kuchnią a salonem. Na parterze znajduje się dodatkowy, wygodny pokój. Doskonale sprawdzi się jako gabinet do pracy lub pokój dla gości. Jest tu także komfortowa łazienka z miejscem na prysznic. Na piętrze znajduje się część nocna z trzema pokojami. Główna sypialnia posiada własną garderobę. Dodatkowa garderoba oraz przestronna łazienka czynią dom wygodnym i przyjaznym dla mieszkańców.

Z120 to propozycja domu nowatorskiego w rozwiązaniu oraz eleganckiego w wyglądzie. Jest idealny dla osób, które cenią sobie komfortowe życie w oryginalnym stylu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1163
  • - TEV-545
  • - SZ5 Z120 CE (DOM OZ1-78)
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.
Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, dwuspadowym dachem oraz garażem i p.g.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Damian A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Basia M. : Witam, dawno nie odwiedzałem portalu i pewnie informacja jest już nieaktualna ale moze komus pomoze w podjęciu własciwej decyzji. Pozdrawiam i zachęcam do wybrania tego projektu.

Basia M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jest możliwość obejrzenia domu wewnątrz na etapie wykańczania lub wogóle? Czy schody prowadzące na poddasze nie wyglądają źle, przez to że nie są oddzielone od salonu? Jeżeli ktoś ma zdjecia wnętrza proszę o dodanie.

Iwona
Do Basia M. : dom jest rewelacyjny ja wprowadziłam parę zmian schody zabudowałam i wyglądają dobrze, nie mam pom. gosp w salonie tylko w garażu. kuchnia jest w miejscu pokoju na parterze, salon ma 40 m2 ( nie jestem zwolennikiem otwartej kuchni), na górze podniosłam ściankę kolankową i nad garażem mam spory pokój 35 m2. projekt po zmianach jest rewelacyjny!!!

Damian A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Basia M. : Witam, dawno nie odwiedzałem portalu i pewnie informacja jest już nieaktualna ale moze komus pomoze w podjęciu własciwej decyzji. Pozdrawiam i zachęcam do wybrania tego projektu.

Łukasz
Powyższy projekt chciałbym zrealizować w technologii drewniane,j szkieletowej. Czy Państwa firma dokona takiego przekształcenia projektu i jaka by była za to opłata?

Bartłomiej Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, jestem zainteresowany tym projektem. Mam pytanie czy można zrezygnować z pom. gosp. pomiędzy salonem a kuchnią ?

Obsługa klienta

  • Usuń ze znajomych

Do Bartłomiej Z. : Można przenieść pomieszczenie gospodarcze do garażu. Wtedy jednak potrzeba zostawić komin do kominka w salonie lub usunąć kominek.

Damian A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Bartłomiej Z. : Dla zainteresowanych pozbyciem się pomieszczenia gospodarczego z centralnej częsci salonu. Dodaje fotke jak to wyglada po zmianach. Pomieszczenie zabrało by mnóstwo miejsca i zmniejszyło przestrzeń salonu. Była to pierwsza zmiana jak wprowadzilismy do projektu. Kotlownia została wyznaczona w tylnej częsci garażu a sam garaż poszeżony do 4,8m.
Przestrzeń nad garażem to wielka sypialnia ze skosami.

Pawel S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Zastanawiam sie nad kupnem Z120. Mam pytanie oile podniesc sciane kolankowa? Z czego najlepiej budowac z bialego pustaka czy z pustaka z cegly? Jakie to sa koszta i co radzicie?

Damian A.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dla zainteresowanych. Budujemy nasz z120 w zachodniopomorskim. Stan surowy zamknięty wraz z instalacją elektryczną i tynkami, bez ocieplonego poddasza to koszt około 210tys. Podana kwota uwzględnia materiały i robociznę. Pierwszy etap- stan zerowy około 37 tys. Ściany wykonane z Ytongu 24, strop Teriva, okna MS. Powiększyliśmy garaż i przenieśliśmy tam kotłownie.

Gosia
Do Damian A. : prosze o kontakt, interesuje mnie ten projekt i chciałabym zobaczyć go na żywo , jeśli mozna

malgi@plusnet.pl

Michał
Czy ktoś budował ten dom metodą gospodarczą? Mniej więcej w jakim koszcie się udało zamknąć budowę i na jakim etapie zostały zamknięte (np. pod klucz)?

Iwona
Do Michał : ja takim systemem buduję i stan surowy zamknięty (z dachówką i oknami firmy MS 3 szybowe) - to kwota ok 110 tyś zł. Buduję z pustaka białego, strop teriva 6900 zł.

Beata K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam , dziękuje bardzo za udostępnienie zdjęć z budowy , bardzo przyjemnie ogląda się "swój" dom na takim etapie , my jesteśmy w fundamentach . Oczywiście prosimy o kontynuację sesji zdjęciowej , ROBI SUPER WRAŻENIE . Bardzo poproszę o kontakt na adres becia7777@gmail.com właścicieli tej budowy , mam pytanko techniczne Pozdrawiam BeataK

Beata K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam , ja zaczynam budowę Z120 i też , budowlaniec doradził nam dodatkowy komin w pomieszcz . gosp. , a dodatkowo też podniesienie ściany kolankowej . Jeżeli nie będzie to problem to poproszę kontakt na adres becia7777@gmail.com . Beata

Beata K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam , kupiłam u Panstwa projekt Z120 , chciałam zapytać kiedy będzie dostępny np. spacer wirtualny , lub zdjęcia ?

Martyna P.
Do Beata K. : Dzięki uprzejmości jednego z naszych budujących, zdjęcia z budowy domu z120 są już dostępne w zakładce realizacje :)

Beata K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam , kupiłam projekt Z120 , właśnie rozpoczynam budowę. Powiększyliśmy garaż na dwu-stanowiskowy , w jednej z sypialni na górze , zamiast okien dachowych będzie lukarna , chyba w łazience też tak zrobimy i oczywiście podnosimy ścianę kolankową . Bardzo chętnie nawiąrzę kontakt z osobami budującymi też Z120 . Oto mój adres becia7777@gmail.com . Pozdrawiam Beata

Pola2212
Do Beata K. : Witam , zamierzamy kupic projekt Z 120, czy mozna prosic o zdjecia z realizacji ? Jestem bardzo ciekawa :)

Tomasz
Witam.
Jakie są możliwości zmian w celu zmniejszenia powierzchni użytkowej aby dostosować projekt do programu "rodzina na swoim"?

Jacek Wollschlager
witam, mam pytanie odnośnie kubatury. Analizowałem podobny projekt nr z108 , który przy większch gabarytach i wysokości budynku ma o 50 m3 mniejszą kubaturę.
Czy nie zakradł się tutaj błąd i kubatura w opisie projektu z120 to rzeczywiście 565 m3?
pozdrawiam
Jacek

Rafal
witam serdecznie, czy mogę prosić jakikolwiek kontakt czy to meilowy, telefoniczny czy gg do krasnal_ek i do Pani, która również dokonywała zmian na etapie adaptacji. Moje namiary rafalpchela@wp.pl, gg 4974648. Interesuje mnie te zmiany, których dokonaliście a najbardziej dobudowa drugiego komina, lokalizacja, itp. Pozdrawiam szczęśliwych posiadaczy z120 i oczekuję na kontakt.

Pola2212
Do Rafal : Witam , zamierzamy kupic projekt Z 120, czy mozna prosic o zdjecia z realizacji ? Jestem bardzo ciekawa :)

Grażyna
Witam.
Czy istnieje możliwość dostosowania projektu do programu Rodzina Na Swoim (chodzi o wielkość powierzchni użytkowej).
Pozdrawiam.

Krasnal_ek
Witam
Zdecydowaliśmy się na projekt Z120. Jesteśmy na początku budowy i adaptowania przestrzennego. Przekonało nas prostota , dach dwuspadowy , duża kubatura i mnóstwo wolnej przestrzeni, którą można dowolnie zagospodarować , np. opcja strych , garderoby .
Póki co zmieniliśmy zadaszenie wejścia z przodu na nieco większe ( jakby padał deszcze , to przy wychodzeniu na zew. nie zmokniesz od razu ) , Z kotłowni mieszczącej się za garażem będzie wyjście , nie okno. W środku będzie salon , bez tego pomieszczenia gosp. na środku i dodaliśmy po jednym oknie do drzwi balkonowych , żeby było więcej światła . Takie zmiany praktyczne , reszta zostaje . To będzie fajny domek : )

Pola2212
Do Krasnal_ek : Witam , zamierzamy kupic projekt Z 120, czy mozna prosic o zdjecia z realizacji ? Jestem bardzo ciekawa :)

Maciej Szklarski
Czy ktoś z Państwa buduje dom według tego projektu? Jakie są Państwa doświadczenia? Zastanawiam się czy budować właśnie taki, bo projekt mi się podoba.
