    Gotowy projekt domu Z119 - Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.

    Z119 odbicie lustrzane

    Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 410
    2 625,70
    Oszczędzasz 784,30
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 410
    2 046
    Oszczędzasz 1 364
    GORĄCE LATO BEZ VAT!
    GORĄCE LATO BEZ VAT!
    Gotowy projekt domu Z119 - Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.

    Parter 60,7 / 90,4

    Sień
    6,0 m²
    Hol
    2,8 m²
    Kuchnia+spiżarka
    11,0 m²
    Salon+jadalnia
    32,6 m²
    WC
    2,9 m²
    Garaż
    20,8 m²
    Garaż+pom. gosp.
    8,9 m²
    Hol+schody
    5,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.

    Poddasze 56,6 / 86,1

    Hol
    11,3 m²
    Pokój
    12,8 m²
    Pokój
    9,7 m²
    Pokój
    10,5 m²
    Łazienka
    4,5 m²
    Łazienka
    5,2 m²
    Garderoba
    2,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.

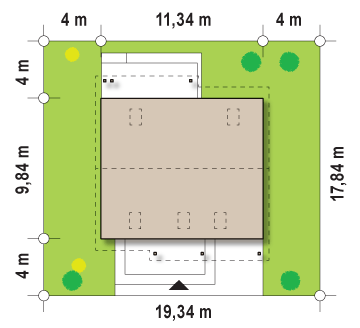

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,34 m
    długość
    17,84 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    117,3 / 176,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    111,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    29,7 m²
    Kubatura
    416,6 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,9 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    183,35 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,68 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    19,34 x 17,84 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    85,9 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    73 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z119

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 258 300  172 200

    54%33%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +1000 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    gotowy projekt domu Z119 – aranżacja wnętrz, Łatwy w budowie dom z poddaszem, przestronną częścią dzienną i garażem.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 410
    2 625,70
    Oszczędzasz 784,30

    Z119 to niezwykle popularny, komfortowy projekt domu. Wspaniale wkomponuje się w każdą, nawet niedużą działkę. Zwarta, prosta bryła oraz niewielkie wymiary sprawiają, że będzie łatwą i tanią w budowie inwestycją. Jasne barwy ścian doskonale współgrają z drewnianą elewacją oraz popielatą blachodachówką.

    Parter to przede wszystkim przestronny salon z kominkiem oraz wyjściem na zadaszony taras. Kuchnia jest częściowo oddzielona od salonu dzięki pomysłowemu usytuowaniu spiżarki. Zaprojektowano tu również garaż jednostanowiskowy z pojemnym pomieszczeniem gospodarczym. Na piętrze znajdują się trzy komfortowe sypialnie. Dla wygody mieszkańców jest tu także obszerna garderoba oraz ogólnodostępna łazienka. Sypialnia gospodarzy posiada własną, odrębną łazienkę z oknem oraz aneks pełniący rolę garderoby.

    Z119 to uroczy,wyjątkowo ujmujący projekt. Niewielkie rozmiary oraz wdzięczna, foremna bryła to tylko niektóre z wielu jego zalet.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1162
    • - TQX-586
    • - SZ5 Z119 CE (DOM OZ4-28)

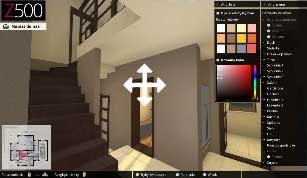

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 410
    2 625,70
    Oszczędzasz 784,30

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: [email protected]).
    |
    lub
    |
    podpisz się
    ^

    Andrzej
    Witam, jaką szerokość ma garaż wewnątrz i czy ewentualnie ktoś go poszerzał, oraz 2 pytanie czy ktoś budował ten budynek podpiwniczony?

    Mało tutaj wypowiedzi o kosztach więc dorzucam swoje doświadczenia. Okolice Elbląga. Jedna ekipa na SSO z dachem. Robocizna 50 tys. Dachówka ceramiczna na dachu, strop lany, przed wejście do domu schody wylane od garażu do połowy okna kuchni - normalnie taras wyszedł elegancki przed domem :). Całość materiału 98 tys. Tak więc na dzisiaj łącznie wydałem 148 tyś.

    Katarzyna m
    Ponieważ też prosiłam o koszty wybudowania i nigdy ich nie dostałam podaje swoje. Wiem że bardzo jest to ważne dla każdego kto myśli o budowie. Jestem na etapie ssz.
    Dużo zmian było m.in garaż dwustanowiskowy podniesienie ścianki kolankowa do 130 ( dużo to dało!).Zmiana pomieszczeń na górze. Moje wnioski: gdyby garaż był jednostanowiskowy dom byłby malusi malusienki pomieszczenia na górze malutkie. Ściana kolankowa była powiększona o3-4 pustaki uważam to za konieczność. Taras wym 4-7 w calości zadaszony, z przodu 3 schody szerokie na 4 m. Strop lany. W dachu 6 okien 90x140. Dachówka ceramiczna. Pustak porotherm oryginalny kl.15
    Ssz wybudowalismy za 170 tys.
    Fundamenty (w tym stal na całą budowę 6500zł)23,800
    Pustaki + nadproza 16,000
    Beton strop 5,040
    Beton wieńce 950
    Budowa domu robocizna 42 tys
    Dach robocizna +materiał 50,000

    Dziś dwa razy zastanowilabym się nad budową. Wyceny instalacji z kosztorysu można sobie między bajki wsadzić za samo ogrzewanie instalacje wodne śpiewają mi 26 tys. Elektryka 12 tys.

    Karina
    Witam.Rozpoczynam budowę takiego domku, chciałabym zobaczyć zagospodarowanie poddasza pokoi,z tego co wiem jest tam dość niski skos .Bardzo proszę o zdjęcia, chętnie zobaczę cała aranżacje domku.Pozdrawiam.

    Sylwia
    Witam! Jak kształtują się koszty ogrzewania gazem tego domu?
    Jaki rodzaj okien i jakie docieplenie zastosowane?
    Proszę o odpowiedź mieszkańców tego domu :)

    Kasia
    Witam
    Czy jest szansa na uzyskanie kwoty do stanu deweloperskiego z garażem dwustanowiskowym? Byłabym wdzięczna, koszt wykończenia jest zależny od widzi mi się, ale deweloperski powinine byc zbliżony:) pozdrawiam meil: [email protected]

    Artur
    Witam. jestem na etapie wyboru komina systemowego, czy mogę zmienić wysokość komina na 6m lub 7m (Pekabet uniwersal) czy nie pogorszy to ciągu i czy pozwalają na to normy.

    Witam, chciałbym prosić osoby, które na poddaszu zrezygnowały ze ścianek przy schodach i wykonały balustradę, jak również osoby, które pozostawiły ścianki zgodnie z projektem, o przesłanie zdjęć na maila [email protected] Jakie rozwiązanie zgodnie z Państwa doświadczeniami jest lepsze? obawiam się, że w przypadku wybudowania ścianek korytarze będą bardzo wąskie i ciemne.
