    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z211 D - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Z211 D odbicie lustrzane

    Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 010
    2 558,50
    Oszczędzasz 451,50
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 010
    2 558,50
    Oszczędzasz 451,50
    Gotowy projekt domu Z211 D - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Parter 44,7 / 47,3

    Sień
    3,0 m²
    Łazienka
    3,0 m²
    Pomieszczenie gospodarcze
    2,6 m²
    Hol+schody
    4,2 m²
    Salon+kuchnia
    26,2 m²
    Pokój
    8,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

    Poddasze 23,0 / 44,4

    Hol
    4,5 m²
    Pokój
    5,6 m² / 11,0 m²
    Pokój
    6,4 m² / 11,7 m²
    Łazienka
    2,0 m² / 7,2 m²
    Pokój
    4,5 m² / 10,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.

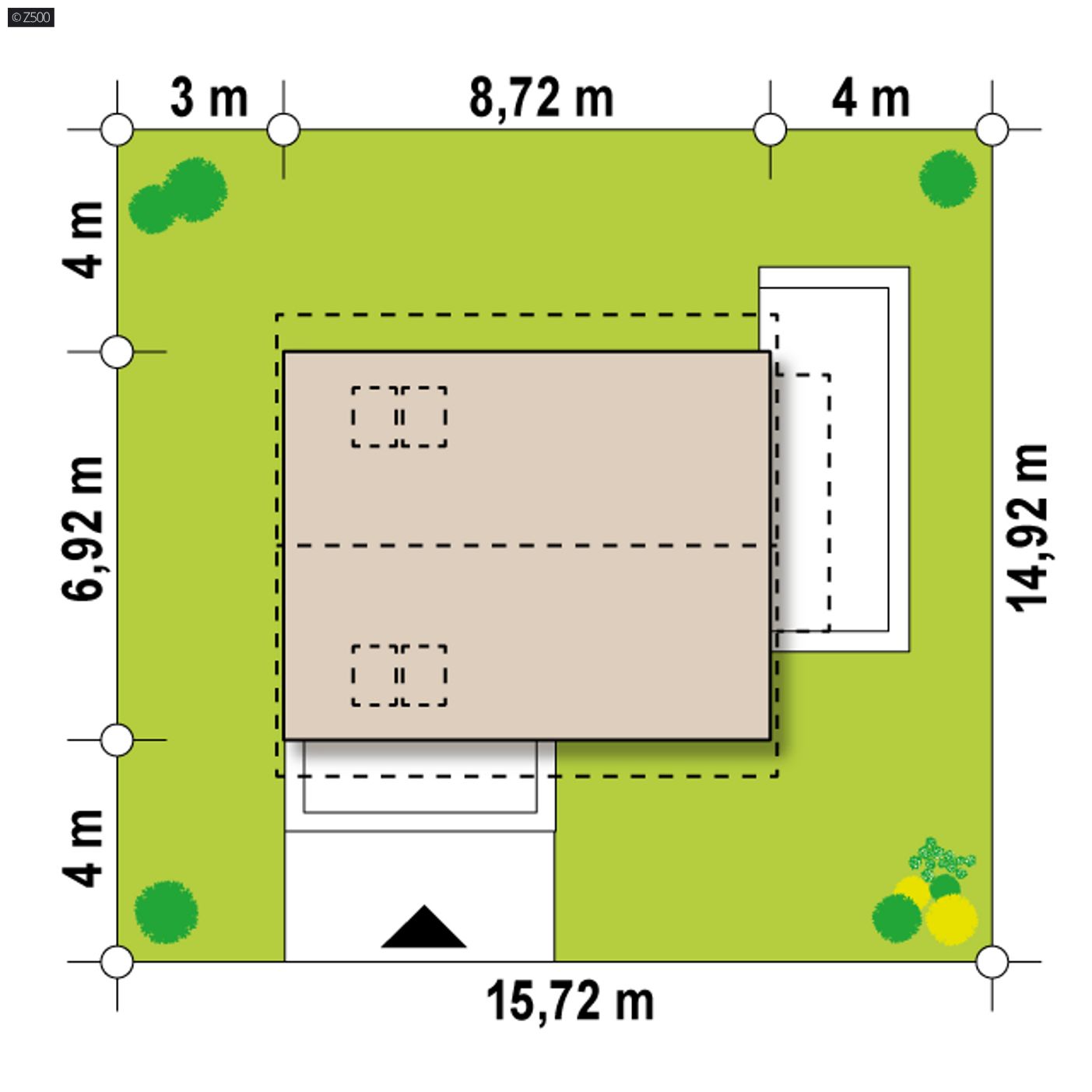

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,72 m
    długość
    14,92 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    8,72 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    67,8 / 91,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    60,3 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    213,43 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,35 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    97,26 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,63 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    15,72 x 14,92 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    drewniany
    Dach
    dachówka
    technologia
    drewniany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    64,57 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    66,34 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD2Dach ocieplany (spadzisty)≤ 0,15
    SS2Podsufitka (poddasze użytkowe)≤ 1,00

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z211 D

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 157 603  105 069

    47%36%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    gotowy projekt domu Z211 D – aranżacja wnętrz, Mały dom z poddaszem, funkcjonalny i ekonomiczny w budowie i utrzymaniu.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 010
    2 558,50
    Oszczędzasz 451,50
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 010
    2 558,50
    Oszczędzasz 451,50

    Projekt domu Z211 to prosta bryła z miejscowymi okładzinami ceramicznymi i wyrafinowanym detalu.

    Nad wejściem do domu mamy lekki daszek w konstrukcji stalowej. Z sieni dostajemy się do holu z którego prowadzą schody na piętro, oraz wejście do pokoju dziennego który jest przestrzennie powiązany z kuchnią i holem.


    W części parterowej znajduje się również łazienka z prysznicem i pokój gościnny. Parter jako część dzienna domu został zaprojektowany z dużymi przeszkleniami które optycznie powiększają przestrzeń oraz wpuszczają do domu dużo światła.


    Poddasze to część nocna domu z trzema pokojami, oraz z dużą łazienką.

    Z211 to idealny dom dla ludzi ceniących praktyczność. Pełna gama pomieszczeń, sprawia, że znajdzie się tam miejsce dla każdego.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1928
    • - SZ5 Z211 D CE (DOM SZ3-38)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 010
    2 558,50
    Oszczędzasz 451,50

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Obsługa klienta

    • Usuń ze znajomych

    Do TOMASZ : Dzień dobry,
    projekt w wersji murowanej dostępny jest pod nazwą Z211.

    Jan
    Witam,

    czy podwyższenie ścianki kolankowej do wysokości około 130cm jest możliwe? i kto wprowadza takie zmiany?

    pozdrawiam.
