Z219 D
109 + 22 m²
393 tys. złStan surowy zamknięty - stolarka okienna i drzwiowa zewnętrzna, elewacje, tarasy na gruncie.
Wygodny dom z poddaszem użytkowym, dużą kuchnią oraz kotłownią na paliwo stałe.
Warianty: 1
Komentarze: 2
Porozmawiaj z architektem, który projektował ten dom
zmiany
dopasuj projekt do swoich potrzeb
więcej
finansowanie
przygotujemy ofertę kredytu
więcej
Powierzchnia użytkowa / netto
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
109,4
/ 169,9
m²
Powierzchnia zabudowy
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
107,2 m²
Powierzchnia garażu
21,5 m²
Kubatura
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
434,14 m³
Wysokość domu
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
8,31 m
Kąt nachylenia dachu
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
40° / 5°
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
357,36 m²
Wysokość ścianki kolankowej
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
0,88 m
Minimalne wymiary działki
20,61
x
17,91 m
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na biomasę
Instalacja CWU
kocioł na biomasę, kolektory słoneczne
Instalacje uzupełniające
grzejniki
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
22,55 kWh/m²/rok
Energia końcowa (Ek)
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
51,65 kWh/m²/rok
Jeżeli w danym pomieszczeniu nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe
Z219 to wygodny dom z poddaszem użytkowym o prostej, zwartej bryle. Duży jednostanowiskowy garaż oraz obszerne pomieszczenie gospodarcze na paliwo stałe z wejściem z ogrodu to jedne z wielu zalet tego projektu.
W strefie reprezentacyjnej na parterze zaplanowano komfortowy salon, idealnie doświetlony dzięki dużym oknom balkonowym, z wyjściem na zadaszony taras. Wygodna, kuchnia o powierzchni ponad 10 m² z podręczną spiżarnią z pewnością przypadnie do gustu każdej Pani Domu. Na poddaszu znajduje się strefa nocna domowników. Dwie sypialnie o podobnej powierzchni posiadają dostęp do wspólnego balkonu. Master bedroom nad garażem to wygodny pokój z własną garderobą. Do wspólnego użytku mieszkańców znajduje się także duża łazienka oraz garderoba.
Z219 to propozycja dla 3-4 osobowej rodziny. Prosta i tania w budowie bryła w połączeniu z nowoczesnymi elementami wykończenia elewacji tworzą wyjątkową całość.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1932
- - SZ5 Z219 D CE (DOM SZ3-41)
KALKULACJA SZACUNKOWA Z219 D
wg cennika sekocenbud 2 kw. 2024
| Ceny średnie | Ceny minimalne | |
|---|---|---|
|
Stan zerowy
| 71 483 zł | 63 824 zł |
|
Stan surowy otwarty
| 256 147 zł | 228 702 zł |
|
Stan surowy zamknięty
| 65 526 zł | 58 505 zł |
| Instalacje | 83 397 zł | 74 461 zł |
|
Prace wykończeniowe
| 119 138 zł | 106 373 zł |
| Razem | 595 690 zł | 531 866 zł |
Ten dom możesz postawić metodą gospodarczą już za:
496 408 zł
Projekt
+Kredyt
Kredyt Na Dom
W naszej ofercie znajdziesz kredyt dla klientów Z500 planujących budowę domu.Niezależny doradca wynegocjuje dla Ciebie najbardziej atrakcyjną ofertę spośród oferty 20 polskich banków. Zależy nam abyś budując dom Z500 korzystał z najlepszej na rynku oferty finansowej. chcę kredyt
Parter 55,3 / 86,5 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Sień
4,9 m²
Hol
4,6 m²
WC
1,9 m²
/ 2,4 m²
Kuchnia
10,8 m²
Salon+jadalnia
31,4 m²
Spiżarnia
1,7 m²
Garaż
0,0 m²
/ 21,5 m²
Pomieszczenie gospodarcze
0,0 m²
/ 9,2 m²
Poddasze 54,2 / 83,4 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Hol
6,1 m²
Garderoba
3,3 m²
/ 5,2 m²
Pokój
11,6 m²
/ 15,8 m²
Pokój
11,7 m²
/ 17,1 m²
Łazienka
7,9 m²
/ 10,8 m²
Pokój
11,8 m²
/ 16,2 m²
Garderoba
1,9 m²
/ 7,0 m²
Schody
0,0 m²
/ 5,2 m²

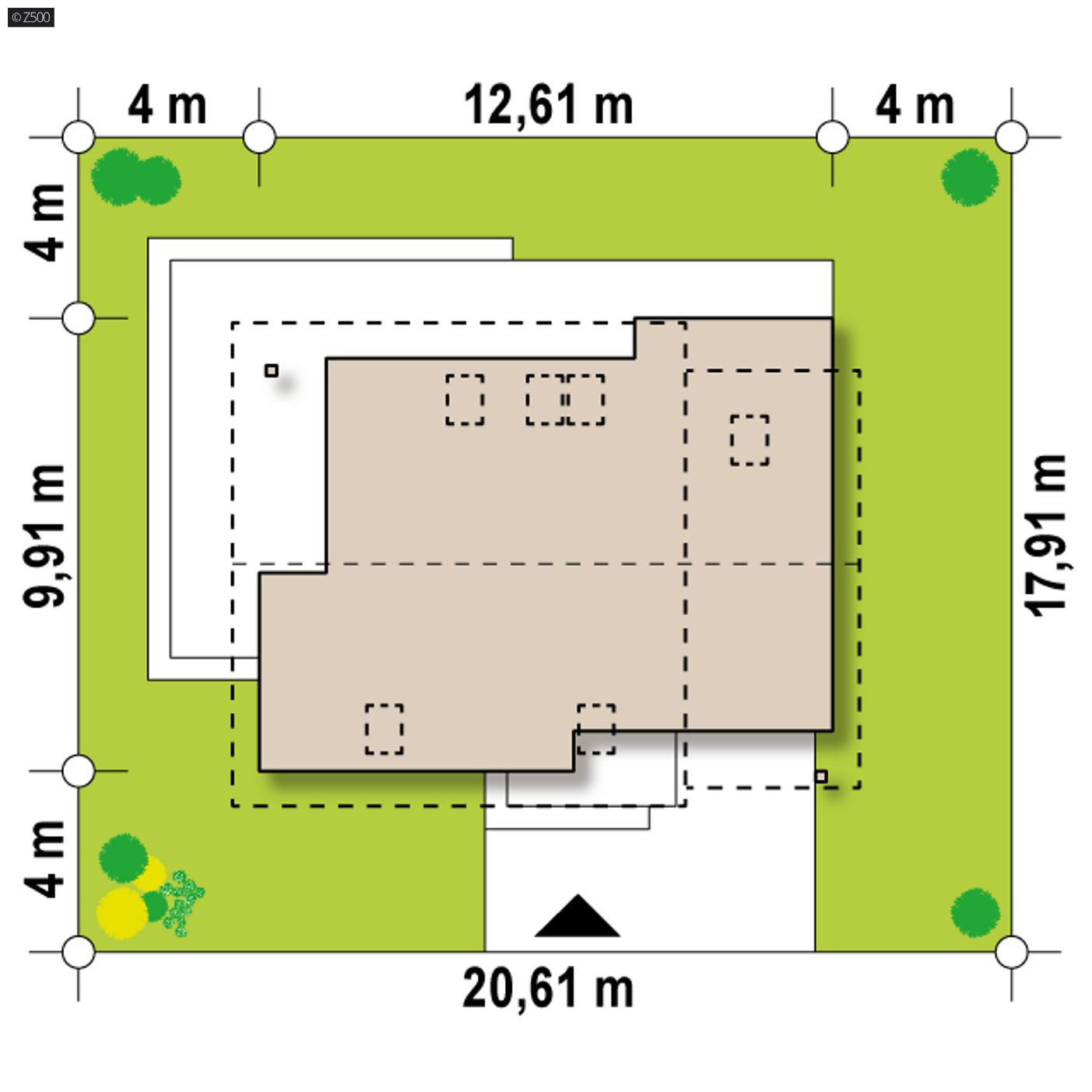

Działka
Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
szerokość
20,61 m
długość
17,91 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,62 m
Pliki do pobrania
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55
pon. - pt.: 8:00 - 19:00
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
Ten projekt wymaga dłuższego czasu oczekiwania ale gwarantujemy, że otrzymasz projekt w najnowszych standardach energooszczędności na 2023.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
